| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
2316113-XXG-1500 (BHE-XX) серия |
|

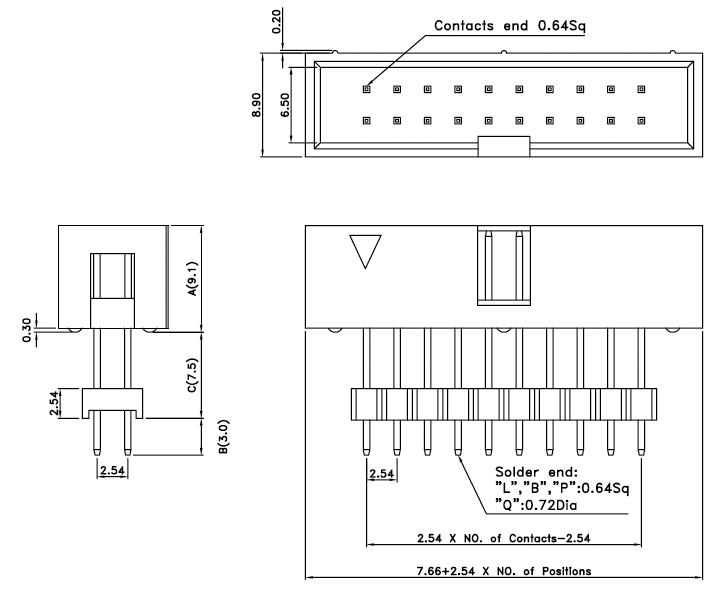

вилки закрытые прямые приподнятые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
| 2316113 |
SM |
- |
40 |
G |
- |
1500 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2316113
2) тип:
SM: для поверхностного (SMD) монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) покрытие контактов:
G: золочение
5) Общая высота в сотых долях мм:
1500: 15.00 мм (стандарт)
|
Вилки закрытые прямые приподнятые для монтажа в отверстия серии 2316113-XXG-1500 (BHE-XX), шаг 2.54x2.54 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые приподнятые для монтажа в отверстия серии 2316113-XXG-1500 (BHE-XX), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 137095 |
2316113-06G-1500 |
BHE-06 |
2x3 |
5.08 |
7.62 |
12.96 |
15.28 |
| 137096 |
2316113-08G-1500 |
BHE-08 |
2x4 |
7.62 |
10.16 |
15.50 |
17.82 |
| 137097 |
2316113-10G-1500 |
BHE-10 |
2x5 |
10.16 |
12.70 |
18.04 |
20.36 |
| 137098 |
2316113-12G-1500 |
BHE-12 |
2x6 |
12.70 |
15.24 |
20.58 |
22.90 |
| 137099 |
2316113-14G-1500 |
BHE-14 |
2x7 |
15.24 |
17.78 |
23.12 |
25.44 |
| 137100 |
2316113-16G-1500 |
BHE-16 |
2x8 |
17.78 |
20.32 |
25.66 |
27.98 |
| 137101 |
2316113-20G-1500 |
BHE-20 |
2x10 |
22.86 |
25.40 |
30.74 |
33.06 |
| 137102 |
2316113-24G-1500 |
BHE-24 |
2x12 |
27.94 |
30.48 |
35.82 |
38.14 |
| 137103 |
2316113-26G-1500 |
BHE-26 |
2x13 |
30.48 |
33.02 |
38.36 |
40.68 |
| 137104 |
2316113-30G-1500 |
BHE-30 |
2x15 |
35.56 |
38.10 |
43.44 |
45.76 |
| 137105 |
2316113-34G-1500 |
BHE-34 |
2x17 |
40.64 |
43.18 |
48.52 |
50.84 |
| 137106 |
2316113-40G-1500 |
BHE-40 |
2x20 |
48.26 |
50.80 |
56.14 |
58.46 |
| 137107 |
2316113-50G-1500 |
BHE-50 |
2x25 |
60.96 |
63.50 |
68.84 |
71.16 |
| 137108 |
2316113-60G-1500 |
BHE-60 |
2x30 |
73.66 |
76.20 |
81.54 |
83.86 |
| 137109 |
2316113-64G-1500 |
BHE-64 |
2x32 |
78.74 |
81.28 |
86.62 |
88.94 |

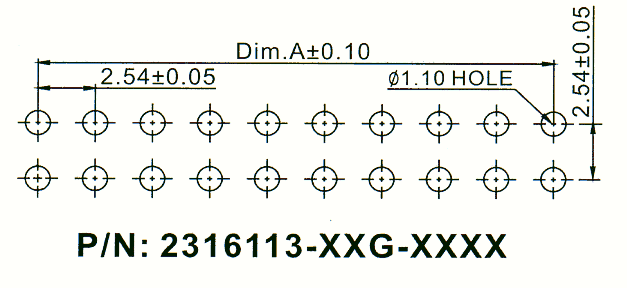

Разметка платы
|
|
|
|
|
