| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 |

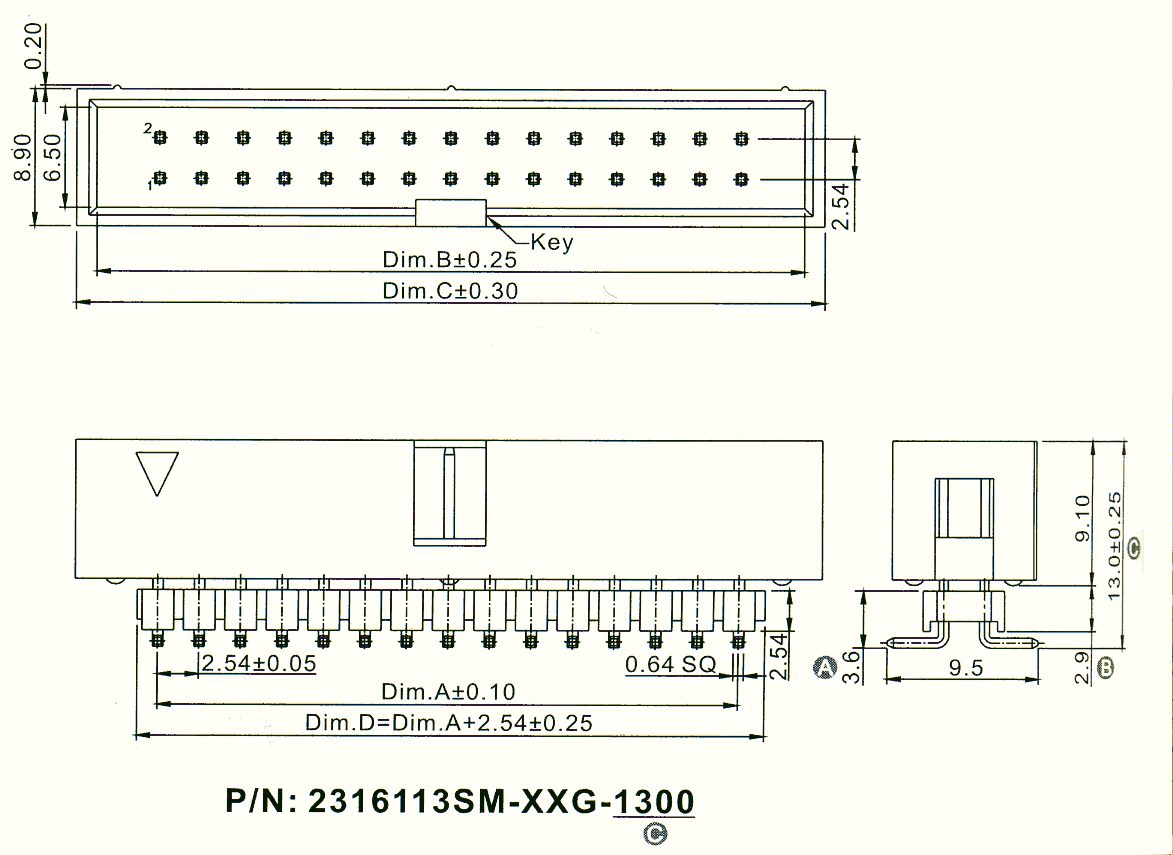

2316113SM-XXG-1300 (BHE-XXSMD) серия |
|
вилки закрытые прямые приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм x 2,54мм
|
|
|
| 2316113 |
SM |
- |
40 |
G |
- |
1300 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2316113
2) тип:
SM: для поверхностного (SMD) монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) покрытие контактов:
G: золочение
5) Общая высота в сотых долях мм:
1300: 13.00 мм (стандарт)
|
Вилки закрытые прямые приподнятые для поверхностного (SMD) монтажа серии 2316113SM-XXG-1300 (BHE-XXSMD), шаг 2.54x2.54 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые приподнятые для поверхностного (SMD) монтажа серии 2316113SM-XXG-1300 (BHE-XXSMD), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза |
| 137110 |
2316113SM-06G-1300 |
BHE-06SMD |
2x3 |
5.08 |
7.62 |
12.96 |
15.28 |
| 137111 |
2316113SM-08G-1300 |
BHE-08SMD |
2x4 |
7.62 |
10.16 |
15.50 |
17.82 |
| 137112 |
2316113SM-10G-1300 |
BHE-10SMD |
2x5 |
10.16 |
12.70 |
18.04 |
20.36 |
| 137113 |
2316113SM-12G-1300 |
BHE-12SMD |
2x6 |
12.70 |
15.24 |
20.58 |
22.90 |
| 137114 |
2316113SM-14G-1300 |
BHE-14SMD |
2x7 |
15.24 |
17.78 |
23.12 |
25.44 |
| 137115 |
2316113SM-16G-1300 |
BHE-16SMD |
2x8 |
17.78 |
20.32 |
25.66 |
27.98 |
| 137116 |
2316113SM-20G-1300 |
BHE-20SMD |
2x10 |
22.86 |
25.40 |
30.74 |
33.06 |
| 137117 |
2316113SM-24G-1300 |
BHE-24SMD |
2x12 |
27.94 |
30.48 |
35.82 |
38.14 |
| 137118 |
2316113SM-26G-1300 |
BHE-26SMD |
2x13 |
30.48 |
33.02 |
38.36 |
40.68 |
| 137119 |
2316113SM-30G-1300 |
BHE-30SMD |
2x15 |
35.56 |
38.10 |
43.44 |
45.76 |
| 137120 |
2316113SM-34G-1300 |
BHE-34SMD |
2x17 |
40.64 |
43.18 |
48.52 |
50.84 |
| 137121 |
2316113SM-40G-1300 |
BHE-40SMD |
2x20 |
48.26 |
50.80 |
56.14 |
58.46 |
| 137122 |
2316113SM-50G-1300 |
BHE-50SMD |
2x25 |
60.96 |
63.50 |
68.84 |
71.16 |
| 137123 |
2316113SM-60G-1300 |
BHE-60SMD |
2x30 |
73.66 |
76.20 |
81.54 |
83.86 |
| 137124 |
2316113SM-64G-1300 |
BHE-64SMD |
2x32 |
78.74 |
81.28 |
86.62 |
88.94 |

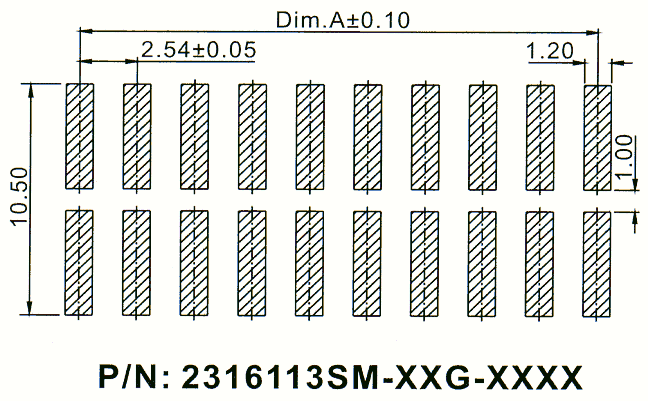

Разметка платы
|
|
|
|
|
