Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм

2316R-XXG-XX серия

вилки закрытые с металлическими защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм

2316R-XXG-XX серия, вилки закрытые с металлическими защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC

2316	R	-	40	G	-	01
1	2		3	4		5

1) Серия:
     2316
2) Тип:
     S: прямой
     R: угловой
     SM: для поверхностного монтажа
3) Количество контактов (6...64):
     06: 2x3
     08: 2x4
     10: 2x5
     12: 2x6
     14: 2x7
     16: 2x8
     20: 2x10
     24: 2x12
     26: 2x13
     30: 2x15
     34: 2x17
     40: 2x20
     50: 2x25
     60: 2x30
     64: 2x32
4) Покрытие контактов:
     G: золочение
5) Длина защелок:
     01: короткие защелки
     02: длинные защелки

Вилки закрытые с металлическими защелками угловые на плату для монтажа в отверстия серии 2316R-XXG-XX, шаг 2.54x2.54 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые с металлическими защелками угловые на плату для монтажа в отверстия серии 2316R-XXG-XX, шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза

с короткими защелками:

Код товара	Марка	Кол-во контактов	Размеры, мм
Код товара	Марка	Кол-во контактов	A	B
137134	2316R-06G-01	2x3	5.08	15.24
137135	2316R-08G-01	2x4	7.62	17.78
137136	2316R-10G-01	2x5	10.16	20.32
137137	2316R-12G-01	2x6	12.70	22.86
137138	2316R-14G-01	2x7	15.24	25.40
137139	2316R-16G-01	2x8	17.78	27.94
137140	2316R-20G-01	2x10	22.86	33.02
137141	2316R-24G-01	2x12	27.94	38.10
137142	2316R-26G-01	2x13	30.48	40.64
137143	2316R-30G-01	2x15	35.56	45.72
137144	2316R-34G-01	2x17	40.64	50.80
137145	2316R-40G-01	2x20	48.26	58.42
137146	2316R-50G-01	2x25	60.96	71.12
137147	2316R-60G-01	2x30	73.66	83.82
137148	2316R-64G-01	2x32	78.74	88.90

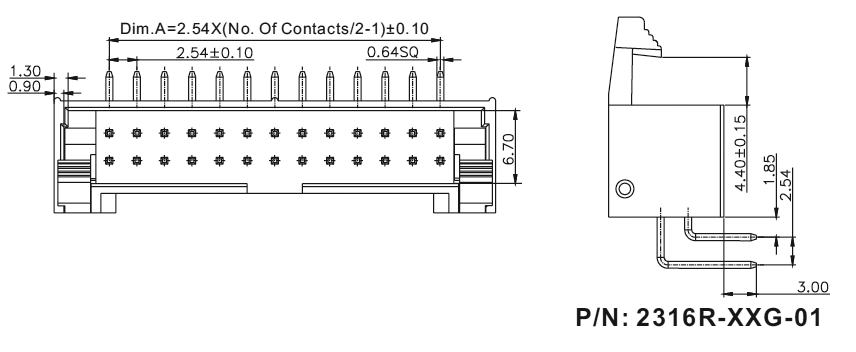

2316R-XXG-01 серия, вилки закрытые с короткими защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC

с длинными защелками:

Код товара	Марка	Кол-во контактов	Размеры, мм
Код товара	Марка	Кол-во контактов	A	B
137149	2316R-06G-02	2x3	5.08	15.24
137150	2316R-08G-02	2x4	7.62	17.78
65971	2316R-10G-02	2x5	10.16	20.32
137151	2316R-12G-02	2x6	12.70	22.86
137152	2316R-14G-02	2x7	15.24	25.40
65972	2316R-16G-02	2x8	17.78	27.94
137153	2316R-20G-02	2x10	22.86	33.02
65973	2316R-24G-02	2x12	27.94	38.10
137154	2316R-26G-02	2x13	30.48	40.64
137155	2316R-30G-02	2x15	35.56	45.72
137156	2316R-34G-02	2x17	40.64	50.80
137157	2316R-40G-02	2x20	48.26	58.42
137158	2316R-50G-02	2x25	60.96	71.12
137159	2316R-60G-02	2x30	73.66	83.82
137160	2316R-64G-02	2x32	78.74	88.90

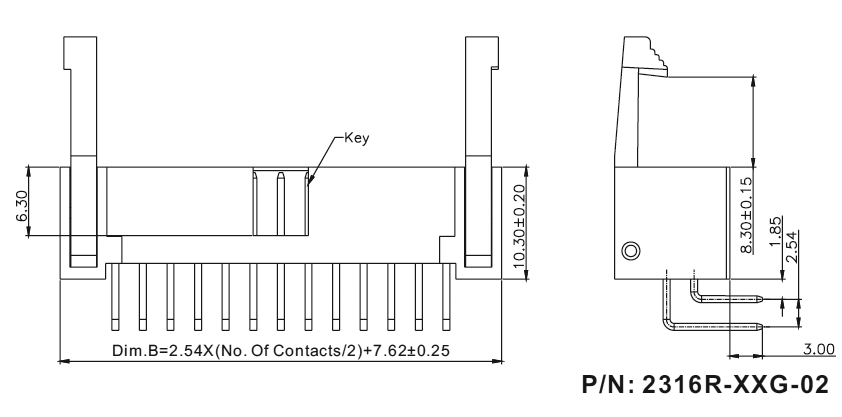

2316R-XXG-02 серия, вилки закрытые с длинными защелками угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC

Разметка платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
