| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
2316S-XXG-XX серия |
|
вилки закрытые с металлическими защелками прямые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
| 2316 |
S |
- |
40 |
G |
- |
01 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) Серия:
2316
2) Тип:
S: прямой
R: угловой
SM: для поверхностного монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) Покрытие контактов:
G: золочение
5) Длина защелок:
01: короткие защелки
02: длинные защелки
|
Вилки закрытые с металлическими защелками прямые на плату для монтажа в отверстия серии 2316S-XXG-XX, шаг 2.54x2.54 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые с металлическими защелками прямые на плату для монтажа в отверстия серии 2316S-XXG-XX, шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|

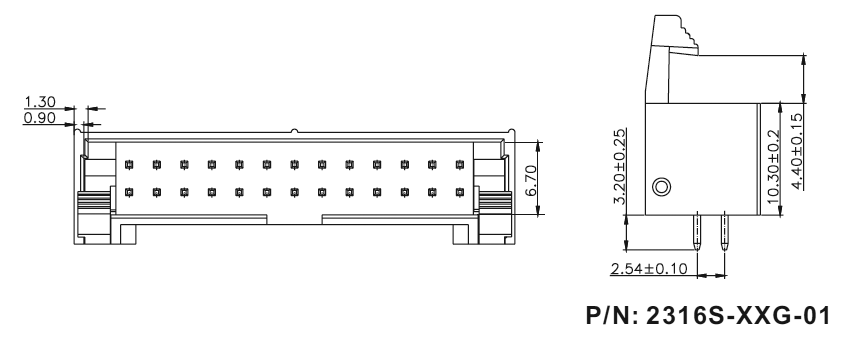

с короткими защелками:
| 137161 |
2316S-06G-01 |
2x3 |
5.08 |
15.24 |
| 137162 |
2316S-08G-01 |
2x4 |
7.62 |
17.78 |
| 137163 |
2316S-10G-01 |
2x5 |
10.16 |
20.32 |
| 137164 |
2316S-12G-01 |
2x6 |
12.70 |
22.86 |
| 137165 |
2316S-14G-01 |
2x7 |
15.24 |
25.40 |
| 137166 |
2316S-16G-01 |
2x8 |
17.78 |
27.94 |
| 137167 |
2316S-20G-01 |
2x10 |
22.86 |
33.02 |
| 137168 |
2316S-24G-01 |
2x12 |
27.94 |
38.10 |
| 137169 |
2316S-26G-01 |
2x13 |
30.48 |
40.64 |
| 137170 |
2316S-30G-01 |
2x15 |
35.56 |
45.72 |
| 137171 |
2316S-34G-01 |
2x17 |
40.64 |
50.80 |
| 137172 |
2316S-40G-01 |
2x20 |
48.26 |
58.42 |
| 137173 |
2316S-50G-01 |
2x25 |
60.96 |
71.12 |
| 137174 |
2316S-60G-01 |
2x30 |
73.66 |
83.82 |
| 137175 |
2316S-64G-01 |
2x32 |
78.74 |
88.90 |

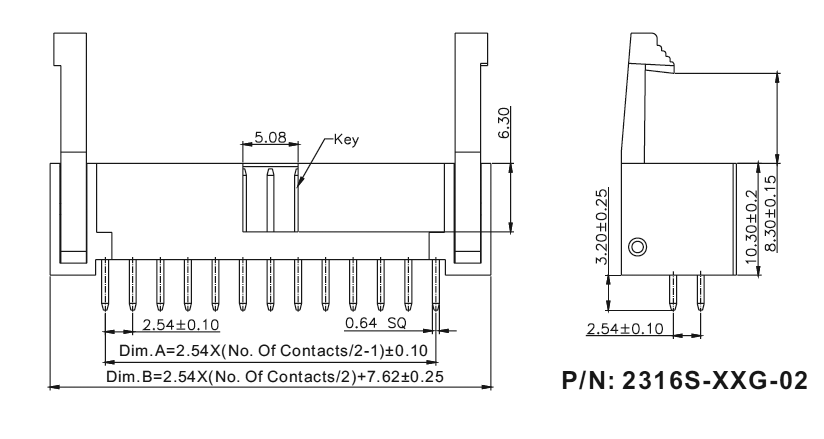

с длинными защелками:
| 137176 |
2316S-06G-02 |
2x3 |
5.08 |
15.24 |
| 137177 |
2316S-08G-02 |
2x4 |
7.62 |
17.78 |
| 137178 |
2316S-10G-02 |
2x5 |
10.16 |
20.32 |
| 137179 |
2316S-12G-02 |
2x6 |
12.70 |
22.86 |
| 137180 |
2316S-14G-02 |
2x7 |
15.24 |
25.40 |
| 137181 |
2316S-16G-02 |
2x8 |
17.78 |
27.94 |
| 137182 |
2316S-20G-02 |
2x10 |
22.86 |
33.02 |
| 137183 |
2316S-24G-02 |
2x12 |
27.94 |
38.10 |
| 137184 |
2316S-26G-02 |
2x13 |
30.48 |
40.64 |
| 137185 |
2316S-30G-02 |
2x15 |
35.56 |
45.72 |
| 137186 |
2316S-34G-02 |
2x17 |
40.64 |
50.80 |
| 137187 |
2316S-40G-02 |
2x20 |
48.26 |
58.42 |
| 137188 |
2316S-50G-02 |
2x25 |
60.96 |
71.12 |
| 137189 |
2316S-60G-02 |
2x30 |
73.66 |
83.82 |
| 137190 |
2316S-64G-02 |
2x32 |
78.74 |
88.90 |
Разметка платы
|
|
|
|
|
