| Разъемы для плоского кабеля (шлейфа) серии IDC > 1.27x2.54 мм |

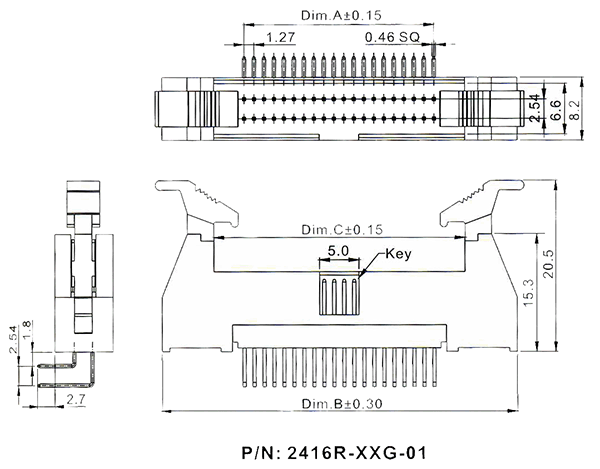

2416R-XXG (SCM1.27x2.54R-XX) серия |
|
вилки закрытые с защелками угловые на плату для монтажа в отверстия, шаг 1,27 x 2,54 мм
|
|
|
| 2416R |
- |
XX |
G |
- |
01 |
| 1 |
|
2 |
3 |
|
4 |
1) серия - вилки закрытые угловые
2) количество контактов
3) частичное золочение
4) 01: короткий выталкиватель
|
Вилки закрытые угловые на плату для монтажа в отверстия серии 2416R-XXG (BH1.27x2.54R-XX), шаг 1.27x2.54 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые угловые на плату для монтажа в отверстия серии 2416R-XXG (BH1.27x2.54R-XX), шаг 1.27x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 136817 |
2416R-010G-01 |
SCM1.27x2.54R-10 |
2x5 |
5.08 |
26.15 |
12.86 |
| 136818 |
2416R-016G-01 |
SCM1.27x2.54R-16 |
2x8 |
8.89 |
29.96 |
16.67 |
| 136819 |
2416R-020G-01 |
SCM1.27x2.54R-20 |
2x10 |
11.43 |
32.50 |
19.21 |
| 136820 |
2416R-026G-01 |
SCM1.27x2.54R-26 |
2x13 |
15.24 |
36.31 |
23.02 |
| 136821 |
2416R-030G-01 |
SCM1.27x2.54R-30 |
2x15 |
17.78 |
38.85 |
25.56 |
| 136822 |
2416R-032G-01 |
SCM1.27x2.54R-32 |
2x16 |
19.05 |
40.12 |
26.83 |
| 136823 |
2416R-034G-01 |
SCM1.27x2.54R-34 |
2x17 |
20.32 |
41.39 |
28.10 |
| 136824 |
2416R-040G-01 |
SCM1.27x2.54R-40 |
2x20 |
24.13 |
45.20 |
31.91 |
| 136825 |
2416R-044G-01 |
SCM1.27x2.54R-44 |
2x22 |
26.67 |
47.74 |
34.45 |
| 136826 |
2416R-050G-01 |
SCM1.27x2.54R-50 |
2x25 |
30.48 |
51.55 |
38.26 |
| 136827 |
2416R-052G-01 |
SCM1.27x2.54R-52 |
2x26 |
31.75 |
52.82 |
39.53 |
| 136828 |
2416R-060G-01 |
SCM1.27x2.54R-60 |
2x30 |
36.83 |
57.90 |
44.61 |
| 136829 |
2416R-068G-01 |
SCM1.27x2.54R-68 |
2x34 |
41.91 |
62.98 |
49.69 |
| 136830 |
2416R-070G-01 |
SCM1.27x2.54R-70 |
2x35 |
43.18 |
64.25 |
50.96 |
| 136831 |
2416R-080G-01 |
SCM1.27x2.54R-80 |
2x40 |
49.53 |
70.60 |
57.31 |
| 136832 |
2416R-100G-01 |
SCM1.27x2.54R-100 |
2x50 |
62.23 |
83.30 |
70.01 |
Разметка платы
|
|
|
|
|
