| Разъемы для плоского кабеля (шлейфа) серии IDC > 1.27x2.54 мм |

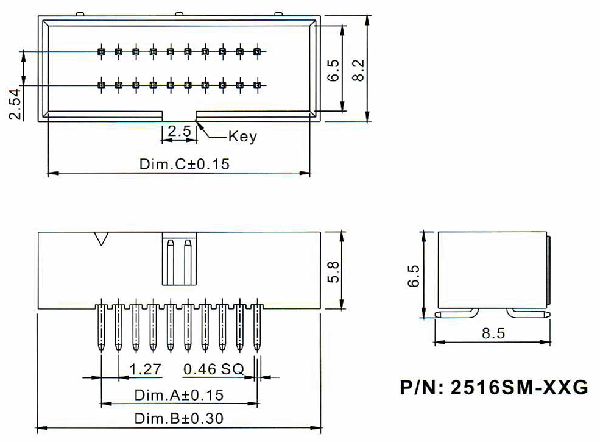

2516SM-XXG (BH1.27x2.54-XXSMD) серия |
|
вилки закрытые прямые на плату для поверхностного (SMD) монтажа, шаг 1,27 x 2,54 мм
|
|
|
|
1) серия - вилки закрытые прямые SMD
2) количество контактов
3) частичное золочение
|
Вилки закрытые прямые на плату для поверхностного (SMD) монтажа, серии 2516SM-XXG (BH1.27x2.54-XXSMD), шаг 1.27x2.54 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые на плату для поверхностного (SMD) монтажа, серии 2516SM-XXG (BH1.27x2.54-XXSMD), шаг 1.27x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 136804 |
2516SM-008 |
BH1.27x2.54-08SMD |
2x4 |
3.81 |
13.10 |
11.70 |
| 136805 |
2516SM-010 |
BH1.27x2.54-010SMD |
2x5 |
5.08 |
14.37 |
12.97 |
| 136806 |
2516SM-020 |
BH1.27x2.54-020SMD |
2x10 |
11.43 |
20.72 |
19.32 |
| 136807 |
2516SM-026 |
BH1.27x2.54-026SMD |
2x13 |
15.24 |
24.53 |
23.13 |
| 136808 |
2516SM-030 |
BH1.27x2.54-030SMD |
2x15 |
17.78 |
27.07 |
25.67 |
| 136809 |
2516SM-034 |
BH1.27x2.54-034SMD |
2x17 |
20.32 |
29.61 |
28.21 |
| 136810 |
2516SM-040 |
BH1.27x2.54-040SMD |
2x20 |
24.13 |
33.42 |
32.02 |
| 136811 |
2516SM-044 |
BH1.27x2.54-044SMD |
2x22 |
26.67 |
35.96 |
34.56 |
| 136812 |
2516SM-050 |
BH1.27x2.54-050SMD |
2x25 |
30.48 |
39.77 |
38.37 |
| 136813 |
2516SM-060 |
BH1.27x2.54-060SMD |
2x30 |
36.83 |
46.12 |
44.72 |
| 136814 |
2516SM-068 |
BH1.27x2.54-068SMD |
2x34 |
41.91 |
51.20 |
49.80 |
| 136815 |
2516SM-080 |
BH1.27x2.54-080SMD |
2x40 |
49.53 |
58.82 |
57.42 |
| 136816 |
2516SM-100 |
BH1.27x2.54-0100SMD |
2x50 |
62.23 |
71.52 |
70.12 |

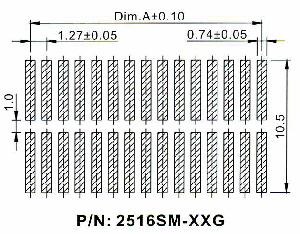

Разметка платы
|
|
|
|
|
