| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |
4412-XXSR (IDC1,27-XX, 5532-XX) серия |
|
розетки на плоский кабель (шлейф) IDC, шаг 1,27 мм x 1,27мм
|
|
Для данной серии разъемов применяются:
шлейфы плоские IDC, шаг 0,635 мм
|
|
1) серия
2) количество контактов
3) [пусто]: без ключа
SR: с ключом
|
Розеткина плоский кабель (шлейф) серии 4412-XXSR (IDC1,27-XX), шаг 1,27 мм x 1,27мм предназначены для
применения внутри электронной аппаратуры
Для обжима розеток этой серии предназначен
плоский кабель (шлейф) с шагом 0.635 мм.
Розетки на плоский кабель (шлейф) серии 4412-XXSR (IDC1,27-XX), шаг 1,27 мм x 1,27мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 230 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 52758 |
4412-06SR |
IDC1,27-6F, 5532-06UPG0BW03 |
2x3 |
8.04 |
2.54 |
| 48279 |
4412-08SR |
IDC1,27-8F, 5532-08UPG0BW03 |
2x4 |
9.31 |
3.81 |
| 52759 |
4412-10SR |
IDC1,27-10F, 5532-10UPG0BW03 |
2x5 |
10.58 |
5.08 |
| 48280 |
4412-12SR |
IDC1,27-12F, 5532-12UPG0BW03 |
2x6 |
11.85 |
6.35 |
| 52760 |
4412-14SR |
IDC1,27-14F, 5532-14UPG0BW03 |
2x7 |
13.12 |
7.62 |
| 48281 |
4412-16SR |
IDC1,27-16F, 5532-16UPG0BW03 |
2x8 |
14.39 |
8.89 |
| 52761 |
4412-18SR |
IDC1,27-18F, 5532-18UPG0BW03 |
2x9 |
15.66 |
10.16 |
| 48283 |
4412-20SR |
IDC1,27-20F, 5532-20UPG0BW03 |
2x10 |
16.93 |
11.43 |
| 48282 |
4412-26SR |
IDC1,27-26F, 5532-26UPG0BW03 |
2x13 |
20.74 |
15.24 |
| 37604 |
4412-30SR |
IDC1,27-30F, 5532-30UPG0BW03 |
2x15 |
23.28 |
17.78 |
| 52762 |
4412-34SR |
IDC1,27-34F, 5532-34UPG0BW03 |
2x17 |
25.82 |
20.32 |
| 52763 |
4412-40SR |
IDC1,27-40F, 5532-40UPG0BW03 |
2x20 |
29.63 |
24.13 |
| 48284 |
4412-44SR |
IDC1,27-44F, 5532-44UPG0BW03 |
2x22 |
32.17 |
26.67 |
| 52764 |
4412-50SR |
IDC1,27-50F, 5532-50UPG0BW03 |
2x25 |
35.98 |
30.48 |
| 58597 |
4412-60SR |
IDC1,27-60F, 5532-60UPG0BW03 |
2x30 |
42.33 |
36.83 |
| 35721 |
4412-64SR |
IDC1,27-64F, 5532-64UPG0BW03 |
2x32 |
44.87 |
39.37 |
| 37344 |
4412-68SR |
IDC1,27-68F, 5532-68UPG0BW03 |
2x34 |
47.41 |
41.91 |
| 25472 |
4412-80SR |
IDC1,27-80F, 5532-80UPG0BW03 |
2x40 |
55.03 |
49.53 |
|
 |
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru

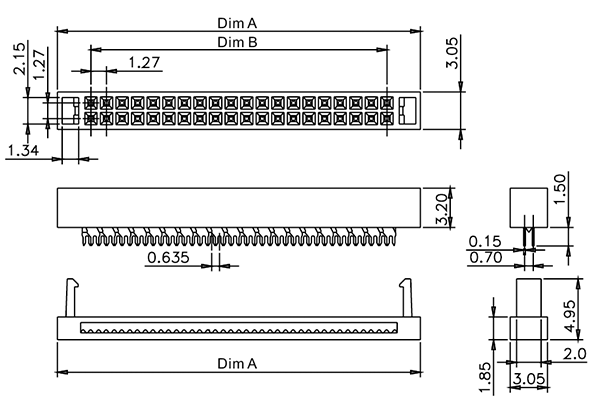

- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
