Разъемы для печатного шлейфа серии FFC/FPC / Non-ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
Non-ZIF

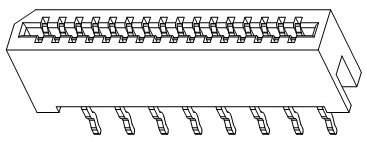

AFA15-SxxLCB-00
|
Параметр |
Технические
характеристики |
Рабочее напряжение (макс.) |
50V AC |
Номинальный ток (макс.) |
0.5A DC |
Диапазон рабочих температур |
-25...+85°C |
Влажность при эксплуатации |
Относительная влажность 90% макс. |
Диапазон температур хранения |
-10...+50°C |
Диапазон влажности при хранении |
Относительная влажность 90% макс. |
AFA15-S |
xx |
x |
x |
x |
-00 |
|
1 |
2 |
3 |
4 |
|
1) |
Количество
контактов |
2) |
Тип
контактов |
3) |
Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм
|
4) |
Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке |

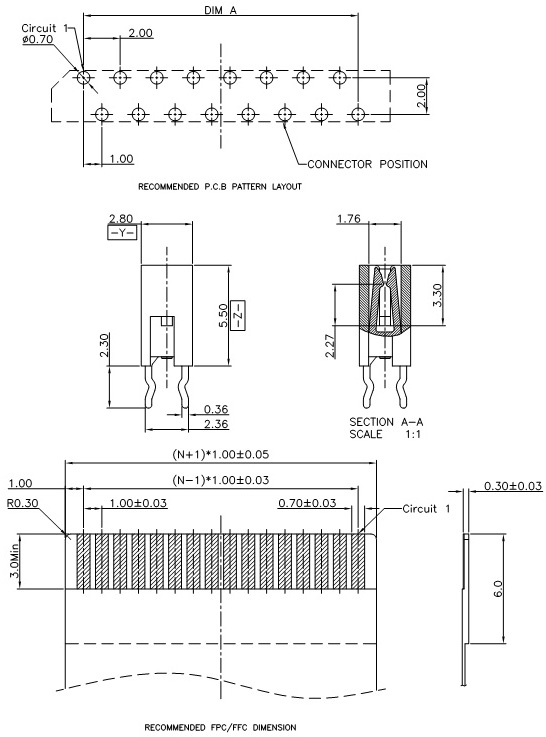

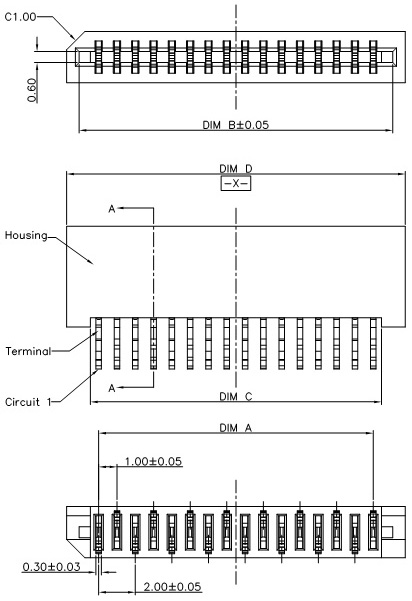

Количество
контактов |
A |
B |
C |
D |
10 |
9,0 |
11,14 |
9,9 |
12,5 |
12 |
11,0 |
13,14 |
11,9 |
14,5 |
16 |
15,0 |
17,14 |
15,9 |
18,5 |
|
|
|
|
|
|
