Разъемы для печатного шлейфа серии FFC/FPC / ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
ZIF

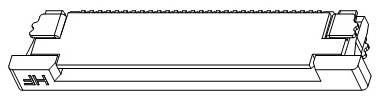

AFC19-SxxECA-00
|
Параметр |
Технические
характеристики |
Рабочее напряжение (макс.) |
50V AC |
Номинальный ток (макс.) |
0.4A DC |
Диапазон рабочих температур |
-25...+85°C |
Влажность при эксплуатации |
Относительная влажность 90% макс. |
Диапазон температур хранения |
-10...+50°C |
Диапазон влажности при хранении |
Относительная влажность 90% макс. |
AFC19-S |
xx |
x |
x |
x |
-00 |
|
1 |
2 |
3 |
4 |
|
1) |
Количество
контактов |
2) |
Тип
контактов |
3) |
Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм
|
4) |
Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке |

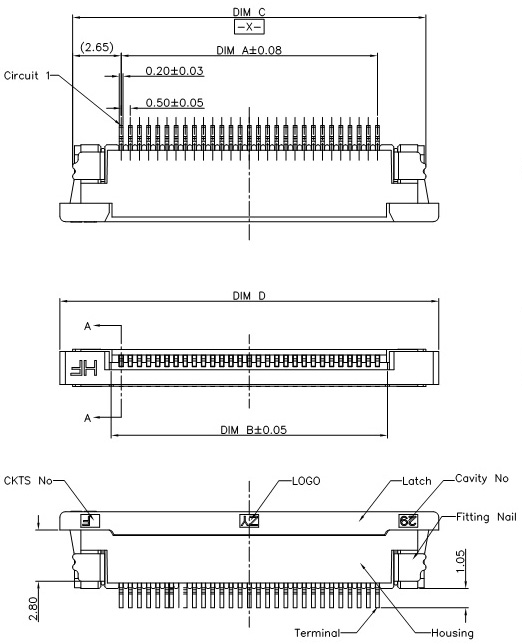

Количество
контактов |
A |
B |
C |
D |
E |
F |
24 |
11,5 |
12,6 |
16,8 |
18,2 |
4,2 |
5,5 |
26 |
12,5 |
13,6 |
17,8 |
19,2 |
34 |
16,5 |
17,6 |
21,8 |
23,2 |
45 |
22,0 |
23,1 |
27,3 |
28,7 |
4,75 |
6,05 |
55 |
27,0 |
28,1 |
32,3 |
33,7 |
|
|
|
|
|
|
