Каталог >> Разъемы (соединители) >> Разъемы для печатного шлейфа серии FPC

1223-01 - шаг 1,0 мм, для поверхностного монтажа

1223-01 - шаг 1,0 мм, для поверхностного монтажа, Разъемы для печатного шлейфа серии FPC Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 100 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -40...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

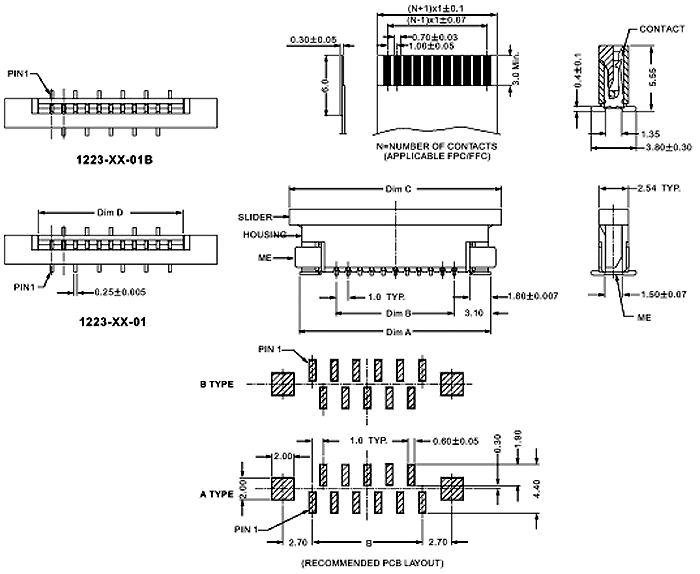

1223 - XX - 01
1   2   3
1) Серия
2) Количество контактов
3) [ ]: стандарт тип А
    01: тип B



1223-01 - шаг 1,0 мм, для поверхностного монтажа, Разъемы для печатного шлейфа серии FPC



Код
товара
Марка Кол-во
контактов
Размеры, мм Аналоги
A B C D
76175 1223-04-01 4 3.00 5.10 9.05 11.00 AF2G04R*S0T10_Q0Q1
76176 1223-05-01 5 4.00 6.10 10.05 12.00 AF2G05R*S0T10_Q0Q1
76177 1223-06-01 6 5.00 7.10 11.05 13.00 AF2G06R*S0T10_Q0Q1
76178 1223-07-01 7 6.00 8.10 12.05 14.00 AF2G07R*S0T10_Q0Q1
76179 1223-08-01 8 7.00 9.10 13.05 15.00 AF2G08R*S0T10_Q0Q1
76180 1223-09-01 9 8.00 10.10 14.05 16.00 AF2G09R*S0T10_Q0Q1
76181 1223-10-01 10 9.00 11.10 15.05 17.00 AF2G10R*S0T10_Q0Q1
55737 1223-11-01 11 10.00 12.10 16.05 18.00 AF2G11R*S0T10_Q0Q1
76182 1223-12-01 12 11.00 13.10 17.05 19.00 AF2G12R*S0T10_Q0Q1
76183 1223-13-01 13 12.00 14.10 18.05 20.00 AF2G13R*S0T10_Q0Q1
76184 1223-14-01 14 13.00 15.10 19.05 21.00 AF2G14R*S0T10_Q0Q1
76185 1223-15-01 15 14.00 16.10 20.05 22.00 AF2G15R*S0T10_Q0Q1
72061 1223-16-01 16 15.00 17.10 21.05 23.00 AF2G16R*S0T10_Q0Q1
76186 1223-17-01 17 16.00 18.10 22.05 24.00 AF2G17R*S0T10_Q0Q1
55738 1223-18-01 18 17.00 19.10 23.05 25.00 AF2G18R*S0T10_Q0Q1
76187 1223-19-01 19 18.00 20.10 24.05 26.00 AF2G19R*S0T10_Q0Q1
76188 1223-20-01 20 19.00 21.10 25.05 27.00 AF2G20R*S0T10_Q0Q1
76189 1223-21-01 21 20.00 22.10 26.05 28.00 AF2G21R*S0T10_Q0Q1
76190 1223-22-01 22 21.00 23.10 27.05 29.00 AF2G22R*S0T10_Q0Q1
76191 1223-23-01 23 22.00 24.10 28.05 30.00 AF2G23R*S0T10_Q0Q1
76192 1223-24-01 24 23.00 25.10 29.05 31.00 AF2G24R*S0T10_Q0Q1
76193 1223-25-01 25 24.00 26.10 30.05 32.00 AF2G25R*S0T10_Q0Q1
76194 1223-26-01 26 25.00 27.10 31.05 33.00 AF2G26R*S0T10_Q0Q1
76195 1223-27-01 27 26.00 28.10 32.05 34.00 AF2G27R*S0T10_Q0Q1
76196 1223-28-01 28 27.00 29.10 33.05 35.00 AF2G28R*S0T10_Q0Q1
76197 1223-29-01 29 28.00 30.10 34.05 36.00 AF2G29R*S0T10_Q0Q1
76198 1223-30-01 30 29.00 31.10 35.05 37.00 AF2G30R*S0T10_Q0Q1
