| Разъемы для печатного шлейфа серии
FPC |

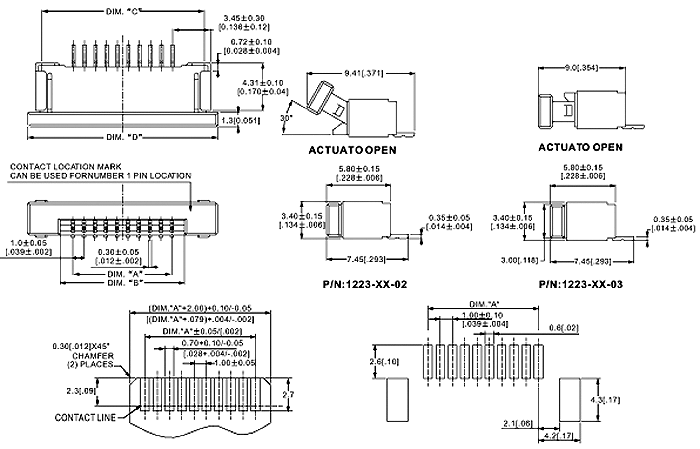

1223-02(03)-H3 - шаг 1 мм, для поверхностного монтажа
 |
Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 100 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -40...+85°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом |
| 1223 |
- |
XX |
- |
02 |
- |
H3 |
| 1 |
|
2 |
|
3 |
|
4 |
1) Серия
2) Количество контактов
3) 02: контакты снизу
03: контакты сверху
4) H3: высота изолятора 3мм |
Кол-во
контактов |
Размеры,
мм |
Кол-во
контактов |
Размеры,
мм |
|
A |
B |
C |
D |
A |
B |
C |
D |
| 3 |
2,0 |
4,3 |
7,8 |
10,8 |
18 |
17,0 |
19,3 |
22,8 |
25,3 |
| 4 |
3,0 |
5,3 |
8,8 |
11,8 |
19 |
18,0 |
20,3 |
23,8 |
26,3 |
| 5 |
4,0 |
6,3 |
9,8 |
12,8 |
20 |
19,0 |
21,3 |
24,8 |
27,3 |
| 6 |
5,0 |
7,3 |
10,8 |
13,8 |
21 |
20,0 |
22,3 |
25,8 |
28,3 |
| 7 |
6,0 |
8,3 |
11,8 |
14,8 |
22 |
21,0 |
23,3 |
26,8 |
29,3 |
| 8 |
7,0 |
9,3 |
12,8 |
15,8 |
23 |
22,0 |
24,3 |
27,8 |
30,3 |
| 9 |
8,0 |
10,3 |
13,8 |
16,8 |
24 |
23,0 |
25,3 |
28,8 |
31,3 |
| 10 |
9,0 |
11,3 |
14,8 |
17,8 |
25 |
24,0 |
26,3 |
29,8 |
32,3 |
| 11 |
10,0 |
12,3 |
15,8 |
18,8 |
26 |
25,0 |
27,3 |
30,8 |
33,3 |
| 12 |
11,0 |
13,3 |
16,8 |
19,8 |
27 |
26,0 |
28,3 |
31,8 |
34,3 |
| 13 |
12,0 |
14,3 |
17,8 |
20,8 |
28 |
27,0 |
29,3 |
32,8 |
35,3 |
| 14 |
13,0 |
15,3 |
18,8 |
21,8 |
29 |
28,0 |
30,3 |
33,8 |
36,3 |
| 15 |
14,0 |
16,3 |
19,8 |
22,3 |
30 |
29,0 |
31,3 |
34,8 |
37,3 |
| 16 |
15,0 |
17,3 |
20,8 |
23,3 |
31 |
30,0 |
32,3 |
35,8 |
38,3 |
| 17 |
16,0 |
18,3 |
21,8 |
24,3 |
32 |
31,0 |
33,3 |
36,8 |
39,3 |
|
 |
|
|
|
|
