| Разъемы для печатного шлейфа серии
FPC |
1223-02(03) - шаг 1,0 мм, для поверхностного монтажа
 |
Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 100 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -40...+85°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом |

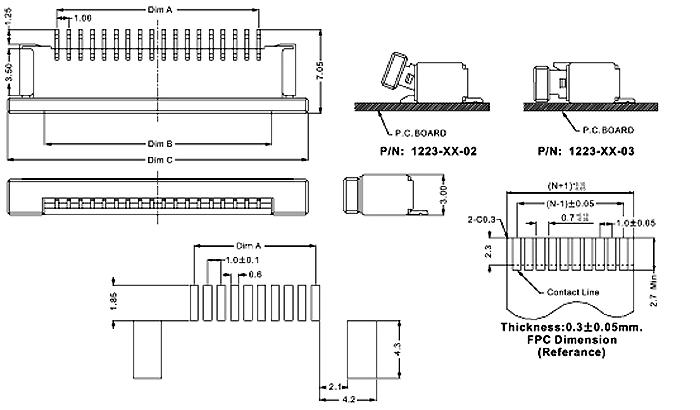

1) Серия
2) Количество контактов
3) 02: контакты снизу
03: контакты сверху |
Кол-во
контактов |
Размеры,
мм |
Кол-во
контактов |
Размеры,
мм |
Кол-во
контактов |
Размеры,
мм |
|
A |
B |
C |
A |
B |
C |
A |
B |
C |
| 4 |
3,0 |
5,2 |
11,4 |
20 |
19,0 |
21,2 |
27,4 |
36 |
35,0 |
37,2 |
43,4 |
| 5 |
4,0 |
6,2 |
12,4 |
21 |
20,0 |
22,2 |
28,4 |
37 |
36,0 |
38,2 |
44,4 |
| 6 |
5,0 |
7,2 |
13,4 |
22 |
21,0 |
23,2 |
29,4 |
38 |
37,0 |
39,2 |
45,4 |
| 7 |
6,0 |
8,2 |
14,4 |
23 |
22,0 |
24,2 |
30,4 |
39 |
38,0 |
40,2 |
46,4 |
| 8 |
7,0 |
9,2 |
15,4 |
24 |
23,0 |
25,2 |
31,4 |
40 |
39,0 |
41,2 |
47,4 |
| 9 |
8,0 |
10,2 |
16,4 |
25 |
24,0 |
26,2 |
32,4 |
41 |
40,0 |
42,2 |
48,4 |
| 10 |
9,0 |
11,2 |
17,4 |
26 |
25,0 |
27,2 |
33,4 |
42 |
41,0 |
43,2 |
49,4 |
| 11 |
10,0 |
12,2 |
18,4 |
27 |
26,0 |
28,2 |
34,4 |
43 |
42,0 |
44,2 |
50,4 |
| 12 |
11,0 |
13,2 |
19,4 |
28 |
27,0 |
29,2 |
35,4 |
44 |
43,0 |
45,2 |
51,4 |
| 13 |
12,0 |
14,2 |
20,4 |
29 |
28,0 |
30,2 |
36,4 |
45 |
44,0 |
46,2 |
52,4 |
| 14 |
13,0 |
15,2 |
21,4 |
30 |
29,0 |
31,2 |
37,4 |
46 |
45,0 |
47,2 |
53,4 |
| 15 |
14,0 |
16,2 |
22,4 |
31 |
30,0 |
32,2 |
38,4 |
47 |
46,0 |
48,2 |
54,4 |
| 16 |
15,0 |
17,2 |
23,4 |
32 |
31,0 |
33,2 |
39,4 |
48 |
47,0 |
49,2 |
55,4 |
| 17 |
16,0 |
18,2 |
24,4 |
33 |
32,0 |
34,2 |
40,4 |
49 |
48,0 |
50,2 |
56,4 |
| 18 |
17,0 |
19,2 |
25,4 |
34 |
33,0 |
35,2 |
41,4 |
50 |
49,0 |
51,2 |
57,4 |
| 19 |
18,0 |
20,2 |
26,4 |
35 |
34,0 |
36,2 |
42,4 |
|
|
|
|
|
 |
|
|
|
|
