| Разъемы для печатного шлейфа серии FPC |
1224SM1-30 - шаг 1,0 мм, для поверхностного монтажа
 |
Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 30 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -40...+85°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом |
| 1224 |
SM1 |
- |
XX |
- |
30 |
| 1 |
2 |
|
3 |
|
4 |
1) Серия
2) SM1: одиночный контакт для поверхностного
монтажа
3) Количество контактов
4) 30: верхний вход |

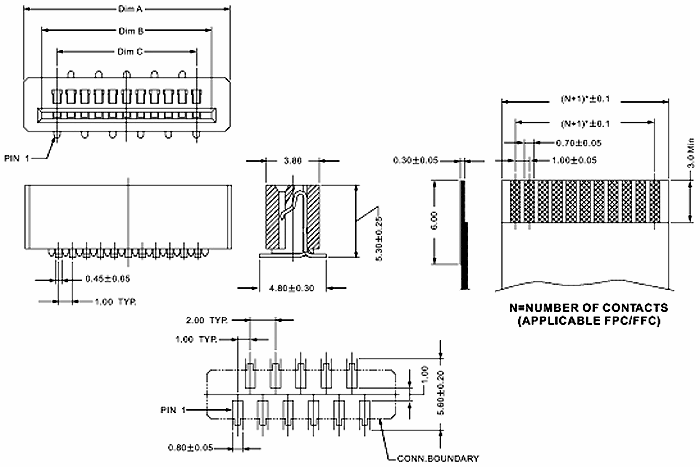

Кол-во
контактов |
Размеры,
мм |
Кол-во
контактов |
Размеры,
мм |
|
A |
B |
C |
A |
B |
C |
| 4 |
7,8 |
5,05 |
3,0 |
20 |
23,8 |
21,05 |
19,0 |
| 5 |
8,8 |
6,05 |
4,0 |
21 |
24,8 |
22,05 |
20,0 |
| 6 |
9,8 |
7,05 |
5,0 |
22 |
25,8 |
23,05 |
21,0 |
| 7 |
10,8 |
8,05 |
6,0 |
23 |
26,8 |
24,05 |
22,0 |
| 8 |
11,8 |
9,05 |
7,0 |
24 |
27,8 |
25,05 |
23,0 |
| 9 |
12,8 |
10,05 |
8,0 |
25 |
28,8 |
26,05 |
24,0 |
| 10 |
13,8 |
11,05 |
9,0 |
26 |
29,8 |
27,05 |
25,0 |
| 11 |
14,8 |
12,05 |
10,0 |
27 |
30,8 |
28,05 |
26,0 |
| 12 |
15,8 |
13,05 |
11,0 |
28 |
31,8 |
29,05 |
27,0 |
| 13 |
16,8 |
14,05 |
12,0 |
29 |
32,8 |
30,05 |
28,0 |
| 14 |
17,8 |
15,05 |
13,0 |
30 |
33,8 |
31,05 |
29,0 |
| 15 |
18,8 |
16,05 |
14,0 |
31 |
34,8 |
32,05 |
30,0 |
| 16 |
19,8 |
17,05 |
15,0 |
32 |
35,8 |
33,05 |
31,0 |
| 17 |
20,8 |
18,05 |
16,0 |
33 |
36,8 |
34,05 |
32,0 |
| 18 |
21,8 |
19,05 |
17,0 |
34 |
37,8 |
35,05 |
33,0 |
| 19 |
22,8 |
20,05 |
18,0 |
|
|
|
|
|
 |
|
|
|
|
