| Разъемы для печатного шлейфа серии FPC |

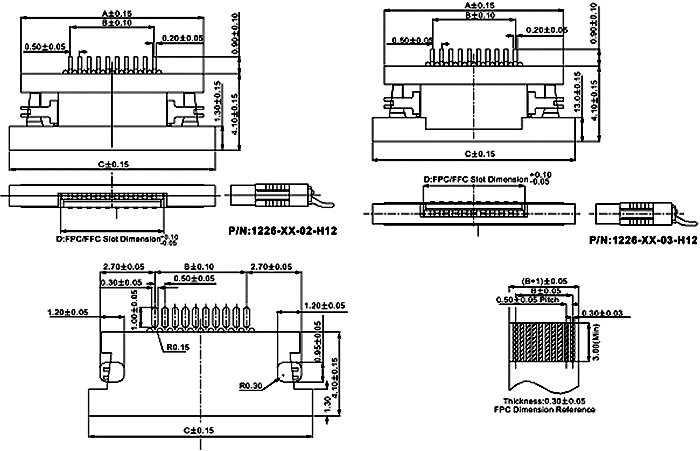

1226-02(03)-H12 - для поверхностного монтажа, шаг 0,5 мм
 |
Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 50 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом |
| 1226 |
- |
XX |
- |
02 |
- |
H12 |
| 1 |
|
2 |
|
3 |
|
4 |
1) Серия
2) Количество контактов
3) 02: контакты внизу
03: контакты вверху
4) H12: высота 1,2мм
|
Кол-во
контактов |
Размеры,
мм |
Кол-во
контактов |
Размеры,
мм |
Кол-во
контактов |
Размеры,
мм |
|
A |
B |
C |
D |
A |
B |
C |
D |
A |
B |
C |
D |
| 4 |
6,75 |
1,5 |
8,0 |
2,6 |
20 |
14,75 |
9,5 |
16,0 |
10,6 |
36 |
22,75 |
17,5 |
24,0 |
18,6 |
| 5 |
7,25 |
2,0 |
8,5 |
3,1 |
21 |
15,25 |
10,0 |
16,5 |
11,1 |
37 |
23,25 |
18,0 |
24,5 |
19,1 |
| 6 |
7,75 |
2,5 |
9,0 |
3,6 |
22 |
15,75 |
10,5 |
17,0 |
11,6 |
38 |
23,75 |
18,5 |
25,0 |
19,6 |
| 7 |
8,25 |
3,0 |
9,5 |
4,1 |
23 |
16,25 |
11,0 |
17,5 |
12,1 |
39 |
24,25 |
19,0 |
25,5 |
20,1 |
| 8 |
8,75 |
3,5 |
10,0 |
4,6 |
24 |
16,75 |
11,5 |
18,0 |
12,6 |
40 |
24,75 |
19,5 |
26,0 |
20,6 |
| 9 |
9,25 |
4,0 |
10,5 |
5,1 |
25 |
17,25 |
12,0 |
18,5 |
13,1 |
41 |
25,25 |
20,0 |
26,5 |
21,1 |
| 10 |
9,75 |
4,5 |
11,0 |
5,6 |
26 |
17,75 |
12,5 |
19,0 |
13,6 |
42 |
25,75 |
20,5 |
27,0 |
21,6 |
| 11 |
10,25 |
5,0 |
11,5 |
6,1 |
27 |
18,25 |
13,0 |
19,5 |
14,1 |
43 |
26,25 |
21,0 |
27,5 |
22,1 |
| 12 |
10,75 |
5,5 |
12,0 |
6,6 |
28 |
18,75 |
13,5 |
20,0 |
14,6 |
44 |
26,75 |
21,5 |
28,0 |
22,6 |
| 13 |
11,25 |
6,0 |
12,5 |
7,1 |
29 |
19,25 |
14,0 |
20,5 |
15,1 |
45 |
27,25 |
22,0 |
28,5 |
23,1 |
| 14 |
11,75 |
6,5 |
13,0 |
7,6 |
30 |
19,75 |
14,5 |
21,0 |
15,6 |
46 |
27,75 |
22,5 |
29,0 |
23,6 |
| 15 |
12,25 |
7,0 |
13,5 |
8,1 |
31 |
20,25 |
15,0 |
21,5 |
16,1 |
47 |
28,25 |
23,0 |
29,5 |
24,1 |
| 16 |
12,75 |
7,5 |
14,0 |
8,6 |
32 |
20,75 |
15,5 |
22,0 |
16,6 |
48 |
28,75 |
23,5 |
30,0 |
24,6 |
| 17 |
13,25 |
8,0 |
14,5 |
9,1 |
33 |
21,25 |
16,0 |
22,5 |
17,1 |
49 |
29,25 |
24,0 |
30,5 |
25,1 |
| 18 |
13,75 |
8,5 |
15,0 |
9,6 |
34 |
21,75 |
16,5 |
23,0 |
17,6 |
50 |
29,75 |
24,5 |
31,0 |
25,6 |
| 19 |
14,25 |
9,0 |
15,5 |
10,1 |
35 |
22,25 |
17,0 |
23,5 |
18,1 |
|
|
|
|
|
|
 |
|
|
|
|
