Разъемы (соединители)

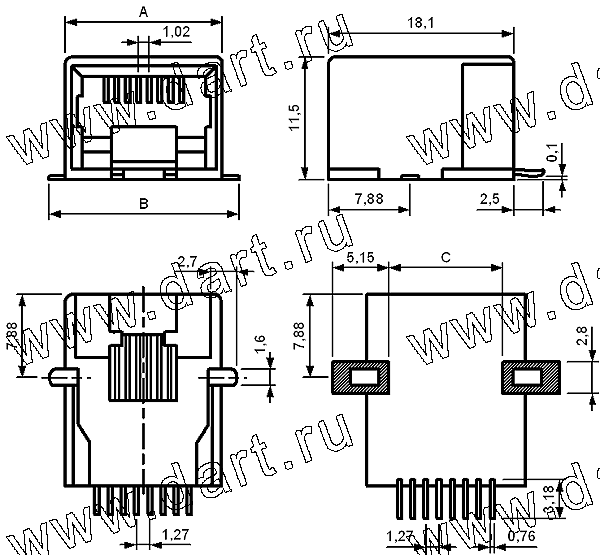

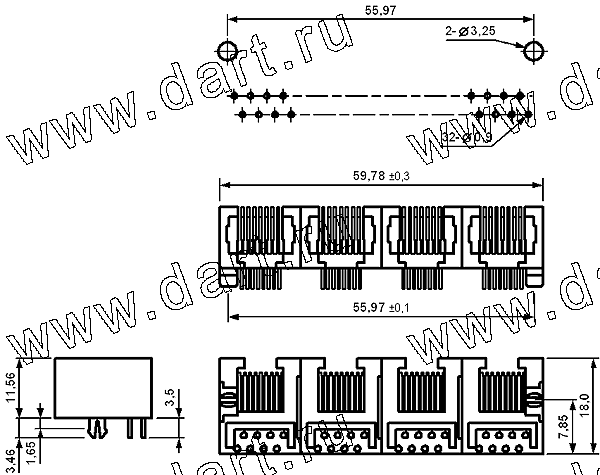

Модульные разъемы серий 7xxx и 95001



Серия 7001 (TP-XPXC) - вилка на кабель

Серия 7001 (TP-XPXC) - вилка на кабель

чертежи:

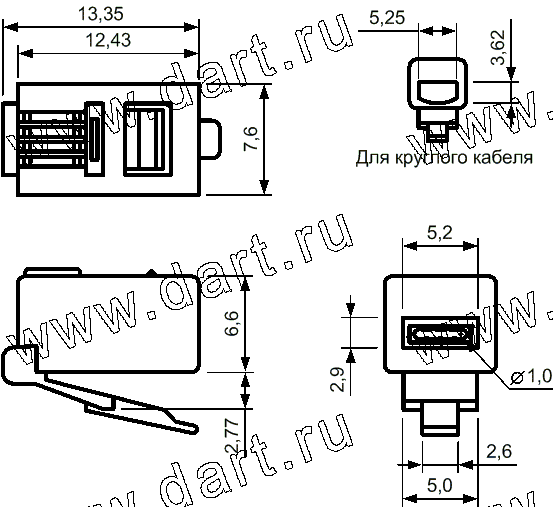

7001-4P4C

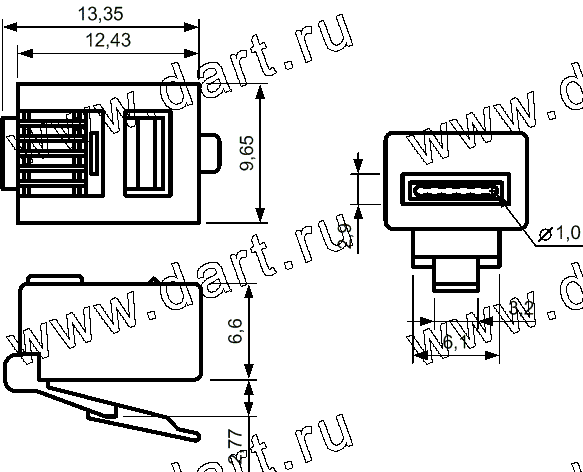

7001-6P6C

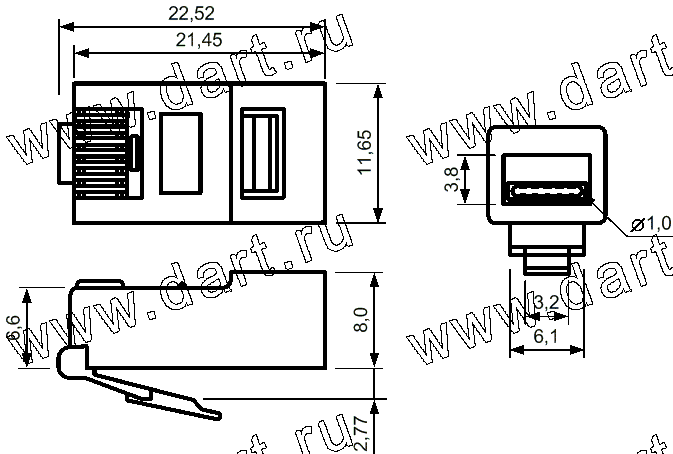

7001-8P8C

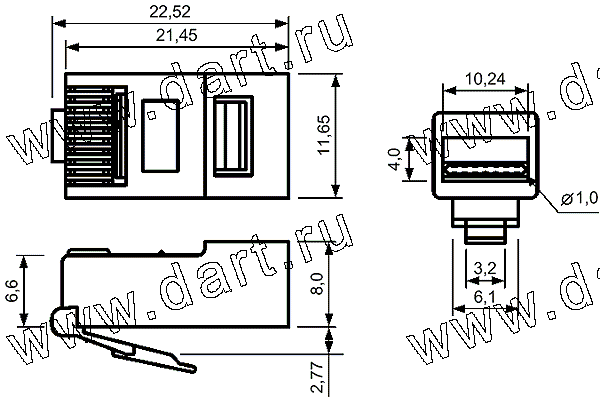

7001-10P10C

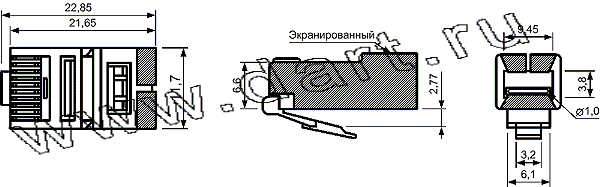

7001-10P10C-XX-M
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7001 - X P- X C- XXm - R
1   2   3   4   5
1) Серия
2) Количество позиций:     4, 6, 8, 10
3) Количество контактов:     4, 6, 8, 10
4) Толщина позолоты в микронах:
    3, 6, 15, 30 или 50;
    стандартная 6 мкм (не указывается)
5) R: для круглого кабеля
    К: с ключом
    M: экранирование
    S: наполовину экранированная

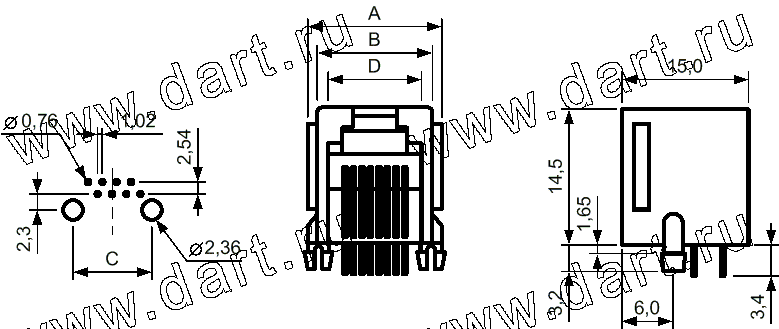

Серия 7002 (TJ3A-XPXC) - розетка на плату

Серия 7002 (TJ3A-XPXC) - розетка на плату

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7002 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 4, 6, 8
3) Количество контактов: 2, 4, 6, 8

Число
позиций
Число
контактов
Размеры, мм
A B C D
4 2 / 4 14,2 14,2 12,2 7,9
6 2 / 4 / 6 14,2 14,2 12,2 7,9
8 6 / 8 17,0 15,0 15,0 9,9

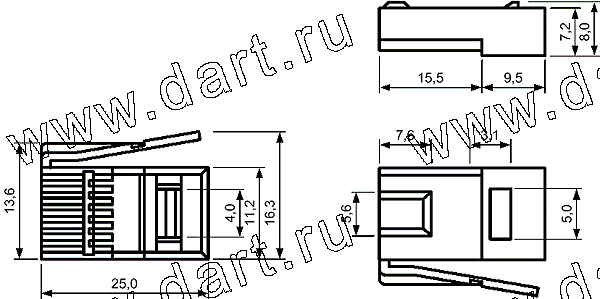

Серия 7004 (вилка на кабель)

Серия 7004 (вилка на кабель)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7004 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 6
3) Количество контактов: 4, 6

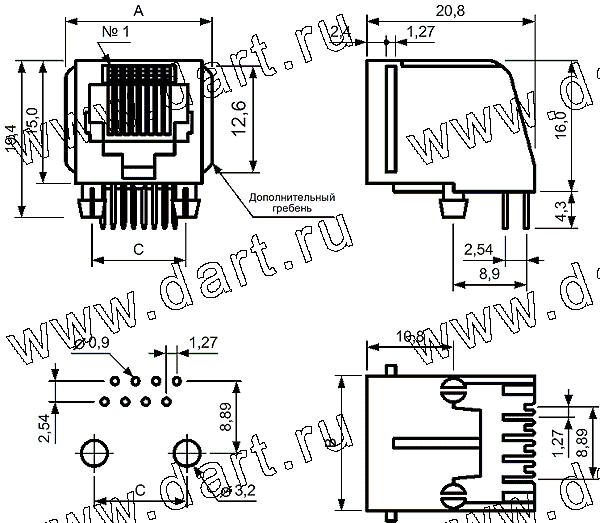

Серия 7005 (TJ2-XPXC) - розетка на плату

Серия 7005 (TJ2-XPXC) - розетка на плату

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7005 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 4, 6, 8
3) Количество контактов: 2, 4, 6, 8

Число
позиций
Число
контактов
Размеры, мм
A B C
4 4 13,72 11,48 7,62
6 2 / 4 / 6 15,75 13,21 10,16
8 6 / 8 17,78 15,24 11,43

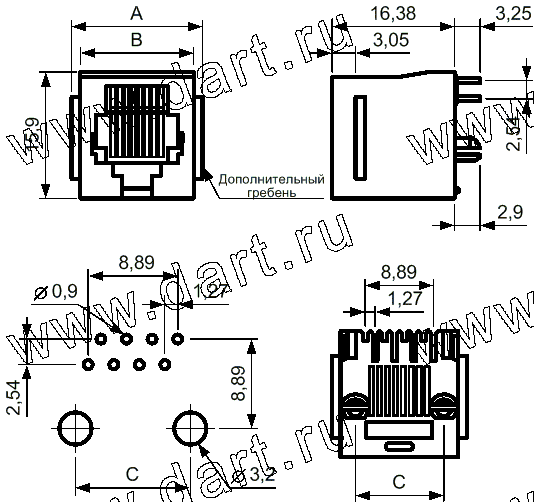

Серия 7006 (розетка на плату)

Серия 7006 (розетка на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7006 - X P- X C
1   2   3
1) Серия
2) Количество позиций
3) Количество контактов

Число
позиций
Число
контактов
Размеры, мм
A B C
4 4 13,97 11,43 7,62
6 2 / 4 / 6 16,00 13,46 10,16
8 6 / 8 18,03 15,49 11,43
10 10 18,03 15,49 11,43

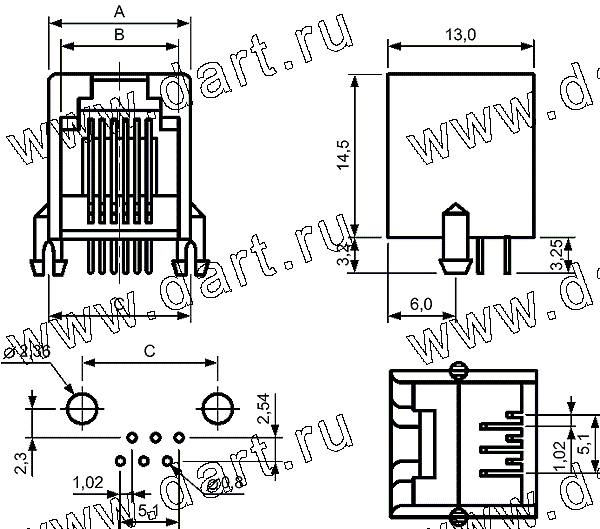

Серия 7007 (TJIA-XPXC) - розетка на плату

Серия 7007 (TJIA-XPXC) - розетка на плату

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7007 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 4, 6, 8, 10
3) Количество контактов: 2, 4, 6, 8, 10

Число
позиций
Число
контактов
Размеры, мм
A B C
4 4 10,00 7,85 10,00
(6P) 4 4 12,20 7,85 12,00
6 2 / 4 / 6 12,20 9,90 12,00
(8P) 6 4 / 6 15,00 9,90 15,00
8 6 / 8 15,00 11,85 15,00
10 10 15,00 11,85 15,00

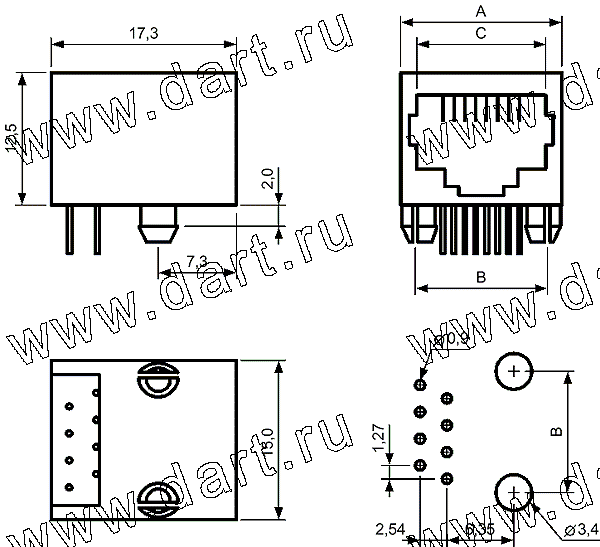

Серия 7008 (розетка на плату)

Серия 7008 (розетка на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7008 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 4, 6, 8, 10
3) Количество контактов: 2, 4, 6, 8, 10

Число
позиций
Число
контактов
Размеры, мм
A B C
4 4 15,00 11,43 7,85
6 2 / 4 / 6 15,00 11,43 9,90
8 4 / 6 / 8 15,00 11,43 11,80
10 10 15,00 11,43 11,80

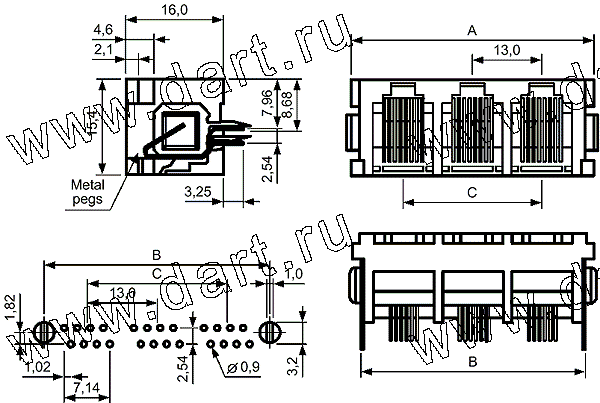

Серия 7010 (блок розеток на плату)

Серия 7010 (блок розеток на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7010 V - X - X P- X C
1 2   3   4   5
1) Серия
2) ...: боковой вход
    V: верхний вход
3) Количество портов:
    6 позиций: 2-8 портов
    8 позиций: 1-4 портов
4) Количество позиций: 6-8
5) Количество контактов

Размеры,
мм
Число портов
2 3 4 5 6 7 8
A 28,0 39,0 50,0 61,0 72,0 83,0 94,0
B 24,5 35,5 46,5 57,5 68,5 79,5 90,5
C 11,0 22,0 33,0 44,0 55,0 66,0 77,0

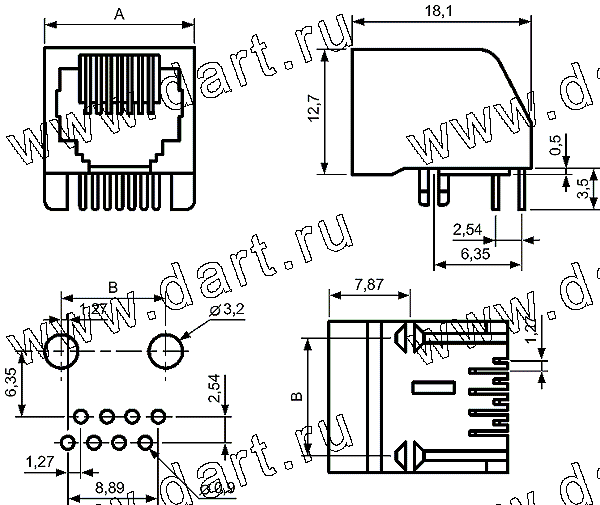

Серия 7062 (розетка на плату)

Серия 7062 (розетка на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7062 - X P- X C- 01
1   2   3   4
1) Серия
2) Количество позиций: 6, 8, 10
3) Количество контактов: 4, 6, 8, 10
4) ...: стандарт
    01: без ушек

Число
позиций
Число
контактов
Размеры, мм
A B C D
6 2/4/6 15,80 13,28 9,80 10,16
8 6/8 17,70 15,30 11,80 11,43

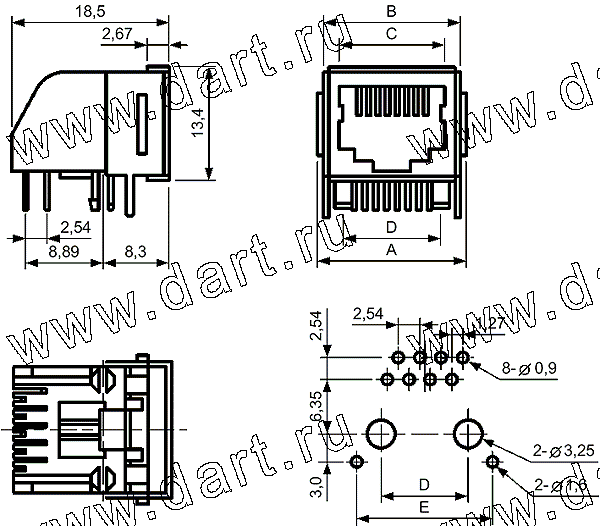

Серия 7250 (экранированная розетка на плату)

Серия 7250 (экранированная розетка на плату)

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 100 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 5000В в течение 1 мин.
Рабочая температура: -40...+85°С

Материал:
Изолятор: LPC, полистирол UL94V-0
Контакты: медный сплав, позолоченный
7250 S- X P- X C
1   2   3
1) Серия
2) Количество позиций: 6, 8, 10
3) Количество контактов: 4, 6, 8

Размеры,
мм
Число позиций
6 8 10
A 15,75 17,78 17,78
B 13,90 16,00 16,00
C 9,90 11,93 11,93
D 10,16 11,43 11,43
E 13,72 15,65 15,65

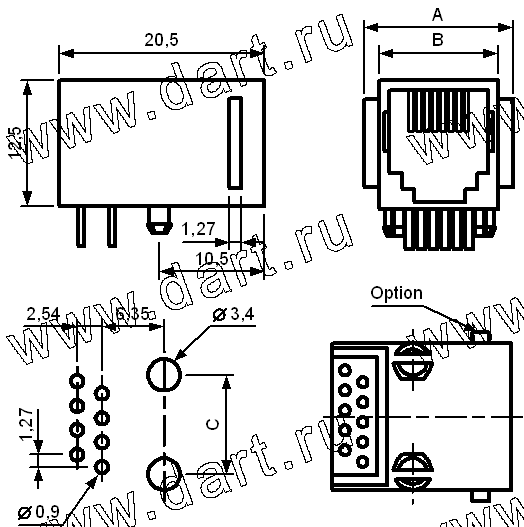

Серия 7290

Серия 7290

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 150 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 5000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: LPC, полистирол UL94V-0
Контакты: медный сплав, позолоченный
7290 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 4, 6, 8, 10
3) Количество контактов: 2, 4, 6, 8, 10

Число
позиций
Число
контактов
Размеры, мм
A B C
4 4 15,75 17,78 17,78
6 2 / 4 / 6 13,90 16,00 16,00
8 6 / 8 9,90 11,93 11,93
10 10 10,16 11,43 11,43

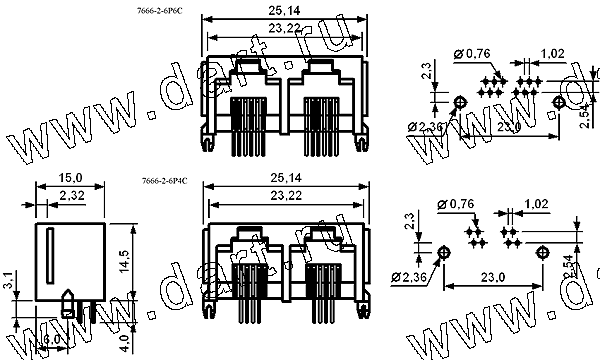

Серия 7666 (блок двух розеток на плату)

Серия 7666 (блок двух розеток на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7290 - 2 - 6 P- 6 C
1   2   3   4
1) Серия
2) Количество портов
3) Количество позиций: 6
4) Количество контактов: 4, 6

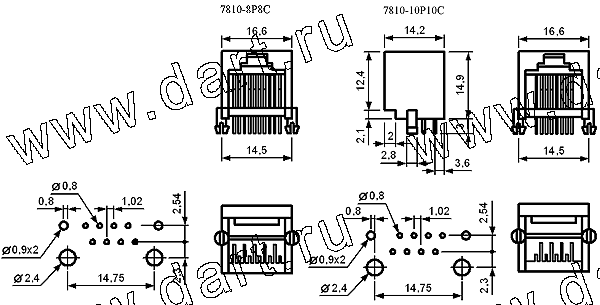

Серия 7810 (экранированная розетка на плату)

Серия 7810 (экранированная розетка на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7810 - X P- X C
1   2   3
1) Серия
2) Количество позиций: 8, 10
3) Количество контактов: 8, 10

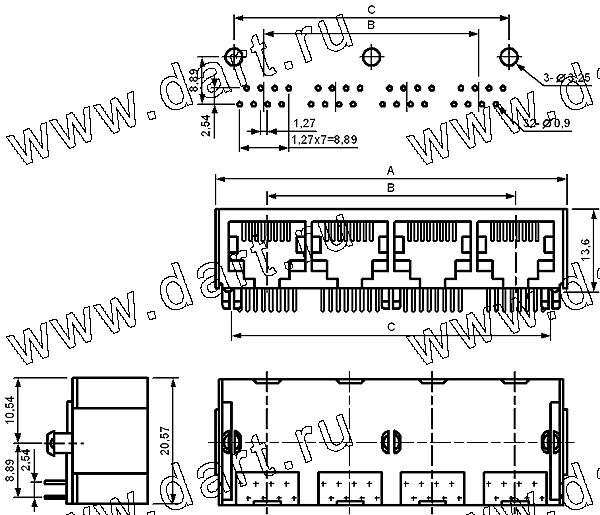

Серия 7907 (блок экранированных розеток на плату)

Серия 7907 (блок экранированных розеток на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7907 - X - X P- X C
1   2   3   4
1) Серия
2) Количество портов: 2, 4, 5, 6, 8, 10, 12
3) Количество позиций: 8
4) Количество контактов: 8

Число
портов
Размеры, мм
A B C
2 30,48 13,97 25,40
4 58,42 41,91 53,34
5 72,39 55,88 67,31
6 86,36 69,85 81,28
8 114,30 97,79 109,22
10 142,24 125,73 137,16
12 170,18 153,67 165,10

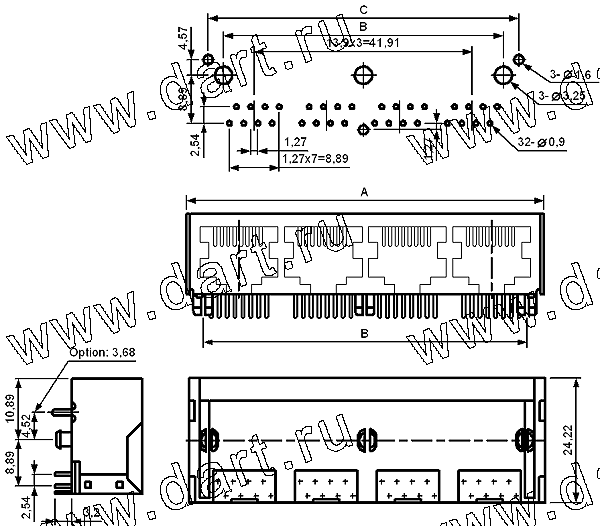

Серия 7908 (блок экранированных розеток на плату)

Серия 7908 (блок экранированных розеток на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7908 - X - X P- X C
1   2   3   4
1) Серия
2) Количество портов
3) Количество позиций: 8
4) Количество контактов: 8

Число
портов
Размеры, мм
A B C
2 31,12 11,43 30,87
4 59,06 13,46 58,81
5 73,03 15,50 72,78
6 87,00 67,31 86,75
8 114,94 81,28 114,69
10 142,88 137,16 142,63
12 170,82 165,10 170,57



Серия 7950 (розетка на плату)

Серия 7950 (розетка на плату)

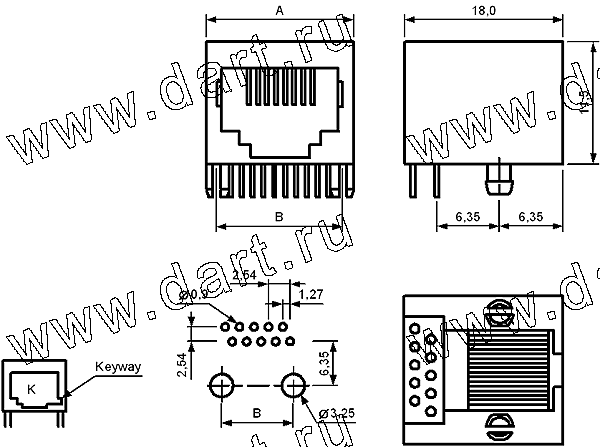

чертеж
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
7950 - X P X C
1   2   3
1) Серия
2) Количество позиций: 4, 6, 8, 10
3) Количество контактов: 2, 4, 6, 8, 10

Число
позиций
Число
контактов
Размеры, мм
A B
4 4 11,20 7,62
6 2 / 4 / 6 13,20 10,16
8 6 / 8 15,20 11,43
10 10 15,20 11,43



Серия 95001 (розетка на плату)

Серия 95001 (розетка на плату)
Серия 95001 (розетка на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
95001 - X P X C
1   2   3
1) Серия
2) Количество позиций
3) Количество контактов

Число
позиций
Число
контактов
Размеры, мм
A B
4 4 11,18 7,62
6 2 / 4 / 6 13,20 10,16
8 6 / 8 15,24 11,43



Серия 95001 (розетка для поверхностного монтажа на плату)

Серия 95001 (розетка для поверхностного монтажа на плату)
Серия 95001 (розетка для поверхностного монтажа на плату)

чертеж
Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
   переменное напряжение 1000В
в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, позолоченная
95001 - X P X C - SMD
1   2   3     4
1) Серия
2) Количество позиций
3) Количество контактов
4) SMD: для поверхностного монтажа

Число
позиций
Число
контактов
Размеры, мм
A B C
4 4 11,21 7,62 3,81
6 2 / 4 / 6 13,21 10,62 6,35
8 6 / 8 15,24 11,43 8,89
10 10 15,24 11,43 11,43




  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
