Параметры:
Электрические
Максимальный ток: 1,5A
Максимальное напряжение: 125V AC
Сопротивление изоляции: >1000MOm
Диэлектрическая стойкость: AC 1000V RMS 50Гц или 60Гц 1 мин.
Сопротивление контактов: <30mOm
Тип пластиковой точки:
Тип A: Большая точка
Тип B: Круглая точка
Рабочая температура: -40°C ... +70°C
Механические
Усилие вставки: 5-25N
Сила удерживания: >76N
Ресурс: >750 циклов
Материал
Корпус: PA66 or PBT заполненный стекловолокном
Внутри: PBT заполненный стекловолокном
Экранирование: Медный сплав с лужением толщиной 0,2 мм
Контакты: Фосфористая бронза, золочение поверх никелирования
|

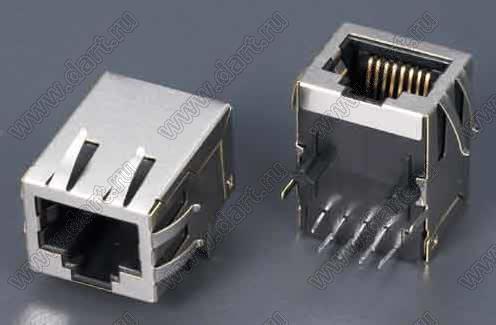

Описание:

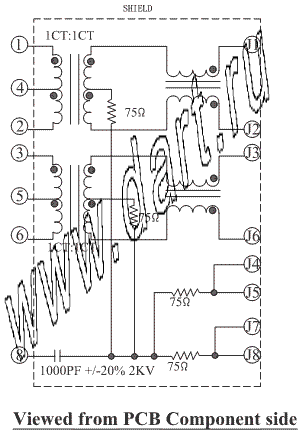

Одиночный порт RJ45, защёлка внизу, с фильтрами, с EMI
1. Область применения
1.1 Содержание
1.1.1 Эта спецификация охватывает характеристики, тесты и требования к качеству для: Одиночный порт RJ45, защёлка внизу, с фильтрами, с EMI
2. Требования
2.1 Внешний вид и конструкция

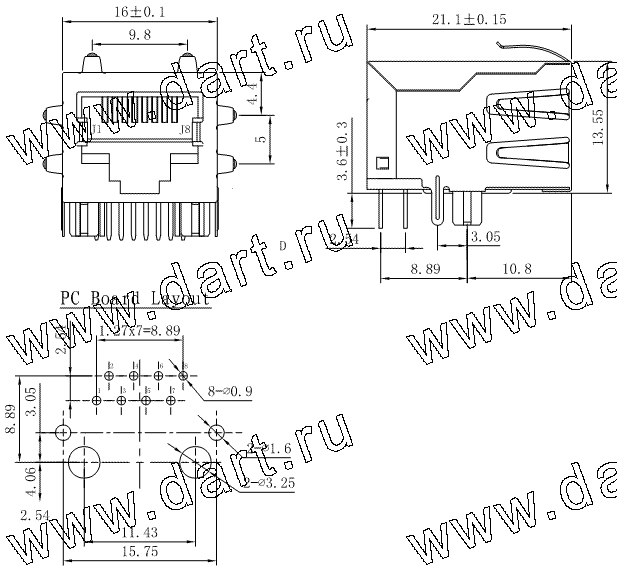

2.1.1 Продукт будет спроектирован в соответствии с чертежом
2.2 Материалы и покрытие
2.2.1 Контакты
2.2.1.1 RJ контакты - Фосфористая бронза
Толщина = 0,35 мм
Покрытие: ( a ) Площадь контакта : 6µ"min. золочение
( b ) Площадь пайки: 60µ"min. лужение
( c ) Предварительное покрытие: 50µ"min. никелерование поверх всего
2.2.1.2 Общий контакт: Латунь, толщина=0,35 мм
Покрытие: 60µ"min. лужение
2.2.2 Пластиковая часть:
2.2.2.1 Корпус: Термопластик, PBT, чёрный
2.2.2.2 Внутри: Термопластик, PBT, чёрный
2.2.3 Каркас
2.2.3.1 Каркас: Медный сплав - H65Y Cu/Ep.Ni, толщина = 0,20 мм
2.2.3.2 Покрытие каркаса: Медный сплав с никелированием
2.3 Со светодиодом или без светодиода
2.3.1 Цвет светодиода: Прозрачный с цветом
2.3.2 Цвет излучения: Зелёный
2.3.3 Длина волны: Зелёный 573nm
3. Рабочая температура и температура хранения
3.1 Рабочая температура: 0°C … +70°C
3.2 Температура хранения: -40°C … +85°C
4. Параметры
4.1 Максимальное напряжение: 125 VAC
4.2 Максимальный ток: 1.5 A
5. Упаковка
Все части должны быть упакованы и защищены от физических повреждений и коррозии во время транспортировки и хранения.
6. Профиль волны припоя
6.1 Приблизительные характеристики волны припоя
(1) Типовая температура: 250±10°С
(2) Время типовой температуры: 5 сек макс.
Точка плавления олова: 183
1. SCOPE
1.1 Content
1.1.1 This specification covers performance, tests and quality requirements for:
SINGLE PORT RJ45, TAB DOWN, FILTERED, WITH EMI
2. REQUIREMENTS
2.1 Design and Construction
2.1.1 Product shall be of design, construction and physical dimensions specified on applicable
product drawing.
2.2 Materials and Finish
2.2.1 Контакты:
2.2.1.1 RJ Контакты: Phosphor Bronze, Thickness=0.35mm
Finish : ( a ) Contact Area : 6µ"min. Gold
( b ) Solder tail Area : 60µ"min. Tin
( c ) Underplating : 50µ"min. Nickel over all
2.2.1.2 Joint Contact : Brass, Thickness=0.35mm
Finish : 60µ"min. Tin
2.2.2 Plastic Part:
2.2.2.1 Корпус: Thermoplastic, PBT, Black
2.2.2.2 Внутри: Thermoplastic, PBT, Black
2.2.3 Shell
2.2.3.1 Shell: Copper Alloy- H65Y Cu/Ep.Ni, Thickness=0.20mm
2.2.3.2 Shell Plated: Copper Alloy with Ni Plated.
2.3 LED Lamp or NON LED Lamp
2.3.1 Lens Color: Transparent with color
2.3.2 Emitted Color: Green
2.3.3 Wave Length: Green 573nm
3. Operating and Storage Temperature
3.1 Operating Temperature : 0°C to +70°C
3.2 Non-Operating Temperature : -40°C to +85°C
4 .Ratings
4.1 Максимальное напряжение: 125 VAC
4.2 Максимальный ток: 1.5 A
5. Packaging and Packing
All parts shall be packaged and packed to protect against physical damage, corrosion and
deterioration during shipment and storage.
6. Profile of Wave Solder
6.1 SUGGESTED WAVE SOLDER CURVE
(1)Tip temperature:250±10?
(2)Tip temperature time:5 sec max
* The melting point of Tin:183
|
