Межплатные соединители

Шаг 2,54 мм

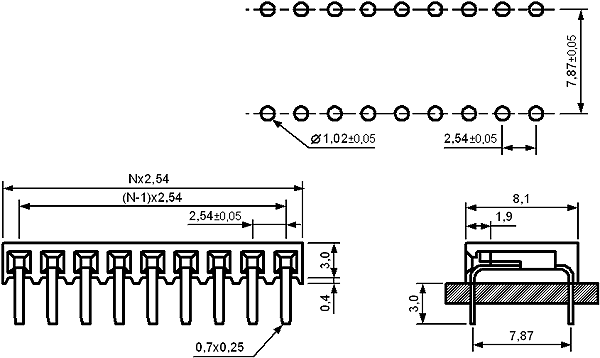

Серия 2212BR - однорядная розетка с горизонтальным входом, шаг 2,54 мм

Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С
Применяется с серией 2211

Материал:
Изолятор: PBT UL94V-0
Контакты: медный сплав, золочение, лужение

2212	S	-	XX	G	-	XXXX
1	2		3	4		5

1) Серия
2) R: угловая
3) Количество позиций: 2-40
4) G: золочение
T: лужение

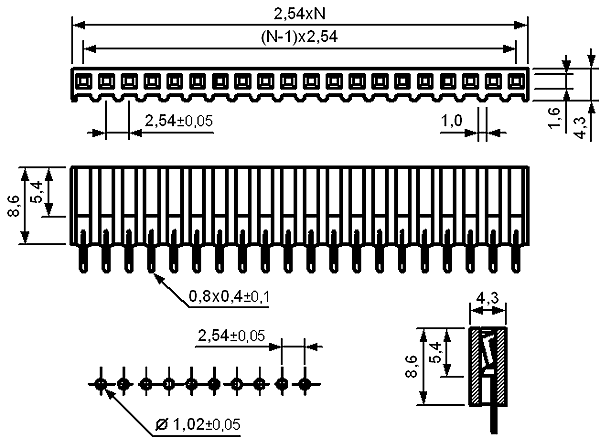

Серия 2212C - однорядная розетка высотой 8,6 мм, шаг 2,54 мм

чертеж

2212	C	S	-	XX	G	-	86
1	2	3		4	5		6

1) Серия
2) C: однорядная
3) S: прямая
R: угловая
4) Количество позиций: 2-40
5) G: золочение
T: лужение
6) Высота: 8,6 мм

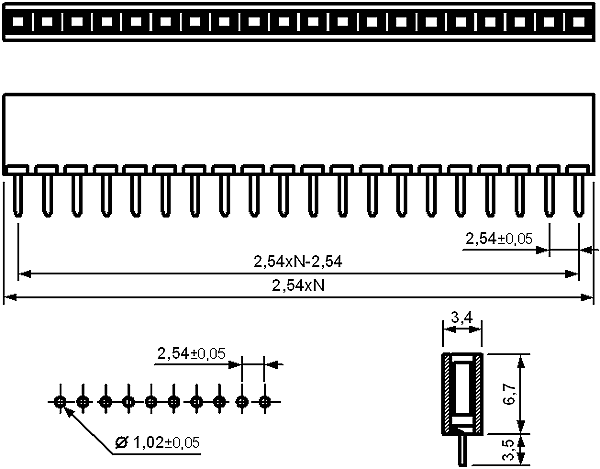

Серия 2212DS - однорядная розетка высотой 6,6 мм, шаг 2,54 мм

чертеж

2212D	S	-	XX	G	-	66
1	2		3	4		5

1) Серия
2) S: прямая
3) Количество позиций: 2-40
4) G: золочение
SG: частичное золочение
T: лужение
5) Высота: 6,6 мм

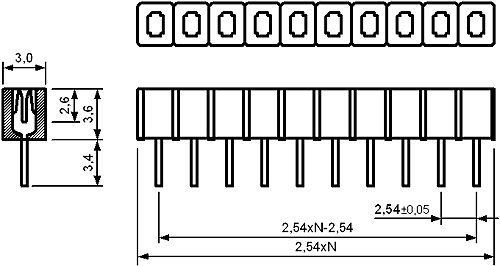

Серия 2212S - однорядная прямая розетка высотой 3,6 мм, шаг 2,54 мм

чертеж

2212	S	-	XX	G	-	36
1	2		3	4		5

1) Серия
2) S: прямая
3) Количество позиций: 2-40
4) G: золочение
T: лужение
5) Высота: 3,6 мм

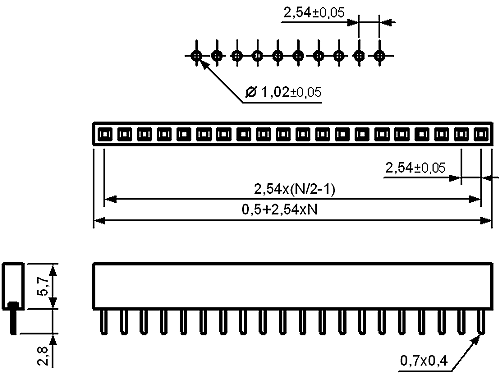

Серия 2212S - однорядная розетка высотой 5,7 мм, шаг 2,54 мм

чертеж

2212	S	-	XX	G	-	57
1	2		3	4		5

1) Серия
2) S: прямая
R: угловая
3) Количество позиций: 2-40
4) G: золочение
T: лужение
5) Высота: 5,7 мм

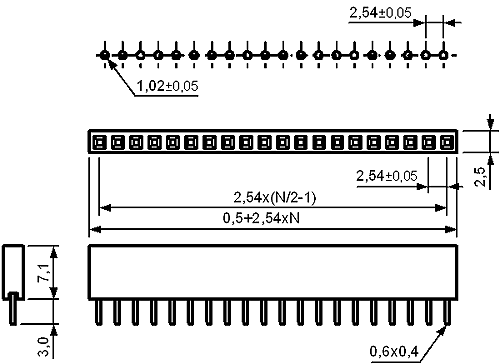

Серия 2212S - однорядная прямая розетка высотой 7,1 мм, шаг 2,54 мм

чертеж

2212	S	-	XX	G	-	71
1	2		3	4		5

1) Серия
2) S: прямая
3) Количество позиций: 2-40
4) G: золочение
T: лужение
5) Высота: 7,1 мм

Серия 2212S (PBS-1xXX) - однорядная розетка высотой 8,5 мм, шаг 2,54 мм

чертеж

2212	S	-	XX	G	-	85
1	2		3	4		5

1) Серия
2) S: прямая
    R: угловая
3) Количество позиций: 2-40
4) G: золочение
    SG: частичное золочение
    T: лужение
5) Высота: 8,5 мм

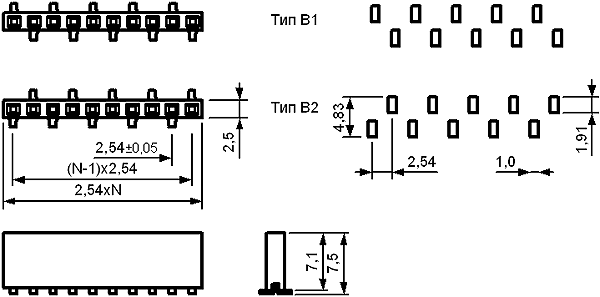

Серия 2212SM - однорядная розетка для поверхностного монтажа, шаг 2,54 мм

чертеж

2212	SM	-	XX	G	-	75	-	BX
1	2		3	4		5		6

1) Серия
2) SM: для поверхностного монтажа
3) Количество позиций: 2-40
4) G: золочение
    T: лужение
5) Высота: 7,5 мм
6) Тип:
    B1
    B2

Серия 2212TB - однорядная розетка с верхним входом, шаг 2,54 мм

чертеж

2212	TB	-	XX	G	-	BX
1	2		3	4		5

1) Серия
2) TB: верхний вход
3) Количество позиций: 2-40
4) G: золочение
    T: лужение
5) Тип:
    B1
    B2
