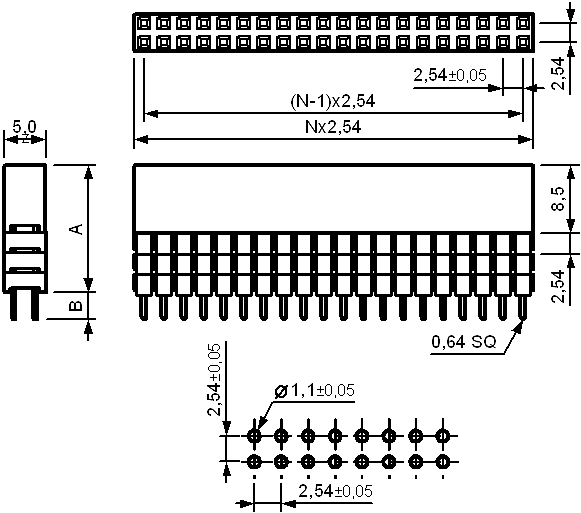

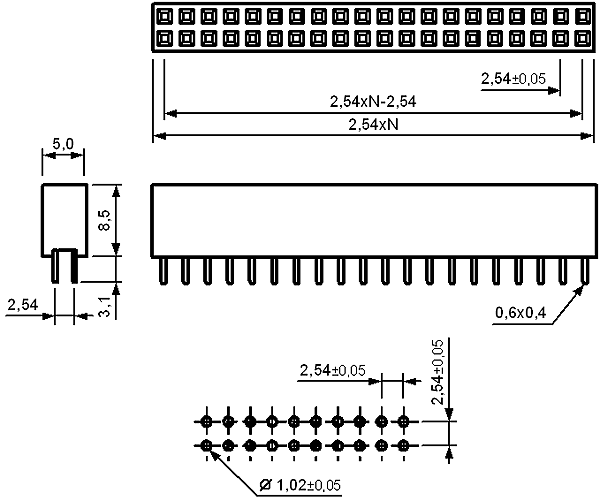

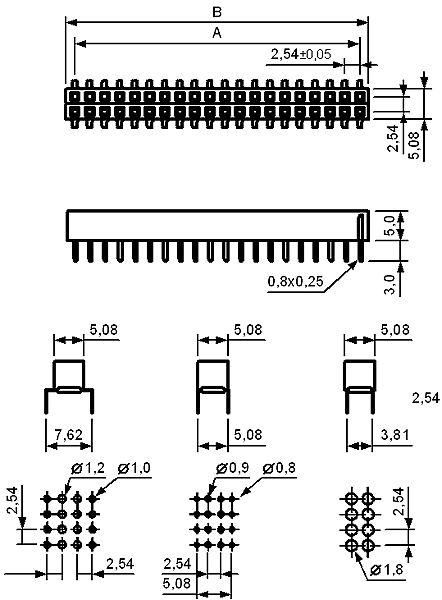

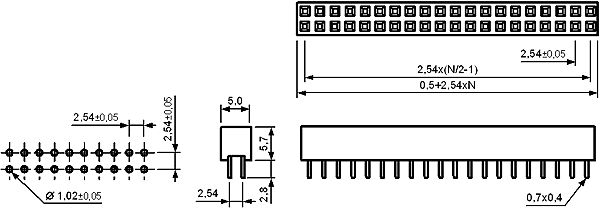

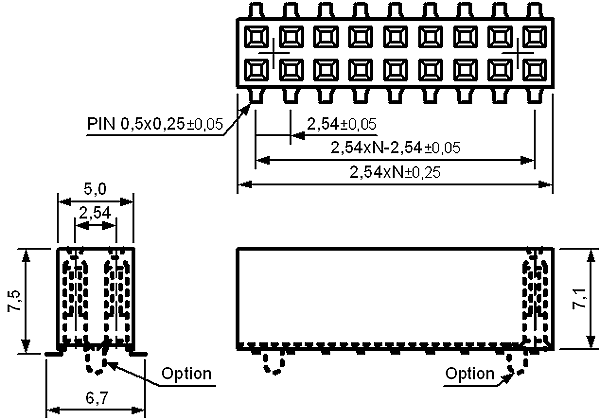

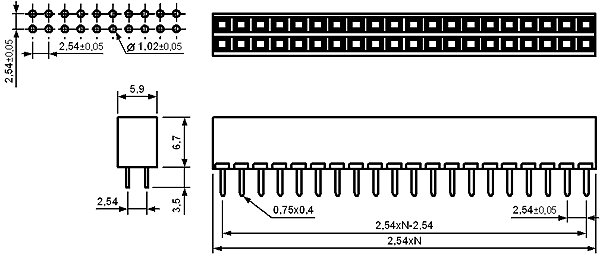

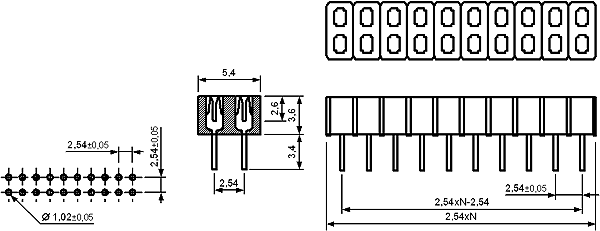

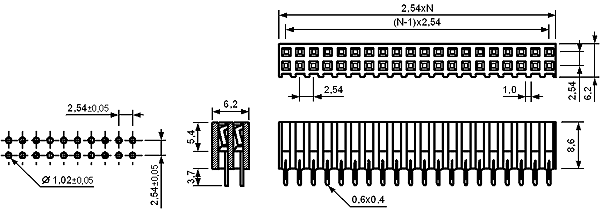

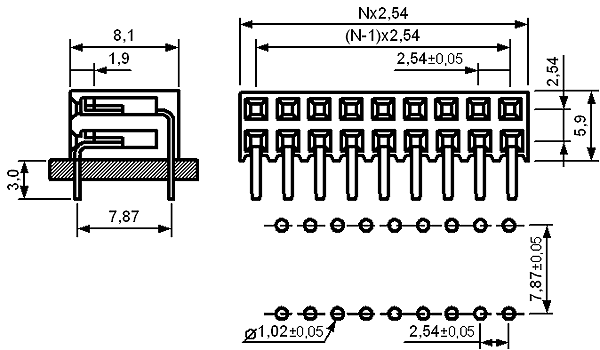

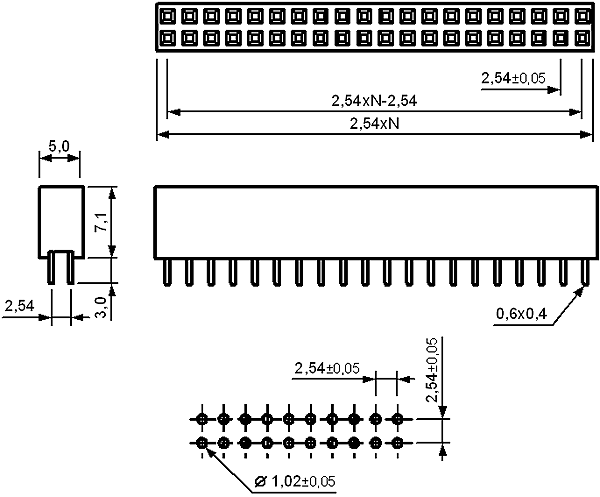

Каталог - Разъемы и клеммники - Межплатные соединители   Разъемы (соединители) Межплатные соединители Шаг 2,54 мм Серия 2214113 - двухрядная приподнятая розетка, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214113 - XX G - XX 1   2 3   4 1) Серия 2) Количество позиций: 2-60 3) G: золочение     T: лужение 4) Размеры: Тип Размеры, мм A B 1A 11,05 2,30 1B 11,05 7,35 2B 13,59 4,85 3B 15,13 2,30 1C 11,05 12,20 2C 13,59 9,65 3C 15,13 7,10 4C 18,67 4,60 Серия 2214BR - двухрядная розетка с горизонтальным входом, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214B R - XX G 1 2   3 4 1) Серия 2) R: угловая 3) Количество позиций: 2-80 4) G: золочение     T: лужение Серия 2214CS - двухрядная розетка высотой 8,6 мм, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 C S - XX G - 86 1 2 3   4 5   6 1) Серия 2) C: однорядная 3) S: прямая 4) Количество позиций: 2-80 5) G: золочение     T: лужение 6) Высота: 8,6 мм Серия 2214DS - двухрядная розетка высотой 6,6 мм, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214D S - XX G - 66 1 2   3 4   5 1) Серия 2) S: прямая 3) Количество позиций: 2-80 4) G: золочение     SG: частичное золочение     T: лужение 5) Высота: 6,6 мм Серия 2214S (PBD-2xXX) - двухрядная прямая розетка высотой 3,6 мм, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 S - XX G - 36 1 2   3 4   5 1) Серия 2) S: прямая 3) Количество позиций: 2-80 4) G: золочение     T: лужение 5) Высота: 3,6 мм Серия 2214S (PBD-2xXX) - двухрядная розетка высотой 5,7 мм, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 S - XX G - 57 1 2   3 4   5 1) Серия 2) S: прямая     R: угловая 3) Количество позиций: 2-80 4) G: золочение     T: лужение 5) Высота: 5,7 мм Серия 2214S (PBD-2xXX) - двухрядная прямая розетка высотой 7,1 мм, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 S - XX G - 71 1 2   3 4   5 1) Серия 2) S: прямая 3) Количество позиций: 2-40 4) G: золочение     T: лужение 5) Высота: 7,1 мм Серия 2214S (PBD-2xXX) - двухрядная розетка высотой 8,5 мм, шаг 2,54 мм чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 S - XX G - 85 1 2   3 4   5 1) Серия 2) S: прямая     R: угловая 3) Количество позиций: 2-80 4) G: золочение     SG: частичное золочение     T: лужение 5) Высота: 8,5 мм Серия 2214SM (двухрядная розетка для поверхностного монтажа, шаг 2,54 мм) чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 SM - XX G - 75 1 2   3 4   5 1) Серия 2) SM: для поверхностного монтажа 3) Количество позиций: 2-80 4) G: золочение     T: лужение 5) Высота: 7,5 мм Серия 2214TB (двухрядная розетка с верхним входом, шаг 2,54 мм) чертеж Электрические характеристики: Максимальный ток: 3 А Максимальное переменное напряжение: 250 В Сопротивление контактов: 20 мОм Сопротивление изоляции: 1000 МОм (мин) Диэлектрическая стойкость:    переменное напряжение 1000В в течение 1 мин. Рабочая температура: -25...+125°С Применяется с серией 2213 Материал: Изолятор: PBT UL94V-0 Контакты: медный сплав, золочение, лужение 2214 TB - XX G - XX 1 2   3 4   5 1) Серия 2) TB: верхний вход 3) Количество позиций: 2-80 4) G: золочение     T: лужение 5) Расстояние между рядами:     03: 3,81 мм     05: 5,08 мм     07: 7,62 мм   Число позиций Размеры, мм Число позиций Размеры, мм Число позиций Размеры, мм Число позиций Размеры, мм A B A B A B A B 2 3,34   22 28,74 25,40 42 54,14 50,80 62 79,54 76,20 4 5,88 2,54 24 31,28 27,94 44 56,68 53,34 64 82,08 78,74 6 8,42 5,08 26 33,82 30,48 46 59,22 55,88 66 84,62 81,28 8 10,96 7,62 28 36,36 33,02 48 61,76 58,42 68 87,16 83,82 10 13,50 10,16 30 38,90 35,56 50 64,30 60,96 70 89,70 86,36 12 16,04 12,70 32 41,44 38,10 52 66,84 63,50 72 92,24 88,90 14 18,58 15,24 34 43,98 40,64 54 69,38 66,04 74 94,78 91,44 16 21,12 17,78 36 46,52 43,18 56 71,92 68,58 76 97,32 93,98 18 23,66 20,32 38 49,06 45,72 58 74,46 71,12 78 99,86 96,52 20 26,20 22,86 40 51,60 48,26 60 77,00 73,66 80 102,40 99,06
