Соединители штыревые в корпусах

Шаг 1,27 x 1,27 мм

2198R-XXG-XX, Шаг 1,27 x 1,27 мм, Соединители штыревые в корпусах

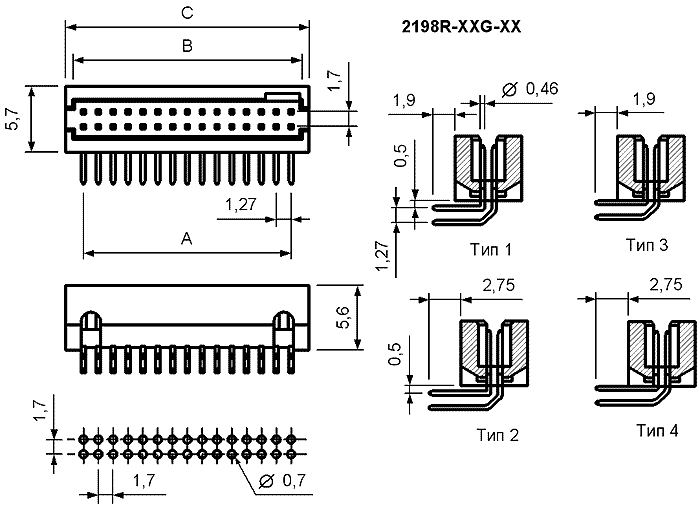

чертеж:
2198R-XXG-XX
  Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм (макс)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500 В в течение 1 мин.
Рабочая температура: -25 ... +125°С
Примененяется 2200SB серией

Материал:
Изолятор: Polyester UL94V-0
Контакты: позолоченная медь

2198 R - XX G - XX
  1   2     3

1) R: прямоугольный
2) Количество контактов:
    10 - 100

Кол-во
контактов
Размеры, мм
A B C
2x5 5,08 6,75 8,12
2x10 11,43 13,10 14,47
2x12 13,97 15,64 17,01
2x15 17,78 19,45 20,82
2x20 24,13 25,80 27,17
2x22 26,67 28,34 29,71
2x25 30,48 32,15 33,52
2x30 36,83 38,50 39,87
2x35 43,18 44,85 46,22
2x40 49,53 51,20 52,57
2x45 55,88 57,55 58,92
2x50 62,23 63,90 65,27

3) Тип:
    01: тип 1
    02: тип 2
    03: тип 3
    04: тип 4


2198S-XXG-AX, Соединители штыревые в корпусах

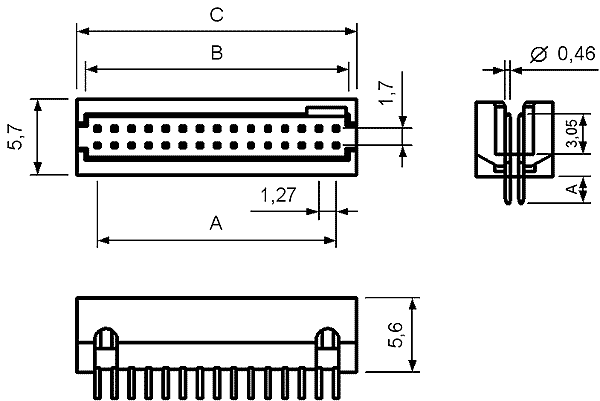

чертеж:
2198S-XXG-AX
  Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм (макс)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500 В в течение 1 мин.
Рабочая температура: -25 ... +125°С
Примененяется 2200SB серией

Материал:
Изолятор: Polyester UL94V-0
Контакты: позолоченная медь

2198 S - XX G - XX
  1   2     3

1) S: вертикальный тип
2) Количество контактов:
    10 - 100

Кол-во
контактов
Размеры, мм
A B C
2x5 5,08 6,75 9,39
2x12 13,97 15,64 18,34
2x15 17,78 19,45 22,09
2x20 24,13 25,80 28,44
2x22 26,67 28,34 31,04
2x25 30,48 32,15 34,79
2x30 36,83 38,50 41,14
2x35 43,18 44,85 47,99
2x40 49,53 51,20 53,84
2x45 55,88 57,55 60,19
2x50 62,23 63,90 66,54

3) Тип:
    A1: DIP 1,9 мм
    A2: DIP 2,75 мм


2198SM-XXG-PG, 2198SM-XXG-PG-90, Соединители штыревые в корпусах

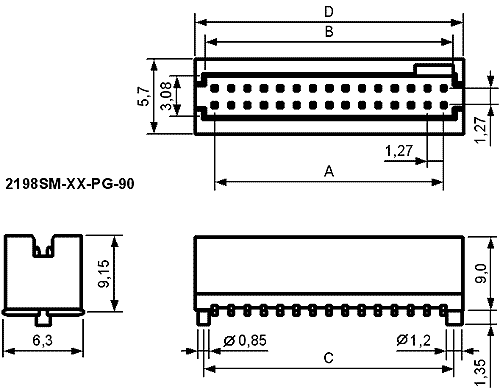

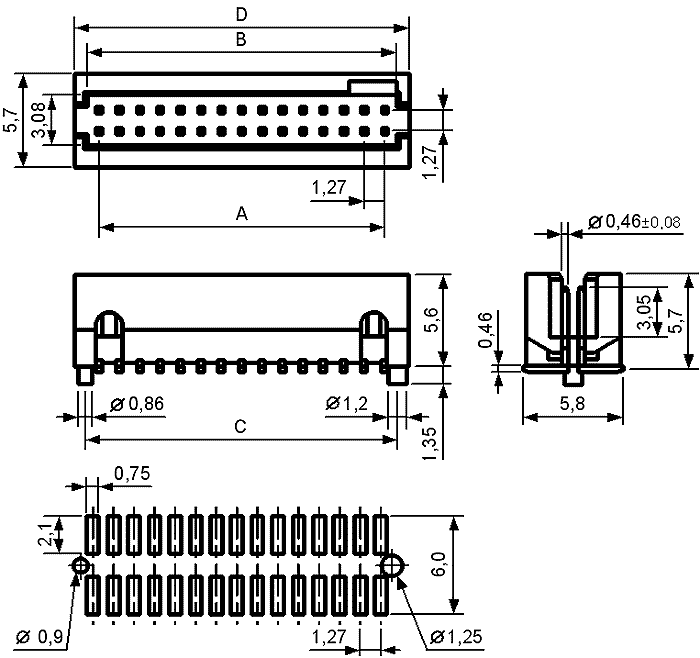

чертеж:
2198SM-XXG-PG
2198SM-XXG-PG-90
  Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм (макс)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500 В в течение 1 мин.
Рабочая температура: -25 ... +125°С
Примененяется 2200SB серией

Материал:
Изолятор: полистирол UL94V-0, нейлон 6Т
Контакты: фосфористая бронза, выводы для пайки луженые оловом

2198 S - XX G - XX
  1   2     3

1) SM: тип SMD
2) Количество контактов:
    10-100

Кол-во
контактов
Размеры, мм
A B C D
2x5 5,08 6,75 8,12 9,39
2x10 11,43 13,10 14,47 15,74
2x12 13,97 15,64 17,01 18,28
2x15 17,78 19,45 20,82 22,09
2x20 24,13 25,80 27,17 28,44
2x22 26,67 28,34 29,71 30,98
2x25 30,48 32,15 33,52 34,79
2x30 36,83 38,50 39,87 41,14
2x35 43,18 44,85 46,22 47,49
2x40 49,53 51,20 52,57 53,84
2x45 55,88 57,55 58,92 60,19
2x50 62,23 63,90 65,27 66,54

3) Тип:
    [ ]: без ориентира
    PG: с ориентиром
