| Разъемы круглые герметичные |
BLKF17 серия |
разъемы круглые пластиковые герметичные с классом защиты IP68, установочный диаметр 17 мм
|
|
|
| BLKF |
17 |
10 |
S |
- |
02 |
| 1 |
2 |
3 |
4 |
|
5 |
1) Серия круглых герметичных разъемов
BLKF
2) Диаметр посадочного отверстия в панели, мм
17: 17 мм
3) Тип соединителя
10: кабельная часть с фиксирующей гайкой
11: кабельная часть без фиксирующей гайки
12: панельная часть с фиксирующей гайкой
13: панельная часть с креплением винтами
4) Тип контактов
S: розетка
P: вилка

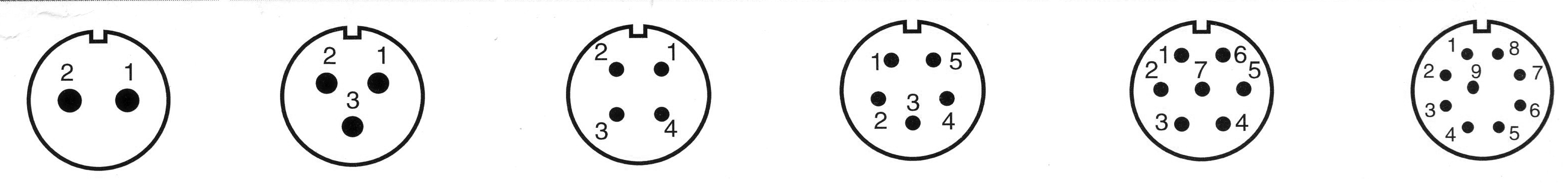

5) Количество контактов
02: 2 конт.; 03: 3 конт.
04: 4 конт.; 05: 5 конт.
06: 6 конт.; 07: 7 конт.
08: 8 конт.; 09: 9 конт.
12: 12 конт.
|
Разъемы данной серии обеспечивают надежное герметичное соединение кабеля с ответной частью на панель или двух кабелей друг с другом. |
| Материал корпуса |
нейлон-66, класс огнезащиты V-0 |
| Материал вставки |
PPS, макс.
температура 260 °С |
| Материал контактов |
золоченая латунь |
| Класс защиты |
IP68 |
| Ресурс |
500 циклов |
| Рабочая температура |
-25...+85°С |
|
Электрические характеристики:
| Количество контактов |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
| Номинальный ток, А |
10 |
10 |
5 |
5 |
5 |
5 |
5 |
| Диаметр контакта, мм |
1,5 |
1,5 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
| Номинальное напряжение, В |
500 |
500 |
500 |
500 |
500 |
400 |
400 |
| Напряжение пробоя диэлектрика, В (1 минута) |
1500 |
1500 |
1500 |
1500 |
1500 |
1200 |
1200 |
|
|

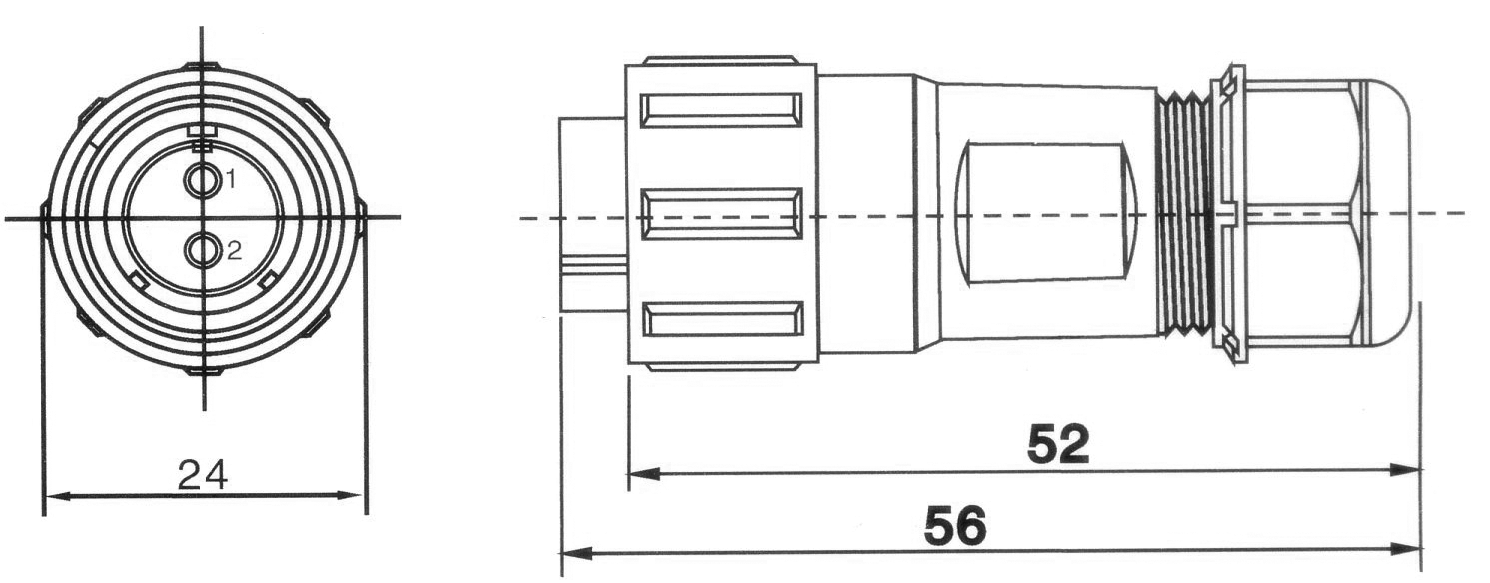

| BLKF1710P-xx |
Вилки герметичные с фиксирущей гайкой на кабель |
|
| 159748 |
BLKF1710P-02 |
2 |
1,5 |
10 |
500 |
1500 |
| 159749 |
BLKF1710P-03 |
3 |
1,5 |
10 |
500 |
1500 |
| 159750 |
BLKF1710P-04 |
4 |
1,0 |
5 |
500 |
1500 |
| 159751 |
BLKF1710P-05 |
5 |
1,0 |
5 |
500 |
1500 |
| 159752 |
BLKF1710P-07 |
7 |
1,0 |
5 |
400 |
1200 |
| 159753 |
BLKF1710P-09 |
9 |
1,0 |
5 |
400 |
1200 |
|
| BLKF1710S-xx |
Розетки герметичные с фиксирущей гайкой на кабель |
|
| 159754 |
BLKF1710S-02 |
2 |
1,5 |
10 |
500 |
1500 |
| 159755 |
BLKF1710S-03 |
3 |
1,5 |
10 |
500 |
1500 |
| 159756 |
BLKF1710S-04 |
4 |
1,0 |
5 |
500 |
1500 |
| 159757 |
BLKF1710S-05 |
5 |
1,0 |
5 |
500 |
1500 |
| 159758 |
BLKF1710S-07 |
7 |
1,0 |
5 |
400 |
1200 |
| 159759 |
BLKF1710S-09 |
9 |
1,0 |
5 |
400 |
1200 |
|

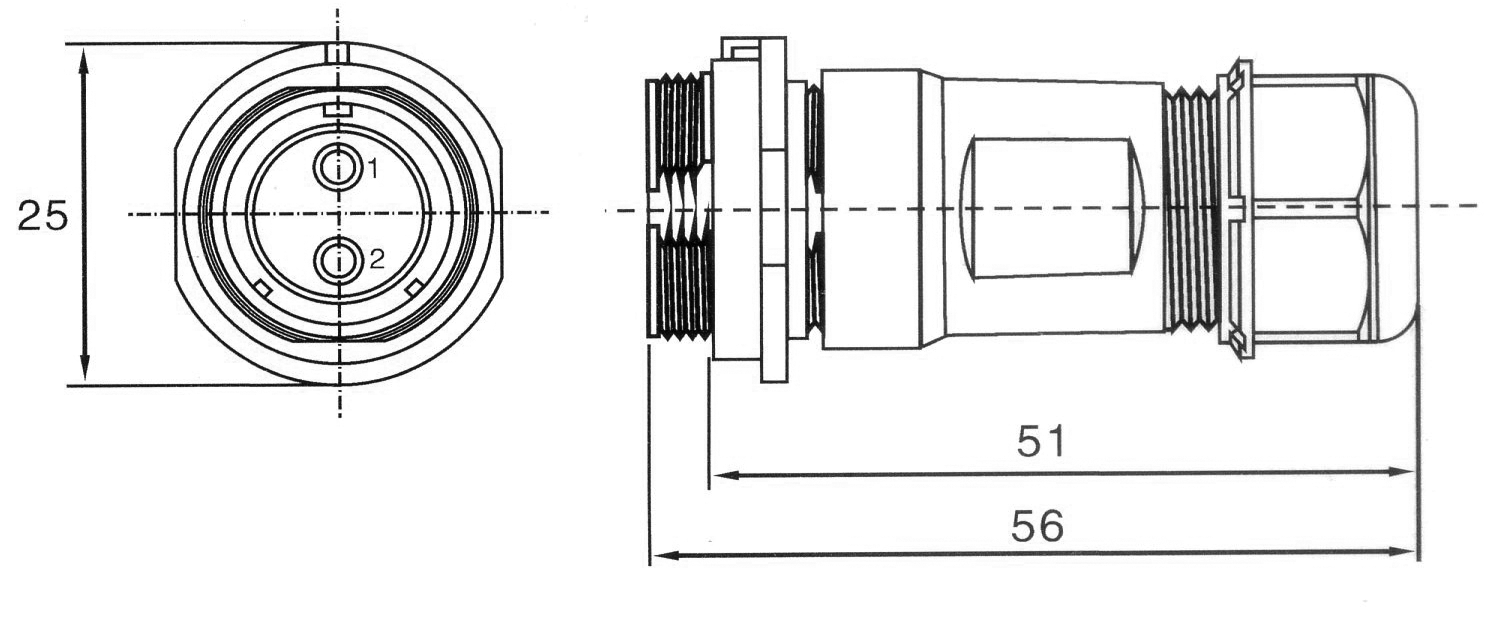

| BLKF1711P-xx |
Вилки герметичные без фиксирущей гайки на кабель |
|
| 159760 |
BLKF1711P-02 |
2 |
1,5 |
10 |
500 |
1500 |
| 159761 |
BLKF1711P-03 |
3 |
1,5 |
10 |
500 |
1500 |
| 159762 |
BLKF1711P-04 |
4 |
1,0 |
5 |
500 |
1500 |
| 159763 |
BLKF1711P-05 |
5 |
1,0 |
5 |
500 |
1500 |
| 159764 |
BLKF1711P-07 |
7 |
1,0 |
5 |
400 |
1200 |
| 159765 |
BLKF1711P-09 |
9 |
1,0 |
5 |
400 |
1200 |
|
| BLKF1711S-xx |
Розетки герметичные без фиксирущей гайки на кабель |
|
| 159766 |
BLKF1711S-02 |
2 |
1,5 |
10 |
500 |
1500 |
| 159767 |
BLKF1711S-03 |
3 |
1,5 |
10 |
500 |
1500 |
| 159768 |
BLKF1711S-04 |
4 |
1,0 |
5 |
500 |
1500 |
| 159769 |
BLKF1711S-05 |
5 |
1,0 |
5 |
500 |
1500 |
| 159770 |
BLKF1711S-07 |
7 |
1,0 |
5 |
400 |
1200 |
| 159771 |
BLKF1711S-09 |
9 |
1,0 |
5 |
400 |
1200 |
|

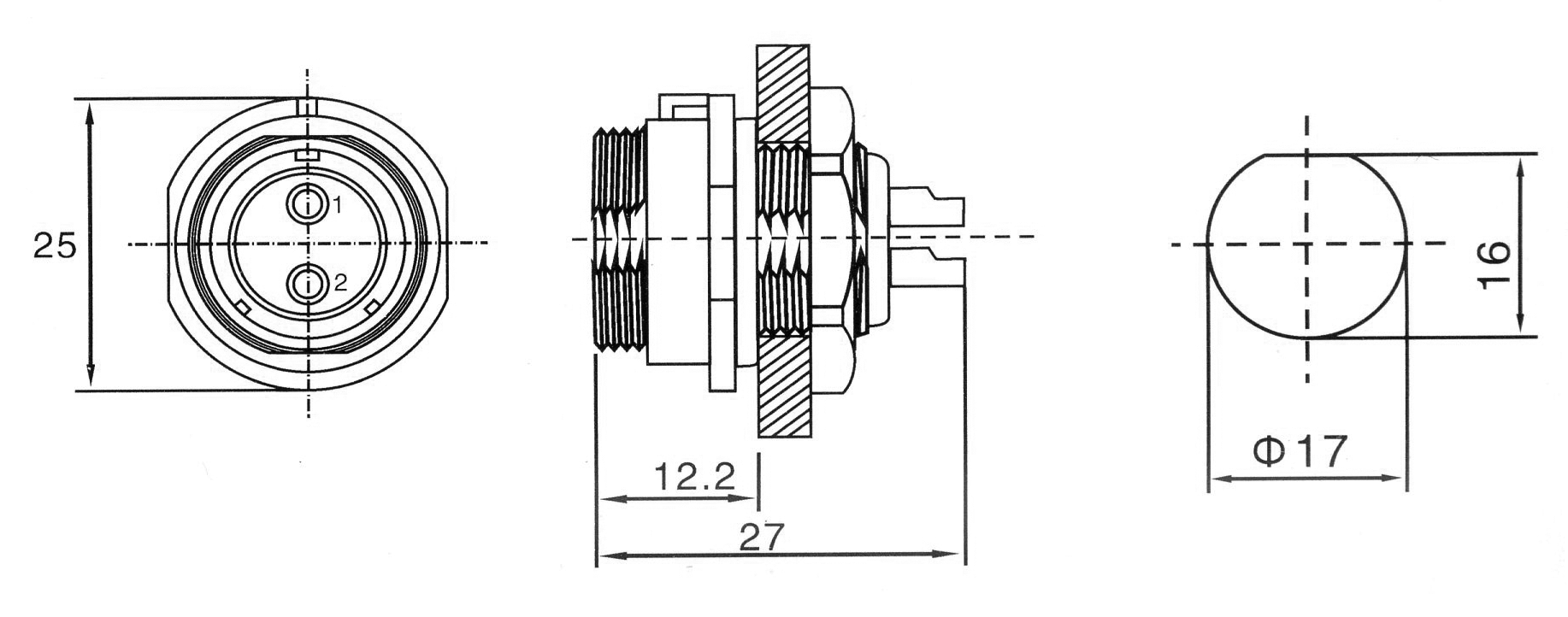

| BLKF1712P-xx |
Вилки герметичные с фиксирущей гайкой на панель |
|
| 159772 |
BLKF1712P-02 |
2 |
1,5 |
10 |
500 |
1500 |
| 159773 |
BLKF1712P-03 |
3 |
1,5 |
10 |
500 |
1500 |
| 159774 |
BLKF1712P-04 |
4 |
1,0 |
5 |
500 |
1500 |
| 159775 |
BLKF1712P-05 |
5 |
1,0 |
5 |
500 |
1500 |
| 159776 |
BLKF1712P-07 |
7 |
1,0 |
5 |
400 |
1200 |
| 159777 |
BLKF1712P-09 |
9 |
1,0 |
5 |
400 |
1200 |
|
| BLKF1712S-xx |
Розетки герметичные с фиксирущей гайкой на панель |
|
| 159778 |
BLKF1712S-02 |
2 |
1,5 |
10 |
500 |
1500 |
| 159779 |
BLKF1712S-03 |
3 |
1,5 |
10 |
500 |
1500 |
| 159780 |
BLKF1712S-04 |
4 |
1,0 |
5 |
500 |
1500 |
| 159781 |
BLKF1712S-05 |
5 |
1,0 |
5 |
500 |
1500 |
| 159782 |
BLKF1712S-07 |
7 |
1,0 |
5 |
400 |
1200 |
| 159783 |
BLKF1712S-09 |
9 |
1,0 |
5 |
400 |
1200 |
|
|
|
|
|
