| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
XS10 серия |

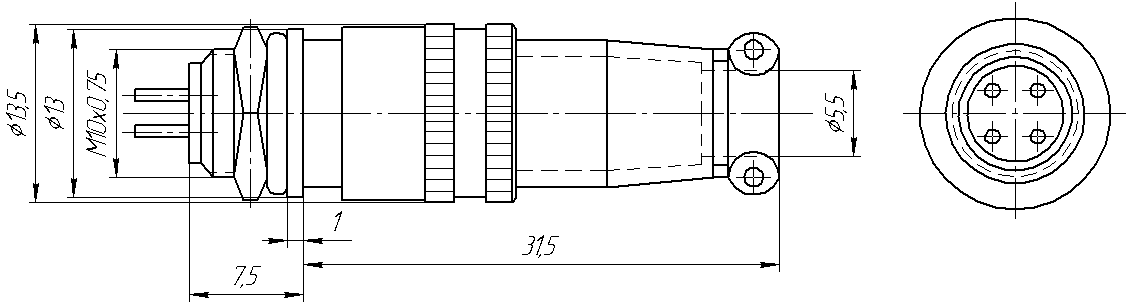

| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 10 мм |
| XS10 |
- |
XX |
PW/YC |
B |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
XS10
2) Количество контактов (2...5):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS10 серии под отверстие в прибор диаметром 10 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS10 серии под отверстие в прибор диаметром 10 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS10 серии под отверстие в прибор диаметром 10 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS10 серии под отверстие в прибор диаметром 10 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS10 серии под отверстие в прибор диаметром 10 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS10 серии под отверстие в прибор диаметром 10 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS10 серии под отверстие в прибор диаметром 10 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2/3/4/5 |
| Максимальный ток, А: |
6 |
| Номинальное напряжение, В: |
250 |
| Пробойное напряжение, В: |
1500 |
| Сопротивление изоляции, МОм: |
>1000 |
| Сопротивление контактов, мОм: |
<5 |
| Температура рабочая, град. С: |
-55...+85 |
| Ресурс, циклов: |
1000 |
|
 Расположение контактов
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
5 конт. |
|
 |
204786 |
XS10-2PC |
2 |
вилка на кабель |
| 204810 |
XS10-2PC-B |
2 |
вилка на кабель, чернение |
 |
204788 |
XS10-2PC/YW |
2 |
комплект: вилка на кабель+розетка на прибор |
| 204812 |
XS10-2PC/YW-B |
2 |
комплект: вилка на кабель+розетка на прибор, чернение |
 |
204789 |
XS10-2PW |
2 |
вилка на прибор |
| 204813 |
XS10-2PW-B |
2 |
вилка на прибор, чернение |
 |
40111 |
XS10-2PW/YC |
2 |
комплект: вилка на прибор+розетка на кабель |
| 204814 |
XS10-2PW/YC-B |
2 |
комплект: вилка на прибор+розетка на кабель, чернение |
 |
204790 |
XS10-2YC |
2 |
розетка на кабель |
| 204815 |
XS10-2YC-B |
2 |
розетка на кабель, чернение |
 |
204791 |
XS10-2YW |
2 |
розетка на прибор |
| 204816 |
XS10-2YW-B |
2 |
розетка на прибор, чернение |
 |
204792 |
XS10-3PC |
3 |
вилка на кабель |
| 204817 |
XS10-3PC-B |
3 |
вилка на кабель, чернение |
 |
204794 |
XS10-3PC/YW |
3 |
комплект: вилка на кабель+розетка на прибор |
| 204819 |
XS10-3PC/YW-B |
3 |
комплект: вилка на кабель+розетка на прибор, чернение |
 |
204795 |
XS10-3PW |
3 |
вилка на прибор |
| 204820 |
XS10-3PW-B |
3 |
вилка на прибор, чернение |
 |
40110 |
XS10-3PW/YC |
3 |
комплект: вилка на прибор+розетка на кабель |
| 204821 |
XS10-3PW/YC-B |
3 |
комплект: вилка на прибор+розетка на кабель, чернение |
 |
204796 |
XS10-3YC |
3 |
розетка на кабель |
| 204822 |
XS10-3YC-B |
3 |
розетка на кабель, чернение |
 |
204797 |
XS10-3YW |
3 |
розетка на прибор |
| 204823 |
XS10-3YW-B |
3 |
розетка на прибор, чернение |
 |
204798 |
XS10-4PC |
4 |
вилка на кабель |
| 204824 |
XS10-4PC-B |
4 |
вилка на кабель, чернение |
 |
204800 |
XS10-4PC/YW |
4 |
комплект: вилка на кабель+розетка на прибор |
| 204826 |
XS10-4PC/YW-B |
4 |
комплект: вилка на кабель+розетка на прибор, чернение |
 |
204801 |
XS10-4PW |
4 |
вилка на прибор |
| 204827 |
XS10-4PW-B |
4 |
вилка на прибор, чернение |
 |
40109 |
XS10-4PW/YC |
4 |
комплект: вилка на прибор+розетка на кабель |
| 204828 |
XS10-4PW/YC-B |
4 |
комплект: вилка на прибор+розетка на кабель, чернение |
 |
204802 |
XS10-4YC |
4 |
розетка на кабель |
| 204829 |
XS10-4YC-B |
4 |
розетка на кабель, чернение |
 |
204803 |
XS10-4YW |
4 |
розетка на прибор |
| 204830 |
XS10-4YW-B |
4 |
розетка на прибор, чернение |
 |
204804 |
XS10-5PC |
5 |
вилка на кабель |
| 204831 |
XS10-5PC-B |
5 |
вилка на кабель, чернение |
|
204806 |
XS10-5PC/YW |
5 |
комплект: вилка на кабель+розетка на прибор |
| 204833 |
XS10-5PC/YW-B |
5 |
комплект: вилка на кабель+розетка на прибор, чернение |
|
204807 |
XS10-5PW |
5 |
вилка на прибор |
| 204834 |
XS10-5PW-B |
5 |
вилка на прибор, чернение |
|
40108 |
XS10-5PW/YC |
5 |
комплект: вилка на прибор+розетка на кабель |
| 204835 |
XS10-5PW/YC-B |
5 |
комплект: вилка на прибор+розетка на кабель, чернение |
|
204808 |
XS10-5YC |
5 |
розетка на кабель |
| 204836 |
XS10-5YC-B |
5 |
розетка на кабель, чернение |
|
204809 |
XS10-5YW |
5 |
розетка на прибор |
| 204837 |
XS10-5YW-B |
5 |
розетка на прибор, чернение |
|
|
|
|
|
|
