Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

X16 серия
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 16 мм
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 16 мм
X16 - XX PW/YC B
1   2 3 4

1) Серия:
     X16
2) Количество контактов (2...9):
     XX
3) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый


Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X16 серии под отверстие в прибор диаметром 16 мм изготавливаются с резьбовым соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X16 серии под отверстие в прибор диаметром 16 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X16 серии под отверстие в прибор диаметром 16 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X16 серии под отверстие в прибор диаметром 16 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X16 серии под отверстие в прибор диаметром 16 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X16 серии под отверстие в прибор диаметром 16 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) X16 серии под отверстие в прибор диаметром 16 мм уточняйте у наших менеджеров.

Количество контактов: 2/3/4/5/6/7/8/9
Максимальный ток, А: 5
Номинальное напряжение, В: 250
Сопротивление изоляции, МОм: >1000
Сопротивление контактов, мОм: <5
Диаметр контактов, мм: 1
Температура рабочая, град. С: -55...+85
Ресурс, циклов: 1000

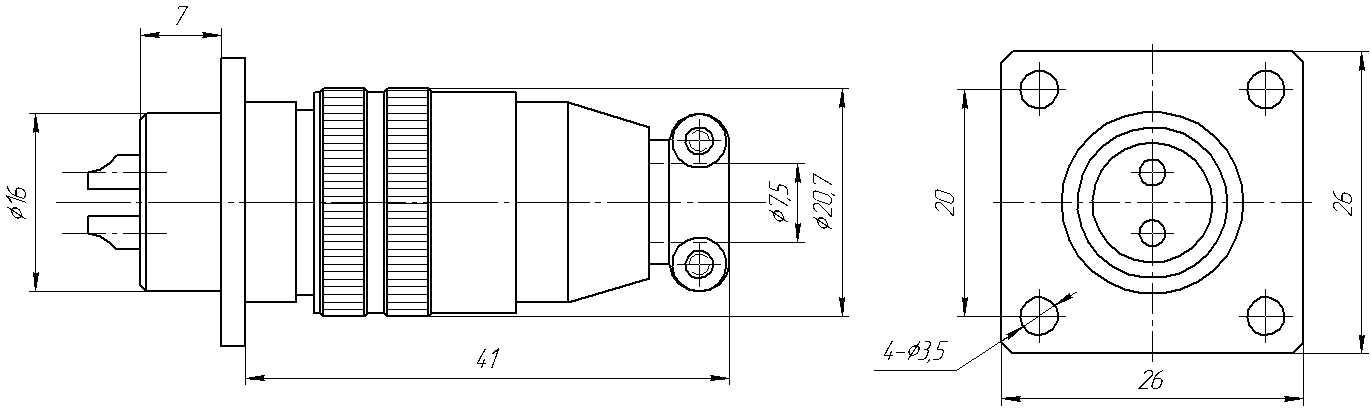

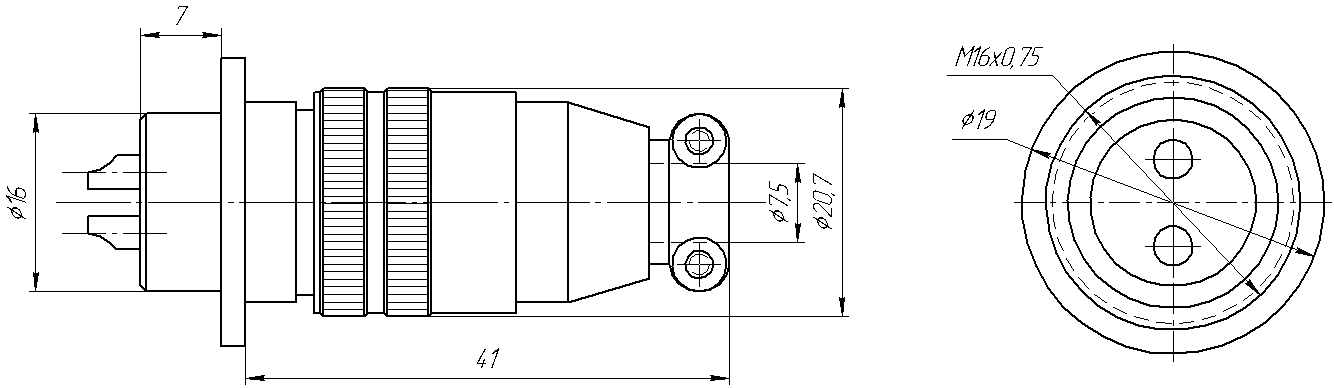

комплект: вилка на прибор+розетка на кабель комплект: вилка с фланцем на прибор+розетка на кабель
Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) X16 серии - комплект: вилка на прибор+розетка на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) X16 серии - комплект: вилка с фланцем на прибор+розетка на кабель

Расположение контактов
2 конт. 3 конт. 4 конт. 5 конт. 6 конт. 7 конт. 8 конт. 9 конт.



Внешний вид Код
товара		 Марка Количество
контактов		 Описание
вилка на кабель 204976 X16-2PC 2 вилка на кабель
205058 X16-2PC-B 2 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 204978 X16-2PC/YW 2 комплект: вилка на кабель+розетка на прибор
205060 X16-2PC/YW-B 2 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 204979 X16-2PC/YWF 2 комплект: вилка на кабель+розетка с фланцем на прибор
205061 X16-2PC/YWF-B 2 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 204980 X16-2PW 2 вилка на прибор
205062 X16-2PW-B 2 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 151627 X16-2PW/YC 2 комплект: вилка на прибор+розетка на кабель
205063 X16-2PW/YC-B 2 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 204981 X16-2PWF 2 вилка с фланцем на прибор
205064 X16-2PWF-B 2 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 204982 X16-2PWF/YC 2 комплект: вилка с фланцем на прибор+розетка на кабель
205065 X16-2PWF/YC-B 2 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 204983 X16-2YC 2 розетка на кабель
205066 X16-2YC-B 2 розетка на кабель, чернение
розетка на прибор 204984 X16-2YW 2 розетка на прибор
205067 X16-2YW-B 2 розетка на прибор, чернение
розетка с фланцем на прибор 204985 X16-2YWF 2 розетка с фланцем на прибор
205068 X16-2YWF-B 2 розетка с фланцем на прибор, чернение
вилка на кабель 204986 X16-3PC 3 вилка на кабель
205069 X16-3PC-B 3 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 204988 X16-3PC/YW 3 комплект: вилка на кабель+розетка на прибор
205071 X16-3PC/YW-B 3 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 204989 X16-3PC/YWF 3 комплект: вилка на кабель+розетка с фланцем на прибор
205072 X16-3PC/YWF-B 3 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 204990 X16-3PW 3 вилка на прибор
205073 X16-3PW-B 3 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 37530 X16-3PW/YC 3 комплект: вилка на прибор+розетка на кабель
205074 X16-3PW/YC-B 3 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 204991 X16-3PWF 3 вилка с фланцем на прибор
205075 X16-3PWF-B 3 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 204992 X16-3PWF/YC 3 комплект: вилка с фланцем на прибор+розетка на кабель
205076 X16-3PWF/YC-B 3 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 204993 X16-3YC 3 розетка на кабель
205077 X16-3YC-B 3 розетка на кабель, чернение
розетка на прибор 204994 X16-3YW 3 розетка на прибор
205079 X16-3YW-B 3 розетка на прибор, чернение
розетка с фланцем на прибор 204995 X16-3YWF 3 розетка с фланцем на прибор
205080 X16-3YWF-B 3 розетка с фланцем на прибор, чернение
вилка на кабель 204996 X16-4PC 4 вилка на кабель
205081 X16-4PC-B 4 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 204998 X16-4PC/YW 4 комплект: вилка на кабель+розетка на прибор
205083 X16-4PC/YW-B 4 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 204999 X16-4PC/YWF 4 комплект: вилка на кабель+розетка с фланцем на прибор
205084 X16-4PC/YWF-B 4 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 205000 X16-4PW 4 вилка на прибор
205085 X16-4PW-B 4 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 56540 X16-4PW/YC 4 комплект: вилка на прибор+розетка на кабель
205086 X16-4PW/YC-B 4 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 205001 X16-4PWF 4 вилка с фланцем на прибор
205087 X16-4PWF-B 4 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 205002 X16-4PWF/YC 4 комплект: вилка с фланцем на прибор+розетка на кабель
205088 X16-4PWF/YC-B 4 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 205003 X16-4YC 4 розетка на кабель
205089 X16-4YC-B 4 розетка на кабель, чернение
розетка на прибор 205004 X16-4YW 4 розетка на прибор
205090 X16-4YW-B 4 розетка на прибор, чернение
розетка с фланцем на прибор 205005 X16-4YWF 4 розетка с фланцем на прибор
205091 X16-4YWF-B 4 розетка с фланцем на прибор, чернение
вилка на кабель 205006 X16-5PC 5 вилка на кабель
205092 X16-5PC-B 5 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 205008 X16-5PC/YW 5 комплект: вилка на кабель+розетка на прибор
205094 X16-5PC/YW-B 5 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 205009 X16-5PC/YWF 5 комплект: вилка на кабель+розетка с фланцем на прибор
205095 X16-5PC/YWF-B 5 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 205010 X16-5PW 5 вилка на прибор
205096 X16-5PW-B 5 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 151628 X16-5PW/YC 5 комплект: вилка на прибор+розетка на кабель
205097 X16-5PW/YC-B 5 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 205011 X16-5PWF 5 вилка с фланцем на прибор
205098 X16-5PWF-B 5 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 205012 X16-5PWF/YC 5 комплект: вилка с фланцем на прибор+розетка на кабель
205099 X16-5PWF/YC-B 5 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 205013 X16-5YC 5 розетка на кабель
205100 X16-5YC-B 5 розетка на кабель, чернение
розетка на прибор 205014 X16-5YW 5 розетка на прибор
205101 X16-5YW-B 5 розетка на прибор, чернение
розетка с фланцем на прибор 205015 X16-5YWF 5 розетка с фланцем на прибор
205102 X16-5YWF-B 5 розетка с фланцем на прибор, чернение
вилка на кабель 205016 X16-6PC 6 вилка на кабель
205103 X16-6PC-B 6 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 205018 X16-6PC/YW 6 комплект: вилка на кабель+розетка на прибор
205105 X16-6PC/YW-B 6 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 205019 X16-6PC/YWF 6 комплект: вилка на кабель+розетка с фланцем на прибор
205106 X16-6PC/YWF-B 6 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 205020 X16-6PW 6 вилка на прибор
205107 X16-6PW-B 6 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 205021 X16-6PW/YC 6 комплект: вилка на прибор+розетка на кабель
205108 X16-6PW/YC-B 6 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 205022 X16-6PWF 6 вилка с фланцем на прибор
205109 X16-6PWF-B 6 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 205023 X16-6PWF/YC 6 комплект: вилка с фланцем на прибор+розетка на кабель
205110 X16-6PWF/YC-B 6 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 205024 X16-6YC 6 розетка на кабель
205111 X16-6YC-B 6 розетка на кабель, чернение
розетка на прибор 205025 X16-6YW 6 розетка на прибор
205112 X16-6YW-B 6 розетка на прибор, чернение
розетка с фланцем на прибор 205026 X16-6YWF 6 розетка с фланцем на прибор
205113 X16-6YWF-B 6 розетка с фланцем на прибор, чернение
вилка на кабель 205027 X16-7PC 7 вилка на кабель
205114 X16-7PC-B 7 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 205029 X16-7PC/YW 7 комплект: вилка на кабель+розетка на прибор
205116 X16-7PC/YW-B 7 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 205030 X16-7PC/YWF 7 комплект: вилка на кабель+розетка с фланцем на прибор
205117 X16-7PC/YWF-B 7 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 205031 X16-7PW 7 вилка на прибор
205118 X16-7PW-B 7 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 56539 X16-7PW/YC 7 комплект: вилка на прибор+розетка на кабель
205119 X16-7PW/YC-B 7 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 205032 X16-7PWF 7 вилка с фланцем на прибор
205120 X16-7PWF-B 7 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 205033 X16-7PWF/YC 7 комплект: вилка с фланцем на прибор+розетка на кабель
205121 X16-7PWF/YC-B 7 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 205034 X16-7YC 7 розетка на кабель
205122 X16-7YC-B 7 розетка на кабель, чернение
розетка на прибор 205035 X16-7YW 7 розетка на прибор
205123 X16-7YW-B 7 розетка на прибор, чернение
розетка с фланцем на прибор 205036 X16-7YWF 7 розетка с фланцем на прибор
205124 X16-7YWF-B 7 розетка с фланцем на прибор, чернение
вилка на кабель 205037 X16-8PC 8 вилка на кабель
205125 X16-8PC-B 8 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 205039 X16-8PC/YW 8 комплект: вилка на кабель+розетка на прибор
205127 X16-8PC/YW-B 8 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 205040 X16-8PC/YWF 8 комплект: вилка на кабель+розетка с фланцем на прибор
205128 X16-8PC/YWF-B 8 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 205041 X16-8PW 8 вилка на прибор
205129 X16-8PW-B 8 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 205042 X16-8PW/YC 8 комплект: вилка на прибор+розетка на кабель
205130 X16-8PW/YC-B 8 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 205043 X16-8PWF 8 вилка с фланцем на прибор
205131 X16-8PWF-B 8 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 205044 X16-8PWF/YC 8 комплект: вилка с фланцем на прибор+розетка на кабель
205132 X16-8PWF/YC-B 8 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 205045 X16-8YC 8 розетка на кабель
205133 X16-8YC-B 8 розетка на кабель, чернение
розетка на прибор 205046 X16-8YW 8 розетка на прибор
205134 X16-8YW-B 8 розетка на прибор, чернение
розетка с фланцем на прибор 205047 X16-8YWF 8 розетка с фланцем на прибор
205135 X16-8YWF-B 8 розетка с фланцем на прибор, чернение
вилка на кабель 205048 X16-9PC 9 вилка на кабель
205136 X16-9PC-B 9 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 205050 X16-9PC/YW 9 комплект: вилка на кабель+розетка на прибор
205138 X16-9PC/YW-B 9 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 205051 X16-9PC/YWF 9 комплект: вилка на кабель+розетка с фланцем на прибор
205139 X16-9PC/YWF-B 9 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на прибор 205052 X16-9PW 9 вилка на прибор
205140 X16-9PW-B 9 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 56541 X16-9PW/YC 9 комплект: вилка на прибор+розетка на кабель
205141 X16-9PW/YC-B 9 комплект: вилка на прибор+розетка на кабель, чернение
вилка с фланцем на прибор 205053 X16-9PWF 9 вилка с фланцем на прибор
205142 X16-9PWF-B 9 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 205054 X16-9PWF/YC 9 комплект: вилка с фланцем на прибор+розетка на кабель
205143 X16-9PWF/YC-B 9 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
розетка на кабель 205055 X16-9YC 9 розетка на кабель
205144 X16-9YC-B 9 розетка на кабель, чернение
розетка на прибор 205056 X16-9YW 9 розетка на прибор
205145 X16-9YW-B 9 розетка на прибор, чернение
розетка с фланцем на прибор 205057 X16-9YWF 9 розетка с фланцем на прибор
205146 X16-9YWF-B 9 розетка с фланцем на прибор, чернение



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
Поиск электронных компонентов   Лучший отечественный поисковик     ©1990-2024 Компания ДАРТ. Все права защищены.
