Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
XS9 серия |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 9 мм |
![Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 9 мм](../images/xs9.jpg)
|
1) Серия: XS9
2) Количество контактов (2...7): XX
3) Тип: PC: вилка на кабель PW: вилка на прибор YC: розетка на кабель YW: розетка на прибор PC/YW: вилка на кабель+розетка на прибор PW/YC: вилка на прибор+розетка на кабель PC/YC: вилка на кабель+розетка на кабель
4) Покрытие: [ ] пусто: никелированный B: черненый возможен при заказе от 1000 штук одного типа
|
|
|
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS9 серии под отверстие в прибор диаметром 9 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS9 серии под отверстие в прибор диаметром 9 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS9 серии под отверстие в прибор диаметром 9 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS9 серии под отверстие в прибор диаметром 9 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS9 серии под отверстие в прибор диаметром 9 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS9 серии под отверстие в прибор диаметром 9 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS9 серии под отверстие в прибор диаметром 9 мм уточняйте у наших менеджеров.
|
Количество контактов: |
2/3/4/5/6/7 |
Максимальный ток, А: |
6 |
Номинальное напряжение, В: |
250 |
Пробойное напряжение, В: |
1500 |
Сопротивление изоляции, МОм: |
>1000 |
Сопротивление контактов, мОм: |
<5 |
Температура рабочая, град. С: |
-55...+85 |
Ресурс, циклов: |
1000 |
|
комплект: вилка на прибор+розетка на кабель |
комплект: вилка на прибор+розетка на кабель |
комплект: вилка на прибор+розетка на кабель |
комплект: вилка на прибор+розетка на кабель |

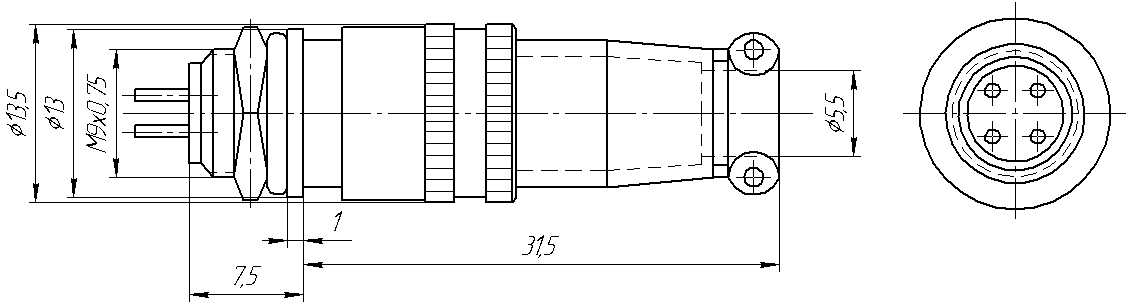

![Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS9 серии - комплект: вилка на прибор+розетка на кабель](../images/xs9a.gif) |

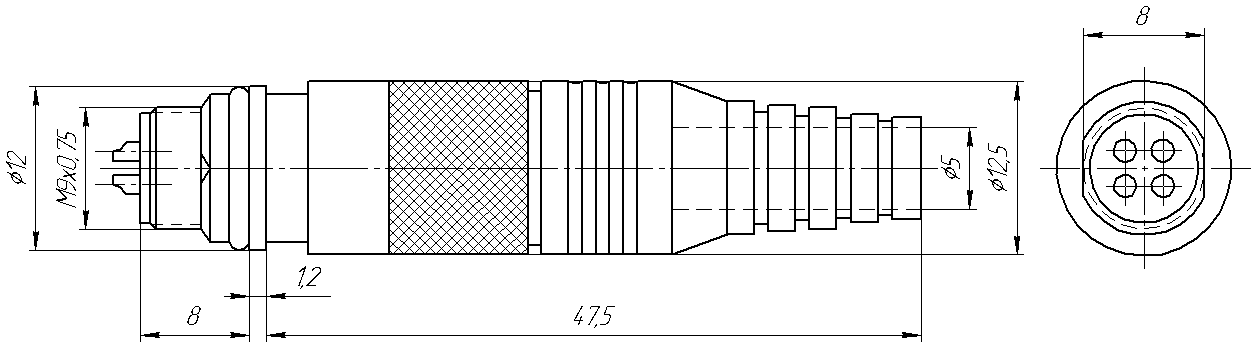

![Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS9 серии - комплект: вилка на прибор+розетка на кабель](../images/xs9e.gif) |

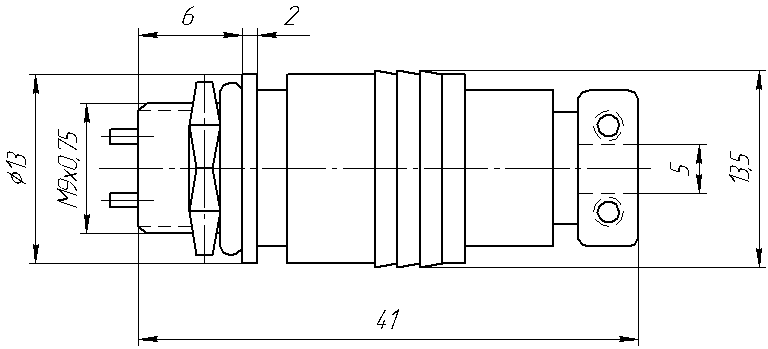

![Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS9 серии - комплект: вилка на прибор+розетка на кабель](../images/xs9f.gif) |

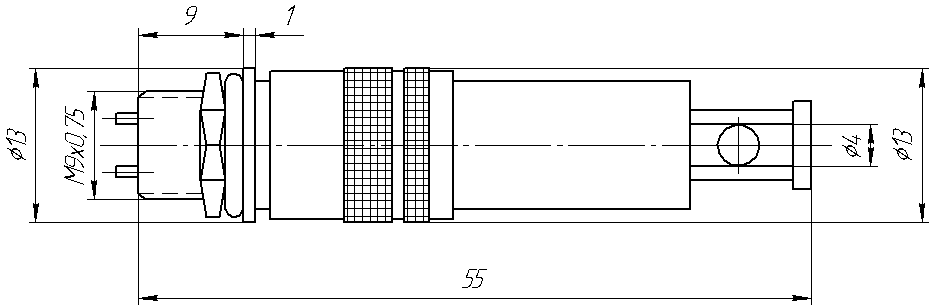

![Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS9 серии - комплект: вилка на прибор+розетка на кабель](../images/xs9g.gif) |
Расположение контактов
![](../images/02pin.gif) |
![](../images/03pin.gif) |
![](../images/04pin.gif) |
![](../images/05pin.gif) |
![](../images/06pin.gif) |
![](../images/07pin.gif) |
2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
|
![вилка на кабель](../images/xs8-2pc.jpg) |
204738 |
XS9-2PC |
2 |
вилка на кабель, никелирование |
![комплект: вилка на кабель+розетка на прибор](../images/xs8-2pcyw.jpg) |
204740 |
XS9-2PC/YW |
2 |
комплект: вилка на кабель+розетка на прибор, никелирование |
![вилка на прибор](../images/xs8-2pw.jpg) |
204741 |
XS9-2PW |
2 |
вилка на прибор, никелирование |
![комплект: вилка на прибор+розетка на кабель](../images/xs8-2pwyc.jpg) |
36518 |
XS9-2PW/YC |
2 |
комплект: вилка на прибор+розетка на кабель, никелирование |
![розетка на кабель](../images/xs8-2yc.jpg) |
204742 |
XS9-2YC |
2 |
розетка на кабель, никелирование |
![розетка на прибор](../images/xs8-2yw.jpg) |
204743 |
XS9-2YW |
2 |
розетка на прибор, никелирование |
![вилка на кабель](../images/xs8-3pc.jpg) |
204744 |
XS9-3PC |
3 |
вилка на кабель, никелирование |
![комплект: вилка на кабель+розетка на прибор](../images/xs8-3pcyw.jpg) |
56289 |
XS9-3PC/YW |
3 |
комплект: вилка на кабель+розетка на прибор, никелирование |
![вилка на прибор](../images/xs8-3pw.jpg) |
204746 |
XS9-3PW |
3 |
вилка на прибор, никелирование |
![комплект: вилка на прибор+розетка на кабель](../images/xs8-3pwyc.jpg) |
40107 |
XS9-3PW/YC |
3 |
комплект: вилка на прибор+розетка на кабель, никелирование |
![розетка на кабель](../images/xs8-3yc.jpg) |
204747 |
XS9-3YC |
3 |
розетка на кабель, никелирование |
![розетка на прибор](../images/xs8-3yw.jpg) |
204748 |
XS9-3YW |
3 |
розетка на прибор, никелирование |
![вилка на кабель](../images/xs8-4pc.jpg) |
204749 |
XS9-4PC |
4 |
вилка на кабель, никелирование |
![комплект: вилка на кабель+розетка на прибор](../images/xs8-4pcyw.jpg) |
56290 |
XS9-4PC/YW |
4 |
комплект: вилка на кабель+розетка на прибор, никелирование |
![вилка на прибор](../images/xs8-4pw.jpg) |
204751 |
XS9-4PW |
4 |
вилка на прибор, никелирование |
![комплект: вилка на прибор+розетка на кабель](../images/xs8-4pwyc.jpg) |
36517 |
XS9-4PW/YC |
4 |
комплект: вилка на прибор+розетка на кабель, никелирование |
![розетка на кабель](../images/xs8-4yc.jpg) |
37375 |
XS9-4YC |
4 |
розетка на кабель, никелирование |
![розетка на прибор](../images/xs8-4yw.jpg) |
204752 |
XS9-4YW |
4 |
розетка на прибор, никелирование |
![вилка на кабель](../../../../images/nophoto.jpg) |
204753 |
XS9-5PC |
5 |
вилка на кабель, никелирование |
![комплект: вилка на кабель+розетка на прибор](../../../../images/nophoto.jpg) |
56291 |
XS9-5PC/YW |
5 |
комплект: вилка на кабель+розетка на прибор, никелирование |
![вилка на прибор](../../../../images/nophoto.jpg) |
204755 |
XS9-5PW |
5 |
вилка на прибор, никелирование |
![комплект: вилка на прибор+розетка на кабель](../../../../images/nophoto.jpg) |
40023 |
XS9-5PW/YC |
5 |
комплект: вилка на прибор+розетка на кабель, никелирование |
![розетка на кабель](../../../../images/nophoto.jpg) |
204756 |
XS9-5YC |
5 |
розетка на кабель, никелирование |
![розетка на прибор](../../../../images/nophoto.jpg) |
204757 |
XS9-5YW |
5 |
розетка на прибор, никелирование |
![вилка на кабель](../images/xs8-2pc-b.jpg) |
204758 |
XS9-2PC-B |
2 |
вилка на кабель, чернение |
![комплект: вилка на кабель+розетка на прибор](../images/xs8-2pcyw-b.jpg) |
204760 |
XS9-2PC/YW-B |
2 |
комплект: вилка на кабель+розетка на прибор, чернение |
![вилка на прибор](../images/xs8-2pw-b.jpg) |
204761 |
XS9-2PW-B |
2 |
вилка на прибор, чернение |
![комплект: вилка на прибор+розетка на кабель](../images/xs8-2pwyc-b.jpg) |
204762 |
XS9-2PW/YC-B |
2 |
комплект: вилка на прибор+розетка на кабель, чернение |
![розетка на кабель](../images/xs8-2yc-b.jpg) |
204763 |
XS9-2YC-B |
2 |
розетка на кабель, чернение |
![розетка на прибор](../images/xs8-2yw-b.jpg) |
204764 |
XS9-2YW-B |
2 |
розетка на прибор, чернение |
![вилка на кабель](../images/xs8-3pc-b.jpg) |
204765 |
XS9-3PC-B |
3 |
вилка на кабель, чернение |
![комплект: вилка на кабель+розетка на прибор](../images/xs8-3pcyw-b.jpg) |
204767 |
XS9-3PC/YW-B |
3 |
комплект: вилка на кабель+розетка на прибор, чернение |
![вилка на прибор](../images/xs8-3pw-b.jpg) |
204768 |
XS9-3PW-B |
3 |
вилка на прибор, чернение |
![комплект: вилка на прибор+розетка на кабель](../images/xs8-3pwyc-b.jpg) |
204769 |
XS9-3PW/YC-B |
3 |
комплект: вилка на прибор+розетка на кабель, чернение |
![розетка на кабель](../images/xs8-3yc-b.jpg) |
204770 |
XS9-3YC-B |
3 |
розетка на кабель, чернение |
![розетка на прибор](../images/xs8-3yw-b.jpg) |
204771 |
XS9-3YW-B |
3 |
розетка на прибор, чернение |
![вилка на кабель](../images/xs8-4pc-b.jpg) |
204772 |
XS9-4PC-B |
4 |
вилка на кабель, чернение |
![комплект: вилка на кабель+розетка на прибор](../images/xs8-4pcyw-b.jpg) |
204774 |
XS9-4PC/YW-B |
4 |
комплект: вилка на кабель+розетка на прибор, чернение |
![вилка на прибор](../images/xs8-4pw-b.jpg) |
204775 |
XS9-4PW-B |
4 |
вилка на прибор, чернение |
![комплект: вилка на прибор+розетка на кабель](../images/xs8-4pwyc-b.jpg) |
204776 |
XS9-4PW/YC-B |
4 |
комплект: вилка на прибор+розетка на кабель, чернение |
![розетка на кабель](../images/xs8-4yc-b.jpg) |
204777 |
XS9-4YC-B |
4 |
розетка на кабель, чернение |
![розетка на прибор](../images/xs8-4yw-b.jpg) |
204778 |
XS9-4YW-B |
4 |
розетка на прибор, чернение |
![вилка на кабель](../../../../images/nophoto.jpg) |
204779 |
XS9-5PC-B |
5 |
вилка на кабель, чернение |
![комплект: вилка на кабель+розетка на прибор](../../../../images/nophoto.jpg) |
204781 |
XS9-5PC/YW-B |
5 |
комплект: вилка на кабель+розетка на прибор, чернение |
![вилка на прибор](../../../../images/nophoto.jpg) |
204782 |
XS9-5PW-B |
5 |
вилка на прибор, чернение |
![комплект: вилка на прибор+розетка на кабель](../../../../images/nophoto.jpg) |
204783 |
XS9-5PW/YC-B |
5 |
комплект: вилка на прибор+розетка на кабель, чернение |
![розетка на кабель](../../../../images/nophoto.jpg) |
204784 |
XS9-5YC-B |
5 |
розетка на кабель, чернение |
![розетка на прибор](../../../../images/nophoto.jpg) |
204785 |
XS9-5YW-B |
5 |
розетка на прибор, чернение |
|
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
