Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
X12 серия |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 12 мм |
![Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 12 мм](../images/x12.jpg)
|
1) Серия: X12
2) Количество контактов (2...6): XX
3) Тип: PC: вилка на кабель PW: вилка на прибор YC: розетка на кабель YW: розетка на прибор PC/YW: вилка на кабель+розетка на прибор PW/YC: вилка на прибор+розетка на кабель PC/YC: вилка на кабель+розетка на кабель
4) Покрытие: [ ] пусто: никелированный B: черненый
|
|
|
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) X12 серии под отверстие в прибор диаметром 12 мм уточняйте у наших менеджеров.
|
Количество контактов: |
2/3/4/5/6 |
Максимальный ток, А: |
5 |
Номинальное напряжение, В: |
250 |
Пробойное напряжение, В: |
1500 |
Сопротивление изоляции, МОм: |
>1000 |
Сопротивление контактов, мОм: |
<5 |
Диаметр контактов, мм: |
1 |
Температура рабочая, град. С: |
-55...+85 |
Ресурс, циклов: |
1000 |
|

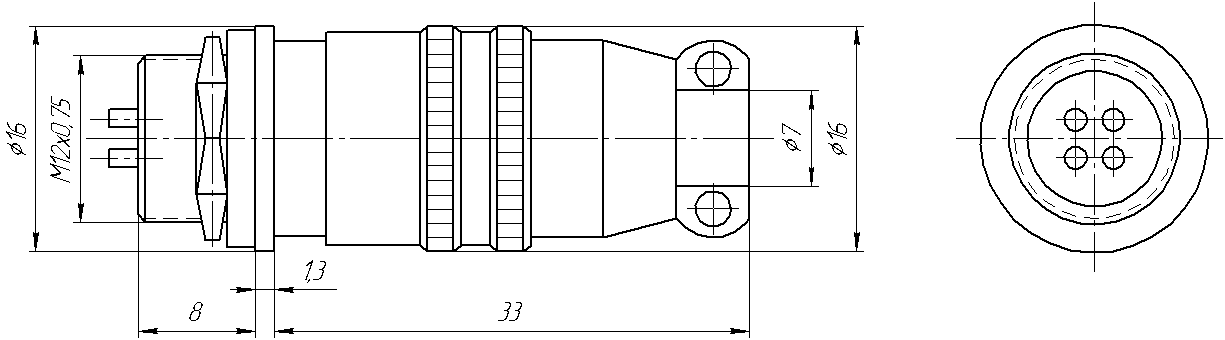

![Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) X12 серии под отверстие в прибор диаметром 12 мм](../images/x12b.gif) Расположение контактов
![](../images/02pin.gif) |
![](../images/03pin.gif) |
![](../images/04pin.gif) |
![](../images/05pin.gif) |
![](../images/06pin.gif) |
2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
|
![вилка на кабель](../images/x12-2pc.jpg) |
204888 |
X12-2PC |
2 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/x12-2pcywf.jpg) |
204891 |
X12-2PC/YWF |
2 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/x12-2pwf.jpg) |
204894 |
X12-2PWF |
2 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/x12-2pwfyc.jpg) |
204895 |
X12-2PWF/YC |
2 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/x12-2yc.jpg) |
204896 |
X12-2YC |
2 |
розетка на кабель |
![розетка с фланцем на прибор](../images/x12-2ywf.jpg) |
204898 |
X12-2YWF |
2 |
розетка с фланцем на прибор |
![вилка на кабель](../images/x12-3pc.jpg) |
204899 |
X12-3PC |
3 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/x12-3pcywf.jpg) |
204902 |
X12-3PC/YWF |
3 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/x12-3pwf.jpg) |
204905 |
X12-3PWF |
3 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/x12-3pwfyc.jpg) |
204906 |
X12-3PWF/YC |
3 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/x12-3yc.jpg) |
204907 |
X12-3YC |
3 |
розетка на кабель |
![розетка с фланцем на прибор](../images/x12-3ywf.jpg) |
204909 |
X12-3YWF |
3 |
розетка с фланцем на прибор |
![вилка на кабель](../images/x12-4pc.jpg) |
204910 |
X12-4PC |
4 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/x12-4pcywf.jpg) |
204913 |
X12-4PC/YWF |
4 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/x12-4pwf.jpg) |
204916 |
X12-4PWF |
4 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/x12-4pwfyc.jpg) |
204917 |
X12-4PWF/YC |
4 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/x12-4yc.jpg) |
204918 |
X12-4YC |
4 |
розетка на кабель |
![розетка с фланцем на прибор](../images/x12-4ywf.jpg) |
204920 |
X12-4YWF |
4 |
розетка с фланцем на прибор |
![вилка на кабель](../images/x12-5pc.jpg) |
204921 |
X12-5PC |
5 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/x12-5pcywf.jpg) |
204924 |
X12-5PC/YWF |
5 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/x12-5pwf.jpg) |
204927 |
X12-5PWF |
5 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/x12-5pwfyc.jpg) |
204928 |
X12-5PWF/YC |
5 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/x12-5yc.jpg) |
204929 |
X12-5YC |
5 |
розетка на кабель |
![розетка с фланцем на прибор](../images/x12-5ywf.jpg) |
204931 |
X12-5YWF |
5 |
розетка с фланцем на прибор |
![вилка на кабель](../images/x12-6pc.jpg) |
204932 |
X12-6PC |
6 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/x12-6pcywf.jpg) |
204935 |
X12-6PC/YWF |
6 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/x12-6pwf.jpg) |
204938 |
X12-6PWF |
6 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/x12-6pwfyc.jpg) |
204939 |
X12-6PWF/YC |
6 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/x12-6yc.jpg) |
204940 |
X12-6YC |
6 |
розетка на кабель |
![розетка с фланцем на прибор](../images/x12-6ywf.jpg) |
204942 |
X12-6YWF |
6 |
розетка с фланцем на прибор |
|
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
