Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

GX20 серия
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 20 мм
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 20 мм

стандартный комплект: вилка на прибор, розетка на кабель

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 20 мм

GX20 - XX PW/YC - B
1   2 3   4

1) Серия:
     GX20
2) Количество контактов (2,3,4,5,6,7,8,9,10,12,14,15):
     XX
3) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа


Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX20 серии под отверстие в прибор диаметром 20 мм изготавливаются с резьбовым соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX20 серии под отверстие в прибор диаметром 20 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX20 серии под отверстие в прибор диаметром 20 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX20 серии под отверстие в прибор диаметром 20 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX20 серии под отверстие в прибор диаметром 20 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX20 серии под отверстие в прибор диаметром 20 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) GX20 серии под отверстие в прибор диаметром 20 мм уточняйте у наших менеджеров.

Количество контактов: 2/3/4/5 6/7 8/9/10/12/14/15
Максимальный ток, А: 10 6 5
Номинальное напряжение, В: 150 150 150
Предельное напряжение, В: 400 300 250
Пробойное напряжение, В: 1500 1500 1500
Сопротивление изоляции, МОм: >2000 2000 2000
Сопротивление контактов, мОм: <6 8 9
Диаметр контактов, мм: 3 2 1,5

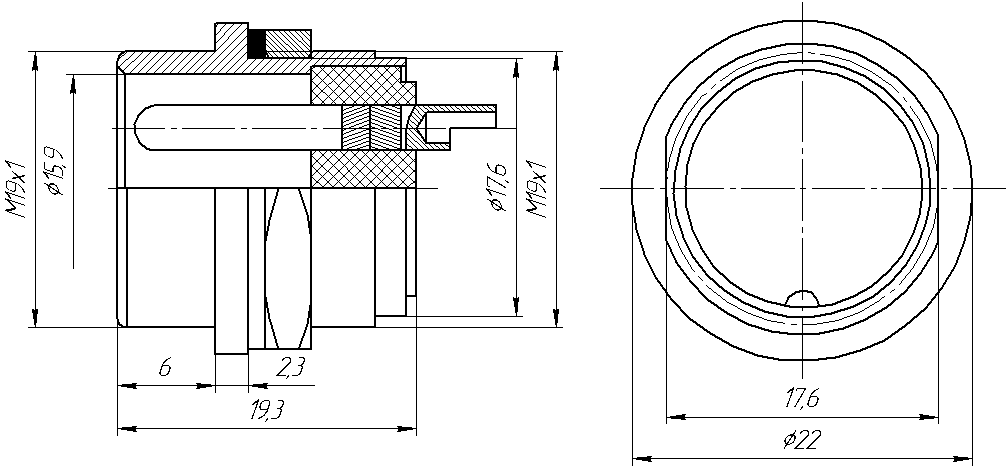

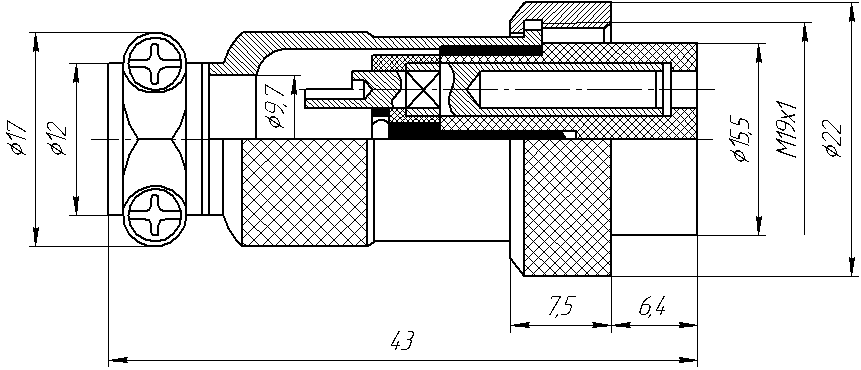

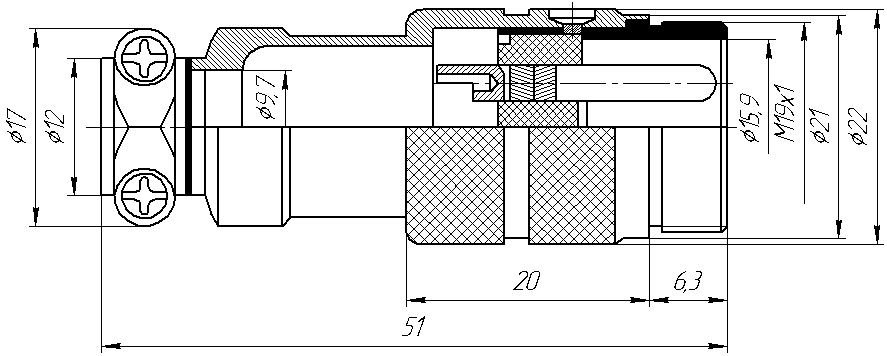

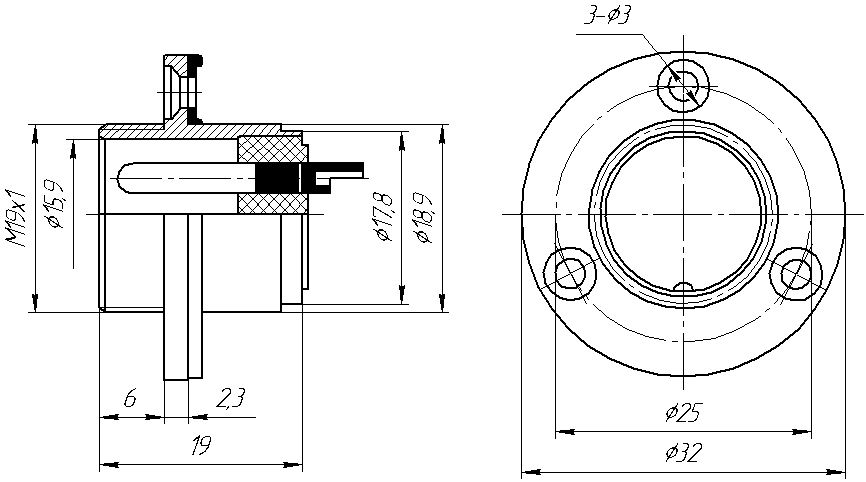

вилка с круглой гайкой на прибор вилка на кабель вилка с фланцем на прибор розетка на кабель
Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) GX20 серии - вилка с круглой гайкой на прибор Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) GX20 серии - вилка на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) GX20 серии - вилка с фланцем на прибор Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) GX20 серии - розетка на кабель

Расположение контактов
2 конт. 3 конт. 4 конт. 5 конт. 6 конт. 7 конт. 8 конт. 9 конт. 10 конт. 12 конт. 14 конт. 15 конт.



Внешний вид Код
товара		 Марка Количество
контактов		 Описание
вилка на прибор 85883 GX20-02PW 2 вилка на прибор
вилка с фланцем на прибор 66495 GX20-02PWF 2 вилка с фланцем на прибор
розетка на кабель 85875 GX20-02YC 2 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72108 GX20-02PW/YC 2 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66507 GX20-02PWF/YC 2 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207850 GX20-02PC 2 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207851 GX20-02PC/YC 2 комплект: вилка на кабель+розетка на кабель
вилка на прибор 85884 GX20-03PW 3 вилка на прибор
вилка с фланцем на прибор 66496 GX20-03PWF 3 вилка с фланцем на прибор
розетка на кабель 75763 GX20-03YC 3 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72109 GX20-03PW/YC 3 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66508 GX20-03PWF/YC 3 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207852 GX20-03PC 3 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207853 GX20-03PC/YC 3 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66486 GX20-04PW 4 вилка на прибор
вилка с фланцем на прибор 66497 GX20-04PWF 4 вилка с фланцем на прибор
розетка на кабель 85876 GX20-04YC 4 розетка на кабель
комплект: вилка на прибор+розетка на кабель 39956 GX20-04PW/YC 4 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66509 GX20-04PWF/YC 4 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207854 GX20-04PC 4 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207855 GX20-04PC/YC 4 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66487 GX20-05PW 5 вилка на прибор
вилка с фланцем на прибор 66498 GX20-05PWF 5 вилка с фланцем на прибор
розетка на кабель 85877 GX20-05YC 5 розетка на кабель
комплект: вилка на прибор+розетка на кабель 39957 GX20-05PW/YC 5 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66510 GX20-05PWF/YC 5 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207856 GX20-05PC 5 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207857 GX20-05PC/YC 5 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66488 GX20-06PW 6 вилка на прибор
вилка с фланцем на прибор 66499 GX20-06PWF 6 вилка с фланцем на прибор
розетка на кабель 85878 GX20-06YC 6 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72110 GX20-06PW/YC 6 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66511 GX20-06PWF/YC 6 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207858 GX20-06PC 6 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207859 GX20-06PC/YC 6 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66489 GX20-07PW 7 вилка на прибор
вилка с фланцем на прибор 66500 GX20-07PWF 7 вилка с фланцем на прибор
розетка на кабель 85879 GX20-07YC 7 розетка на кабель
комплект: вилка на прибор+розетка на кабель 39958 GX20-07PW/YC 7 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66512 GX20-07PWF/YC 7 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207860 GX20-07PC 7 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207861 GX20-07PC/YC 7 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66490 GX20-08PW 8 вилка на прибор
вилка с фланцем на прибор 66501 GX20-08PWF 8 вилка с фланцем на прибор
розетка на кабель 163237 GX20-08YC 8 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72111 GX20-08PW/YC 8 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66513 GX20-08PWF/YC 8 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207862 GX20-08PC 8 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207863 GX20-08PC/YC 8 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66491 GX20-09PW 9 вилка на прибор
вилка с фланцем на прибор 66502 GX20-09PWF 9 вилка с фланцем на прибор
розетка на кабель 85880 GX20-09YC 9 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72112 GX20-09PW/YC 9 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66514 GX20-09PWF/YC 9 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207864 GX20-09PC 9 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207865 GX20-09PC/YC 9 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66492 GX20-10PW 10 вилка на прибор
вилка с фланцем на прибор 66503 GX20-10PWF 10 вилка с фланцем на прибор
розетка на кабель 85881 GX20-10YC 10 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72113 GX20-10PW/YC 10 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66515 GX20-10PWF/YC 10 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207866 GX20-10PC 10 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207867 GX20-10PC/YC 10 комплект: вилка на кабель+розетка на кабель
вилка на прибор 66494 GX20-12PW 12 вилка на прибор
вилка с фланцем на прибор 66505 GX20-12PWF 12 вилка с фланцем на прибор
розетка на кабель 66506 GX20-12YC 12 розетка на кабель
комплект: вилка на прибор+розетка на кабель 72115 GX20-12PW/YC 12 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 66517 GX20-12PWF/YC 12 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207868 GX20-12PC 12 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207869 GX20-12PC/YC 12 комплект: вилка на кабель+розетка на кабель
вилка на прибор 207404 GX20-14PW 14 вилка на прибор
вилка с фланцем на прибор 207405 GX20-14PWF 14 вилка с фланцем на прибор
розетка на кабель 207406 GX20-14YC 14 розетка на кабель
комплект: вилка на прибор+розетка на кабель 207407 GX20-14PW/YC 14 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 207408 GX20-14PWF/YC 14 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207870 GX20-14PC 14 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207871 GX20-14PC/YC 14 комплект: вилка на кабель+розетка на кабель
вилка на прибор 207409 GX20-15PW 15 вилка на прибор
вилка с фланцем на прибор 207410 GX20-15PWF 15 вилка с фланцем на прибор
розетка на кабель 207411 GX20-15YC 15 розетка на кабель
комплект: вилка на прибор+розетка на кабель 207412 GX20-15PW/YC 15 комплект: вилка на прибор+розетка на кабель
комплект: вилка с фланцем на прибор+розетка на кабель 207413 GX20-15PWF/YC 15 комплект: вилка с фланцем на прибор+розетка на кабель
вилка на кабель 207872 GX20-15PC 15 вилка на кабель
комплект: вилка на кабель+розетка на кабель 207873 GX20-15PC/YC 15 комплект: вилка на кабель+розетка на кабель



  • Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
  • Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ruх
  • Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
