| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
GX25 серия |
| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 25 мм |
 стандартный комплект: вилка с фланцем на прибор, розетка на кабель
| GX25 |
- |
XX |
PW/YC |
B |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
GX25
2) Количество контактов (2,3,4,5,6,7,8,9,10,12):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX25 серии под отверстие в прибор диаметром 25 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX25 серии под отверстие в прибор диаметром 25 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX25 серии под отверстие в прибор диаметром 25 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX25 серии под отверстие в прибор диаметром 25 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX25 серии под отверстие в прибор диаметром 25 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX25 серии под отверстие в прибор диаметром 25 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) GX25 серии под отверстие в прибор диаметром 25 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2/3/4 |
5/6/7 |
8/9/10 |
12 |
| Максимальный ток, А: |
15 |
10 |
7 |
5 |
| Номинальное напряжение, В: |
250 |
250 |
150 |
125 |
| Предельное напряжение, В: |
400 |
300 |
200 |
150 |
| Пробойное напряжение, В: |
1500 |
| Сопротивление изоляции, МОм: |
>2000 |
| Сопротивление контактов, мОм: |
<5 |
<6 |
<8 |
<9 |
| Диаметр контактов, мм: |
3,5 |
3 |
2 |
1,5 |
|

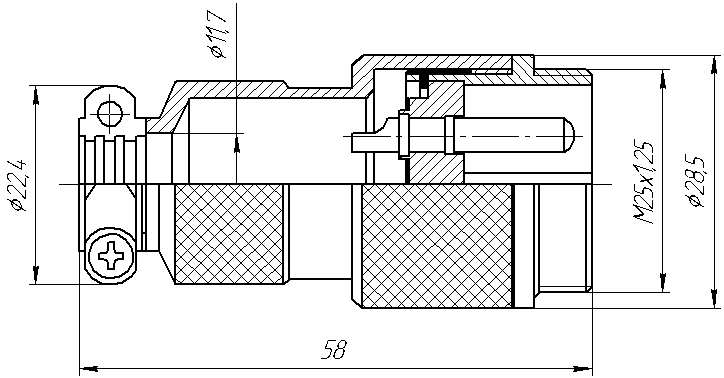

| вилка на кабель |

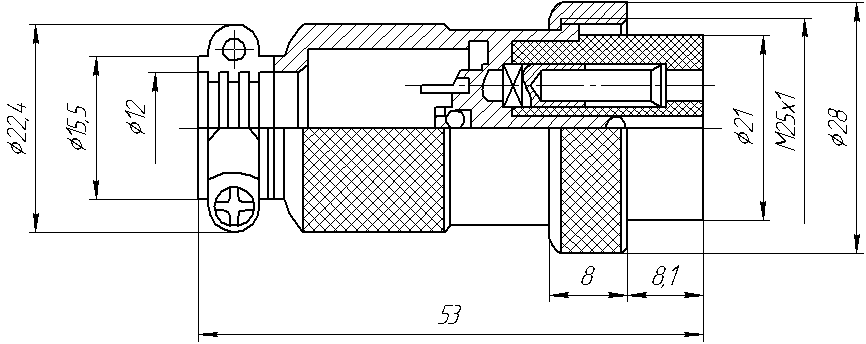

розетка на кабель |

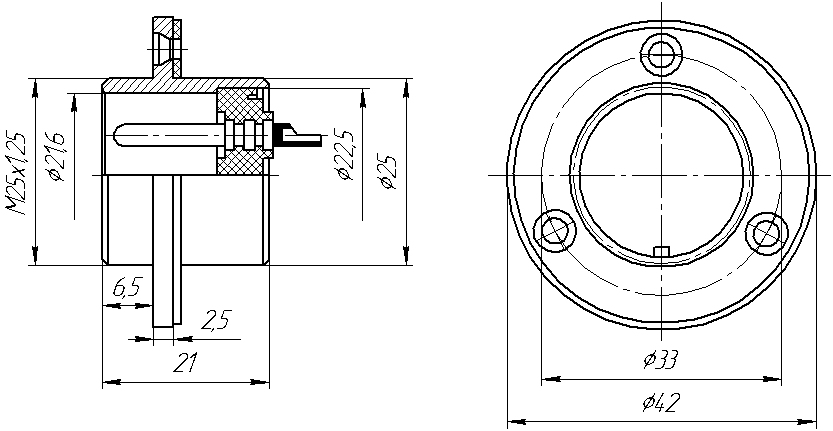

вилка с фланцем на прибор |
 |
 |
 |
Расположение контактов
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
8 конт. |
9 конт. |
10 конт. |
12 конт. |
|
 |
207480 |
GX25-02PC |
2 |
вилка на кабель |
|
207481 |
GX25-02YC |
2 |
розетка на кабель |
|
207482 |
GX25-02PWF |
2 |
вилка с фланцем на прибор |
 |
72123 |
GX25-02PWF/YC |
2 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207483 |
GX25-02PC/YC |
2 |
комплект: вилка на кабель+розетка на кабель |
|
207484 |
GX25-03PC |
3 |
вилка на кабель |
|
207485 |
GX25-03YC |
3 |
розетка на кабель |
|
207486 |
GX25-03PWF |
3 |
вилка с фланцем на прибор |
 |
72124 |
GX25-03PWF/YC |
3 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207487 |
GX25-03PC/YC |
3 |
комплект: вилка на кабель+розетка на кабель |
|
207488 |
GX25-04PC |
4 |
вилка на кабель |
|
207489 |
GX25-04YC |
4 |
розетка на кабель |
|
207490 |
GX25-04PWF |
4 |
вилка с фланцем на прибор |
 |
72125 |
GX25-04PWF/YC |
4 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207491 |
GX25-04PC/YC |
4 |
комплект: вилка на кабель+розетка на кабель |
|
207492 |
GX25-05PC |
5 |
вилка на кабель |
|
207493 |
GX25-05YC |
5 |
розетка на кабель |
|
207494 |
GX25-05PWF |
5 |
вилка с фланцем на прибор |
 |
72126 |
GX25-05PWF/YC |
5 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207495 |
GX25-05PC/YC |
5 |
комплект: вилка на кабель+розетка на кабель |
|
207496 |
GX25-06PC |
6 |
вилка на кабель |
|
207497 |
GX25-06YC |
6 |
розетка на кабель |
|
207498 |
GX25-06PWF |
6 |
вилка с фланцем на прибор |
|
72127 |
GX25-06PWF/YC |
6 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207499 |
GX25-06PC/YC |
6 |
комплект: вилка на кабель+розетка на кабель |
|
207500 |
GX25-07PC |
7 |
вилка на кабель |
|
207501 |
GX25-07YC |
7 |
розетка на кабель |
|
207502 |
GX25-07PWF |
7 |
вилка с фланцем на прибор |
 |
72128 |
GX25-07PWF/YC |
7 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207503 |
GX25-07PC/YC |
7 |
комплект: вилка на кабель+розетка на кабель |
|
207504 |
GX25-08PC |
8 |
вилка на кабель |
|
207505 |
GX25-08YC |
8 |
розетка на кабель |
|
207506 |
GX25-08PWF |
8 |
вилка с фланцем на прибор |
 |
72129 |
GX25-08PWF/YC |
8 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207507 |
GX25-08PC/YC |
8 |
комплект: вилка на кабель+розетка на кабель |
|
207508 |
GX25-09PC |
9 |
вилка на кабель |
|
207509 |
GX25-09YC |
9 |
розетка на кабель |
|
207510 |
GX25-09PWF |
9 |
вилка с фланцем на прибор |
 |
72130 |
GX25-09PWF/YC |
9 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207511 |
GX25-09PC/YC |
9 |
комплект: вилка на кабель+розетка на кабель |
|
207512 |
GX25-10PC |
10 |
вилка на кабель |
|
207513 |
GX25-10YC |
10 |
розетка на кабель |
|
207514 |
GX25-10PWF |
10 |
вилка с фланцем на прибор |
 |
72131 |
GX25-10PWF/YC |
10 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72132 |
GX25-10PC/YC |
10 |
комплект: вилка на кабель+розетка на кабель |
|
207515 |
GX25-12PC |
12 |
вилка на кабель |
|
207516 |
GX25-12YC |
12 |
розетка на кабель |
|
207517 |
GX25-12PWF |
12 |
вилка с фланцем на прибор |
 |
72133 |
GX25-12PWF/YC |
12 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207518 |
GX25-12PC/YC |
12 |
комплект: вилка на кабель+розетка на кабель |
|
|
|
|
|
|
