| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
GX30 серия |
| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 30 мм |
 стандартный комплект: вилка на прибор, розетка на кабель
| GX30 |
- |
XX |
PW/YC |
B |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
GX30
2) Количество контактов (2,3,4,5,6,7,8,10,12,14):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX30 серии под отверстие в прибор диаметром 30 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX30 серии под отверстие в прибор диаметром 30 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX30 серии под отверстие в прибор диаметром 30 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX30 серии под отверстие в прибор диаметром 30 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX30 серии под отверстие в прибор диаметром 30 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX30 серии под отверстие в прибор диаметром 30 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) GX30 серии под отверстие в прибор диаметром 30 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2/3/4/5/6/7 |
8 |
10/12/14 |
| Максимальный ток, А: |
15 |
10 |
7 |
| Номинальное напряжение, В: |
250 |
250 |
125 |
| Предельное напряжение, В: |
400 |
400 |
250 |
| Пробойное напряжение, В: |
1500 |
| Сопротивление изоляции, МОм: |
<2000 |
| Сопротивление контактов, мОм: |
<5 |
<6 |
<7 |
| Диаметр контактов, мм: |
3,5 |
3 |
2,5 |
|

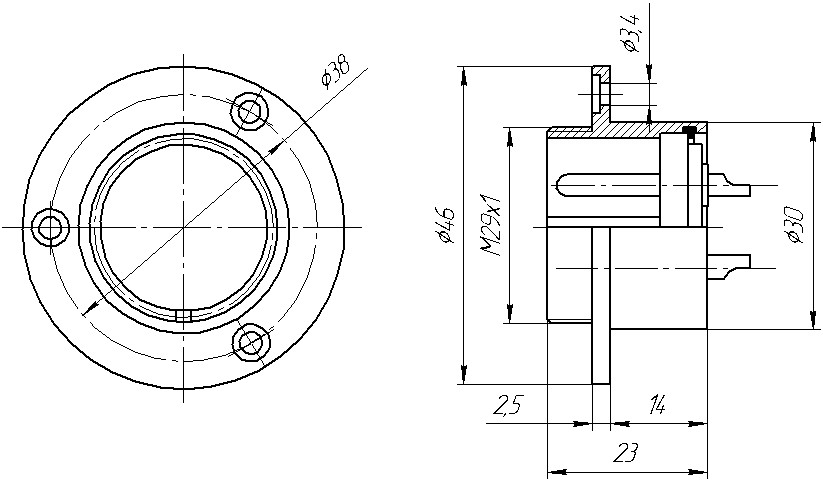

| вилка с фланцем на прибор |

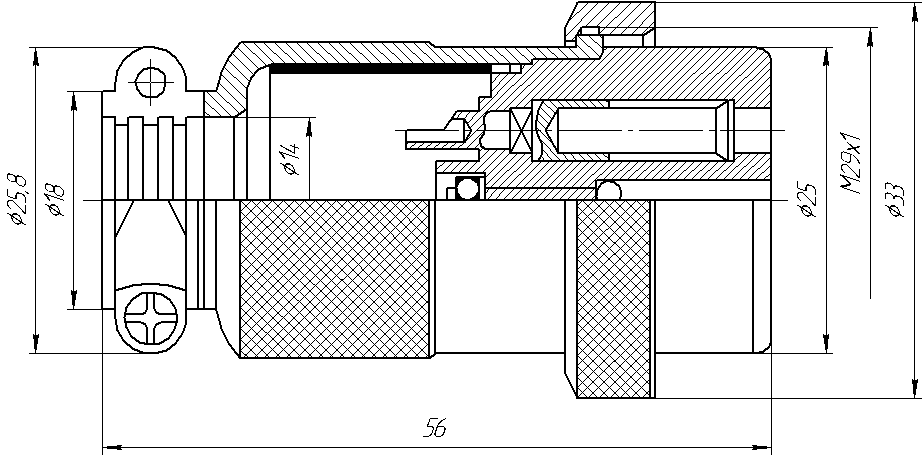

розетка на кабель |
 |
 |
Расположение контактов
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
8 конт. |
9 конт. |
10 конт. |
12 конт. |
|
|
72145 |
GX30-02PWF/YC |
2 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72146 |
GX30-03PWF/YC |
3 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72147 |
GX30-04PWF/YC |
4 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72148 |
GX30-05PWF/YC |
5 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72149 |
GX30-06PWF/YC |
6 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72150 |
GX30-07PWF/YC |
7 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72151 |
GX30-08PWF/YC |
8 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72152 |
GX30-10PWF/YC |
10 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207585 |
GX30-12PWF/YC |
12 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
72153 |
GX30-14PWF/YC |
14 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ruх
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
