Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

GX16 серия
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 16 мм
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 16 мм

стандартный комплект: вилка на прибор, розетка на кабель

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 16 мм

GX16 - XX PW/YC - B
1   2 3   4

1) Серия:
     GX16
2) Количество контактов (2...10):
     XX
3) Тип:

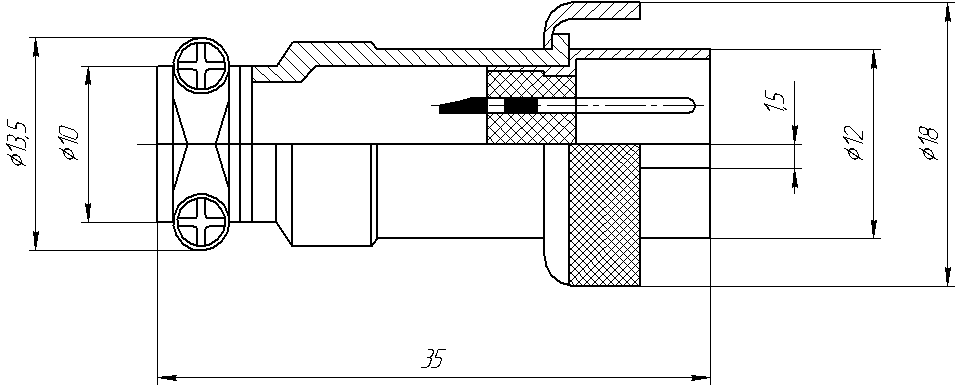

     PC: вилка на кабель

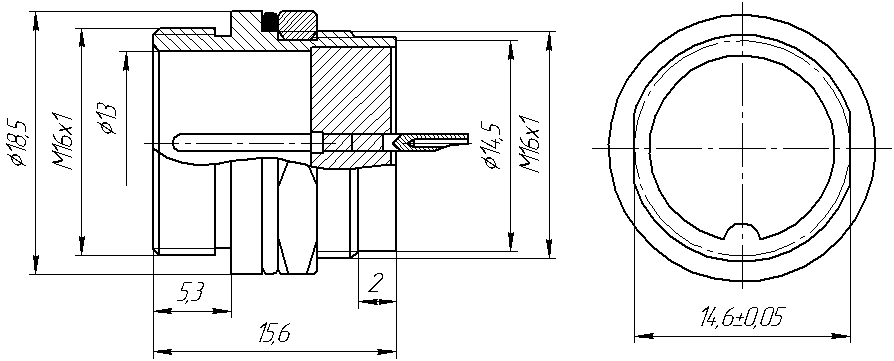

     PW: вилка на прибор

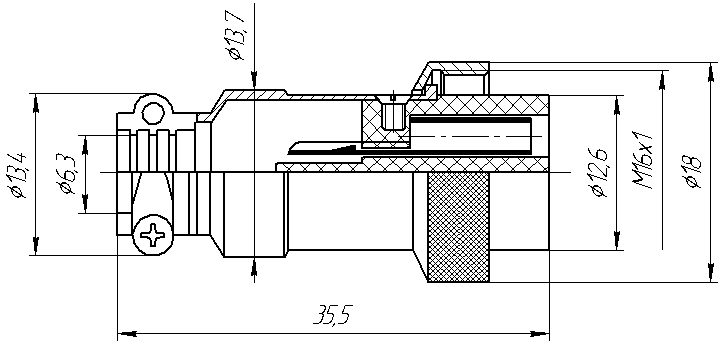

     YC: розетка на кабель

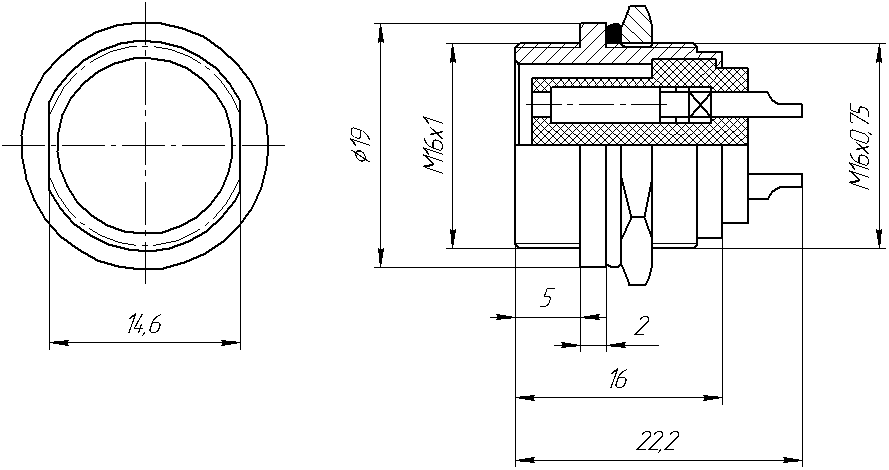

     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа


Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX16 серии под отверстие в прибор диаметром 16 мм изготавливаются с резьбовым соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX16 серии под отверстие в прибор диаметром 16 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX16 серии под отверстие в прибор диаметром 16 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX16 серии под отверстие в прибор диаметром 16 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX16 серии под отверстие в прибор диаметром 16 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX16 серии под отверстие в прибор диаметром 16 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) GX16 серии под отверстие в прибор диаметром 16 мм уточняйте у наших менеджеров.

Количество контактов: 2/3/4 5 6/7/8/9/10
Максимальный ток, А: 7 5 3
Номинальное напряжение, В: 125 125 125
Предельное напряжение, В: 200 200 200
Пробойное напряжение, В: 1500 1500 1500
Сопротивление изоляции, МОм: >1500 1500 2000
Сопротивление контактов, мОм: <7 8 10
Диаметр контактов, мм: 2,5 2 1,2

вилка на кабель вилка с круглой гайкой на прибор розетка на кабель розетка угловая на кабель розетка на прибор розетка с круглым фланцем на 3 крепежных отверстия на прибор
Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) серии - вилка на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) серии - вилка с круглой гайкой на прибор Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) серии - розетка на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) серии - розетка угловая на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) серии - розетка на прибор Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) серии - розетка с круглым фланцем на 3 крепежных отверстия на прибор

Расположение контактов
2 конт. 3 конт. 4 конт. 5 конт. 6 конт. 7 конт. 8 конт. 9 конт. 10 конт.



Внешний вид Код
товара		 Марка Количество
контактов		 Описание
вилка на кабель 205191 GX16-02PC 2 вилка на кабель
вилка на прибор 39966 GX16-02PW 2 вилка на прибор
вилка с фланцем на прибор 205192 GX16-02PWF2 2 вилка с фланцем на прибор
вилка с фланцем на прибор 205193 GX16-02PWF3 2 вилка с фланцем на прибор
вилка с фланцем на прибор 205194 GX16-02PWF4 2 вилка с фланцем на прибор
вилка угловая на прибор и плату 205195 GX16-02PWRPCB 2 вилка угловая на прибор и плату
розетка на кабель 39967 GX16-02YC 2 розетка на кабель

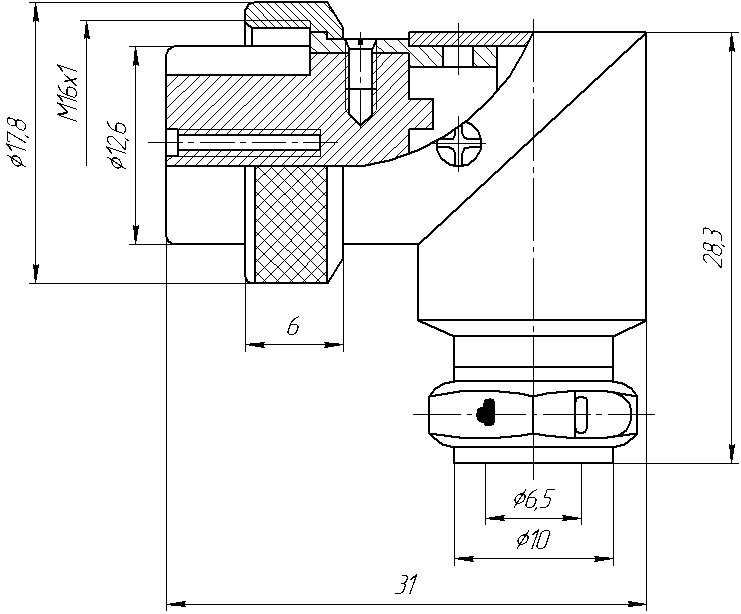

розетка угловая на кабель 205196 GX16-02YCR 2 розетка угловая на кабель
розетка на прибор 205197 GX16-02YW 2 розетка на прибор

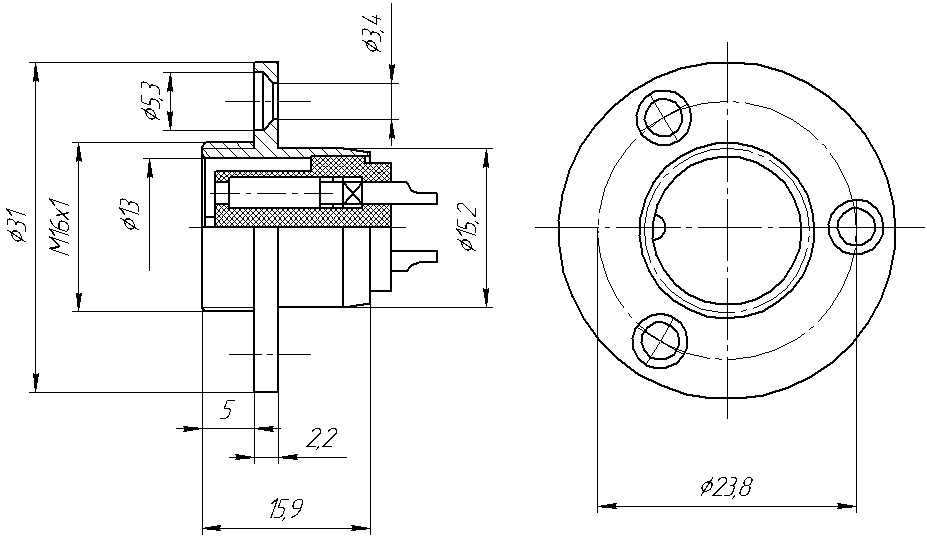

розетка с фланцем на прибор 205198 GX16-02YWF2 2 розетка с фланцем на прибор
розетка с фланцем на прибор 205199 GX16-02YWF3 2 розетка с фланцем на прибор
розетка с фланцем на прибор 205200 GX16-02YWF4 2 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205201 GX16-02PCN/YW 2 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 151627 GX16-02PW/YC 2 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 59944 GX16-02PC/YC 2 комплект: вилка на кабель+розетка на кабель
вилка на кабель 59945 GX16-03PC 3 вилка на кабель
вилка на прибор 39968 GX16-03PW 3 вилка на прибор
вилка с фланцем на прибор 205202 GX16-03PWF2 3 вилка с фланцем на прибор
вилка с фланцем на прибор 205203 GX16-03PWF3 3 вилка с фланцем на прибор
вилка с фланцем на прибор 205204 GX16-03PWF4 3 вилка с фланцем на прибор
вилка угловая на прибор и плату 205205 GX16-03PWRPCB 3 вилка угловая на прибор и плату
розетка на кабель 39953 GX16-03YC 3 розетка на кабель
розетка угловая на кабель 205206 GX16-03YCR 3 розетка угловая на кабель
розетка на прибор 205207 GX16-03YW 3 розетка на прибор
розетка с фланцем на прибор 205208 GX16-03YWF2 3 розетка с фланцем на прибор
розетка с фланцем на прибор 205209 GX16-03YWF3 3 розетка с фланцем на прибор
розетка с фланцем на прибор 205210 GX16-03YWF4 3 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205211 GX16-03PCN/YW 3 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 37530 GX16-03PW/YC 3 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 205212 GX16-03PC/YC 3 комплект: вилка на кабель+розетка на кабель
вилка на кабель 59946 GX16-04PC 4 вилка на кабель
вилка на прибор 39950 GX16-04PW 4 вилка на прибор
вилка с фланцем на прибор 205213 GX16-04PWF2 4 вилка с фланцем на прибор
вилка с фланцем на прибор 205214 GX16-04PWF3 4 вилка с фланцем на прибор
вилка с фланцем на прибор 205215 GX16-04PWF4 4 вилка с фланцем на прибор
вилка угловая на прибор и плату 205216 GX16-04PWRPCB 4 вилка угловая на прибор и плату
розетка на кабель 39951 GX16-04YC 4 розетка на кабель
розетка угловая на кабель 205217 GX16-04YCR 4 розетка угловая на кабель
розетка на прибор 205218 GX16-04YW 4 розетка на прибор
розетка с фланцем на прибор 205219 GX16-04YWF2 4 розетка с фланцем на прибор
розетка с фланцем на прибор 205220 GX16-04YWF3 4 розетка с фланцем на прибор
розетка с фланцем на прибор 205221 GX16-04YWF4 4 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205222 GX16-04PCN/YW 4 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 39818 GX16-04PW/YC 4 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 40391 GX16-04PC/YC 4 комплект: вилка на кабель+розетка на кабель
вилка на кабель 205223 GX16-05PC 5 вилка на кабель
вилка на прибор 39952 GX16-05PW 5 вилка на прибор
вилка с фланцем на прибор 205224 GX16-05PWF2 5 вилка с фланцем на прибор
вилка с фланцем на прибор 205225 GX16-05PWF3 5 вилка с фланцем на прибор
вилка с фланцем на прибор 205226 GX16-05PWF4 5 вилка с фланцем на прибор
вилка угловая на прибор и плату 205227 GX16-05PWRPCB 5 вилка угловая на прибор и плату
розетка на кабель 39969 GX16-05YC 5 розетка на кабель
розетка угловая на кабель 205228 GX16-05YCR 5 розетка угловая на кабель
розетка на прибор 205229 GX16-05YW 5 розетка на прибор
розетка с фланцем на прибор 205230 GX16-05YWF2 5 розетка с фланцем на прибор
розетка с фланцем на прибор 205231 GX16-05YWF3 5 розетка с фланцем на прибор
розетка с фланцем на прибор 205232 GX16-05YWF4 5 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205233 GX16-05PCN/YW 5 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 205234 GX16-05PW/YC 5 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 59947 GX16-05PC/YC 5 комплект: вилка на кабель+розетка на кабель
вилка на кабель 64644 GX16-06PC 6 вилка на кабель
вилка на прибор 39970 GX16-06PW 6 вилка на прибор
вилка с фланцем на прибор 205235 GX16-06PWF2 6 вилка с фланцем на прибор
вилка с фланцем на прибор 205236 GX16-06PWF3 6 вилка с фланцем на прибор
вилка с фланцем на прибор 205237 GX16-06PWF4 6 вилка с фланцем на прибор
вилка угловая на прибор и плату 205238 GX16-06PWRPCB 6 вилка угловая на прибор и плату
розетка на кабель 39971 GX16-06YC 6 розетка на кабель
розетка угловая на кабель 205239 GX16-06YCR 6 розетка угловая на кабель
розетка на прибор 205240 GX16-06YW 6 розетка на прибор
розетка с фланцем на прибор 205241 GX16-06YWF2 6 розетка с фланцем на прибор
розетка с фланцем на прибор 205242 GX16-06YWF3 6 розетка с фланцем на прибор
розетка с фланцем на прибор 205243 GX16-06YWF4 6 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205244 GX16-06PCN/YW 6 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 205245 GX16-06PW/YC 6 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 205246 GX16-06PC/YC 6 комплект: вилка на кабель+розетка на кабель
вилка на кабель 59949 GX16-07PC 7 вилка на кабель
вилка на прибор 39954 GX16-07PW 7 вилка на прибор
вилка с фланцем на прибор 205247 GX16-07PWF2 7 вилка с фланцем на прибор
вилка с фланцем на прибор 205248 GX16-07PWF3 7 вилка с фланцем на прибор
вилка с фланцем на прибор 205249 GX16-07PWF4 7 вилка с фланцем на прибор
вилка угловая на прибор и плату 205250 GX16-07PWRPCB 7 вилка угловая на прибор и плату
розетка на кабель 39955 GX16-07YC 7 розетка на кабель
розетка угловая на кабель 205251 GX16-07YCR 7 розетка угловая на кабель
розетка на прибор 205252 GX16-07YW 7 розетка на прибор
розетка с фланцем на прибор 205253 GX16-07YWF2 7 розетка с фланцем на прибор
розетка с фланцем на прибор 205254 GX16-07YWF3 7 розетка с фланцем на прибор
розетка с фланцем на прибор 205255 GX16-07YWF4 7 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205256 GX16-07PCN/YW 7 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 205257 GX16-07PW/YC 7 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 205258 GX16-07PC/YC 7 комплект: вилка на кабель+розетка на кабель
вилка на кабель 59950 GX16-08PC 8 вилка на кабель
вилка на прибор 50295 GX16-08PW 8 вилка на прибор
вилка с фланцем на прибор 205259 GX16-08PWF2 8 вилка с фланцем на прибор
вилка с фланцем на прибор 205260 GX16-08PWF3 8 вилка с фланцем на прибор
вилка с фланцем на прибор 205261 GX16-08PWF4 8 вилка с фланцем на прибор
вилка угловая на прибор и плату 205262 GX16-08PWRPCB 8 вилка угловая на прибор и плату
розетка на кабель 50294 GX16-08YC 8 розетка на кабель
розетка угловая на кабель 205263 GX16-08YCR 8 розетка угловая на кабель
розетка на прибор 205689 GX16-08YW 8 розетка на прибор
розетка с фланцем на прибор 205735 GX16-08YWF2 8 розетка с фланцем на прибор
розетка с фланцем на прибор 205736 GX16-08YWF3 8 розетка с фланцем на прибор
розетка с фланцем на прибор 205737 GX16-08YWF4 8 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205738 GX16-08PCN/YW 8 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 205739 GX16-08PW/YC 8 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 205740 GX16-08PC/YC 8 комплект: вилка на кабель+розетка на кабель
вилка на кабель 205741 GX16-09PC 9 вилка на кабель
вилка на прибор 151579 GX16-09PW 9 вилка на прибор
вилка с фланцем на прибор 205742 GX16-09PWF2 9 вилка с фланцем на прибор
вилка с фланцем на прибор 205743 GX16-09PWF3 9 вилка с фланцем на прибор
вилка с фланцем на прибор 205744 GX16-09PWF4 9 вилка с фланцем на прибор
вилка угловая на прибор и плату 205745 GX16-09PWRPCB 9 вилка угловая на прибор и плату
розетка на кабель 151580 GX16-09YC 9 розетка на кабель
розетка угловая на кабель 205746 GX16-09YCR 9 розетка угловая на кабель
розетка на прибор 205747 GX16-09YW 9 розетка на прибор
розетка с фланцем на прибор 205748 GX16-09YWF2 9 розетка с фланцем на прибор
розетка с фланцем на прибор 205749 GX16-09YWF3 9 розетка с фланцем на прибор
розетка с фланцем на прибор 205750 GX16-09YWF4 9 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 205751 GX16-09PCN/YW 9 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 205752 GX16-09PW/YC 9 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 205753 GX16-09PC/YC 9 комплект: вилка на кабель+розетка на кабель
вилка на кабель 205754 GX16-10PC 10 вилка на кабель
вилка на прибор 205755 GX16-10PW 10 вилка на прибор
вилка с фланцем на прибор 205756 GX16-10PWF2 10 вилка с фланцем на прибор
вилка с фланцем на прибор 205757 GX16-10PWF3 10 вилка с фланцем на прибор
вилка с фланцем на прибор 205792 GX16-10PWF4 10 вилка с фланцем на прибор
вилка угловая на прибор и плату 205793 GX16-10PWRPCB 10 вилка угловая на прибор и плату
розетка на кабель 207289 GX16-10YC 10 розетка на кабель
розетка угловая на кабель 207294 GX16-10YCR 10 розетка угловая на кабель
розетка на прибор 207295 GX16-10YW 10 розетка на прибор
розетка с фланцем на прибор 207296 GX16-10YWF2 10 розетка с фланцем на прибор
розетка с фланцем на прибор 207305 GX16-10YWF3 10 розетка с фланцем на прибор
розетка с фланцем на прибор 207306 GX16-10YWF4 10 розетка с фланцем на прибор
комплект: вилка на кабель+розетка на прибор 207307 GX16-10PCN/YW 10 комплект: вилка на кабель+розетка на прибор
комплект: вилка на прибор+розетка на кабель 207308 GX16-10PW/YC 10 комплект: вилка на прибор+розетка на кабель
комплект: вилка на кабель+розетка на кабель 207309 GX16-10PC/YC 10 комплект: вилка на кабель+розетка на кабель



  • Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
  • Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ruх
  • Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
Поиск электронных компонентов   Лучший отечественный поисковик     ©1990-2025 Компания ДАРТ. Все права защищены.
