Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

GX12 серия

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 12 мм

стандартный комплект: вилка на прибор, розетка на кабель

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 12 мм

GX12	-	XX	PW/YC	-	B
1		2	3		4

1) Серия:
     GX12
2) Количество контактов (2...7):
     XX
3) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX12 серии под отверстие в прибор диаметром 12 мм изготавливаются с резьбовым соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX12 серии под отверстие в прибор диаметром 12 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX12 серии под отверстие в прибор диаметром 12 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX12 серии под отверстие в прибор диаметром 12 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX12 серии под отверстие в прибор диаметром 12 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) GX12 серии под отверстие в прибор диаметром 12 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) GX12 серии под отверстие в прибор диаметром 12 мм уточняйте у наших менеджеров.

Количество контактов:	2/3/4/5/6/7
Максимальный ток, А:	3
Номинальное напряжение, В:	125
Предельное напряжение, В:	200
Пробойное напряжение, В:	1500
Сопротивление изоляции, МОм:	>1500
Сопротивление контактов, мОм:	<10
Диаметр контактов, мм:	1,2

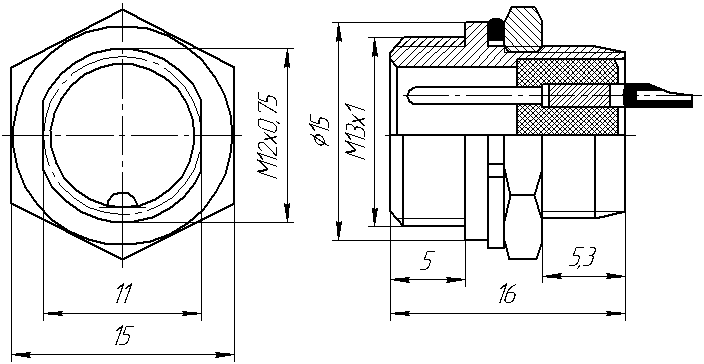

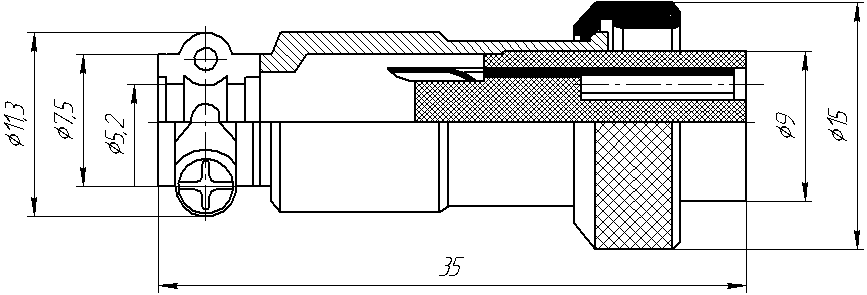

вилка с круглой гайкой на прибор	розетка на кабель

Расположение контактов

2 конт. 3 конт. 4 конт. 5 конт. 6 конт. 7 конт.

Внешний вид	Код товара	Марка	Количество контактов	Описание
	211771	GX12-2PC	2	вилка на кабель
	211772	GX12-3PC	3	вилка на кабель
	211773	GX12-4PC	4	вилка на кабель
	211774	GX12-5PC	5	вилка на кабель
	211775	GX12-6PC	6	вилка на кабель
	211776	GX12-7PC	7	вилка на кабель
	211777	GX12-2PC/YC	2	комплект: вилка на кабель+розетка на кабель
	211778	GX12-3PC/YC	3	комплект: вилка на кабель+розетка на кабель
	211779	GX12-4PC/YC	4	комплект: вилка на кабель+розетка на кабель
	211780	GX12-5PC/YC	5	комплект: вилка на кабель+розетка на кабель
	211781	GX12-6PC/YC	6	комплект: вилка на кабель+розетка на кабель
	211782	GX12-7PC/YC	7	комплект: вилка на кабель+розетка на кабель
	211783	GX12-2PW	2	вилка на прибор
	211784	GX12-3PW	3	вилка на прибор
	211785	GX12-4PW	4	вилка на прибор
	211786	GX12-5PW	5	вилка на прибор
	211787	GX12-6PW	6	вилка на прибор
	211788	GX12-7PW	7	вилка на прибор
	211789	GX12-2PW/YC	2	комплект: вилка на прибор+розетка на кабель
	211790	GX12-3PW/YC	3	комплект: вилка на прибор+розетка на кабель
	211791	GX12-4PW/YC	4	комплект: вилка на прибор+розетка на кабель
	211792	GX12-5PW/YC	5	комплект: вилка на прибор+розетка на кабель
	211793	GX12-6PW/YC	6	комплект: вилка на прибор+розетка на кабель
	211794	GX12-7PW/YC	7	комплект: вилка на прибор+розетка на кабель
	211795	GX12-2PWF3	2	вилка на прибор с круглым фланцем
	211796	GX12-3PWF3	3	вилка на прибор с круглым фланцем
	211797	GX12-4PWF3	4	вилка на прибор с круглым фланцем
	211798	GX12-5PWF3	5	вилка на прибор с круглым фланцем
	211799	GX12-6PWF3	6	вилка на прибор с круглым фланцем
	211800	GX12-7PWF3	7	вилка на прибор с круглым фланцем
	211801	GX12-2PWF4	2	вилка на прибор с квадратным фланцем
	211802	GX12-3PWF4	3	вилка на прибор с квадратным фланцем
	211803	GX12-4PWF4	4	вилка на прибор с квадратным фланцем
	211804	GX12-5PWF4	5	вилка на прибор с квадратным фланцем
	211805	GX12-6PWF4	6	вилка на прибор с квадратным фланцем
	211806	GX12-7PWF4	7	вилка на прибор с квадратным фланцем
	211807	GX12-2PWR	2	вилка на прибор и на плату
	211808	GX12-3PWR	3	вилка на прибор и на плату
	211809	GX12-4PWR	4	вилка на прибор и на плату
	211810	GX12-5PWR	5	вилка на прибор и на плату
	211811	GX12-6PWR	6	вилка на прибор и на плату
	211812	GX12-7PWR	7	вилка на прибор и на плату
	211813	GX12-2PWR/YC	2	комплект: вилка на прибор и на плату+розетка на кабель
	211814	GX12-3PWR/YC	3	комплект: вилка на прибор и на плату+розетка на кабель
	211815	GX12-4PWR/YC	4	комплект: вилка на прибор и на плату+розетка на кабель
	211816	GX12-5PWR/YC	5	комплект: вилка на прибор и на плату+розетка на кабель
	211817	GX12-6PWR/YC	6	комплект: вилка на прибор и на плату+розетка на кабель
	211818	GX12-7PWR/YC	7	комплект: вилка на прибор и на плату+розетка на кабель
	211819	GX12-2YC	2	розетка на кабель
	211820	GX12-3YC	3	розетка на кабель
	211821	GX12-4YC	4	розетка на кабель
	211822	GX12-5YC	5	розетка на кабель
	211823	GX12-6YC	6	розетка на кабель
	211824	GX12-7YC	7	розетка на кабель
