Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

XS6 серия
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 6 мм
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 6 мм

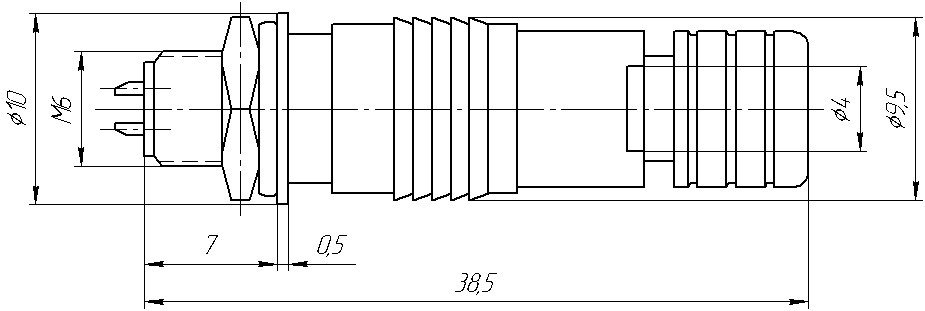

стандартный комплект: вилка на прибор, розетка на кабель

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 6 мм

XS6 - XX PW/YC B
1   2 3 4

1) Серия:
     XS6
2) Количество контактов (2...5):
     XX
3) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа


Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS6 серии под отверстие в прибор диаметром 6 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS6 серии под отверстие в прибор диаметром 6 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS6 серии под отверстие в прибор диаметром 6 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS6 серии под отверстие в прибор диаметром 6 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS6 серии под отверстие в прибор диаметром 6 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS6 серии под отверстие в прибор диаметром 6 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS6 серии под отверстие в прибор диаметром 6 мм уточняйте у наших менеджеров.

Количество контактов: 2/3/4/5
Максимальный ток, А: 3,5
Номинальное напряжение, В: 30
Пробойное напряжение, В: >100
Сопротивление изоляции, МОм: <30
Сопротивление контактов, мОм: 0,6
Диаметр контактов, мм: 5...35
Усилие соединения и разъединения, N: 5...35
Ресурс, циклов: 5...35

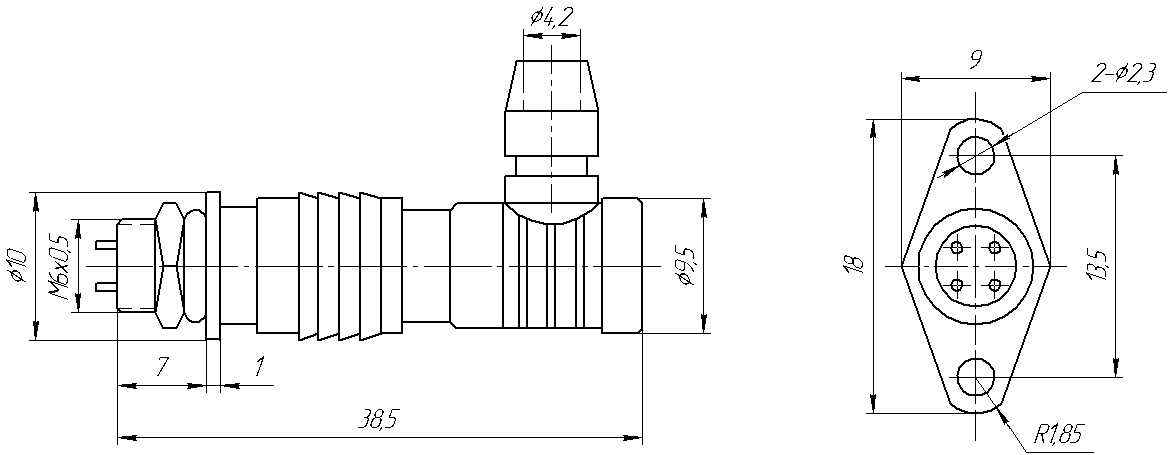

комплект: вилка с фланцем на прибор+розетка угловая на кабель комплект: вилка на прибор+розетка угловая на кабель комплект: вилка на прибор+розетка на кабель
Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS6 серии - комплект: вилка с фланцем на прибор+розетка угловая на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS6 серии - комплект: вилка на прибор+розетка угловая на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS6 серии - комплект: вилка на прибор+розетка на кабель

Расположение контактов
2 конт. 3 конт. 4 конт. 5 конт.



Внешний вид Код
товара		 Марка Количество
контактов		 Описание
вилка на кабель 218827 XS6-2PC 2 вилка на кабель
204563 XS6-2PC-B 2 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 218829 XS6-2PC/YW 2 комплект: вилка на кабель+розетка на прибор
204565 XS6-2PC/YW-B 2 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 125314 XS6-2PC/YWF 2 комплект: вилка на кабель+розетка с фланцем на прибор
204566 XS6-2PC/YWF-B 2 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на кабель угловая 218830 XS6-2PCR 2 вилка на кабель угловая
204567 XS6-2PCR-B 2 вилка на кабель угловая, чернение
комплект: вилка на кабель угловая+розетка на прибор 218831 XS6-2PCR/YW 2 комплект: вилка на кабель угловая+розетка на прибор
204568 XS6-2PCR/YW-B 2 комплект: вилка на кабель угловая+розетка на прибор, чернение
комплект: вилка на кабель угловая+розетка с фланцем на прибор 125315 XS6-2PCR/YWF 2 комплект: вилка на кабель угловая+розетка с фланцем на прибор
204569 XS6-2PCR/YWF-B 2 комплект: вилка на кабель угловая+розетка с фланцем на прибор, чернение
вилка на прибор 218832 XS6-2PW 2 вилка на прибор
204570 XS6-2PW-B 2 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 218833 XS6-2PW/YC 2 комплект: вилка на прибор+розетка на кабель
204571 XS6-2PW/YC-B 2 комплект: вилка на прибор+розетка на кабель, чернение
комплект: вилка на прибор+розетка угловая на кабель 218834 XS6-2PW/YCR 2 комплект: вилка на прибор+розетка угловая на кабель
204572 XS6-2PW/YCR-B 2 комплект: вилка на прибор+розетка угловая на кабель, чернение
вилка с фланцем на прибор 125316 XS6-2PWF 2 вилка с фланцем на прибор
204573 XS6-2PWF-B 2 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 218835 XS6-2PWF/YC 2 комплект: вилка с фланцем на прибор+розетка на кабель
204574 XS6-2PWF/YC-B 2 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
комплект: вилка с фланцем на прибор+розетка угловая на кабель 125317 XS6-2PWF/YCR 2 комплект: вилка с фланцем на прибор+розетка угловая на кабель
204575 XS6-2PWF/YCR-B 2 комплект: вилка с фланцем на прибор+розетка угловая на кабель, чернение
розетка на кабель 218836 XS6-2YC 2 розетка на кабель
204576 XS6-2YC-B 2 розетка на кабель, чернение
розетка угловая на кабель 218837 XS6-2YCR 2 розетка угловая на кабель
204577 XS6-2YCR-B 2 розетка угловая на кабель, чернение
розетка на прибор 218838 XS6-2YW 2 розетка на прибор
204578 XS6-2YW-B 2 розетка на прибор, чернение
розетка с фланцем на прибор 218839 XS6-2YWF 2 розетка с фланцем на прибор
204579 XS6-2YWF-B 2 розетка с фланцем на прибор, чернение
вилка на кабель 218840 XS6-3PC 3 вилка на кабель
204580 XS6-3PC-B 3 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 125318 XS6-3PC/YW 3 комплект: вилка на кабель+розетка на прибор
204582 XS6-3PC/YW-B 3 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 218842 XS6-3PC/YWF 3 комплект: вилка на кабель+розетка с фланцем на прибор
204583 XS6-3PC/YWF-B 3 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на кабель угловая 218843 XS6-3PCR 3 вилка на кабель угловая
204584 XS6-3PCR-B 3 вилка на кабель угловая, чернение
комплект: вилка на кабель угловая+розетка на прибор 125320 XS6-3PCR/YW 3 комплект: вилка на кабель угловая+розетка на прибор
204585 XS6-3PCR/YW-B 3 комплект: вилка на кабель угловая+розетка на прибор, чернение
комплект: вилка на кабель угловая+розетка с фланцем на прибор 125319 XS6-3PCR/YWF 3 комплект: вилка на кабель угловая+розетка с фланцем на прибор
204586 XS6-3PCR/YWF-B 3 комплект: вилка на кабель угловая+розетка с фланцем на прибор, чернение
вилка на прибор 211830 XS6-3PW 3 вилка на прибор
204587 XS6-3PW-B 3 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 211831 XS6-3PW/YC 3 комплект: вилка на прибор+розетка на кабель
204588 XS6-3PW/YC-B 3 комплект: вилка на прибор+розетка на кабель, чернение
комплект: вилка на прибор+розетка угловая на кабель 211832 XS6-3PW/YCR 3 комплект: вилка на прибор+розетка угловая на кабель
204589 XS6-3PW/YCR-B 3 комплект: вилка на прибор+розетка угловая на кабель, чернение
вилка с фланцем на прибор 211833 XS6-3PWF 3 вилка с фланцем на прибор
204590 XS6-3PWF-B 3 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 211834 XS6-3PWF/YC 3 комплект: вилка с фланцем на прибор+розетка на кабель
204591 XS6-3PWF/YC-B 3 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
комплект: вилка с фланцем на прибор+розетка угловая на кабель 211835 XS6-3PWF/YCR 3 комплект: вилка с фланцем на прибор+розетка угловая на кабель
204592 XS6-3PWF/YCR-B 3 комплект: вилка с фланцем на прибор+розетка угловая на кабель, чернение
розетка на кабель 211836 XS6-3YC 3 розетка на кабель
204593 XS6-3YC-B 3 розетка на кабель, чернение
розетка угловая на кабель 211837 XS6-3YCR 3 розетка угловая на кабель
204594 XS6-3YCR-B 3 розетка угловая на кабель, чернение
розетка на прибор 211838 XS6-3YW 3 розетка на прибор
204595 XS6-3YW-B 3 розетка на прибор, чернение
розетка с фланцем на прибор 211839 XS6-3YWF 3 розетка с фланцем на прибор
204596 XS6-3YWF-B 3 розетка с фланцем на прибор, чернение
вилка на кабель 211840 XS6-4PC 4 вилка на кабель
204597 XS6-4PC-B 4 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 211842 XS6-4PC/YW 4 комплект: вилка на кабель+розетка на прибор
204599 XS6-4PC/YW-B 4 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 211843 XS6-4PC/YWF 4 комплект: вилка на кабель+розетка с фланцем на прибор
204600 XS6-4PC/YWF-B 4 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на кабель угловая 211844 XS6-4PCR 4 вилка на кабель угловая
204601 XS6-4PCR-B 4 вилка на кабель угловая, чернение
комплект: вилка на кабель угловая+розетка на прибор 211845 XS6-4PCR/YW 4 комплект: вилка на кабель угловая+розетка на прибор
204602 XS6-4PCR/YW-B 4 комплект: вилка на кабель угловая+розетка на прибор, чернение
комплект: вилка на кабель угловая+розетка с фланцем на прибор 211846 XS6-4PCR/YWF 4 комплект: вилка на кабель угловая+розетка с фланцем на прибор
204603 XS6-4PCR/YWF-B 4 комплект: вилка на кабель угловая+розетка с фланцем на прибор, чернение
вилка на прибор 211847 XS6-4PW 4 вилка на прибор
204604 XS6-4PW-B 4 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 211848 XS6-4PW/YC 4 комплект: вилка на прибор+розетка на кабель
204605 XS6-4PW/YC-B 4 комплект: вилка на прибор+розетка на кабель, чернение
комплект: вилка на прибор+розетка угловая на кабель 211849 XS6-4PW/YCR 4 комплект: вилка на прибор+розетка угловая на кабель
204606 XS6-4PW/YCR-B 4 комплект: вилка на прибор+розетка угловая на кабель, чернение
вилка с фланцем на прибор 211850 XS6-4PWF 4 вилка с фланцем на прибор
204607 XS6-4PWF-B 4 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 211851 XS6-4PWF/YC 4 комплект: вилка с фланцем на прибор+розетка на кабель
204608 XS6-4PWF/YC-B 4 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
комплект: вилка с фланцем на прибор+розетка угловая на кабель 211852 XS6-4PWF/YCR 4 комплект: вилка с фланцем на прибор+розетка угловая на кабель
204609 XS6-4PWF/YCR-B 4 комплект: вилка с фланцем на прибор+розетка угловая на кабель, чернение
розетка на кабель 211853 XS6-4YC 4 розетка на кабель
204610 XS6-4YC-B 4 розетка на кабель, чернение
розетка угловая на кабель 211854 XS6-4YCR 4 розетка угловая на кабель
204611 XS6-4YCR-B 4 розетка угловая на кабель, чернение
розетка на прибор 211855 XS6-4YW 4 розетка на прибор
204612 XS6-4YW-B 4 розетка на прибор, чернение
розетка с фланцем на прибор 211856 XS6-4YWF 4 розетка с фланцем на прибор
204613 XS6-4YWF-B 4 розетка с фланцем на прибор, чернение
вилка на кабель 211857 XS6-5PC 5 вилка на кабель
204614 XS6-5PC-B 5 вилка на кабель, чернение
комплект: вилка на кабель+розетка на прибор 211859 XS6-5PC/YW 5 комплект: вилка на кабель+розетка на прибор
204616 XS6-5PC/YW-B 5 комплект: вилка на кабель+розетка на прибор, чернение
комплект: вилка на кабель+розетка с фланцем на прибор 211860 XS6-5PC/YWF 5 комплект: вилка на кабель+розетка с фланцем на прибор
204617 XS6-5PC/YWF-B 5 комплект: вилка на кабель+розетка с фланцем на прибор, чернение
вилка на кабель угловая 211861 XS6-5PCR 5 вилка на кабель угловая
204618 XS6-5PCR-B 5 вилка на кабель угловая, чернение
комплект: вилка на кабель угловая+розетка на прибор 211862 XS6-5PCR/YW 5 комплект: вилка на кабель угловая+розетка на прибор
204619 XS6-5PCR/YW-B 5 комплект: вилка на кабель угловая+розетка на прибор, чернение
комплект: вилка на кабель угловая+розетка с фланцем на прибор 211863 XS6-5PCR/YWF 5 комплект: вилка на кабель угловая+розетка с фланцем на прибор
204620 XS6-5PCR/YWF-B 5 комплект: вилка на кабель угловая+розетка с фланцем на прибор, чернение
вилка на прибор 211864 XS6-5PW 5 вилка на прибор
204621 XS6-5PW-B 5 вилка на прибор, чернение
комплект: вилка на прибор+розетка на кабель 211865 XS6-5PW/YC 5 комплект: вилка на прибор+розетка на кабель
204622 XS6-5PW/YC-B 5 комплект: вилка на прибор+розетка на кабель, чернение
комплект: вилка на прибор+розетка угловая на кабель 211866 XS6-5PW/YCR 5 комплект: вилка на прибор+розетка угловая на кабель
204623 XS6-5PW/YCR-B 5 комплект: вилка на прибор+розетка угловая на кабель, чернение
вилка с фланцем на прибор 211867 XS6-5PWF 5 вилка с фланцем на прибор
204624 XS6-5PWF-B 5 вилка с фланцем на прибор, чернение
комплект: вилка с фланцем на прибор+розетка на кабель 211868 XS6-5PWF/YC 5 комплект: вилка с фланцем на прибор+розетка на кабель
204625 XS6-5PWF/YC-B 5 комплект: вилка с фланцем на прибор+розетка на кабель, чернение
комплект: вилка с фланцем на прибор+розетка угловая на кабель 211869 XS6-5PWF/YCR 5 комплект: вилка с фланцем на прибор+розетка угловая на кабель
204626 XS6-5PWF/YCR-B 5 комплект: вилка с фланцем на прибор+розетка угловая на кабель, чернение
розетка на кабель 211870 XS6-5YC 5 розетка на кабель
204627 XS6-5YC-B 5 розетка на кабель, чернение
розетка угловая на кабель 211871 XS6-5YCR 5 розетка угловая на кабель
204628 XS6-5YCR-B 5 розетка угловая на кабель, чернение
розетка на прибор 211872 XS6-5YW 5 розетка на прибор
204629 XS6-5YW-B 5 розетка на прибор, чернение
розетка с фланцем на прибор 211873 XS6-5YWF 5 розетка с фланцем на прибор
204630 XS6-5YWF-B 5 розетка с фланцем на прибор, чернение
