| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
WP12G серия |
| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 12 мм |
 стандартный комплект: вилка на прибор, розетка на кабель
| WP12G |
- |
XX |
PW/YC |
B |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
WP12G
2) Количество контактов (2...7):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WP12G серии под отверстие в прибор диаметром 12 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WP12G серии под отверстие в прибор диаметром 12 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WP12G серии под отверстие в прибор диаметром 12 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WP12G серии под отверстие в прибор диаметром 12 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WP12G серии под отверстие в прибор диаметром 12 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WP12G серии под отверстие в прибор диаметром 12 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) WP12G серии под отверстие в прибор диаметром 12 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2/3/4/5/6/7 |
| Максимальный ток, А: |
3 |
| Номинальное напряжение, В: |
250 |
| Пробойное напряжение, В: |
1500 |
| Сопротивление изоляции, МОм: |
>1000 |
| Сопротивление контактов, мОм: |
<5 |
| Диаметр контактов, мм: |
1 |
| Температура рабочая, град. С: |
-55...+85 |
| Ресурс, циклов: |
1000 |
|
 Расположение контактов
 |
 |
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
|
 |
205149 |
WP12G-2PW |
2 |
вилка на прибор |
 |

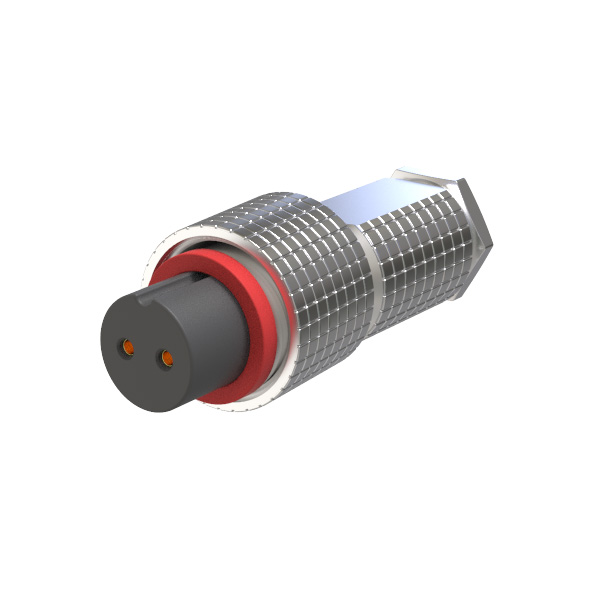

205150 |
WP12G-2YC |
2 |
розетка на кабель |
 |

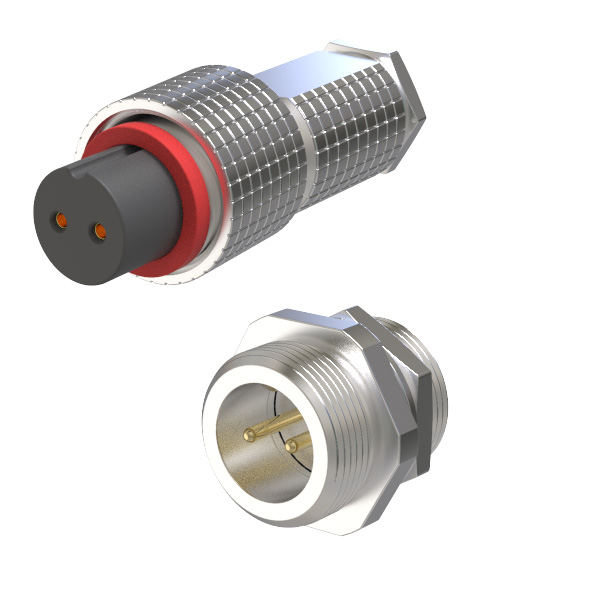

205151 |
WP12G-2PW/YC |
2 |
комплект: вилка на прибор+розетка на кабель |
 |

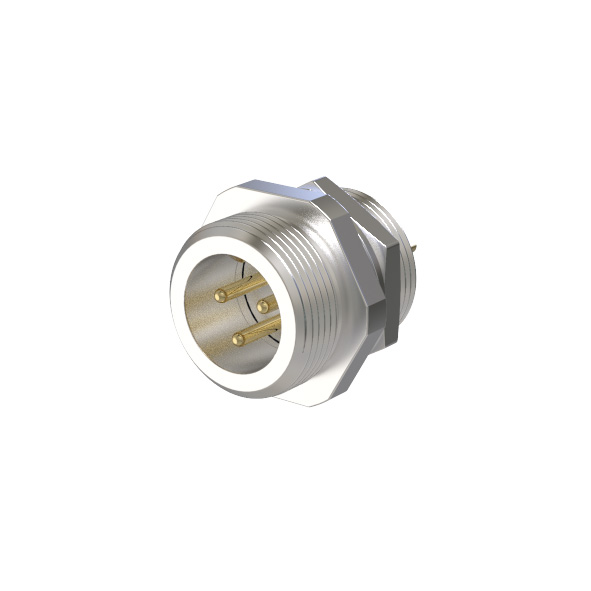

205152 |
WP12G-3PW |
3 |
вилка на прибор |
 |
205153 |
WP12G-3YC |
3 |
розетка на кабель |
|
205154 |

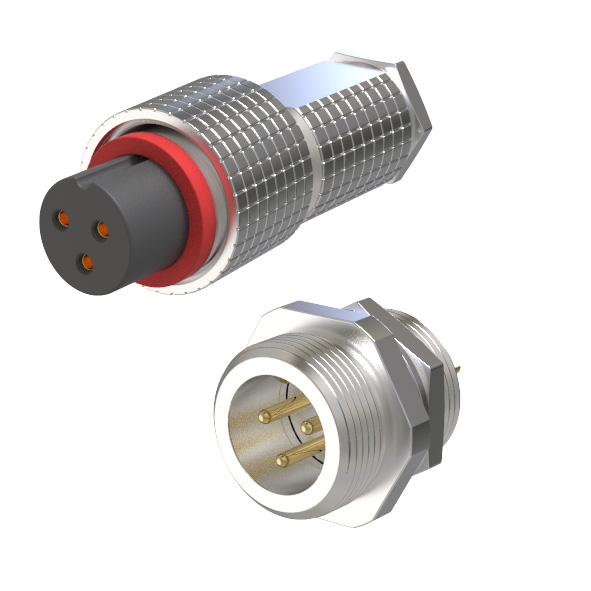

WP12G-3PW/YC |
3 |
комплект: вилка на прибор+розетка на кабель |
 |
205155 |
WP12G-4PW |
4 |
вилка на прибор |
 |
205156 |
WP12G-4YC |
4 |
розетка на кабель |
 |

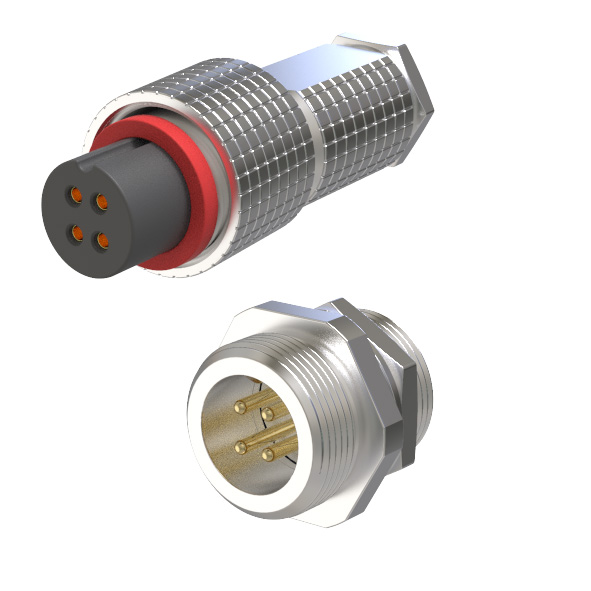

205157 |
WP12G-4PW/YC |
4 |
комплект: вилка на прибор+розетка на кабель |
 |
205158 |
WP12G-5PW |
5 |
вилка на прибор |
 |
205159 |
WP12G-5YC |
5 |
розетка на кабель |
 |

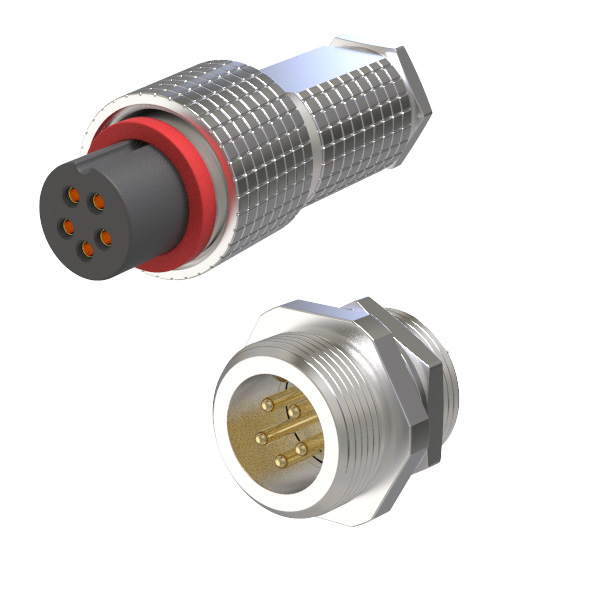

205160 |
WP12G-5PW/YC |
5 |
комплект: вилка на прибор+розетка на кабель |
 |

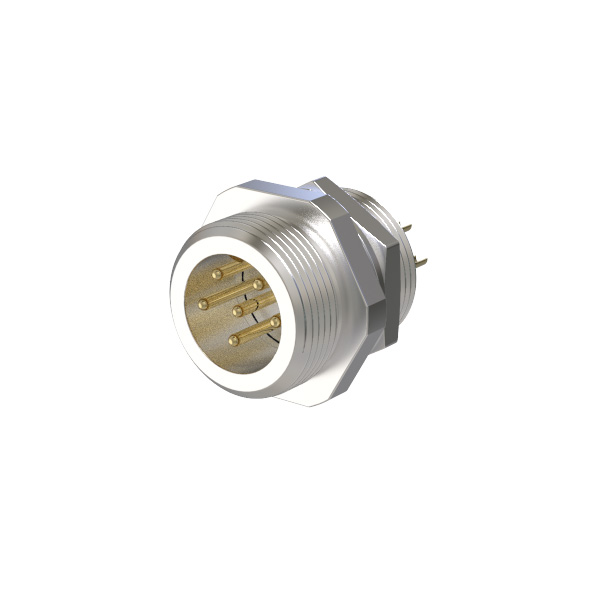

205161 |
WP12G-6PW |
6 |
вилка на прибор |
 |
205162 |
WP12G-6YC |
6 |
розетка на кабель |
 |
205163 |

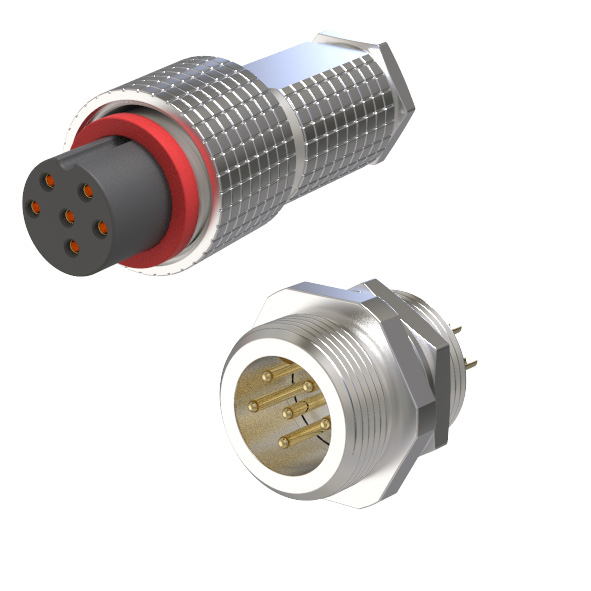

WP12G-6PW/YC |
6 |
комплект: вилка на прибор+розетка на кабель |
 |

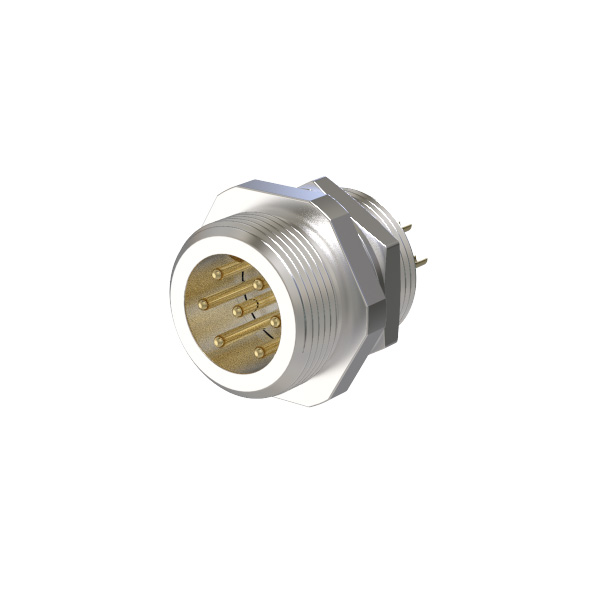

205164 |
WP12G-7PW |
7 |
вилка на прибор |
 |
205165 |
WP12G-7YC |
7 |
розетка на кабель |
 |
205166 |

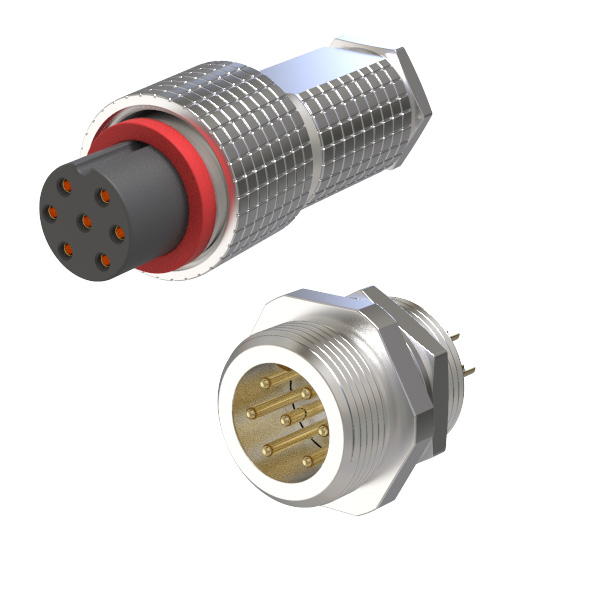

WP12G-7PW/YC |
7 |
комплект: вилка на прибор+розетка на кабель |
|
|
|
|
|
|
