| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
M1B серия |

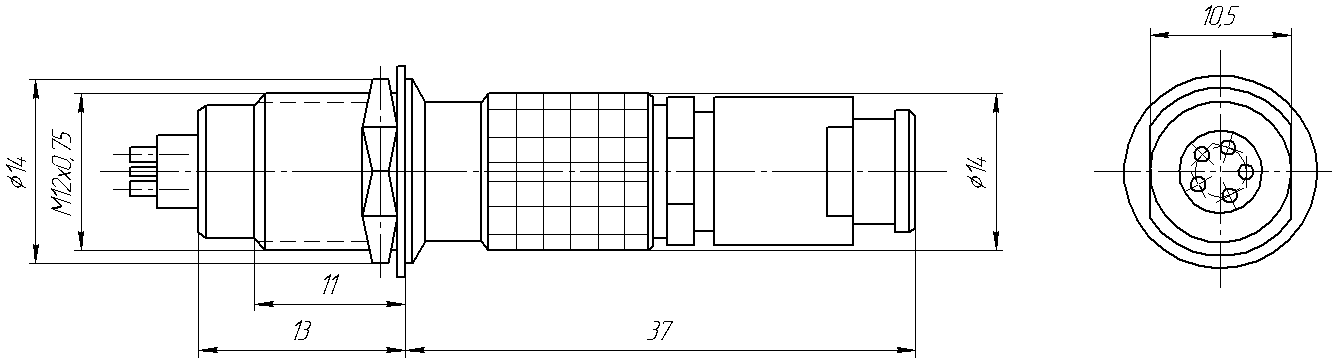

| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 9 мм |
|
|
|
1) Серия:
M1B
2) Количество контактов (2...7):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) M1B серии под отверстие в прибор диаметром 9 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) M1B серии под отверстие в прибор диаметром 9 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) M1B серии под отверстие в прибор диаметром 9 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) M1B серии под отверстие в прибор диаметром 9 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) M1B серии под отверстие в прибор диаметром 9 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) M1B серии под отверстие в прибор диаметром 9 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) M1B серии под отверстие в прибор диаметром 9 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2/3/4/5/6/7 |
| Максимальный ток, А: |
0,2 |
| Номинальное напряжение, В: |
30 |
| Пробойное напряжение, В: |
>100 |
| Сопротивление изоляции, МОм: |
<30 |
| Сопротивление контактов, мОм: |
1 |
| Диаметр контактов, мм: |
5...35 |
| Усилие соединения и разъединения, N: |
5...35 |
| Ресурс, циклов: |
5...35 |
|
 Расположение контактов
 |
 |
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
|
| 204958 |
M1B-2PC |
2 |
вилка на кабель |
| 204959 |
M1B-2PC/YW |
2 |
комплект: вилка на кабель+розетка на прибор |
| 204960 |
M1B-2YW |
2 |
розетка на прибор |
| 204961 |
M1B-3PC |
3 |
вилка на кабель |
| 204962 |
M1B-3PC/YW |
3 |
комплект: вилка на кабель+розетка на прибор |
| 204963 |
M1B-3YW |
3 |
розетка на прибор |
| 204964 |
M1B-4PC |
4 |
вилка на кабель |
| 204965 |
M1B-4PC/YW |
4 |
комплект: вилка на кабель+розетка на прибор |
| 204966 |
M1B-4YW |
4 |
розетка на прибор |
| 204967 |
M1B-5PC |
5 |
вилка на кабель |
| 204968 |
M1B-5PC/YW |
5 |
комплект: вилка на кабель+розетка на прибор |
| 204969 |
M1B-5YW |
5 |
розетка на прибор |
| 204970 |
M1B-6PC |
6 |
вилка на кабель |
| 204971 |
M1B-6PC/YW |
6 |
комплект: вилка на кабель+розетка на прибор |
| 204972 |
M1B-6YW |
6 |
розетка на прибор |
| 204973 |
M1B-7PC |
7 |
вилка на кабель |
| 204974 |
M1B-7PC/YW |
7 |
комплект: вилка на кабель+розетка на прибор |
| 204975 |
M1B-7YW |
7 |
розетка на прибор |
|
|
|
|
|
|
