Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
XS12T серия |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 12 мм |
![Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 12 мм](../images/xs12t-4pcywf.jpg)
XS12 |
T |
- |
XX |
PW/YC |
B |
1 |
2 |
|
3 |
4 |
5 |
|
1) Серия: XS12
2) Соединение: P: самозащелкивающееся (Push-Pull) T: резьбовое
3) Количество контактов (2...7): XX
4) Тип: PC: вилка на кабель PW: вилка на прибор YC: розетка на кабель YW: розетка на прибор PC/YW: вилка на кабель+розетка на прибор PW/YC: вилка на прибор+розетка на кабель PC/YC: вилка на кабель+розетка на кабель
5) Покрытие: [ ] пусто: никелированный B: черненый возможен при заказе от 1000 штук одного типа
|
|
|
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12T серии под отверстие в прибор диаметром 12 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12T серии под отверстие в прибор диаметром 12 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12T серии под отверстие в прибор диаметром 12 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12T серии под отверстие в прибор диаметром 12 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12T серии под отверстие в прибор диаметром 12 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12T серии под отверстие в прибор диаметром 12 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS12T серии под отверстие в прибор диаметром 12 мм уточняйте у наших менеджеров.
|
Количество контактов: |
2/3/4/5/6/7 |
Максимальный ток, А: |
5 |
Номинальное напряжение, В: |
250 |
Пробойное напряжение, В: |
1500 |
Сопротивление изоляции, МОм: |
>1000 |
Сопротивление контактов, мОм: |
<5 |
Диаметр контактов, мм: |
1 |
Температура рабочая, град. С: |
-55...+85 |
Ресурс, циклов: |
1000 |
|

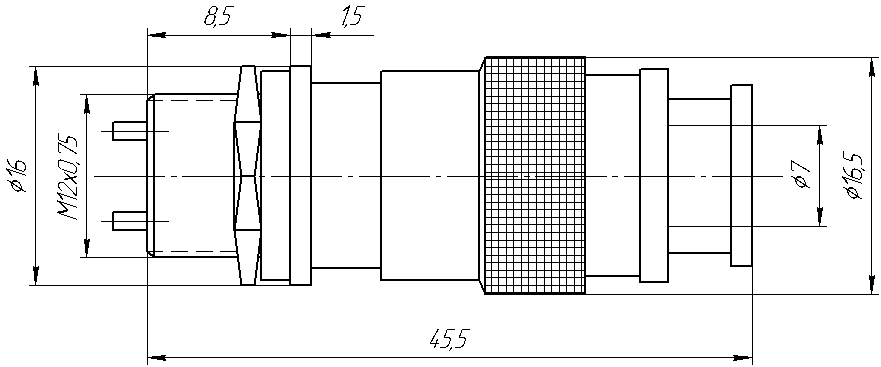

комплект: вилка на кабель+розетка на прибор |
![Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS12T серии - комплект: вилка на кабель+розетка на прибор](../images/xs12d.gif) |
Расположение контактов
![](../images/02pin.gif) |
![](../images/03pin.gif) |
![](../images/04pin.gif) |
![](../images/05pin.gif) |
![](../images/06pin.gif) |
![](../images/07pin.gif) |
2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
|
![вилка на кабель](../images/xs12t-2pc.jpg) |
207414 |
XS12T-2PC |
2 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/xs12t-2pcywf.jpg) |
207417 |
XS12T-2PC/YWF |
2 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/xs12t-2pwf.jpg) |
207420 |
XS12T-2PWF |
2 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/xs12t-2pwfyc.jpg) |
207421 |
XS12T-2PWF/YC |
2 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/xs12t-2yc.jpg) |
207422 |
XS12T-2YC |
2 |
розетка на кабель |
![розетка с фланцем на прибор](../images/xs12t-2ywf.jpg) |
207424 |
XS12T-2YWF |
2 |
розетка с фланцем на прибор |
![вилка на кабель](../images/xs12t-3pc.jpg) |
207425 |
XS12T-3PC |
3 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/xs12t-3pcywf.jpg) |
207428 |
XS12T-3PC/YWF |
3 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/xs12t-3pwf.jpg) |
207431 |
XS12T-3PWF |
3 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/xs12t-3pwfyc.jpg) |
207432 |
XS12T-3PWF/YC |
3 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/xs12t-3yc.jpg) |
207433 |
XS12T-3YC |
3 |
розетка на кабель |
![розетка с фланцем на прибор](../images/xs12t-3ywf.jpg) |
207435 |
XS12T-3YWF |
3 |
розетка с фланцем на прибор |
![вилка на кабель](../images/xs12t-4pc.jpg) |
207436 |
XS12T-4PC |
4 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/xs12t-4pcywf.jpg) |
207439 |
XS12T-4PC/YWF |
4 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/xs12t-4pwf.jpg) |
207442 |
XS12T-4PWF |
4 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/xs12t-4pwfyc.jpg) |
207443 |
XS12T-4PWF/YC |
4 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/xs12t-4yc.jpg) |
207444 |
XS12T-4YC |
4 |
розетка на кабель |
![розетка с фланцем на прибор](../images/xs12t-4ywf.jpg) |
207446 |
XS12T-4YWF |
4 |
розетка с фланцем на прибор |
![вилка на кабель](../images/xs12t-5pc.jpg) |
207447 |
XS12T-5PC |
5 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/xs12t-5pcywf.jpg) |
207450 |
XS12T-5PC/YWF |
5 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/xs12t-5pwf.jpg) |
207453 |
XS12T-5PWF |
5 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/xs12t-5pwfyc.jpg) |
207454 |
XS12T-5PWF/YC |
5 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/xs12t-5yc.jpg) |
207455 |
XS12T-5YC |
5 |
розетка на кабель |
![розетка с фланцем на прибор](../images/xs12t-5ywf.jpg) |
207457 |
XS12T-5YWF |
5 |
розетка с фланцем на прибор |
![вилка на кабель](../images/xs12t-6pc.jpg) |
207458 |
XS12T-6PC |
6 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/xs12t-6pcywf.jpg) |
207461 |
XS12T-6PC/YWF |
6 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/xs12t-6pwf.jpg) |
207464 |
XS12T-6PWF |
6 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/xs12t-6pwfyc.jpg) |
207465 |
XS12T-6PWF/YC |
6 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/xs12t-6yc.jpg) |
207466 |
XS12T-6YC |
6 |
розетка на кабель |
![розетка с фланцем на прибор](../images/xs12t-6ywf.jpg) |
207468 |
XS12T-6YWF |
6 |
розетка с фланцем на прибор |
![вилка на кабель](../images/xs12t-7pc.jpg) |
207469 |
XS12T-7PC |
7 |
вилка на кабель |
![комплект: вилка на кабель+розетка с фланцем на прибор](../images/xs12t-7pcywf.jpg) |
207472 |
XS12T-7PC/YWF |
7 |
комплект: вилка на кабель+розетка с фланцем на прибор |
![вилка с фланцем на прибор](../images/xs12t-7pwf.jpg) |
207475 |
XS12T-7PWF |
7 |
вилка с фланцем на прибор |
![комплект: вилка с фланцем на прибор+розетка на кабель](../images/xs12t-7pwfyc.jpg) |
207476 |
XS12T-7PWF/YC |
7 |
комплект: вилка с фланцем на прибор+розетка на кабель |
![розетка на кабель](../images/xs12t-7yc.jpg) |
207477 |
XS12T-7YC |
7 |
розетка на кабель |
![розетка с фланцем на прибор](../images/xs12t-7ywf.jpg) |
207479 |
XS12T-7YWF |
7 |
розетка с фланцем на прибор |
|
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
