| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
WS20 серия |

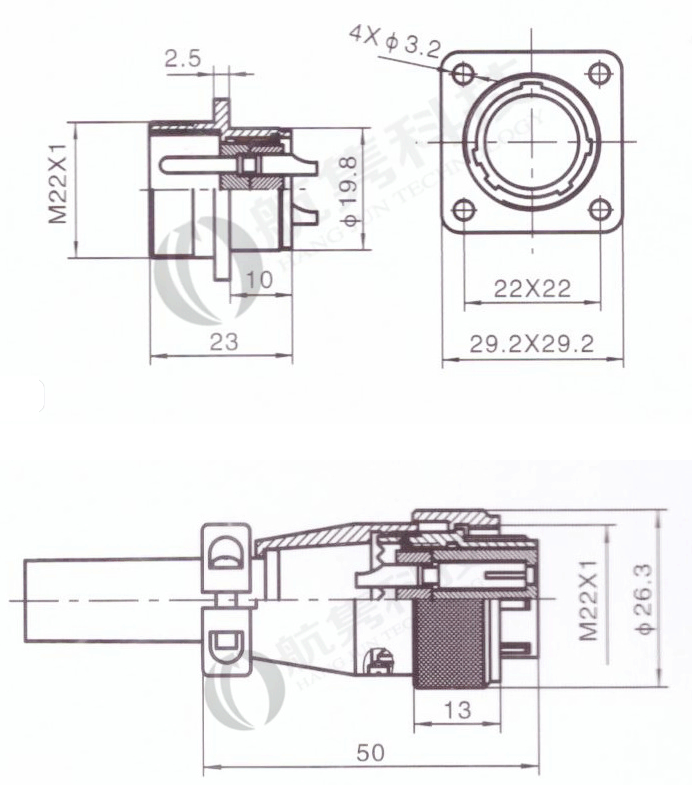

| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 20 мм |
 стандартный комплект: вилка на кабель, розетка на прибор
| WS20 |
- |
XX |
PW/YC |
B |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
WS20
2) Количество контактов (2,3,4,5,6,7,9,10,12):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS20 серии под отверстие в прибор диаметром 20 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS20 серии под отверстие в прибор диаметром 20 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS20 серии под отверстие в прибор диаметром 20 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS20 серии под отверстие в прибор диаметром 20 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS20 серии под отверстие в прибор диаметром 20 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS20 серии под отверстие в прибор диаметром 20 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) WS20 серии под отверстие в прибор диаметром 20 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
10 |
12 |
| Максимальный ток, А: |
25 |
25 |
25 |
10 |
5, 25 |
10 |
5 |
5 |
5 |
| Номинальное напряжение, В: |
500 |
400 |
| Номинальное напряжение, В: |
1500 |
1200 |
| Пробойное напряжение, В: |
>2000 |
| Сопротивление изоляции, МОм: |
<1 |
|
|
<2,5 |
<5,1 |
<2,5 |
<5 |
|
|
| Сопротивление контактов, мОм: |
2,5 |
1,5 |
2x1, 4x2.5 |
1,5 |
1,0 |
|
 Расположение контактов
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
5 конт. |
6 конт. |
7 конт. |
9 конт. |
10 конт. |
12 конт. |
|
 |
207519 |
WS20-02PC |
2 |
вилка на кабель |
|
207520 |
WS20-02YWF |
2 |
розетка с фланцем на прибор |
 |
207521 |
WS20-02PC/YWF |
2 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207522 |
WS20-03PC |
3 |
вилка на кабель |
|
207523 |
WS20-03YWF |
3 |
розетка с фланцем на прибор |
 |
207524 |
WS20-03PC/YWF |
3 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207525 |
WS20-04PC |
4 |
вилка на кабель |
|
207526 |
WS20-04YWF |
4 |
розетка с фланцем на прибор |
 |
207527 |
WS20-04PC/YWF |
4 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207528 |
WS20-05PC |
5 |
вилка на кабель |
|
207529 |
WS20-05YWF |
5 |
розетка с фланцем на прибор |
 |
207530 |
WS20-05PC/YWF |
5 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207531 |
WS20-06PC |
6 |
вилка на кабель |
|
207532 |
WS20-06YWF |
6 |
розетка с фланцем на прибор |
|
207533 |
WS20-06PC/YWF |
6 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207534 |
WS20-07PC |
7 |
вилка на кабель |
|
207535 |
WS20-07YWF |
7 |
розетка с фланцем на прибор |
 |
207536 |
WS20-07PC/YWF |
7 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207537 |
WS20-09PC |
9 |
вилка на кабель |
|
207538 |
WS20-09YWF |
9 |
розетка с фланцем на прибор |
|
207539 |
WS20-9PC/YWF |
9 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207540 |
WS20-10PC |
10 |
вилка на кабель |
|
207541 |
WS20-10YWF |
10 |
розетка с фланцем на прибор |
 |
207542 |
WS20-10PC/YWF |
10 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
207543 |
WS20-12PC |
12 |
вилка на кабель |
|
207544 |
WS20-12YWF |
12 |
розетка с фланцем на прибор |
 |
207545 |
WS20-12PC/YWF |
12 |
комплект: вилка на кабель+розетка с фланцем на прибор |
|
|
|
|
|
|
