| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
WS28 серия |

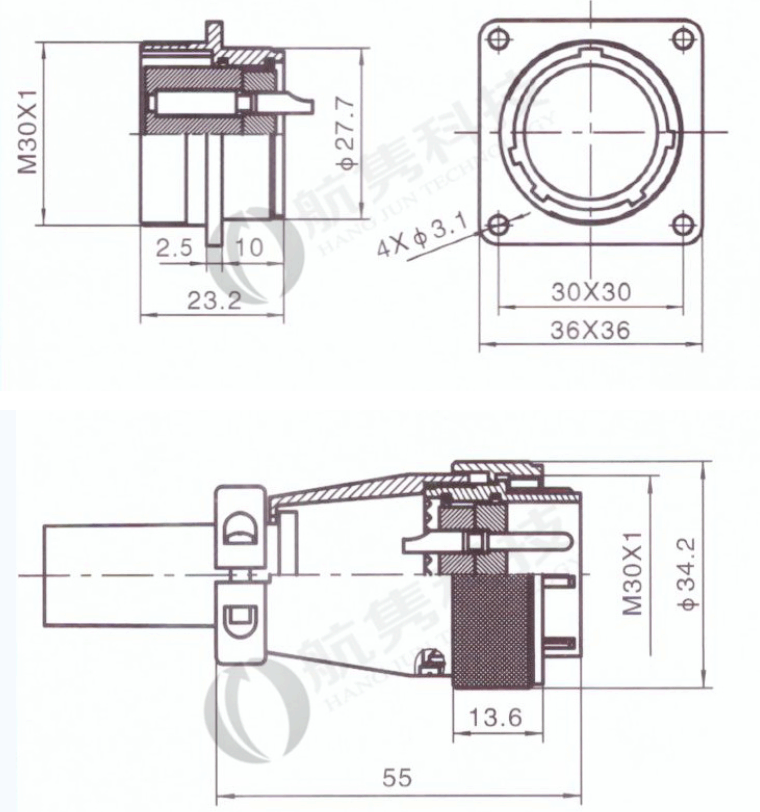

| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 28 мм |
 стандартный комплект: вилка на прибор, розетка на кабель
| WS28 |
- |
XX |
PW/YC |
B |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
WS28
2) Количество контактов (2,3,4,7,9,10,12,16,17,20,24):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS28 серии под отверстие в прибор диаметром 28 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS28 серии под отверстие в прибор диаметром 28 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS28 серии под отверстие в прибор диаметром 28 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS28 серии под отверстие в прибор диаметром 28 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS28 серии под отверстие в прибор диаметром 28 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) WS28 серии под отверстие в прибор диаметром 28 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) WS28 серии под отверстие в прибор диаметром 28 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2 |
3 |
4 |
7 |
9 |
10 |
12 |
16 |
17 |
20 |
24 |
26 |
| Максимальный ток, А: |
50 |
50 |
25 |
25 |
25, 5 |
25 |
10 |
10 |
10 |
5 |
5 |
5 |
| Номинальное напряжение, В: |
500 |
|
| Пробойное напряжение, В: |
1500 |
|
| Сопротивление изоляции, МОм: |
>2000 |
| Сопротивление контактов, мОм: |
<0,5 |
<1 |
<1 |
<1 |
<2,5 |
<5 |
| Диаметр контактов, мм: |
3,5 |
2,5 |
2,5 |
2,5 |
1,5 |
1 |
|
 Расположение контактов
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 конт. |
3 конт. |
4 конт. |
7 конт. |
9 конт. |
10 конт. |
12 конт. |
16 конт. |
17 конт. |
20 конт. |
24 конт. |
26 конт. |
|
 |
207573 |
WS28-02PC/YWF |
2 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207574 |
WS28-03PC/YWF |
3 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207575 |
WS28-04PC/YWF |
4 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207576 |
WS28-07PC/YWF |
7 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207577 |
WS28-09PC/YWF |
9 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207578 |
WS28-10PC/YWF |
10 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207579 |
WS28-12PC/YWF |
12 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207580 |
WS28-16PC/YWF |
16 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207581 |
WS28-17PC/YWF |
17 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207582 |
WS28-20PC/YWF |
20 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
207583 |
WS28-24PC/YWF |
24 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207584 |
WS28-26PC/YWF |
26 |
комплект: вилка с фланцем на прибор+розетка на кабель |
|
|
|
|
|
|
