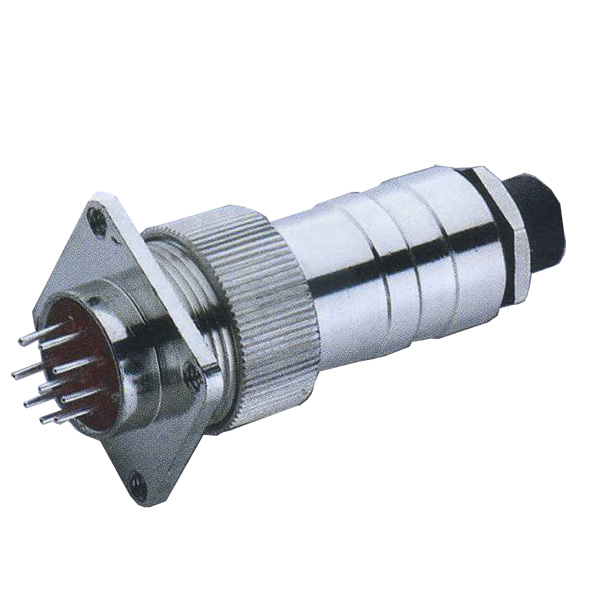

| Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) |
HP15 серия |
| Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 15 мм |
| HP15 |
- |
XX |
PW/YC |
[ ] пусто |
| 1 |
|
2 |
3 |
4 |
|
|
1) Серия:
HP15
2) Количество контактов (2...9):
XX
3) Тип:
PC: вилка на кабель
PW: вилка на прибор
YC: розетка на кабель
YW: розетка на прибор
PC/YW: вилка на кабель+розетка на прибор
PW/YC: вилка на прибор+розетка на кабель
PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
[ ] пусто: никелированный
B: черненый возможен при заказе от 1000 штук одного типа
|
|
| |
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) HP15 серии под отверстие в прибор диаметром 15 мм изготавливаются с резьбовым соединением.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) HP15 серии под отверстие в прибор диаметром 15 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) HP15 серии под отверстие в прибор диаметром 15 мм изготавливаются в пылезащитном исполнении.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) HP15 серии под отверстие в прибор диаметром 15 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) HP15 серии под отверстие в прибор диаметром 15 мм выпускаются в металлических корпусах .
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) HP15 серии под отверстие в прибор диаметром 15 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.
Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) HP15 серии под отверстие в прибор диаметром 15 мм уточняйте у наших менеджеров.
|
| Количество контактов: |
2/3/4/5/6/7/8/9 |
| Максимальный ток, А: |
3,5 |
| Номинальная нагрузка: |
DC 30V 0.2A |
| Пробойное напряжение, В: |
250 |
| Сопротивление изоляции, МОм: |
>100 |
| Сопротивление контактов, мОм: |
<30 |
| Температура рабочая, град. С: |
-20...+70 |
| Усилие соединения и разъединения, N: |
5...35 |
| Ресурс, циклов: |
1000 |
|
|
 |
207663 |
HP15-2PWF |
2 |
вилка на прибор с квадратным фланцем |
 |
207664 |
HP15-2PWF/YC |
2 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207665 |
HP15-2YC |
2 |
розетка на кабель |
 |
207666 |
HP15-3PWF |
3 |
вилка на прибор с квадратным фланцем |
 |
207667 |
HP15-3PWF/YC |
3 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
207668 |
HP15-3YC |
3 |
розетка на кабель |
 |
207669 |
HP15-4PWF |
4 |
вилка на прибор с квадратным фланцем |
 |
207670 |
HP15-4PWF/YC |
4 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
218828 |
HP15-4YC |
4 |
розетка на кабель |
 |
218841 |
HP15-5PWF |
5 |
вилка на прибор с квадратным фланцем |
 |
218852 |
HP15-5PWF/YC |
5 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
218916 |
HP15-5YC |
5 |
розетка на кабель |
 |
218917 |
HP15-6PWF |
6 |
вилка на прибор с квадратным фланцем |
 |
218918 |
HP15-6PWF/YC |
6 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
218919 |
HP15-6YC |
6 |
розетка на кабель |
 |
218920 |
HP15-7PWF |
7 |
вилка на прибор с квадратным фланцем |
 |
218921 |
HP15-7PWF/YC |
7 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
218922 |
HP15-7YC |
7 |
розетка на кабель |
 |
218923 |
HP15-8PWF |
8 |
вилка на прибор с квадратным фланцем |
 |
218924 |
HP15-8PWF/YC |
8 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
218925 |
HP15-8YC |
8 |
розетка на кабель |
 |
218926 |
HP15-9PWF |
9 |
вилка на прибор с квадратным фланцем |
 |
218927 |
HP15-9PWF/YC |
9 |
комплект: вилка с фланцем на прибор+розетка на кабель |
 |
218928 |
HP15-9YC |
9 |
розетка на кабель |
|
|
|
|
|
|
