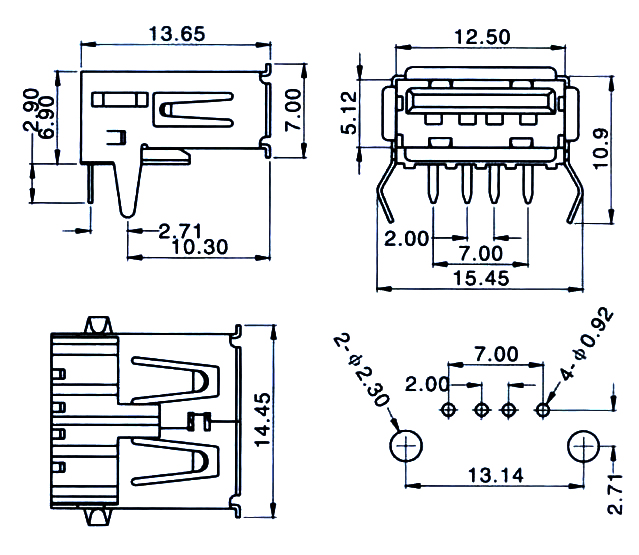

Разъемы USB-A

Разъемы USB-A удачно сочетают долговечность и механическую прочность, несмотря на отсутствие винтовой затяжки.

Сигналы USB (версии ≤2.x) передаются по двум проводам экранированного четырёхпроводного кабеля.

Для устройств USB 2.0 регламентировано три режима работы:

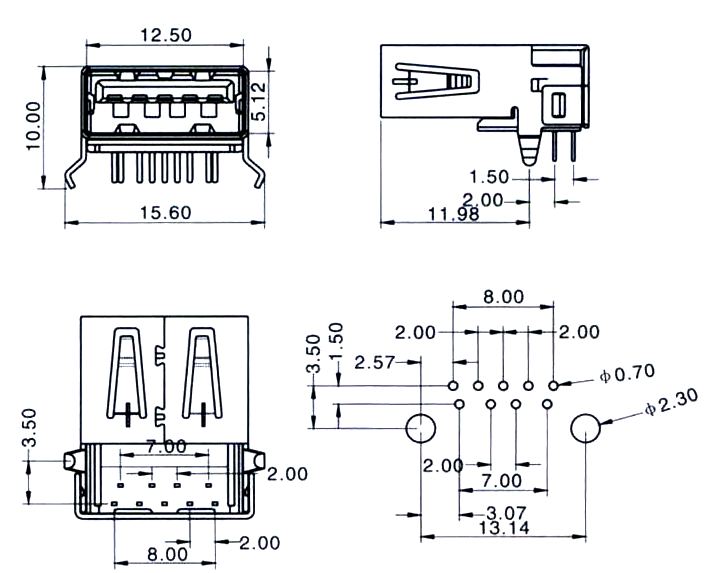

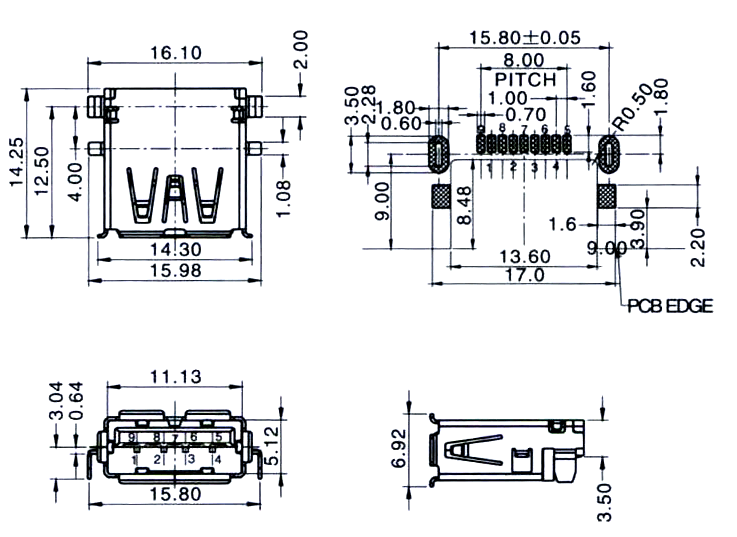

В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего или (у некоторых производителей) красного цвета. Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, плюс и ноль питания. В дополнение к ним USB 3.0 добавляет ещё четыре линии связи (две витые пары), в результате чего кабель стал гораздо толще. Новые контакты в разъёмах USB 3.0 расположены отдельно от старых в другом контактном ряду. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с (30 Мбайт/с эффективных) до 600 Мбайт/с и позволяет передать 1 ТБ не за 8—10 часов, а за 40—60 минут.

Версия USB 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Таким образом, от одного хаба можно подпитывать большее количество устройств либо избавить сами устройства от отдельных блоков питания. На некоторых материнских платах и ноутбуках одно или несколько гнезд USB 3.0 могут быть помечены значком молнии. Это значит, что от данного порта можно запитывать и заряжать устройства, потребляющие ток более 1 А, а также зарядка будет идти при выключенном компьютере.

Наша организация продает широкий спекр высококачественных и при этом недорогих разъемов USB-A со склада и под заказ с минимальными сроками поставки.

Розетки на плату стандартно поставляются в пеналах или паллетах, если это не оговорено при заказе клиентом. Под заказ они могут быть поставлены на ленте в роликах для автоматического монтажа (дополнительное обозначение при этом "T/R" в конце наименования).

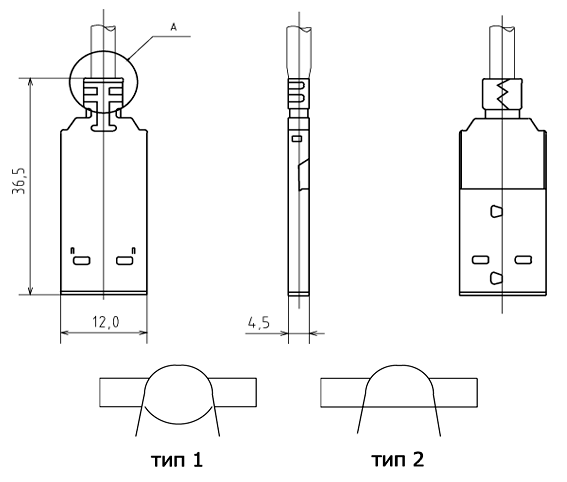

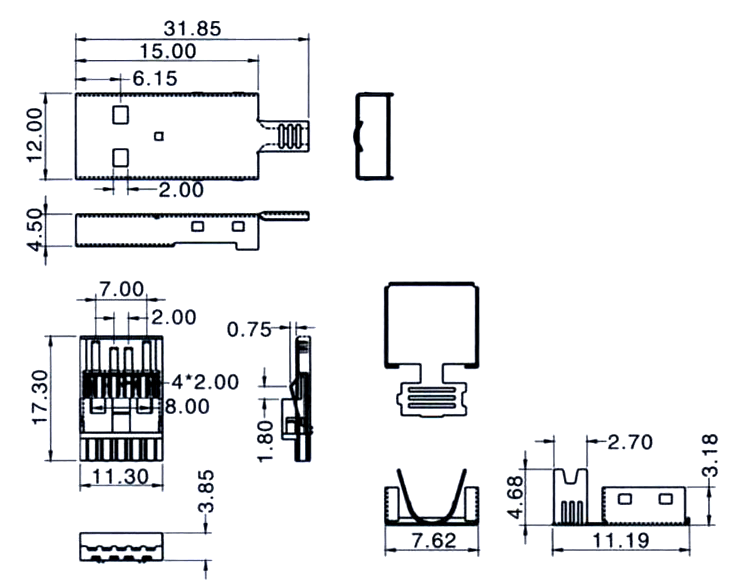

Вилки на кабель поставляются в пакетах или паллетах в разобранном виде (каждая часть по-отдельности). Для наиболее прочного соединения рекомендуется сразу заказывать кабель нужной длины с залитым корпусом разъема. У фабрик существет несколько моделей заливных форм для различных видов корпусов. При большом заказе имеется возможность сделать форму корпуса по дизайну заказчика с его логотипом.

Условия поставки разъемов USB-A уточняйте у менеджеров.

Цоколевка контактов разъемов USB-A:

Здесь GND — цепь «корпуса» для питания периферийных устройств, а VBus = +5 вольт, также для цепей питания. Данные передаются дифференциально по проводам D- и D+ (diff0 и diff1 соответственно, в терминологии официальной документации). Состояния «0» и «1» определяются по разности потенциалов между линиями более 0,2 В и при условии, что на одной из линий (D− в случае diff0 и D+ при diff1) потенциал относительно GND выше 2,8 В. Дифференциальный способ передачи является основным, но не единственным (например, при инициализации устройство сообщает хосту о режиме, поддерживаемом устройством (англ. Full-Speed или англ. Low-Speed), подтягиванием одной из линий данных к V_BUS через резистор 1,5 кОм (D− для режима Low-Speed и D+ для режимов Full-Speed и High-Speed).
