Каталог - Разъемы (соединители)

Разъемы > Разъемы USB

Разъемы USB-B



Разъемы USB-B

Розетка USB 2.0-BM

Штекер USB BF

Разъемы USB-B удачно сочетает долговечность и механическую прочность, несмотря на отсутствие винтовой затяжки.

Сигналы USB (версии ≤2.x) передаются по двум проводам экранированного четырёхпроводного кабеля.

Наша организация продает широкий спекр высококачественных и при этом недорогих разъемов USB-B со склада и под заказ с минимальными сроками поставки.

Розетки на плату стандартно поставляются в пеналах или паллетах, если это не оговорено при заказе клиентом. Под заказ они могут быть поставлены на ленте в роликах для автоматического монтажа (дополнительное обозначение при этом "T/R" в конце наименования).

Вилки на кабель поставляются в пакетах или паллетах в разобранном виде (каждая часть по-отдельности). Для наиболее прочного соединения рекомендуется сразу заказывать кабель нужной длины с залитым корпусом разъема. У фабрик существет несколько моделей заливных форм для различных видов корпусов. При большом заказе имеется возможность сделать форму корпуса по дизайну заказчика с его логотипом.

Условия поставки разъемов USB-B уточняйте у менеджеров.


Цоколевка контактов разъемов USB-B:
Номер контакта 4 3 2 1
Обозначение GND D+ D- VBUS
Цвет провода Чёрный Зелёный Белый Красный

Здесь GND — цепь «корпуса» для питания периферийных устройств, а VBus = +5 вольт, также для цепей питания. Данные передаются дифференциально по проводам D- и D+ (diff0 и diff1 соответственно, в терминологии официальной документации). Состояния «0» и «1» определяются по разности потенциалов между линиями более 0,2 В и при условии, что на одной из линий (D− в случае diff0 и D+ при diff1) потенциал относительно GND выше 2,8 В. Дифференциальный способ передачи является основным, но не единственным (например, при инициализации устройство сообщает хосту о режиме, поддерживаемом устройством (англ. Full-Speed или англ. Low-Speed), подтягиванием одной из линий данных к V_BUS через резистор 1,5 кОм (D− для режима Low-Speed и D+ для режимов Full-Speed и High-Speed).

Максимальный ток на контакт: 0,5 А (USB 2.0) и 0,9 А (USB 3.0)
Допустимое напряжение: 50В
Сопротивление контактов: 30 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 750В переменного напряжения в течение 1 мин.
Рабочая температура: -25...+125°С

Материалы:
Изолятор: PBT (термопластик, усиленный стекловолокном UL94V-0)
Корпус: нержавеющая сталь
Контакты: фосфористая бронза, покрытая золотом 10 мкм


Код
товара
Марка Описание

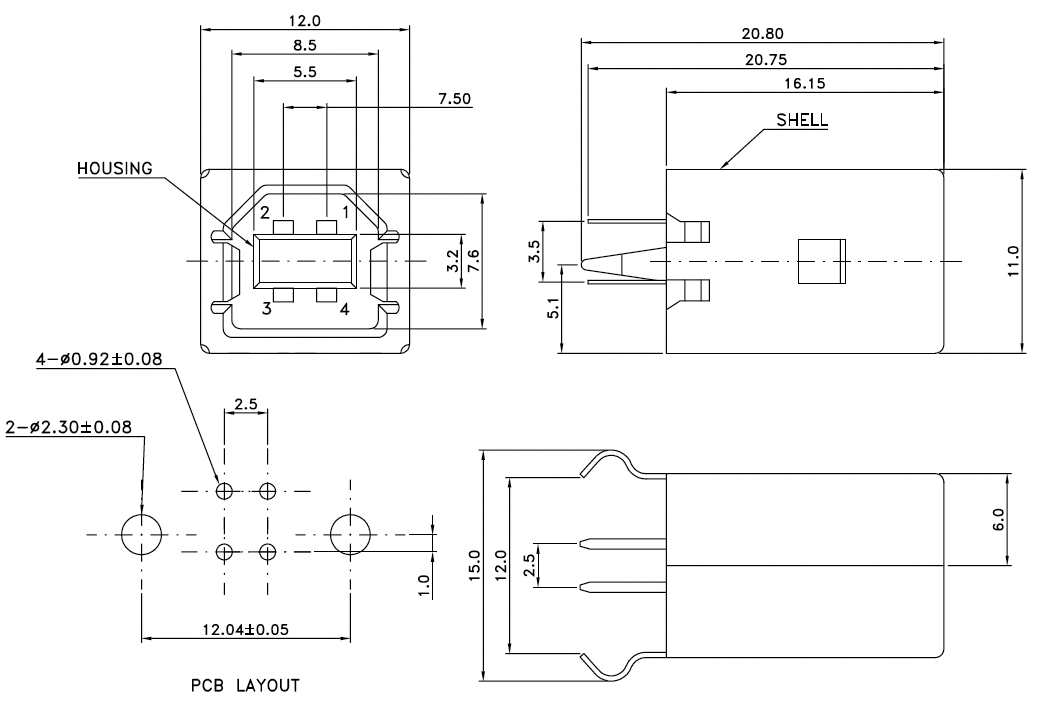

123678 CU02SAH0000 (USBB-1J, BF-90°, USB-B-S-X-X-TH) CU Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж
22090 CU02SAH0000 (USBB-1J, BF-90°) FE Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж

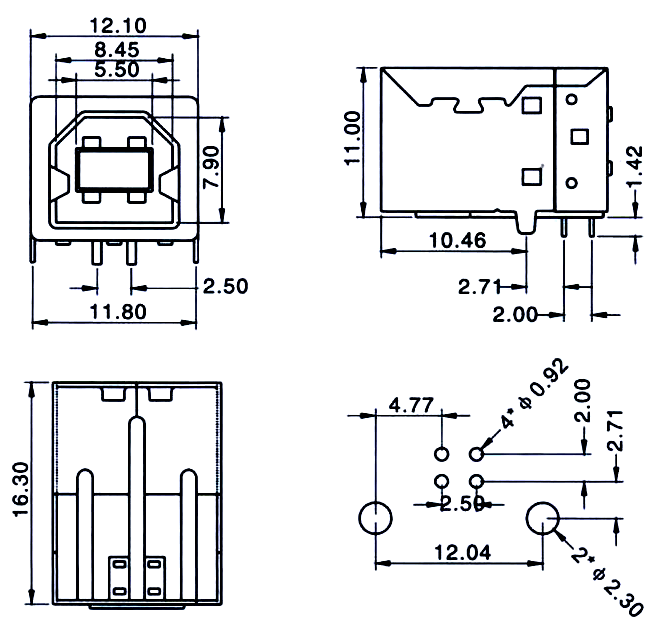

139104 US01-008 Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж
138091 US01-314BR Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж

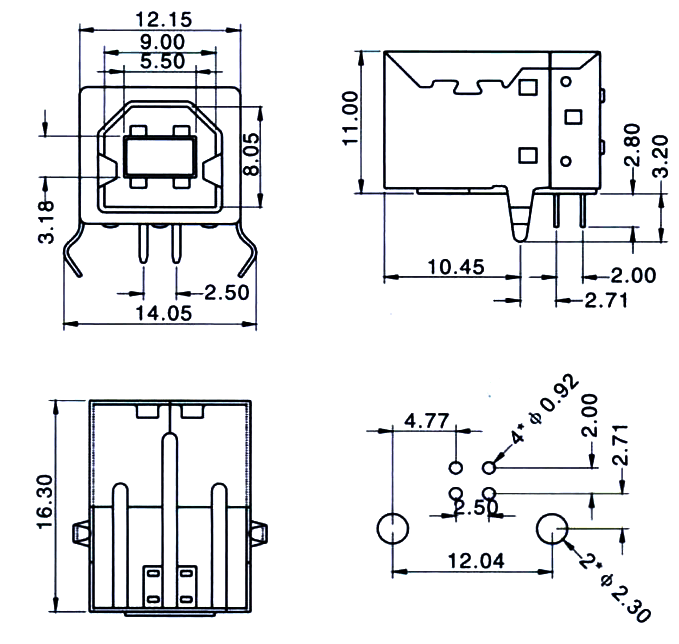

138090 US01-314ST Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж

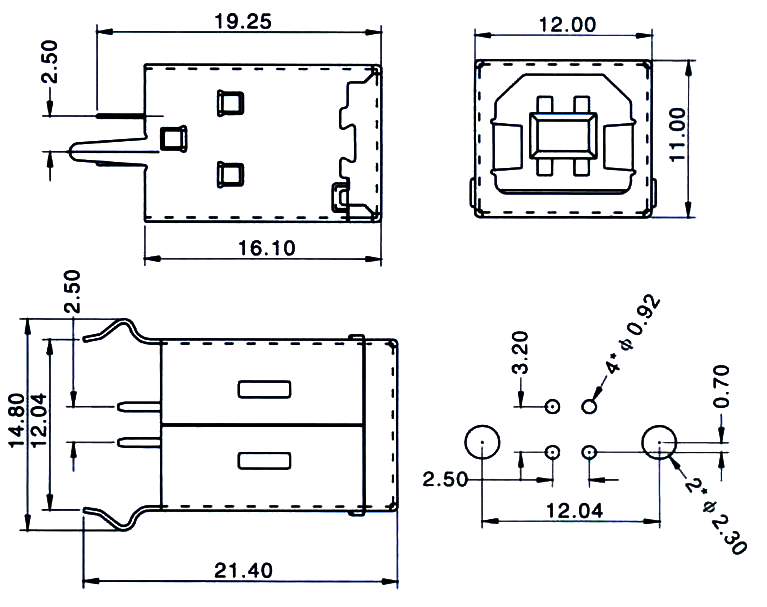

125083 US01-318 Розетка USB2.0 на плату для выводного монтажа прямая тип B чертеж
138093 US01-318BR Розетка USB2.0 на плату для выводного монтажа прямая тип B чертеж
53860 US01-318ST Розетка USB2.0 на плату для выводного монтажа прямая тип B чертеж

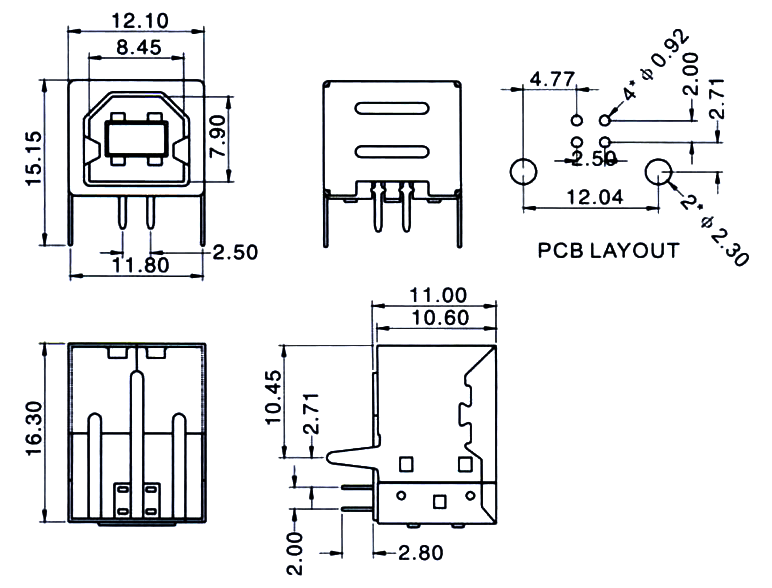

139105 US01-493 Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж

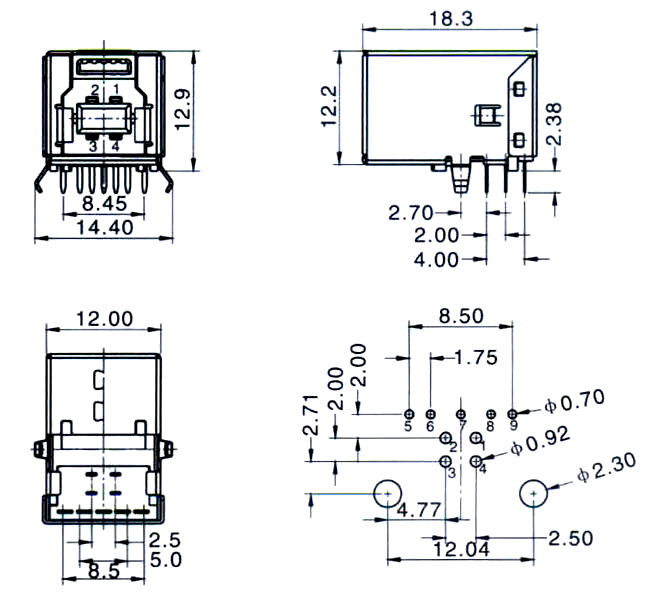

138092 US01-680 Розетка USB3.0 на плату для выводного монтажа угловая тип B чертеж
139106 US10-001 Розетка USB3.0 на плату для выводного монтажа прямая тип B
139107 US10-012 Вилка USB3.0 на кабель тип B

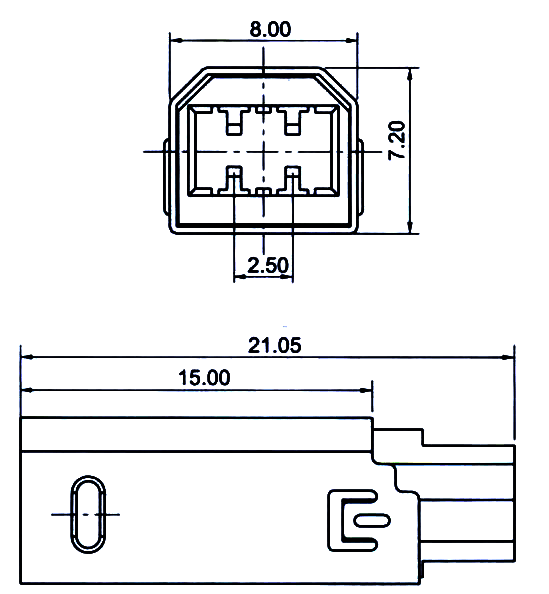

139108 US10-093 Вилка USB2.0 на кабель тип B чертеж

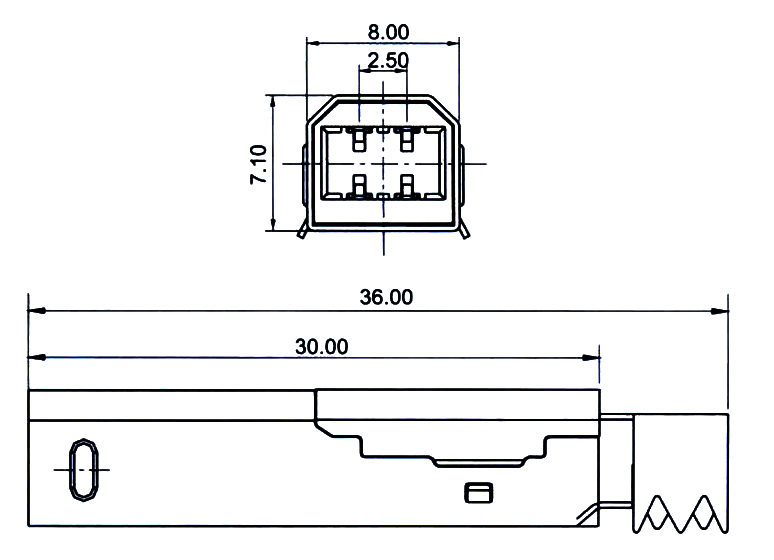

10917 US10-094 (USBB-CP) Вилка USB2.0 на кабель тип B чертеж

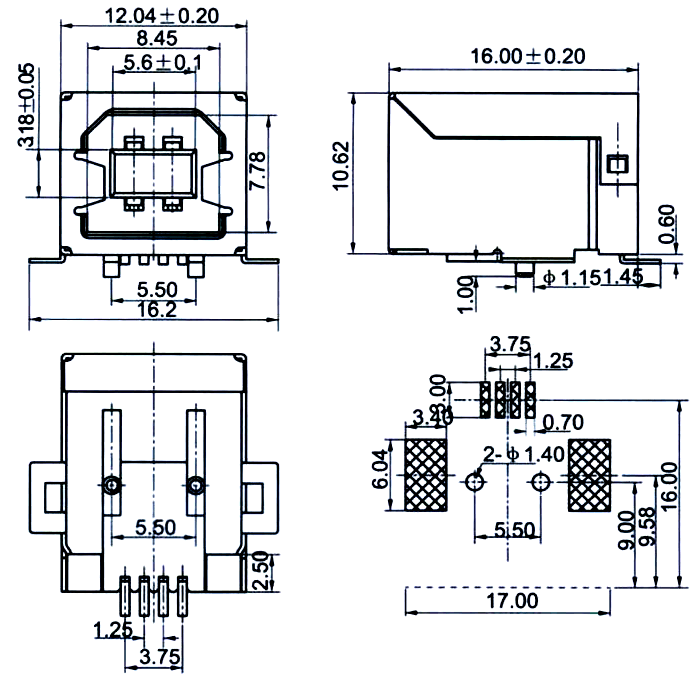

56969 US10-104 (USBB-1SMT) Розетка USB2.0 на плату SMD угловая тип B чертеж

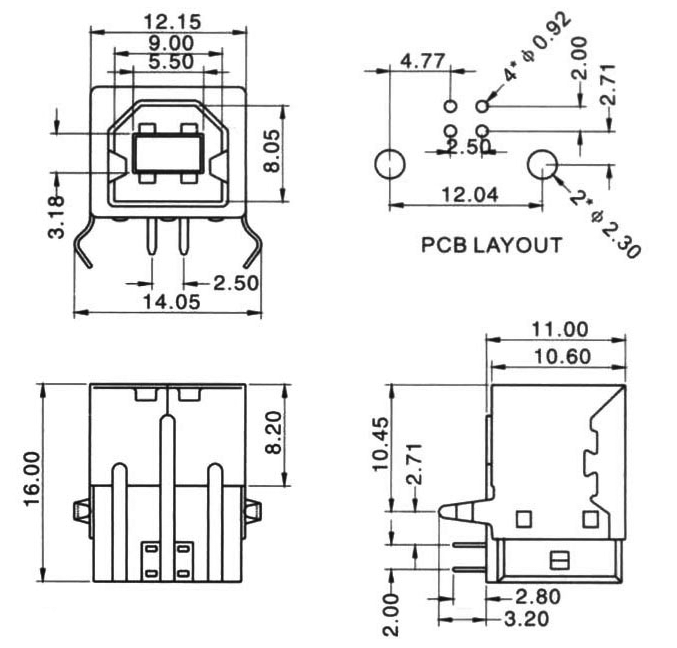

139109 US10-654 Розетка USB2.0 на плату для выводного монтажа угловая тип B чертеж
17920 5075BS-04-WH Розетка USB2.0 на плату для выводного монтажа прямая чертеж
