Разъемы микро USB

Наша организация продает широкий спекр высококачественных и при этом недорогих разъемов micro-USB со склада и под заказ с минимальными сроками поставки.

Розетки на плату стандартно поставляются в пеналах или паллетах, если это не оговорено при заказе клиентом. Под заказ они могут быть поставлены на ленте в роликах для автоматического монтажа (дополнительное обозначение при этом "T/R" в конце наименования).

Вилки на кабель поставляются в пакетах или паллетах в разобранном виде (каждая часть по-отдельности). Для наиболее прочного соединения рекомендуется сразу заказывать кабель нужной длины с залитым корпусом разъема. У фабрик существет несколько моделей заливных форм для различных видов корпусов. При большом заказе имеется возможность сделать форму корпуса по дизайну заказчика с его логотипом.

Условия поставки разъемов micro-USB уточняйте у менеджеров.

Цоколевка контактов разъемов micro-USB:

Номер контакта	5	4	3	2	1
Обозначение	GND	GND/ NO	D+	D-	+5V
Цвет провода	Чёрный	сиреневый	Зелёный	Белый	Красный

Максимальный ток: 1,5 А (на контакт)
Максимальное переменное напряжение: 50В
Рабочее напряжение: 30В
Сопротивление контактов: 30 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 750В в течение 1 мин.
Рабочая температура: -55...+85°С

Материалы:
Изолятор: PBT (термопластик, усиленный стекловолокном UL94V-0)
Корпус: нержавеющая сталь
Контакты: фосфористая бронза, покрытая золотом 10 мкм

Код товара	Марка	Описание

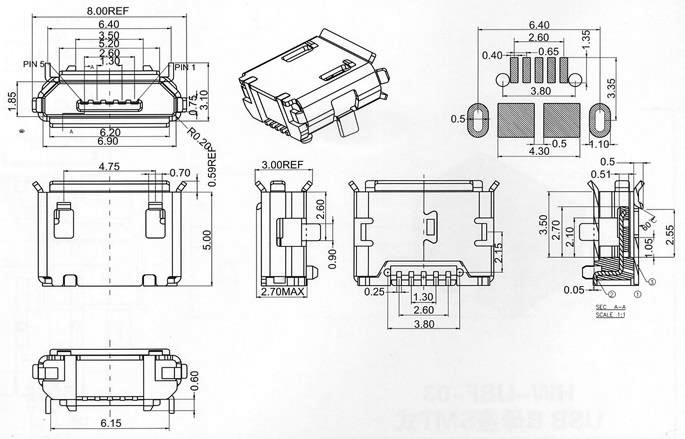

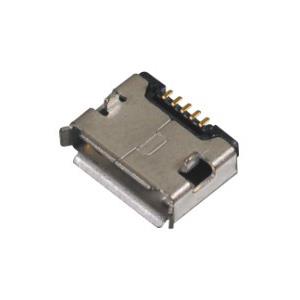

132721	HW-MC-5F-03	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

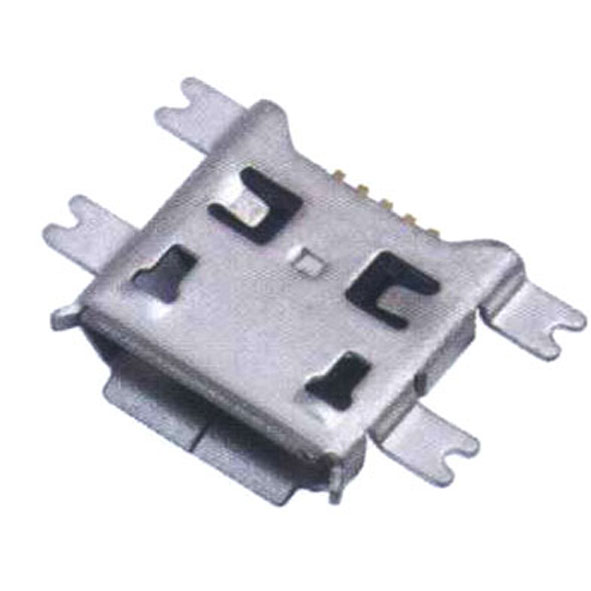

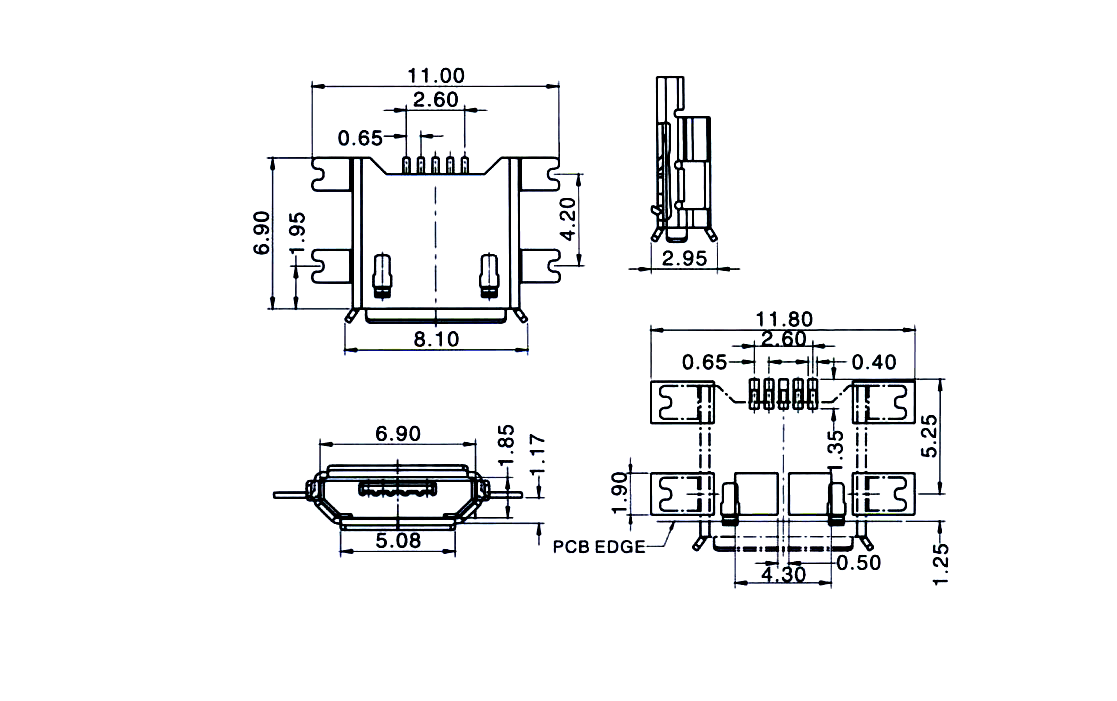

120957	US01-002 (USB-micro 5PIN/F 90deg SMD)	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

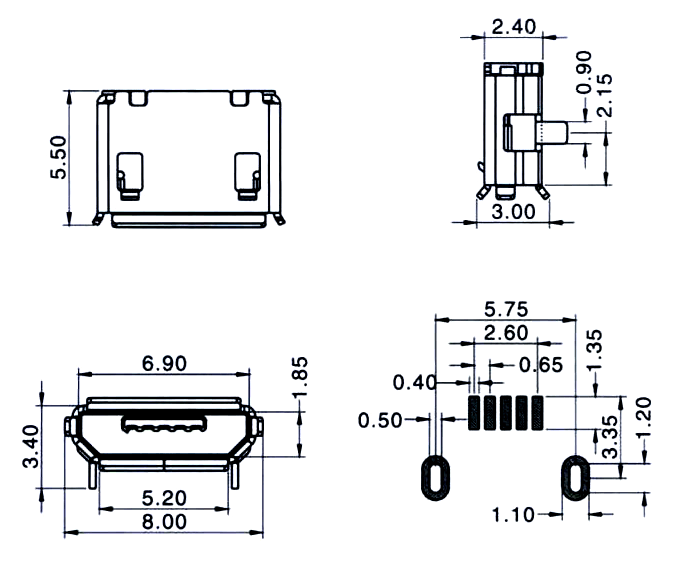

138810	US01-046	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

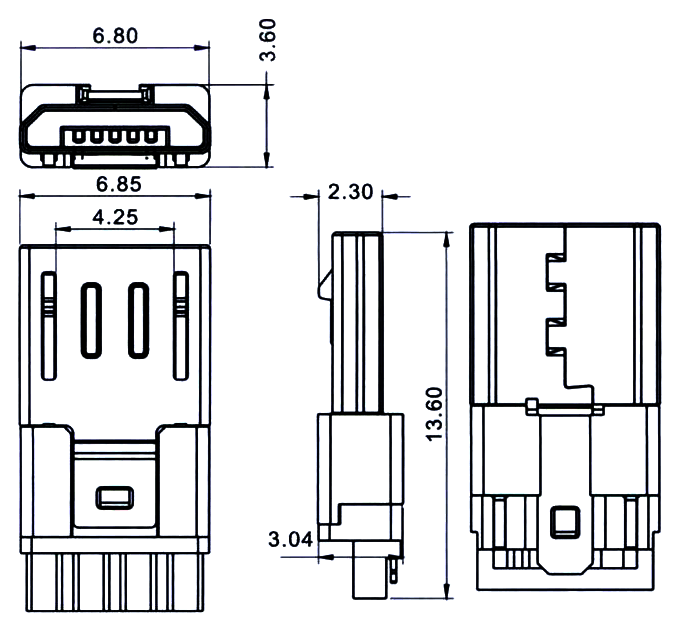

138827	US01-106	Вилка микро USB2.0 на кабель 5 конт.	чертеж

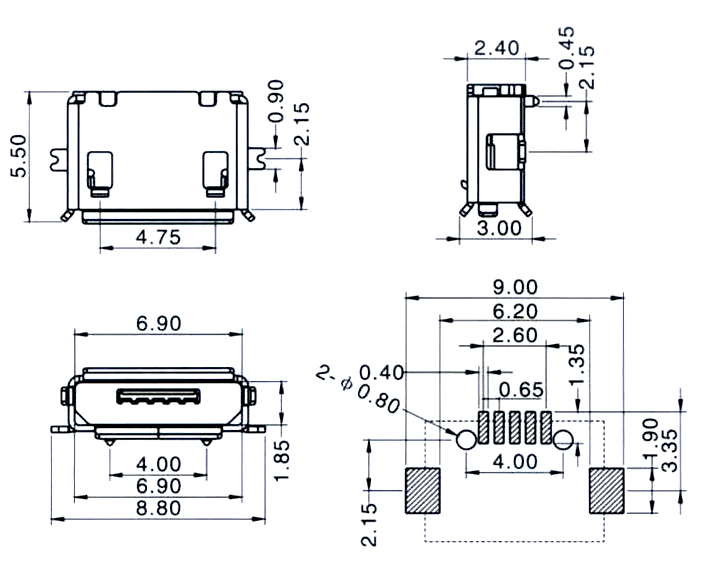

138811	US01-495	Розетка микро USB2.0 на плату SMD тип AB, 5 конт.	чертеж

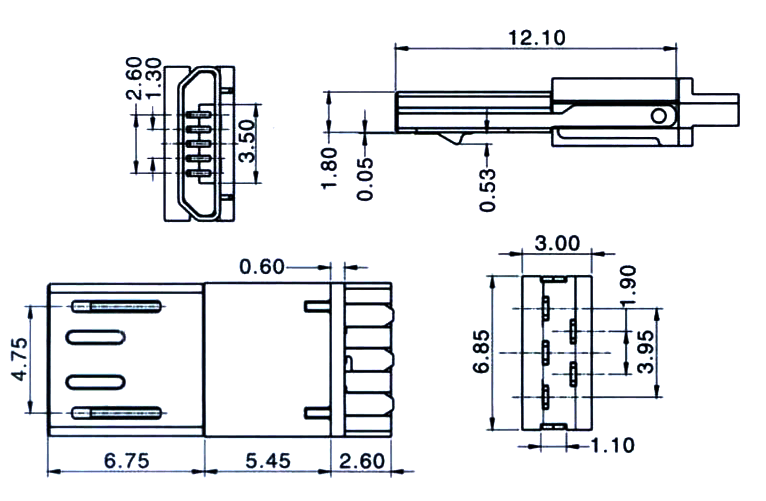

138828	US01-515	Вилка микро USB2.0 на кабель 5 конт.	чертеж

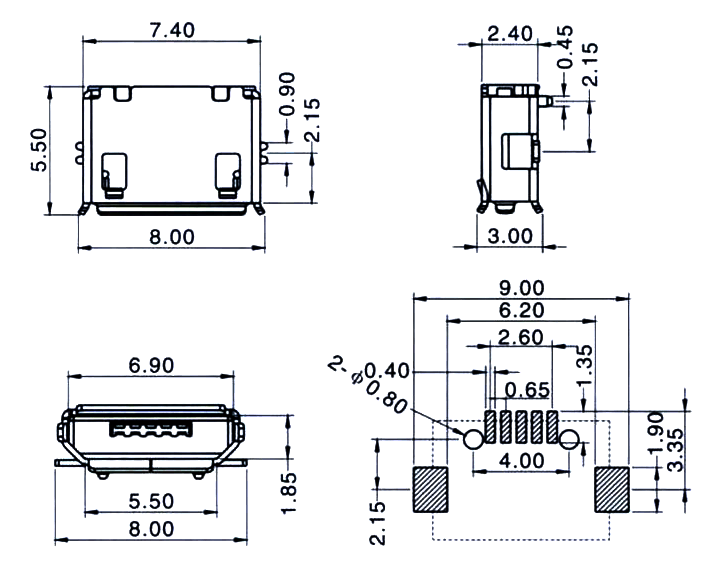

138807	US01-517	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

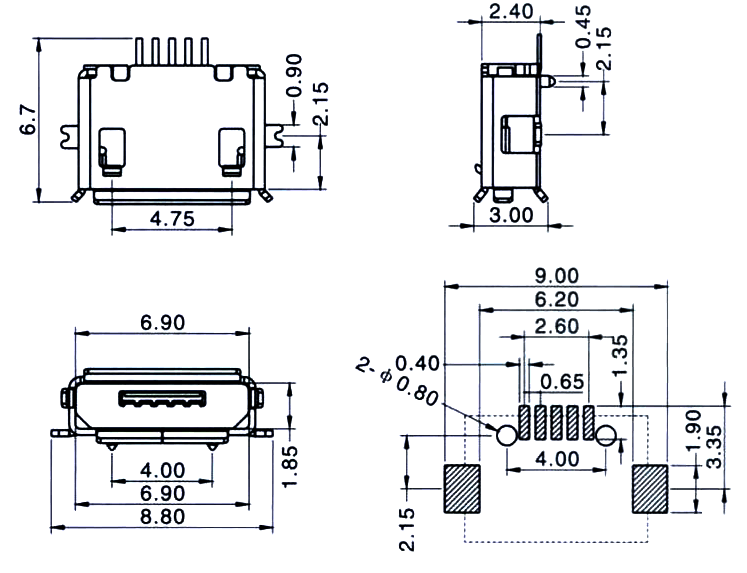

138812	US01-520	Розетка микро USB2.0 на плату SMD тип AB, 5 конт.	чертеж

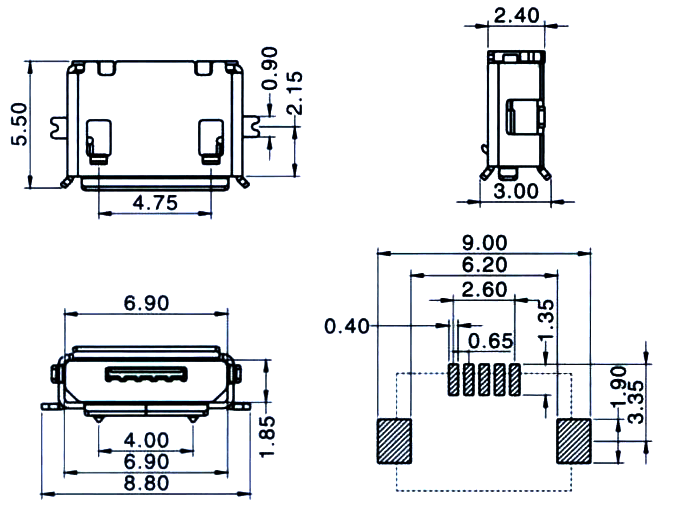

138813	US01-522	Розетка микро USB2.0 на плату SMD тип AB, 5 конт.	чертеж

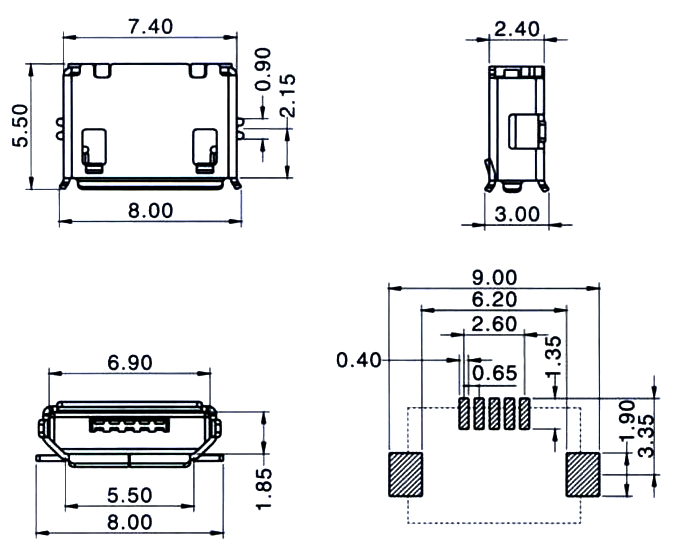

138809	US01-526	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

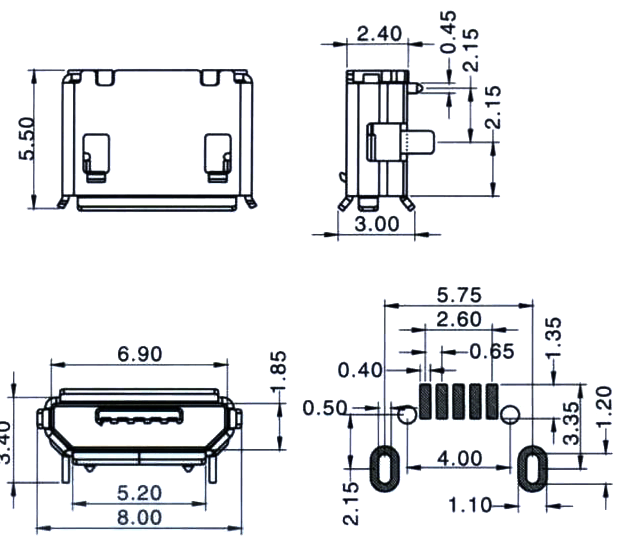

138815	US01-527	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

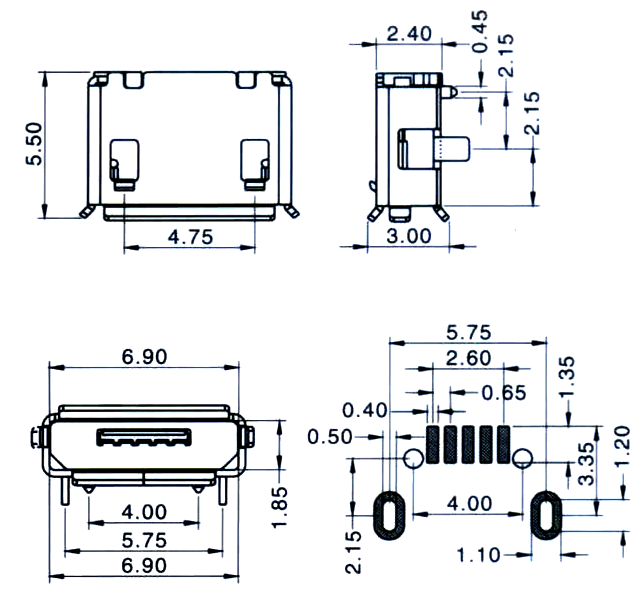

138816	US01-528	Розетка микро USB2.0 на плату SMD тип AB, 5 конт.	чертеж

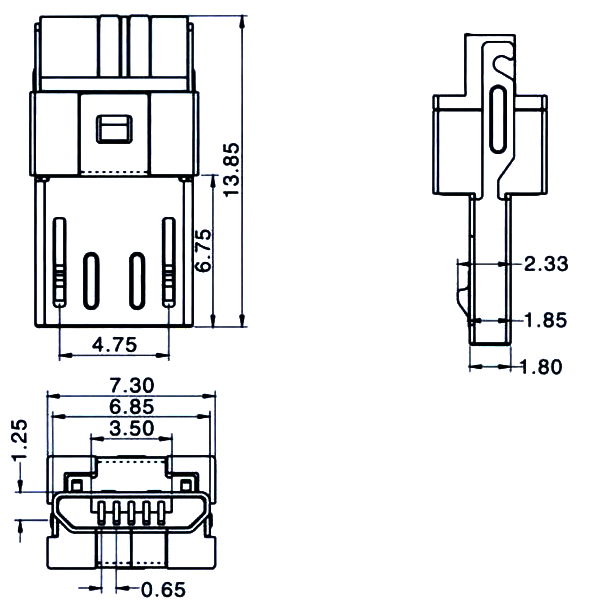

138829	US01-531	Вилка микро USB2.0 на кабель 5 конт.	чертеж

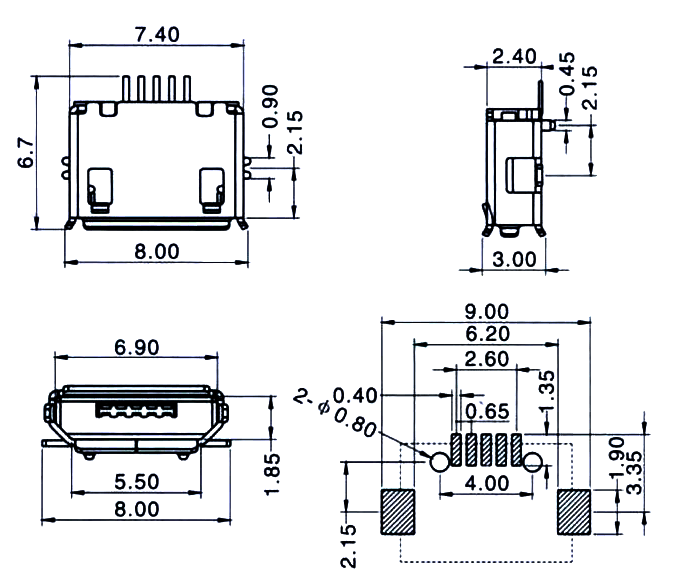

138808	US01-571	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

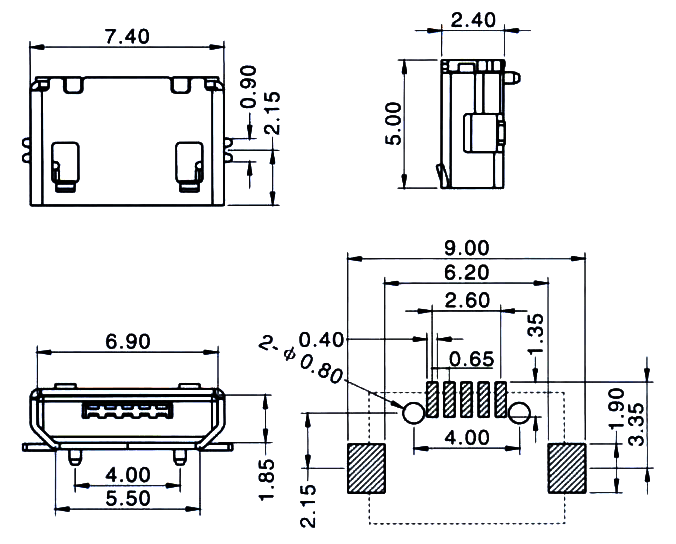

138820	US01-662	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

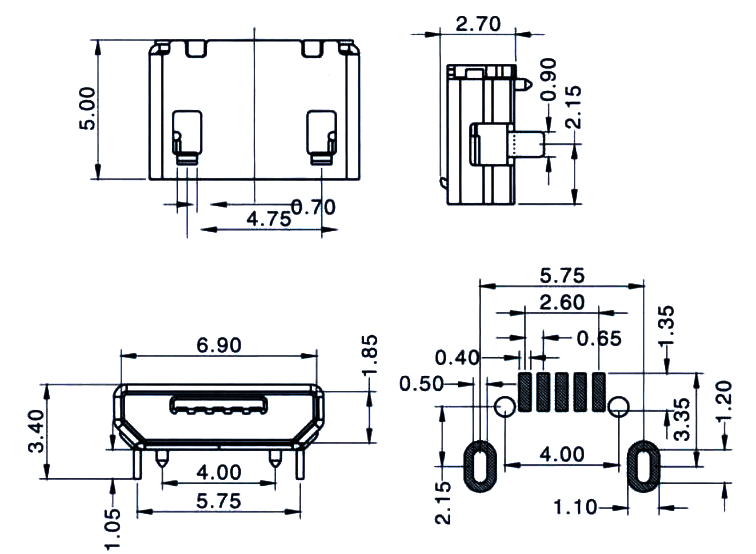

138821	US01-664	Розетка микро USB2.0 на плату SMD тип B, 5 конт.	чертеж

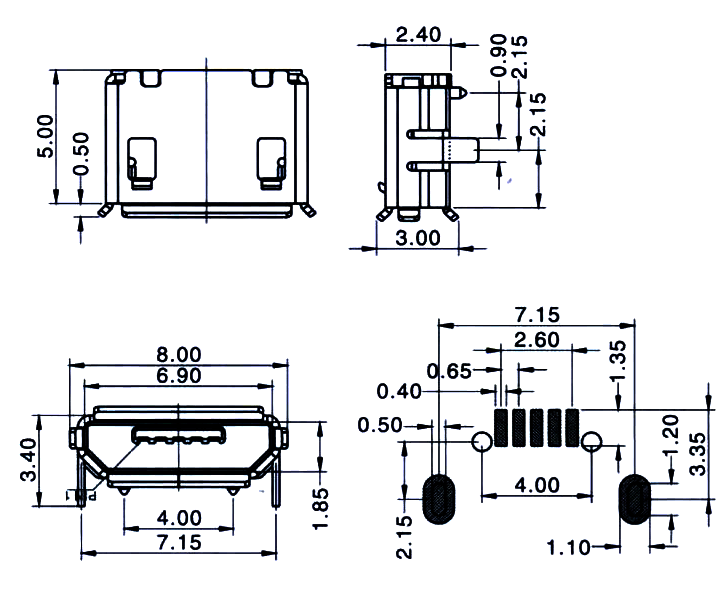

138819	US01-674	Розетка микро USB2.0 на плату SMD тип AB, 5 конт.	чертеж

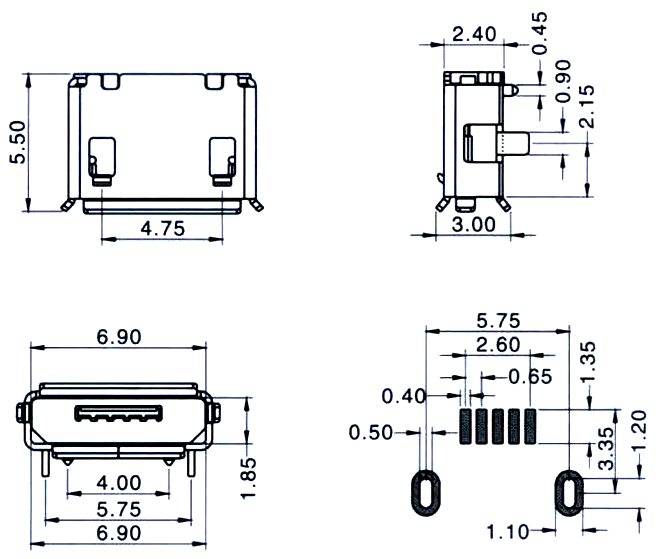

138814	US01-703	Розетка микро USB2.0 на плату SMD тип AB, 5 конт.	чертеж

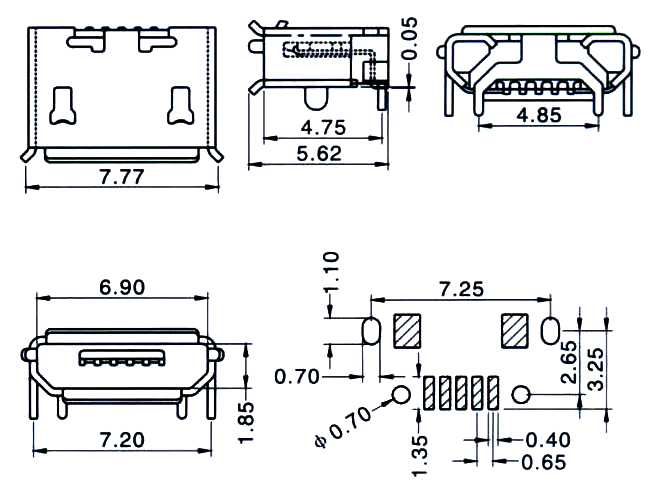

138818	US10-025	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

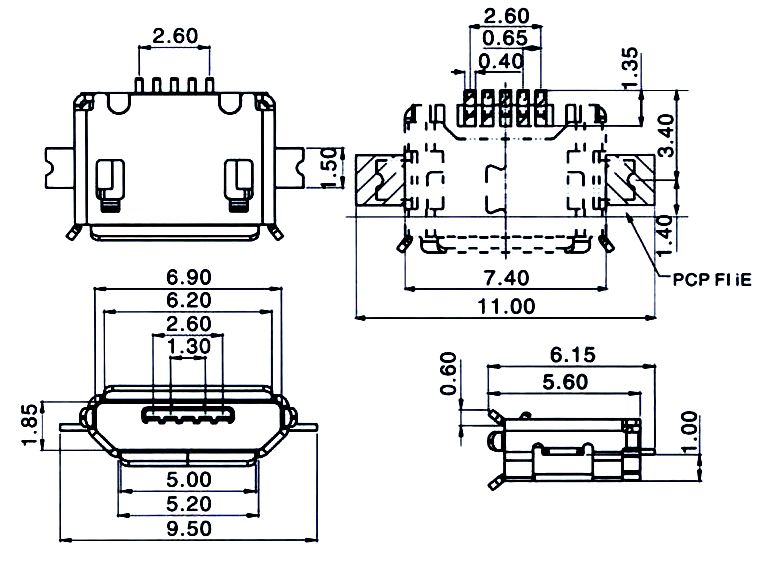

138824	US10-095	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

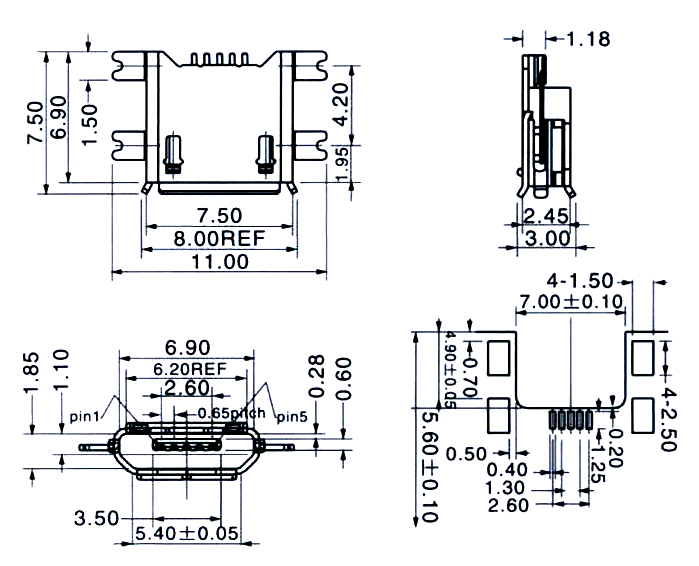

138823	US10-099	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

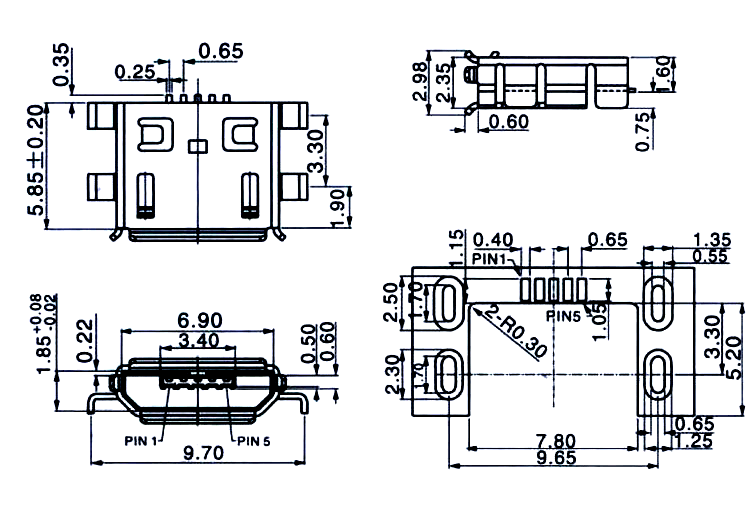

120958	US10-100	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

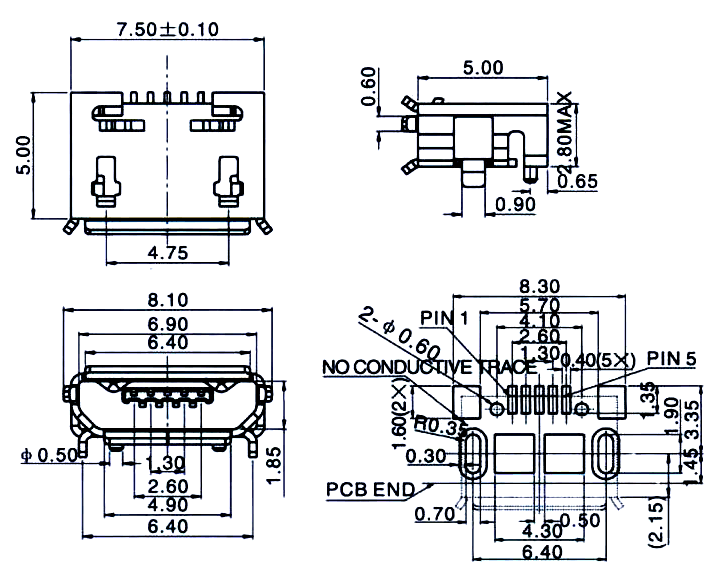

138817	US10-101	Розетка микро USB2.0 на плату SMD 5 конт.	чертеж

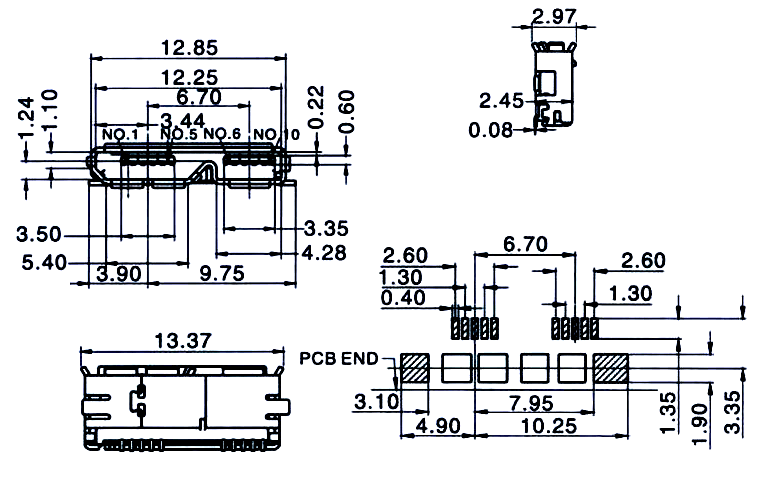

138825	US10-102	Розетка микро USB3.0 на плату SMD	чертеж

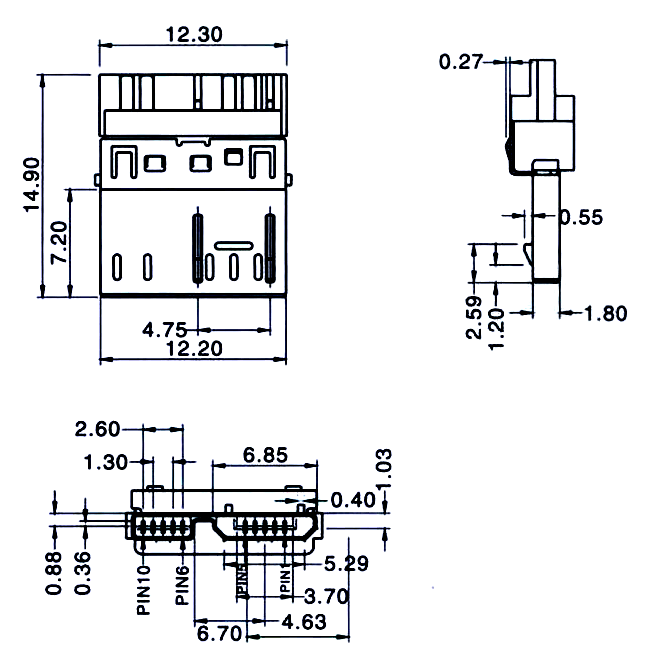

138826	US10-103	Вилка микро USB3.0 на кабель	чертеж
71840	USB-micro 5P 90deg SMD	Розетка микро USB2.0 на плату SMD 5 конт.

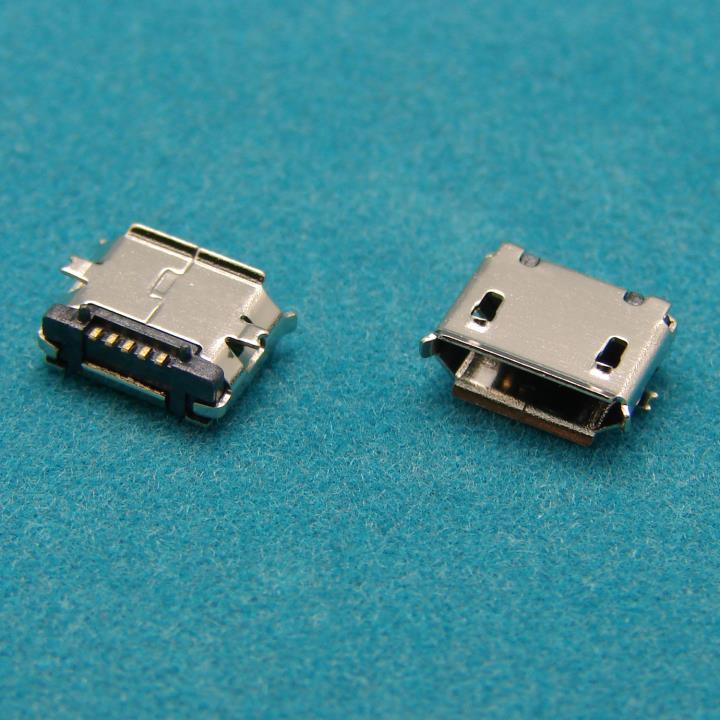

106770	USB-micro 5P 90deg SMD T/R	Розетка микро USB2.0 на плату SMD 5 конт., в ленте на ролике

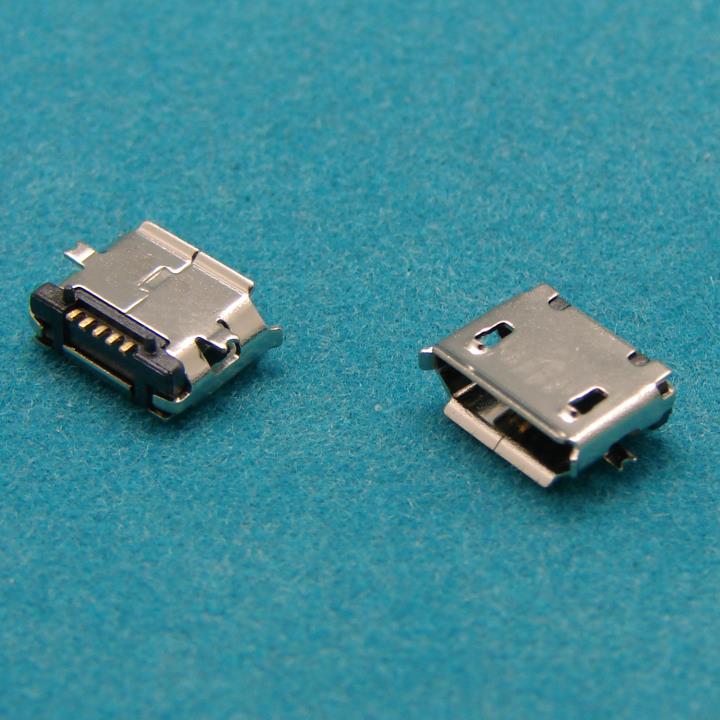

71839	USB-micro 5P 90deg SMD-PG	Розетка микро USB2.0 на плату SMD 5 конт., с направляющими в плату

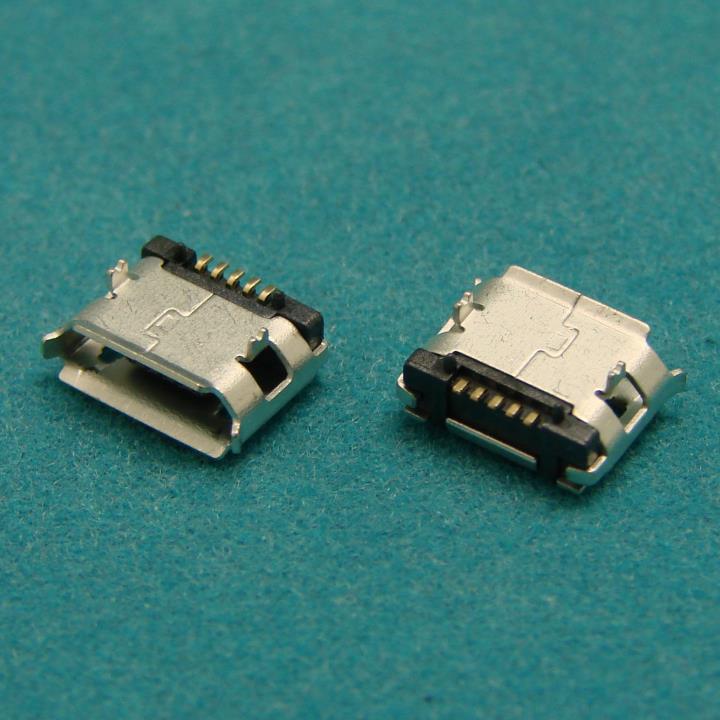

80431	USB-micro 5P/F 5-9 SMD-DIP T/R (TYCO 2013499-1)	Розетка микро USB2.0 на плату SMD 5 конт., в ленте на ролике

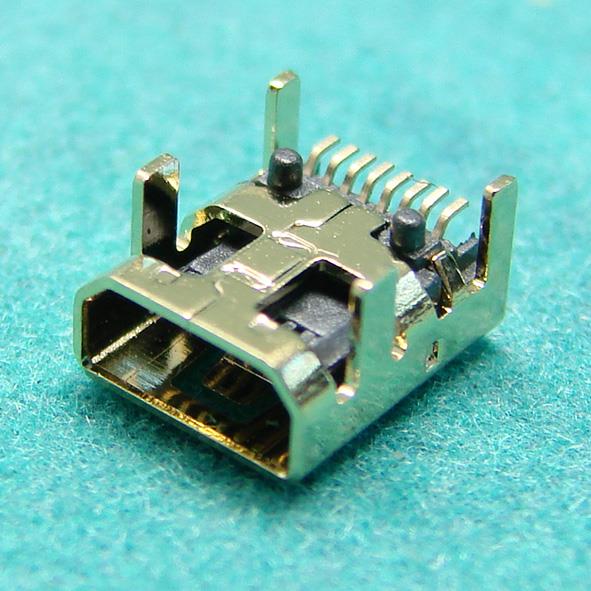

71838	USB-micro 8P 90deg SMD-DIP	Розетка микро USB2.1 на плату SMD с креплением экрана в отверстия платы 8 конт.

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ruх
Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
