Разъемы мини USB

Розетка mini-USB BF

Вилка mini-USB BM

Наша организация продает широкий спекр высококачественных и при этом недорогих разъемов mini-USB со склада и под заказ с минимальными сроками поставки.

Розетки на плату стандартно поставляются в пеналах или паллетах, если это не оговорено при заказе клиентом. Под заказ они могут быть поставлены на ленте в роликах для автоматического монтажа (дополнительное обозначение при этом "T/R" в конце наименования).

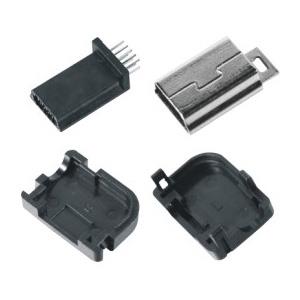

Вилки на кабель поставляются в пакетах или паллетах в разобранном виде (каждая часть по-отдельности). Для наиболее прочного соединения рекомендуется сразу заказывать кабель нужной длины с залитым корпусом разъема. У фабрик существет несколько моделей заливных форм для различных видов корпусов. При большом заказе имеется возможность сделать форму корпуса по дизайну заказчика с его логотипом.

Условия поставки разъемов mini-USB уточняйте у менеджеров.

Цоколевка контактов разъемов mini-USB:

Номер контакта	5	4	3	2	1
Обозначение	GND	GND/ NO	D+	D-	+5V
Цвет провода	Чёрный	сиреневый	Зелёный	Белый	Красный

Максимальный ток: 1,5 А (на контакт)
Максимальное переменное напряжение: 50В
Рабочее напряжение: 30В
Сопротивление контактов: 30 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 750В в течение 1 мин.
Рабочая температура: -55...+85°С

Материалы:
Изолятор: PBT (термопластик, усиленный стекловолокном UL94V-0)
Корпус: нержавеющая сталь
Контакты: фосфористая бронза, покрытая золотом 10 мкм

Код товара	Марка	Описание

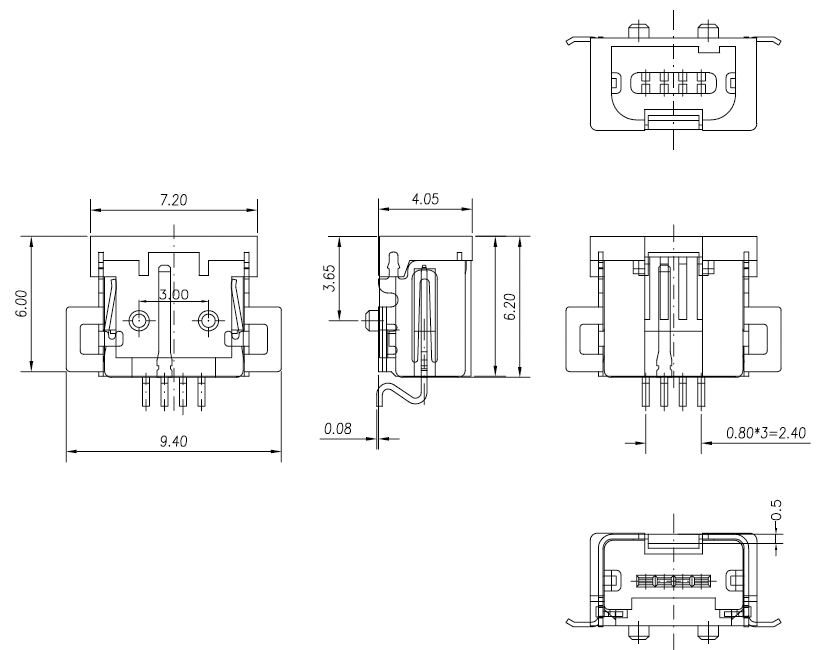

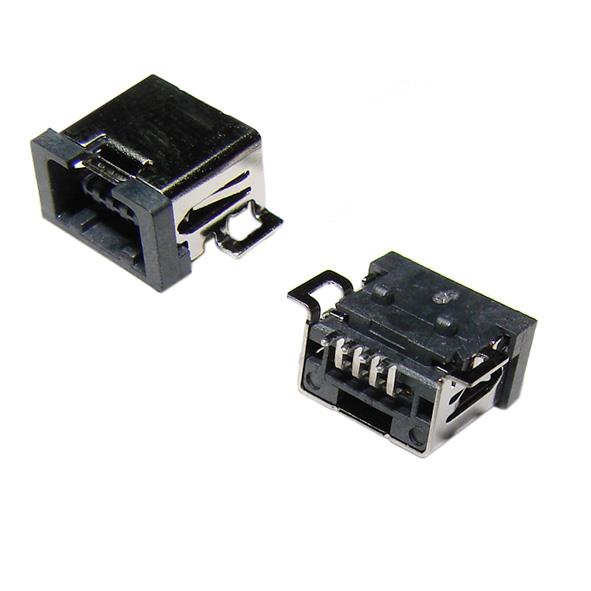

15943	5075AMR-04-SM	Розетка мини USB2.0 на плату SMD тип A, 4 конт., c петлей	чертеж

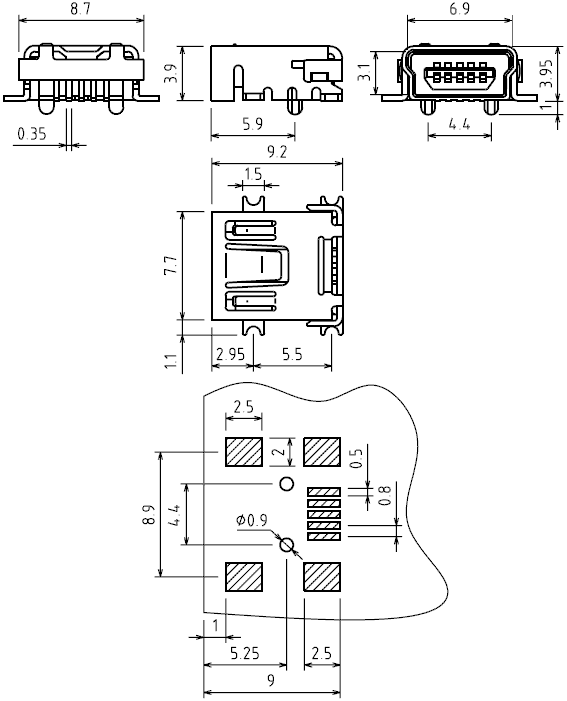

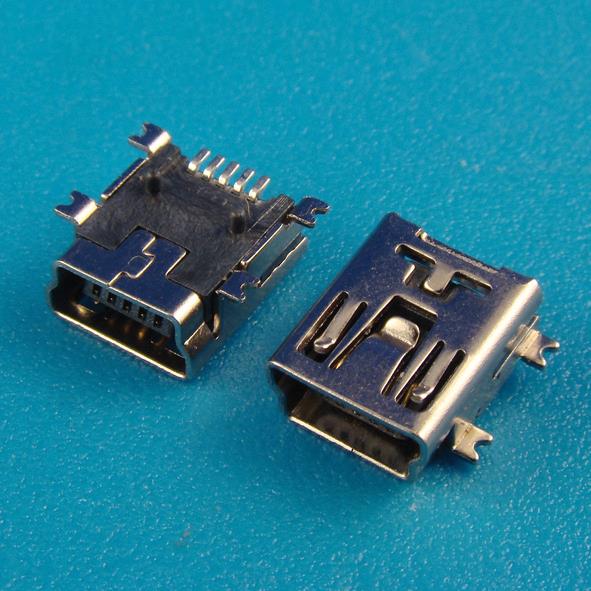

45073	U144-0355-H6161 (5075BMR-05-SM, HW-MU-5F-13, MINI USB 5PIN T/R, USB/M-1J)	Розетка мини USB2.0 на плату SMD тип A, 5 конт., в ленте на ролике	чертеж
60025	U144-0355-H6161 (5075BMR-05-SM, HW-MU-5F-13, MINI USB 5PIN, USB/M-1J)	Розетка мини USB2.0 на плату SMD тип B, 5 конт., в пеналах	чертеж

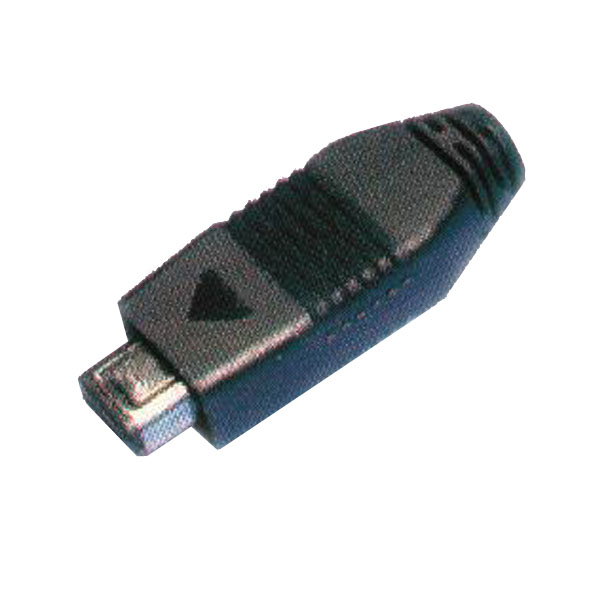

15942	5075MA-04-A	Вилка мини USB2.0 на кабель тип A, 4 конт., с зажимом для пайки

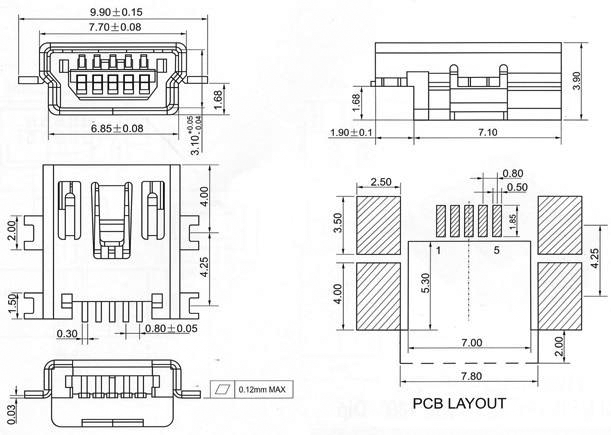

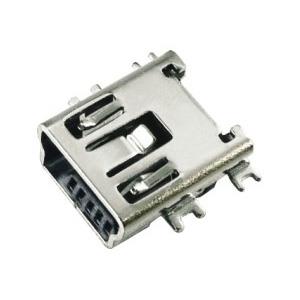

87715	HW-MU-5F-19	Розетка мини USB2.0 на плату SMD тип A, 5 конт.	чертеж

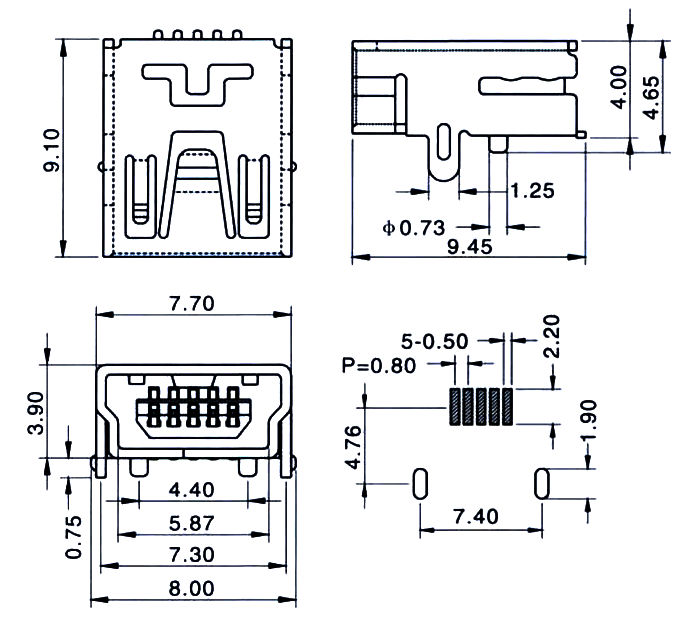

55266	US01-081	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

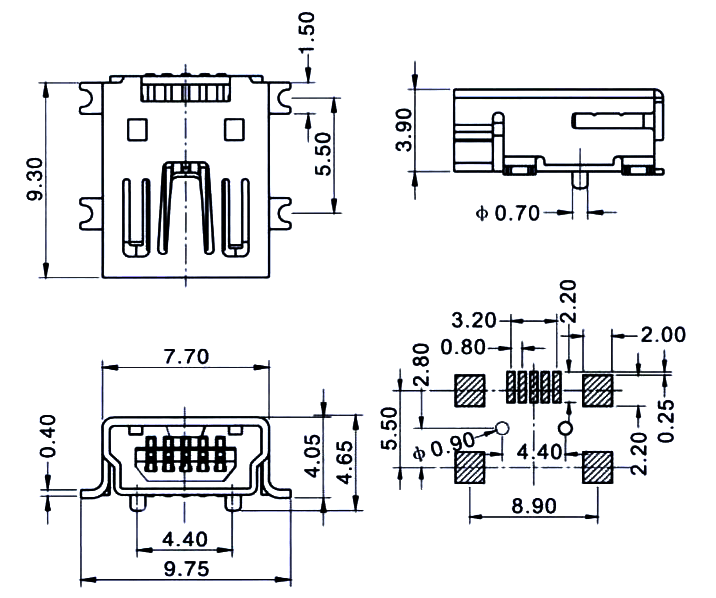

138743	US01-285	Розетка мини USB2.0 на плату SMD 5 конт.,(0.4)	чертеж

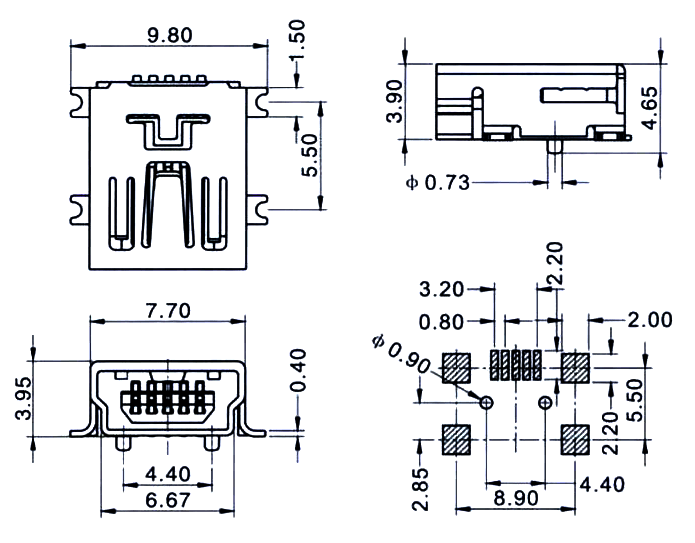

15946	US01-302	Розетка мини USB2.0 на плату SMD 5 конт.,(0.4)	чертеж

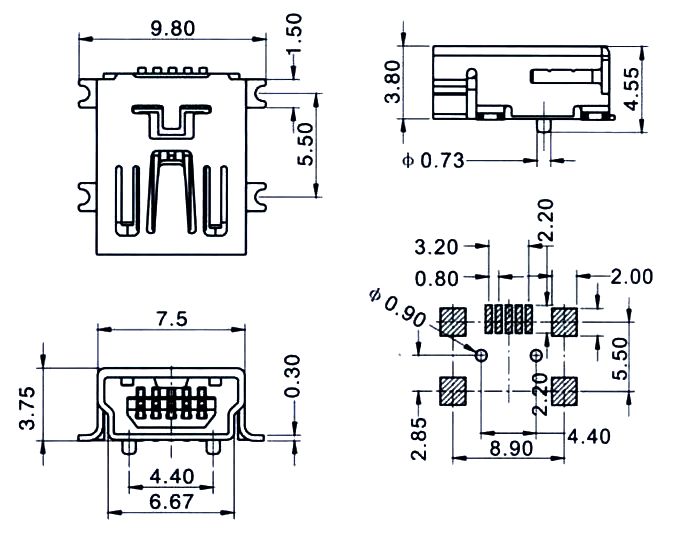

138745	US01-304	Розетка мини USB2.0 на плату SMD 5 конт.,(0.3)	чертеж

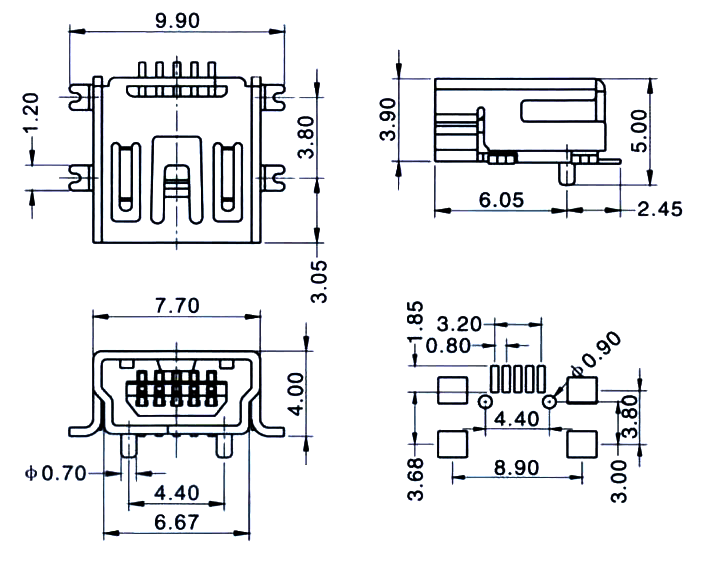

138750	US01-308	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

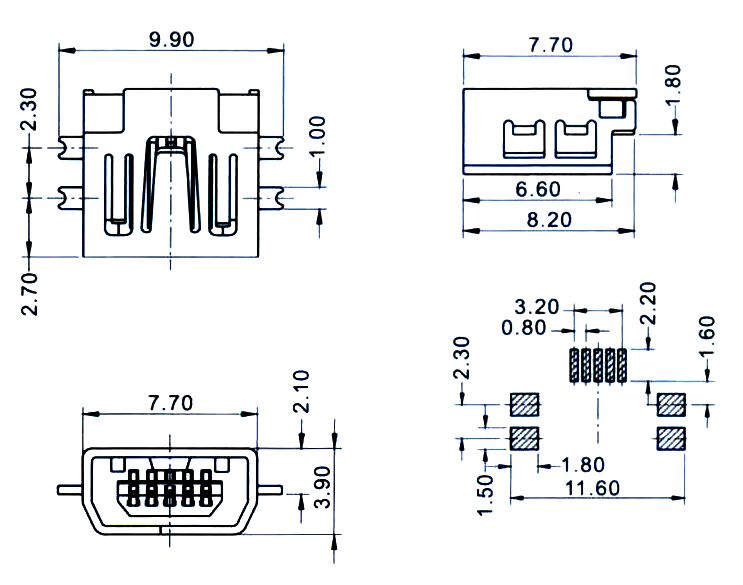

138751	US01-310	Розетка мини USB2.0 на плату SMD тип AB, 5 конт.	чертеж

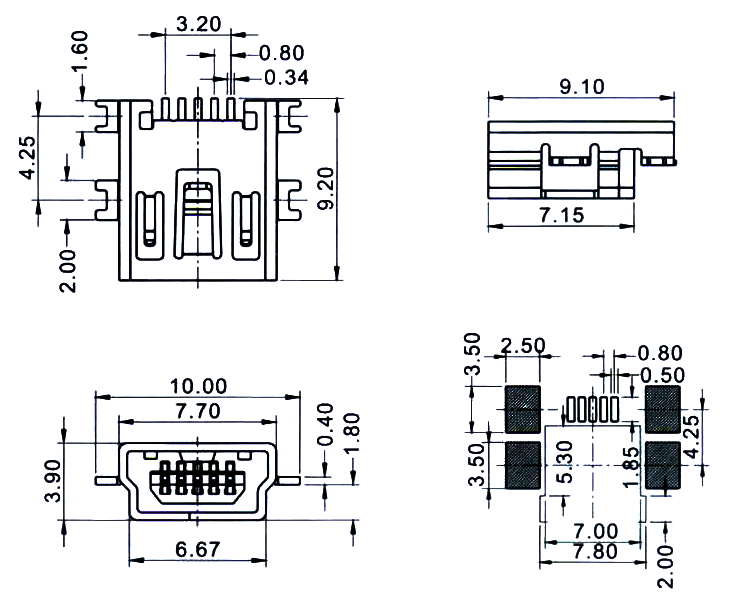

138753	US01-312	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

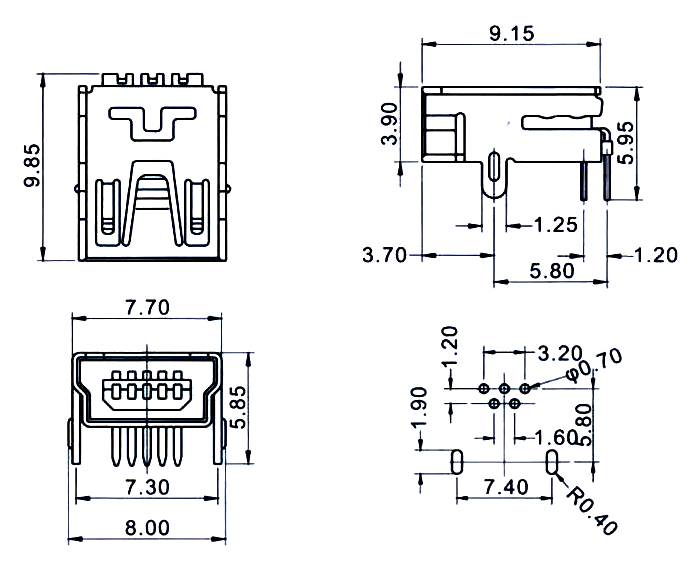

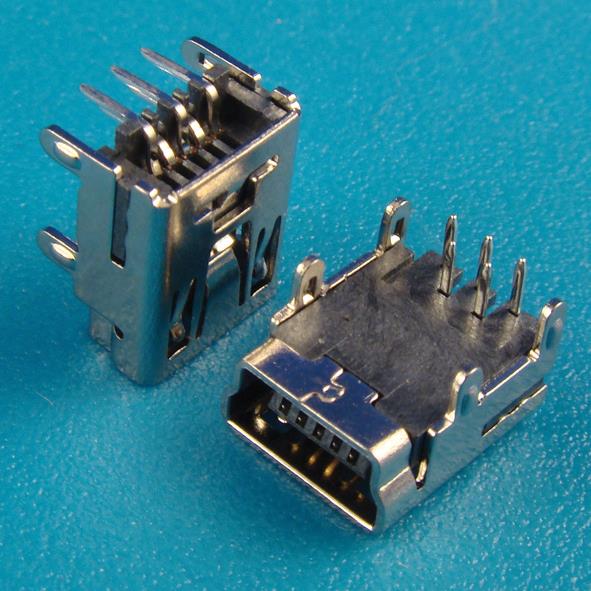

138754	US01-370	Розетка мини USB2.0 на плату для выводного монтажа 5 конт., 90 град.	чертеж

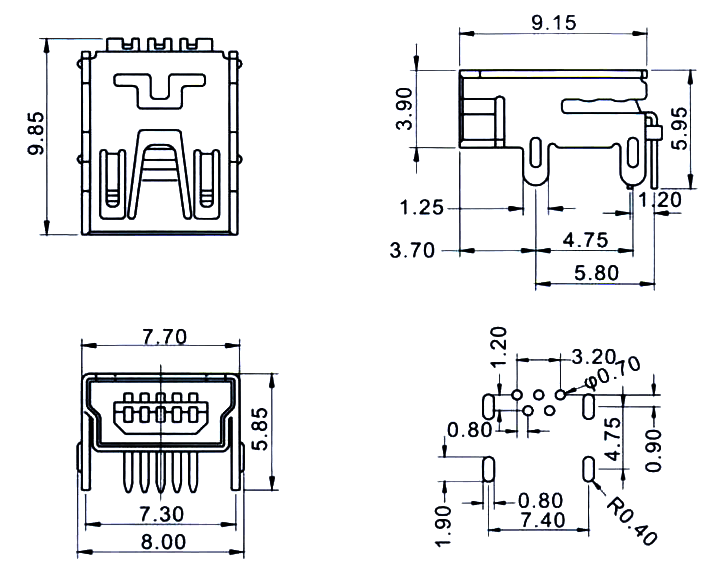

133187	US01-372	Розетка мини USB2.0 на плату для выводного монтажа 5 конт., 90 град.	чертеж

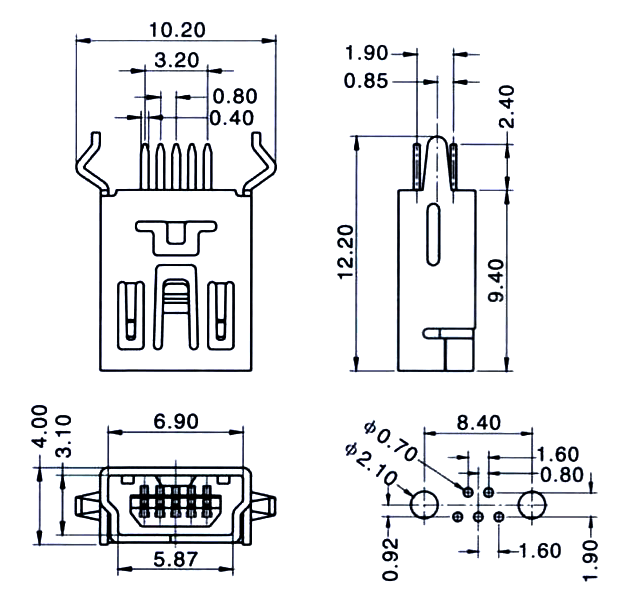

53859	US01-374	Розетка мини USB2.0 на плату для выводного монтажа 5 конт., вертикальный, 180 град.	чертеж

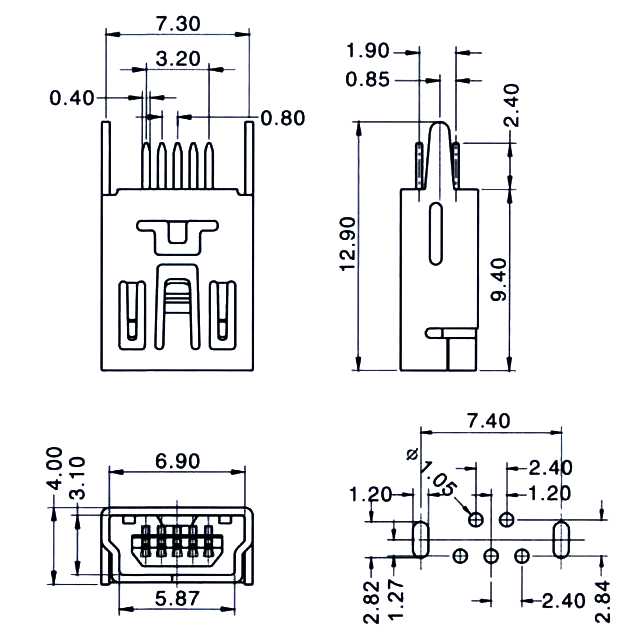

138755	US01-376	Розетка мини USB2.0 на плату для выводного монтажа 5 конт., вертикальный, 180 град.	чертеж
40168	US01-382	Розетка мини USB2.0 на плату для выводного монтажа 5 конт., 90 град.

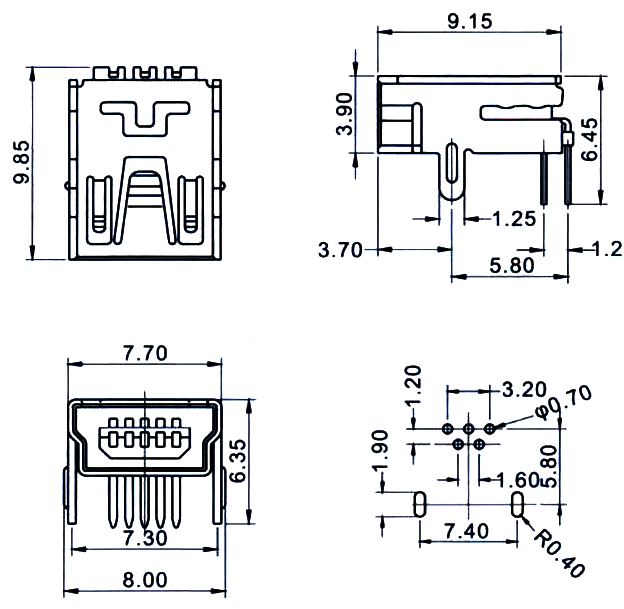

40167	US01-386	Розетка мини USB2.0 на плату для выводного монтажа 5 конт., 90 град.	чертеж

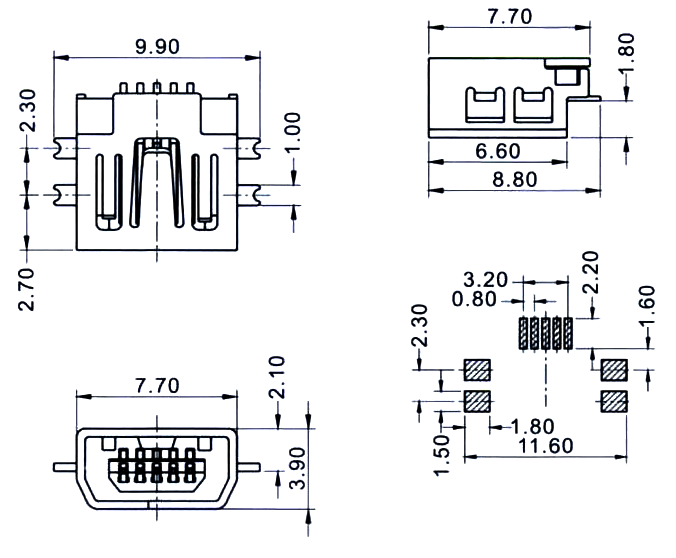

138752	US01-423	Розетка мини USB2.0 на плату SMD тип AB, 5 конт.	чертеж

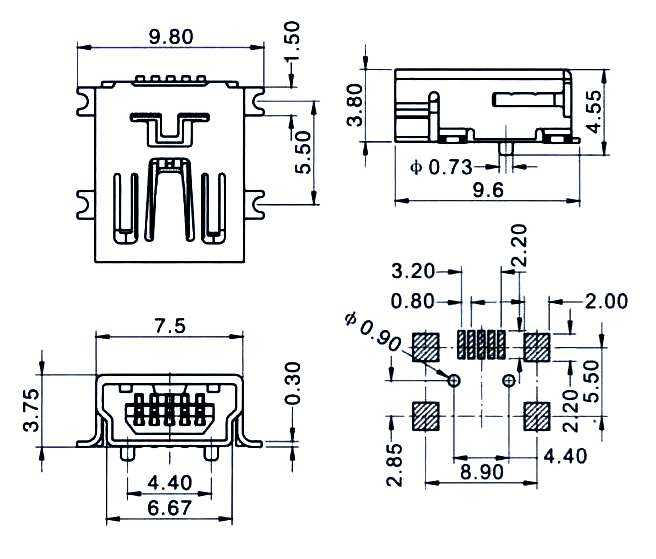

138747	US01-439	Розетка мини USB2.0 на плату SMD 5 конт.,(0.3)	чертеж

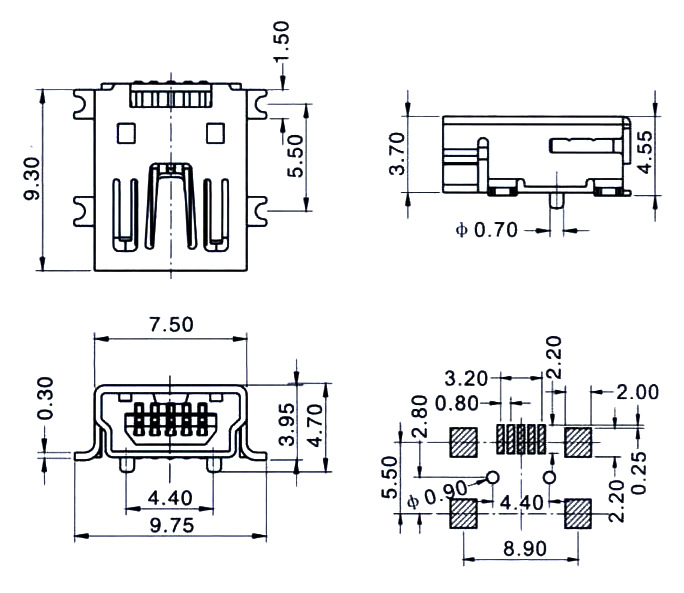

138746	US01-451	Розетка мини USB2.0 на плату SMD 5 конт.,(0.3)	чертеж

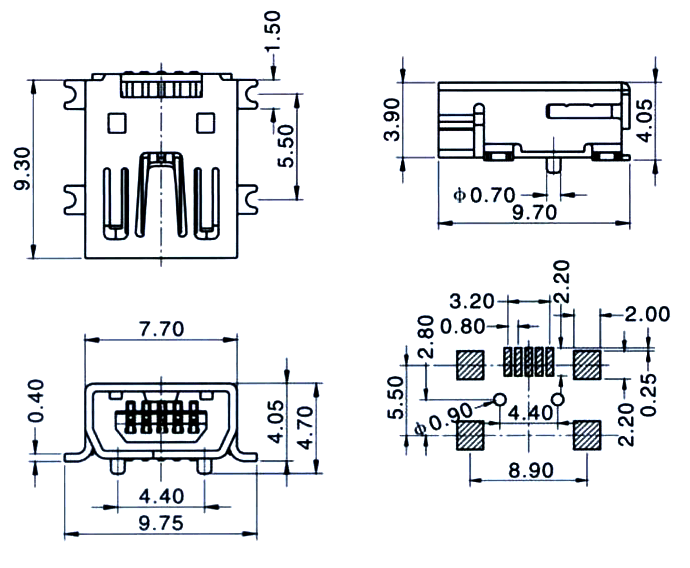

138748	US01-458	Розетка мини USB2.0 на плату SMD тип AB, 5 конт.	чертеж

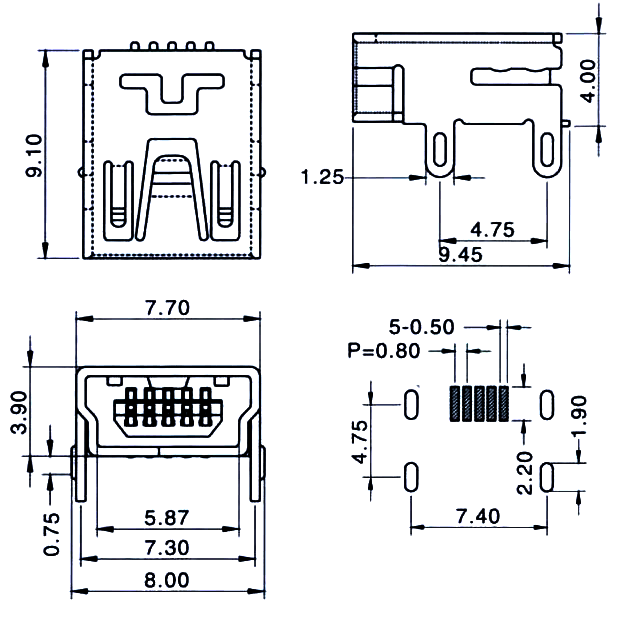

19177	US01-533	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

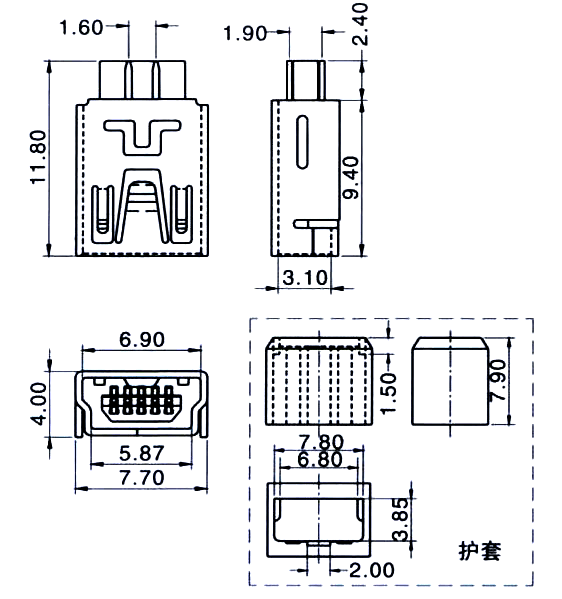

75940	US01-546	Розетка мини USB2.0 на кабель 5 конт.	чертеж

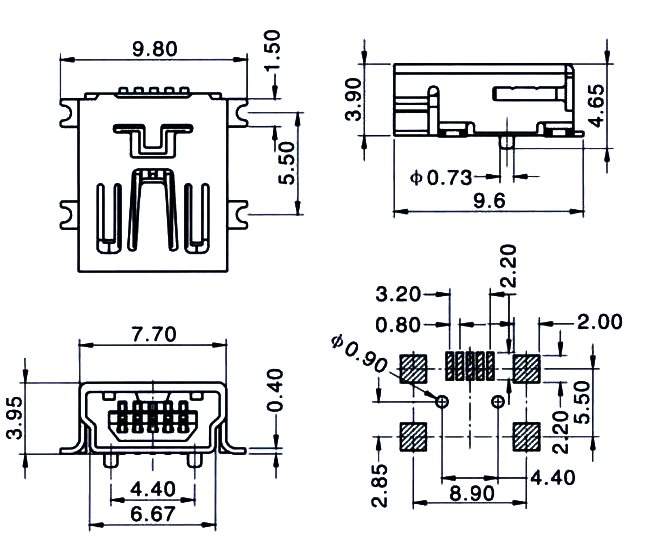

138744	US01-557	Розетка мини USB2.0 на плату SMD 5 конт.,(0.4)	чертеж

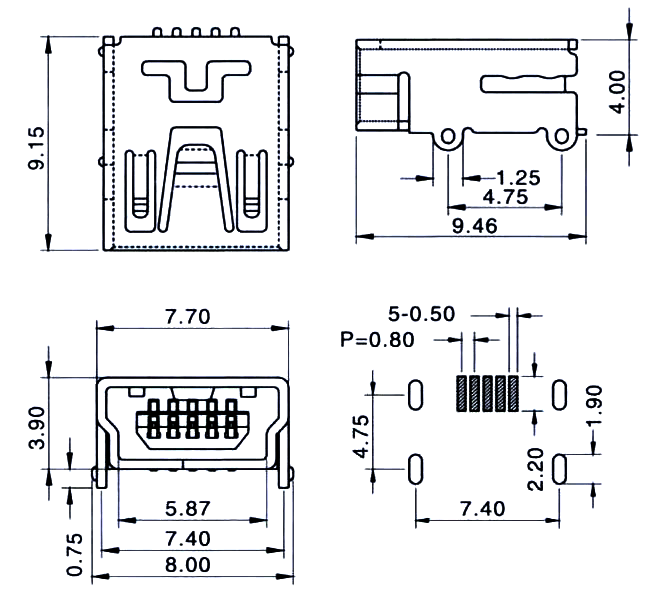

15945	US01-590	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

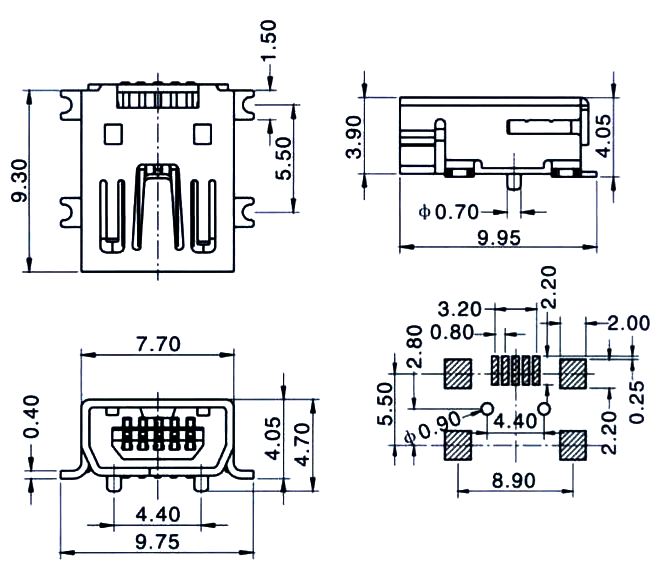

138749	US01-666	Розетка мини USB2.0 на плату SMD тип AB, 5 конт.	чертеж

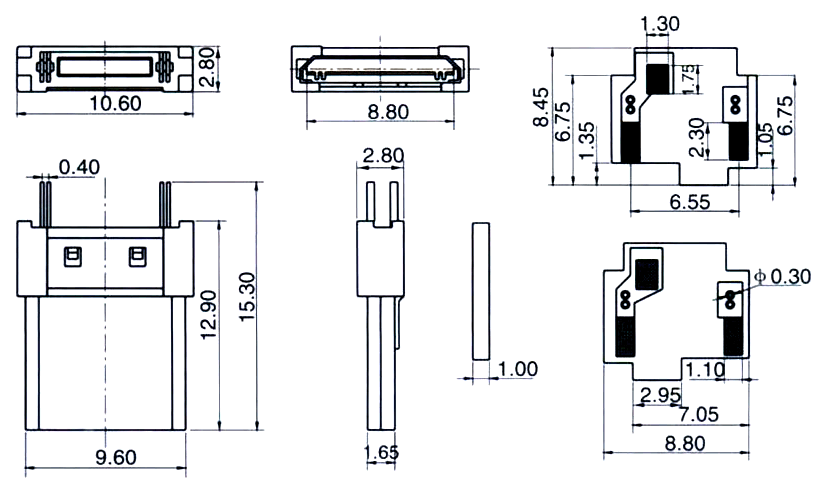

138792	US10-032	Вилка мини USB2.0 на кабель 20 конт.	чертеж

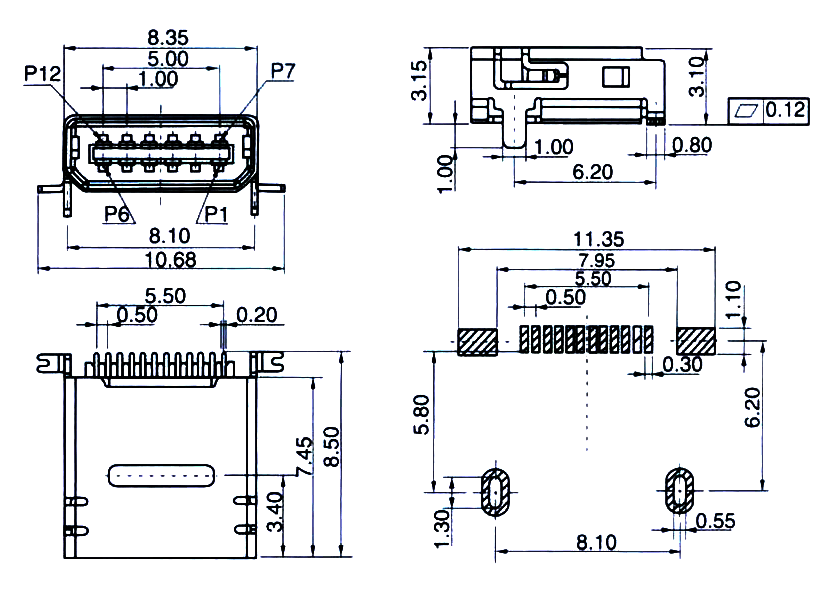

138771	US10-034	Розетка мини USB2.0 на плату SMD 12 конт.	чертеж

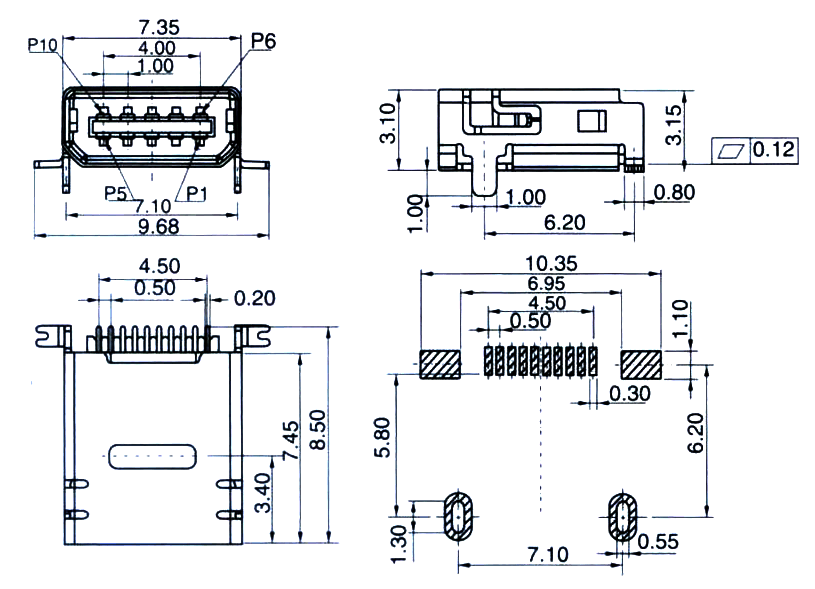

138770	US10-035	Розетка мини USB2.0 на плату SMD 10 конт.	чертеж

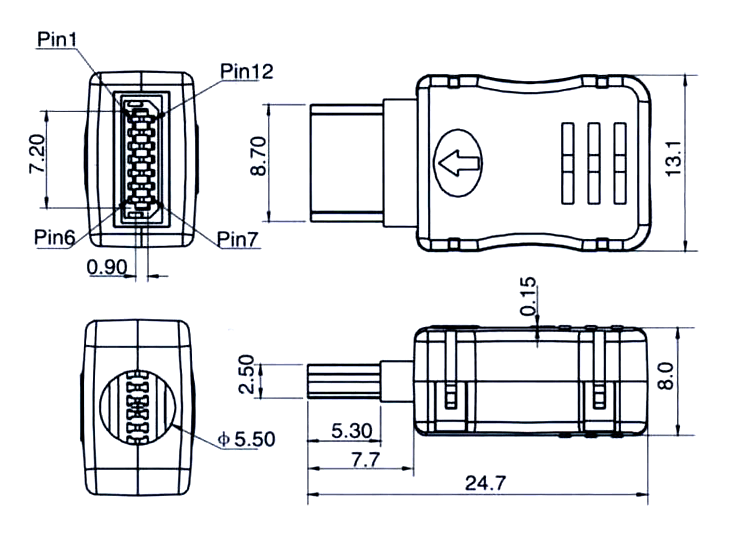

138791	US10-036	Вилка мини USB2.0 на кабель 14 конт.	чертеж

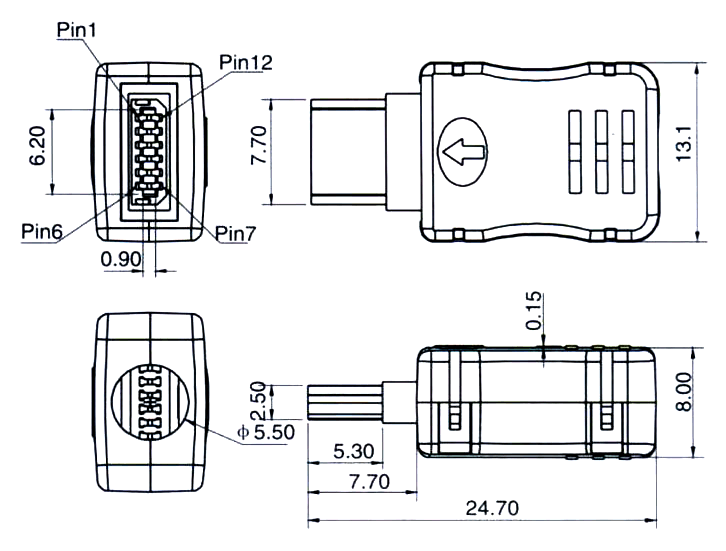

138790	US10-037	Вилка мини USB2.0 на кабель 12 конт.	чертеж

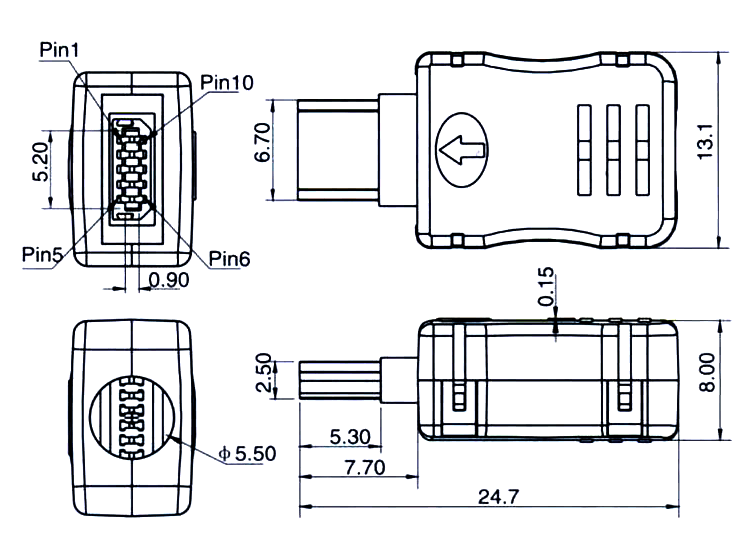

138789	US10-038	Вилка мини USB2.0 на кабель 10 конт.	чертеж

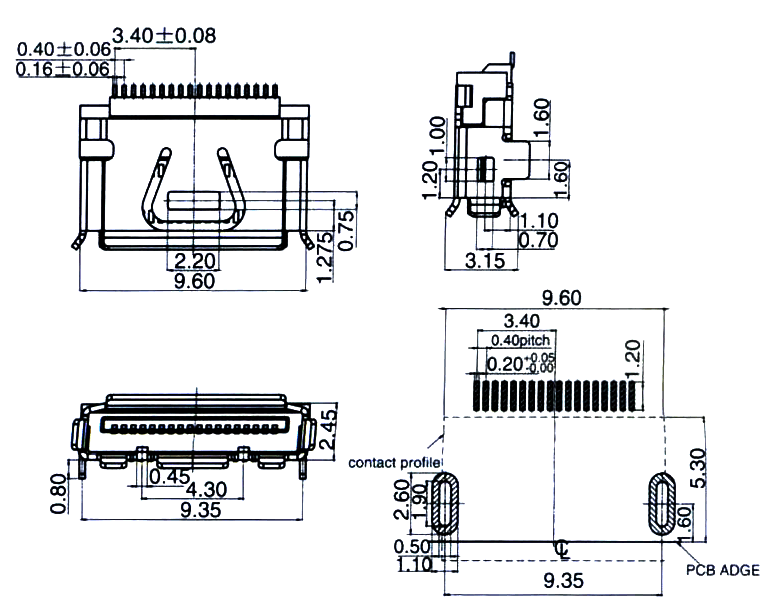

138769	US10-040	Розетка мини USB2.0 на плату SMD 18 конт.	чертеж

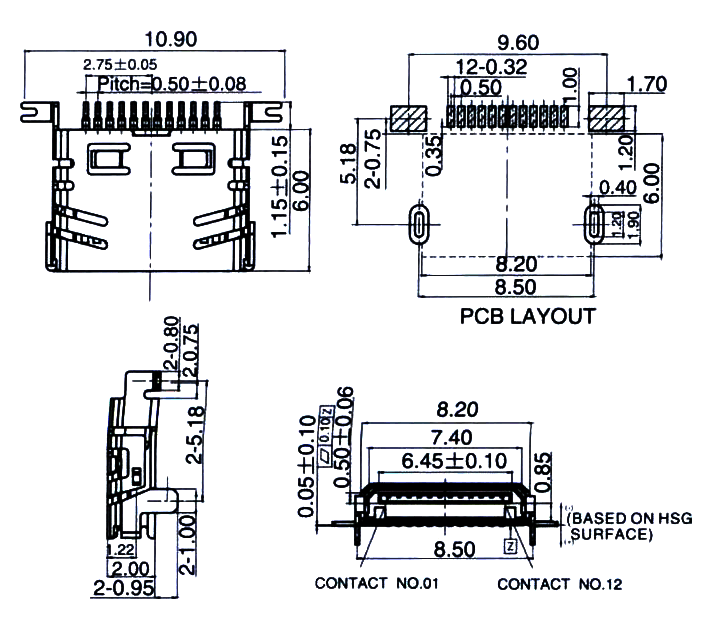

138768	US10-041	Розетка мини USB2.0 на плату SMD 12 конт.	чертеж

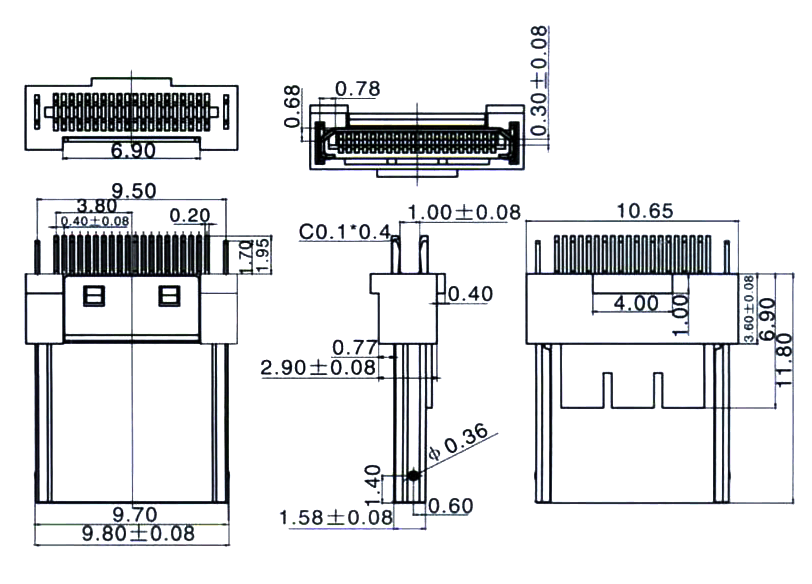

138788	US10-042	Вилка мини USB2.0 на кабель 20 конт.	чертеж

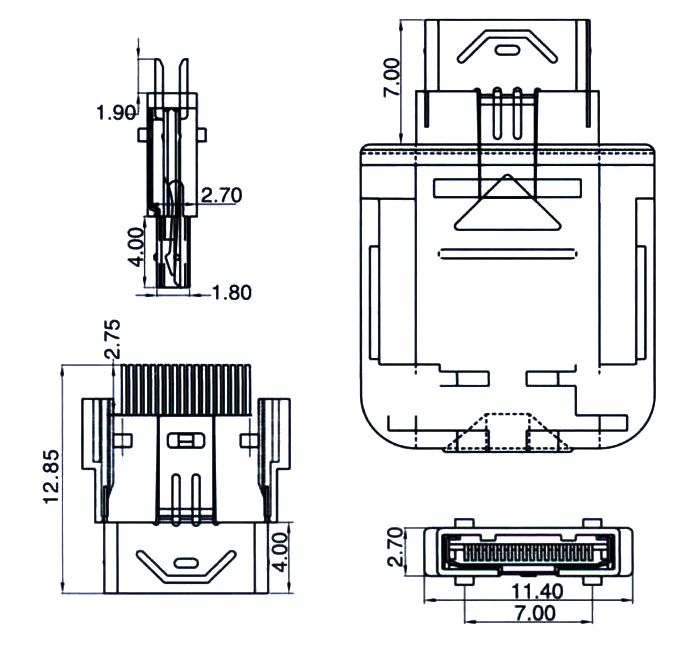

138787	US10-043	Вилка мини USB2.0 на кабель 18 конт.	чертеж

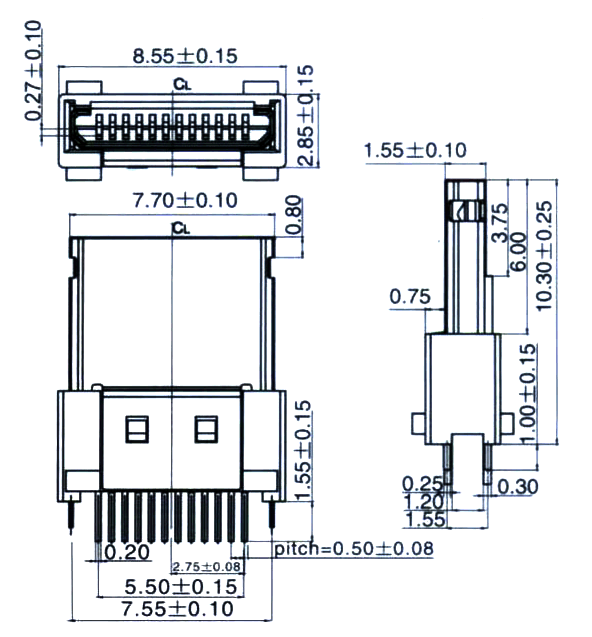

138786	US10-044	Вилка мини USB2.0 на кабель 12 конт.	чертеж

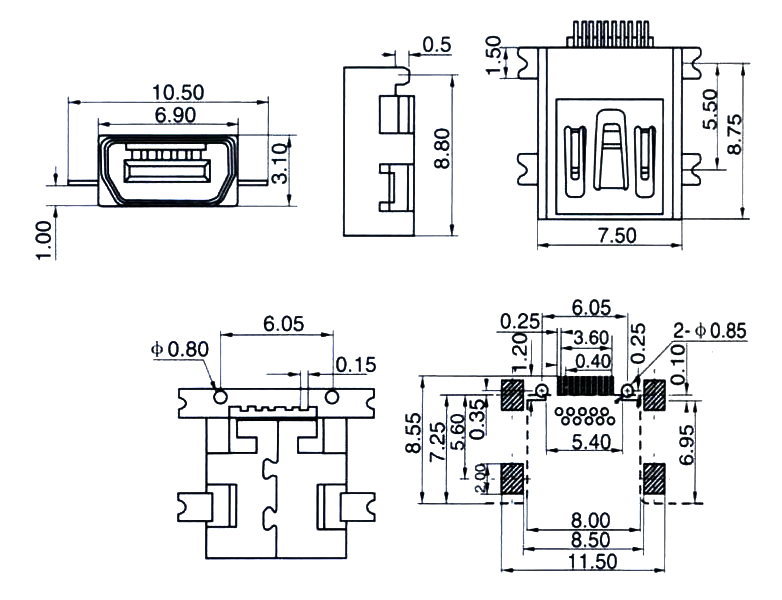

87709	US10-045	Розетка мини USB2.0 на плату SMD 10 конт.	чертеж

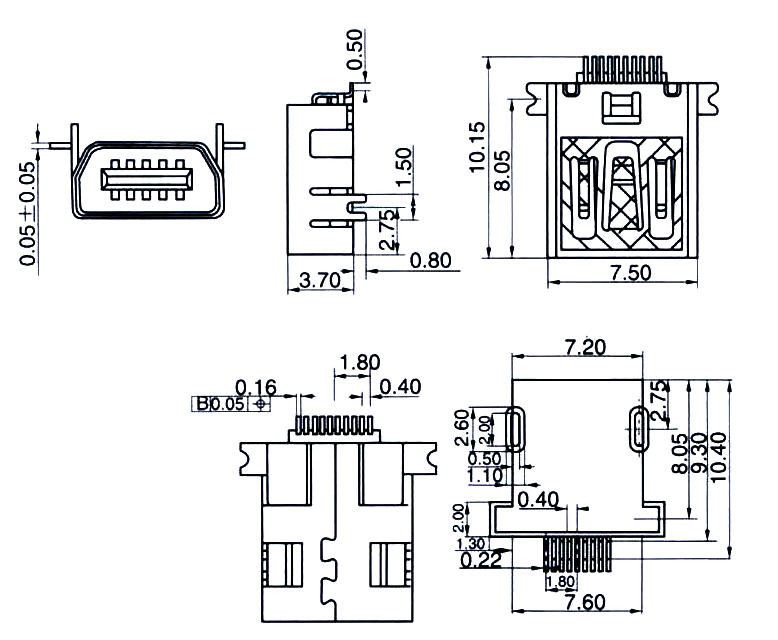

138767	US10-046	Розетка мини USB2.0 на плату SMD 10 конт.	чертеж
87710	US10-048	Вилка мини USB2.0 угловая на кабель 10 конт.	чертеж

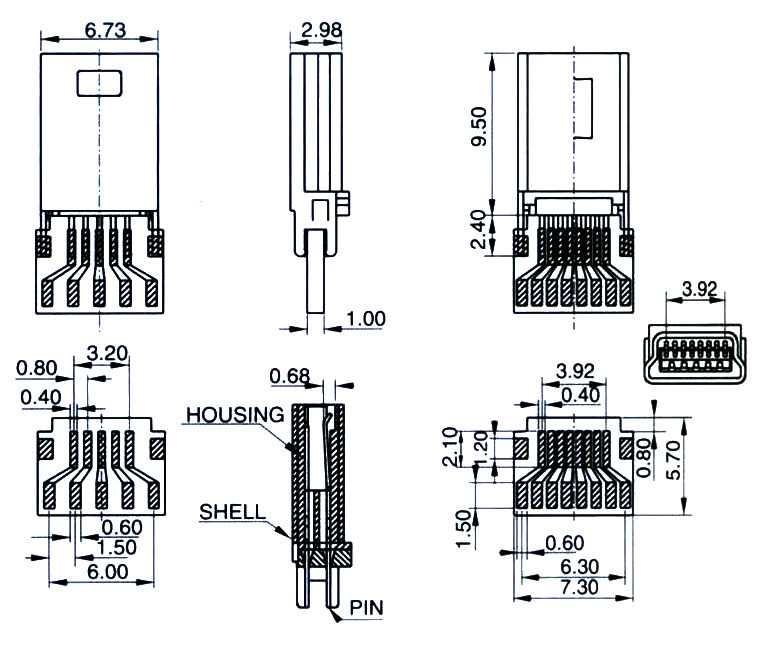

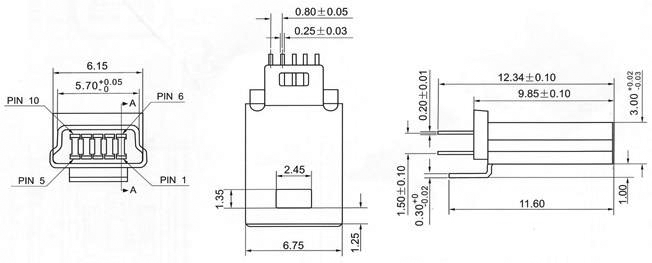

138785	US10-049	Вилка мини USB2.0 на плату для выводного монтажа 10 конт.	чертеж

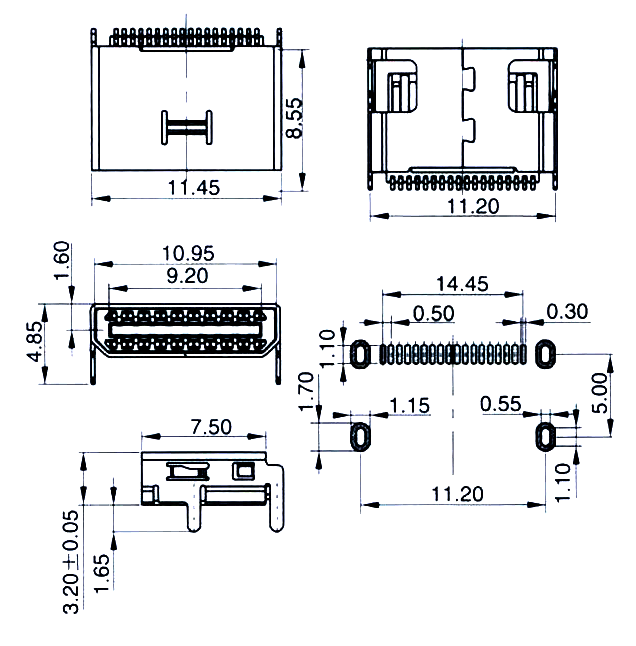

138765	US10-050	Розетка мини USB2.0 на плату SMD 18 конт.	чертеж

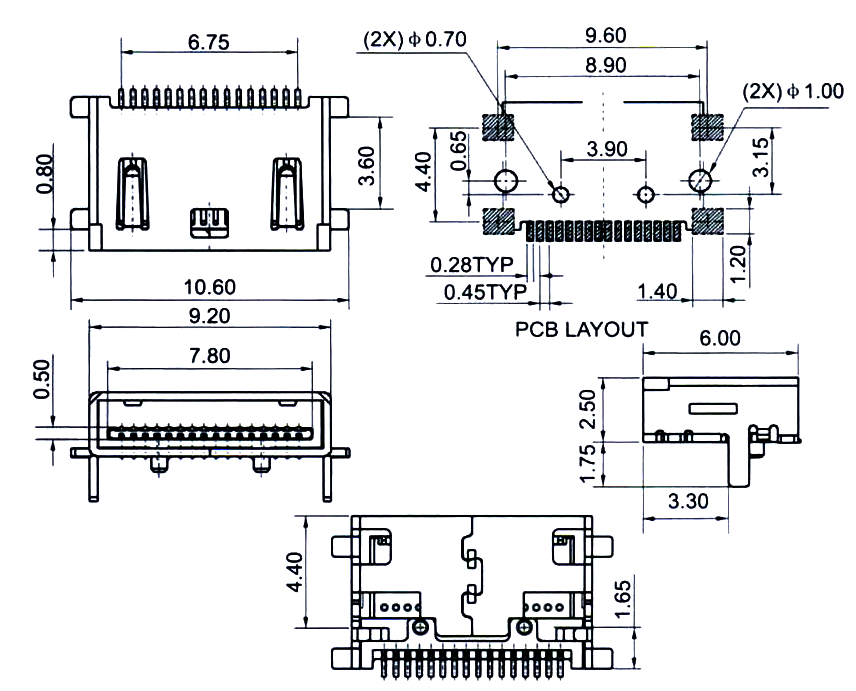

138764	US10-051	Розетка мини USB2.0 на плату SMD 16 конт.	чертеж

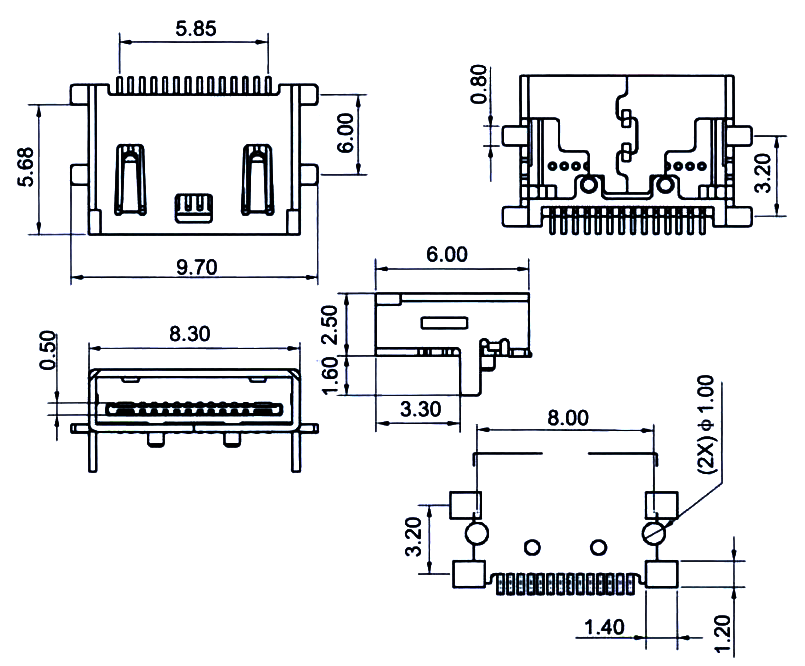

138763	US10-052	Розетка мини USB2.0 на плату SMD 14 конт.	чертеж

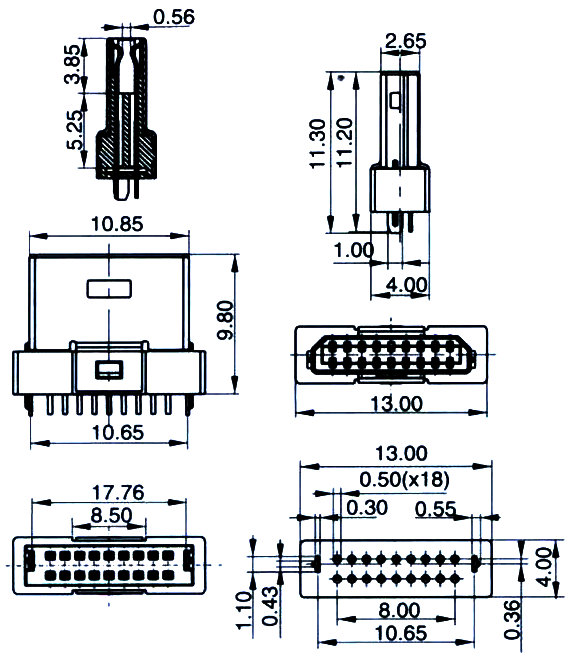

138784	US10-053	Вилка мини USB2.0 на плату для выводного монтажа 18 конт.	чертеж

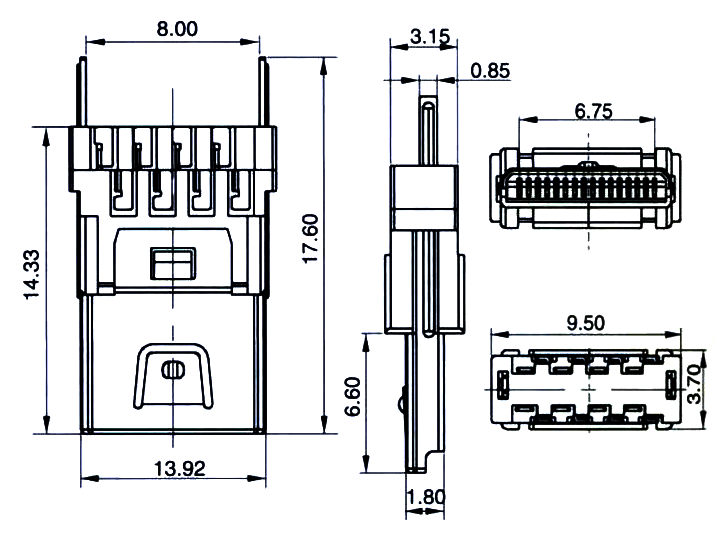

138783	US10-054	Вилка мини USB2.0 на плату для выводного монтажа 16 конт.	чертеж

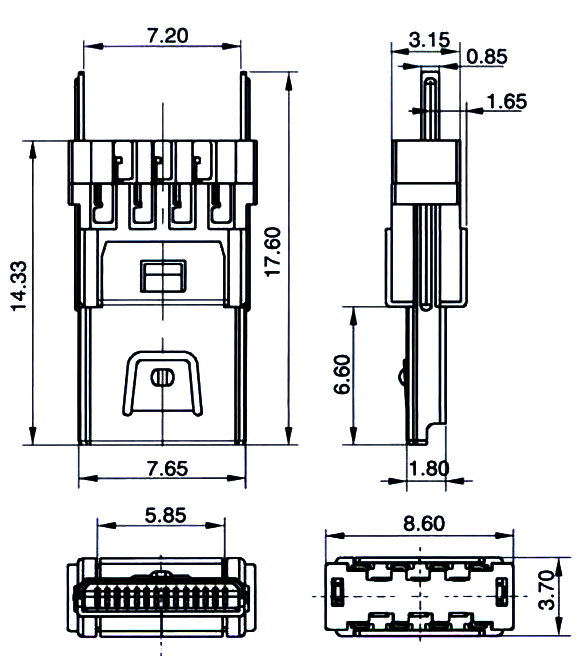

138782	US10-055	Вилка мини USB2.0 на плату для выводного монтажа 14 конт.	чертеж

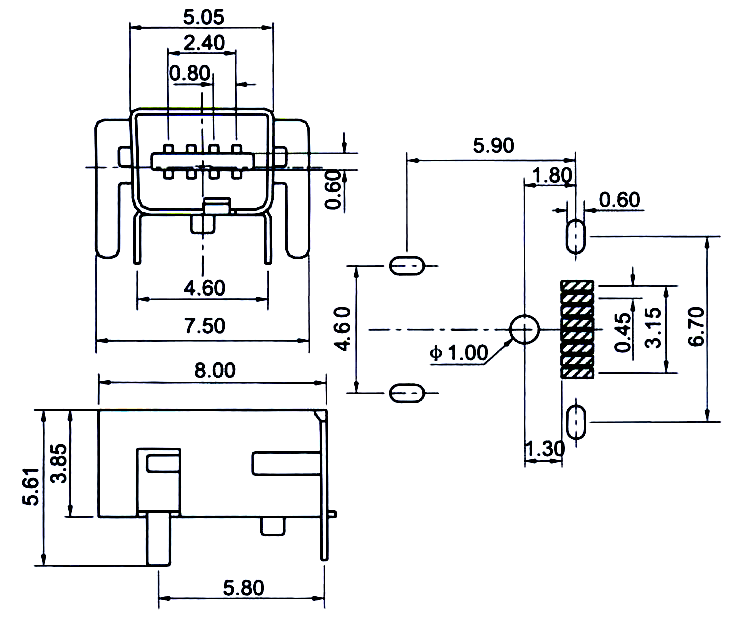

138762	US10-057	Розетка мини USB2.0 на плату SMD 8 конт.	чертеж
138761	US10-059	Розетка мини USB2.0 на плату SMD 8 конт.	чертеж

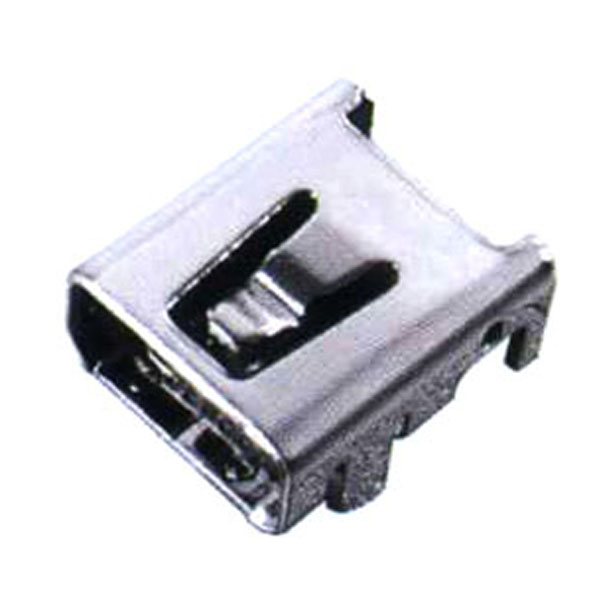

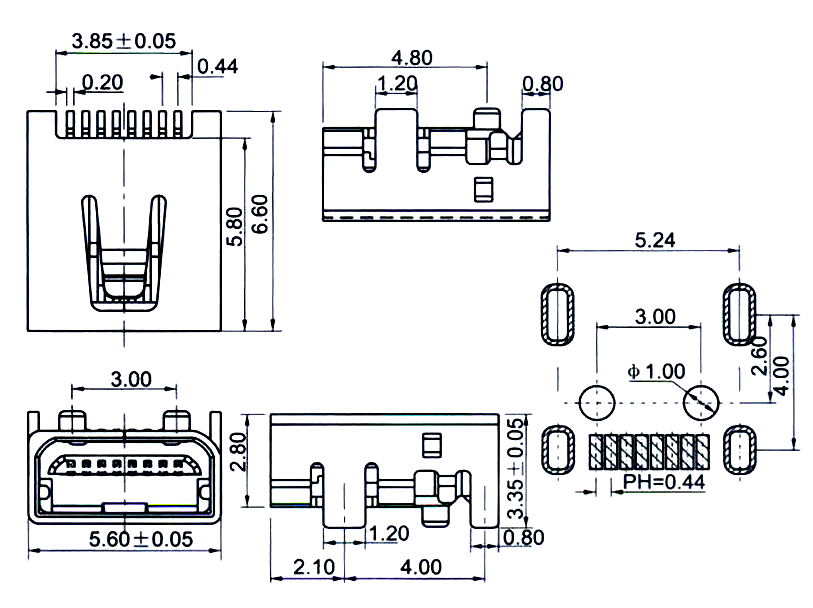

138760	US10-060	Розетка мини USB2.0 на плату SMD 8 конт.	чертеж

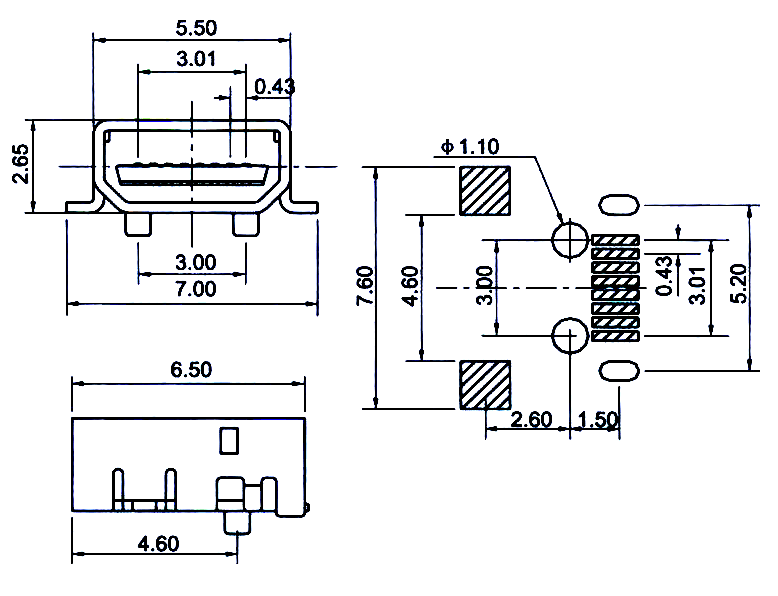

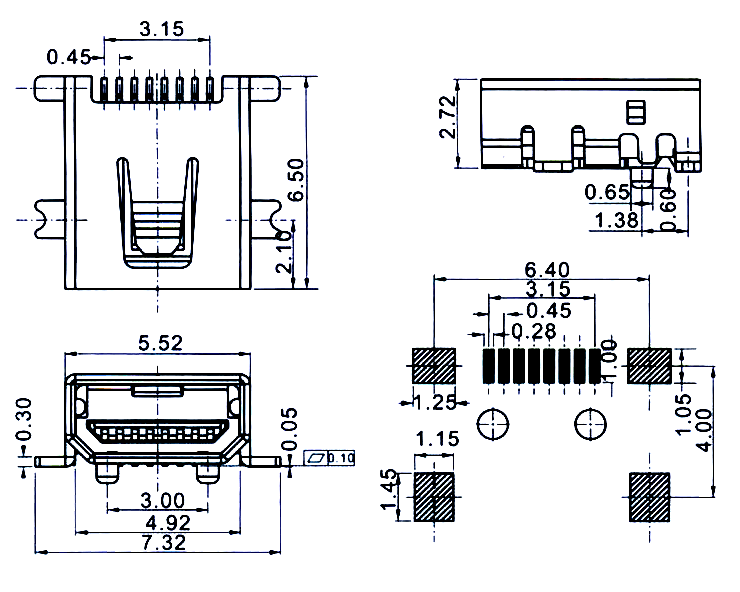

138759	US10-061	Розетка мини USB2.0 на плату SMD 8 конт.	чертеж

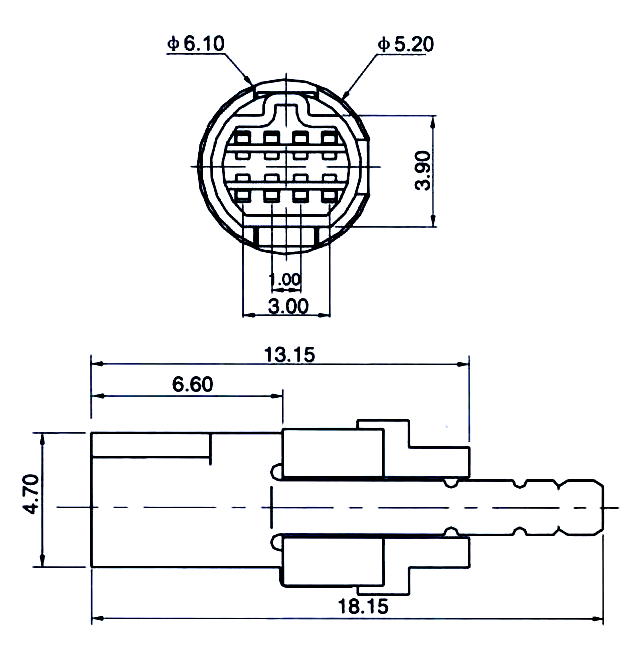

138779	US10-063	Вилка мини USB2.0 на кабель 8 конт.	чертеж

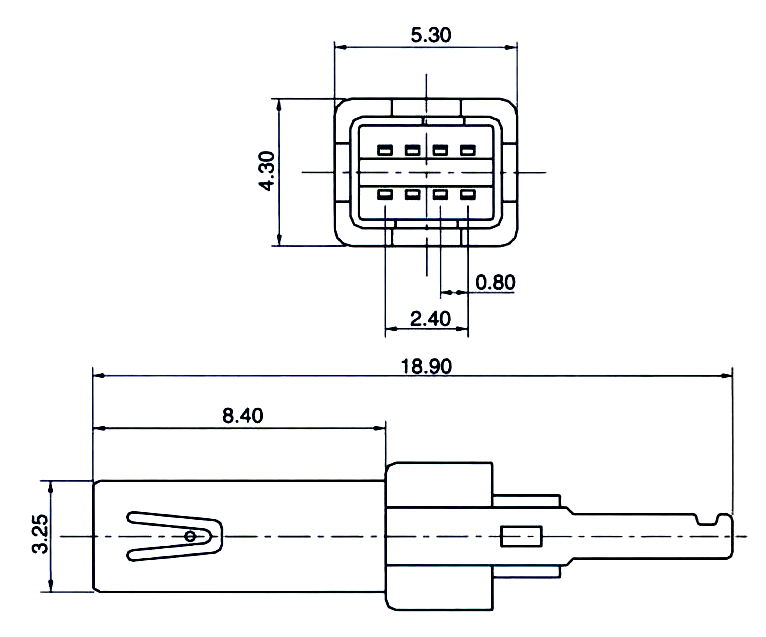

138781	US10-064	Вилка мини USB2.0 на кабель 8 конт.	чертеж

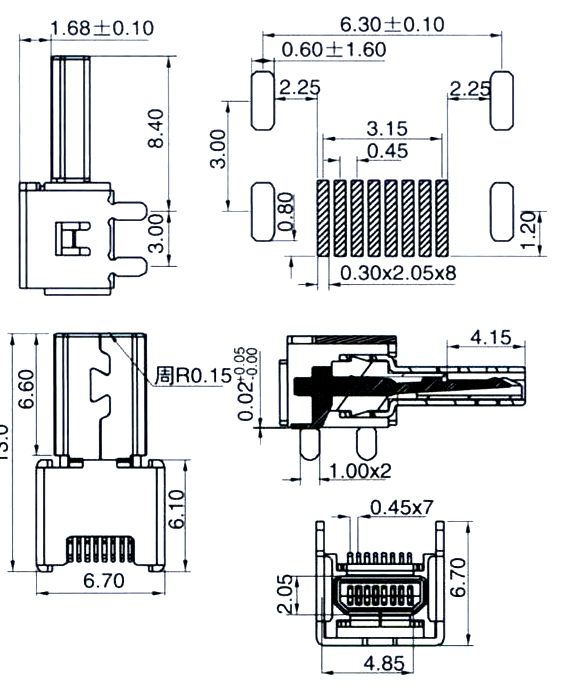

138780	US10-065	Вилка мини USB2.0 на плату SMD 8 конт.	чертеж

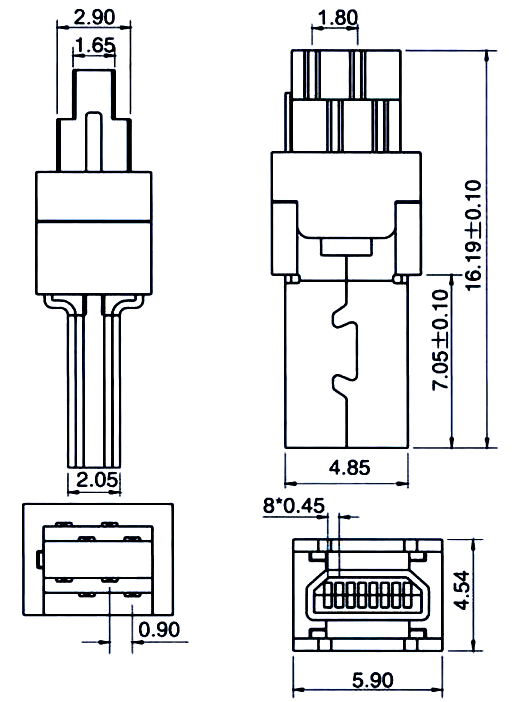

138778	US10-066	Вилка мини USB2.0 на кабель 8 конт.	чертеж

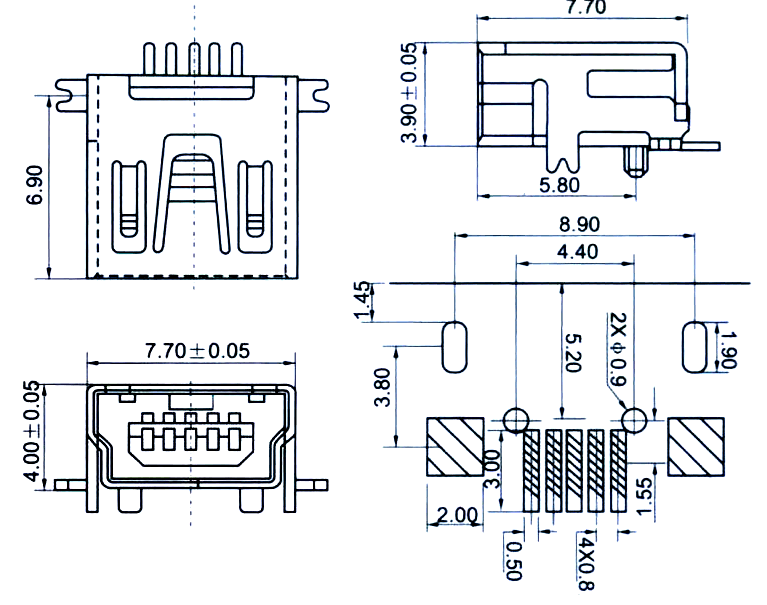

138758	US10-067	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

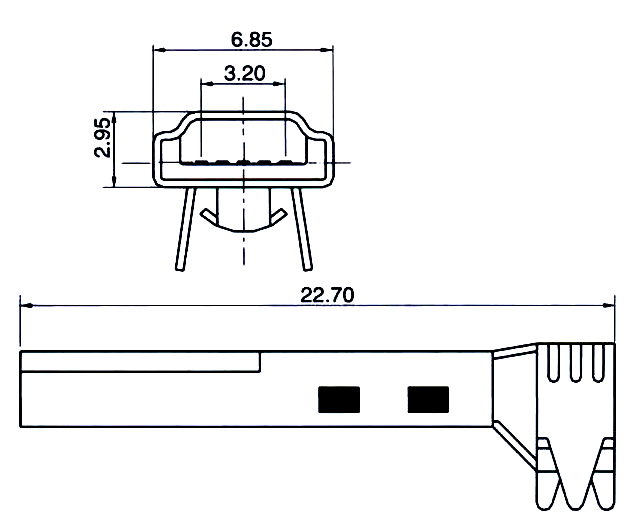

138777	US10-068	Вилка мини USB2.0 на кабель 5 конт.	чертеж

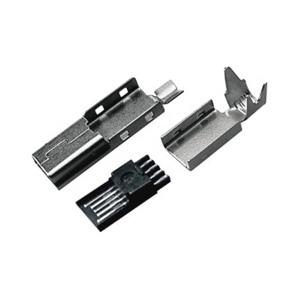

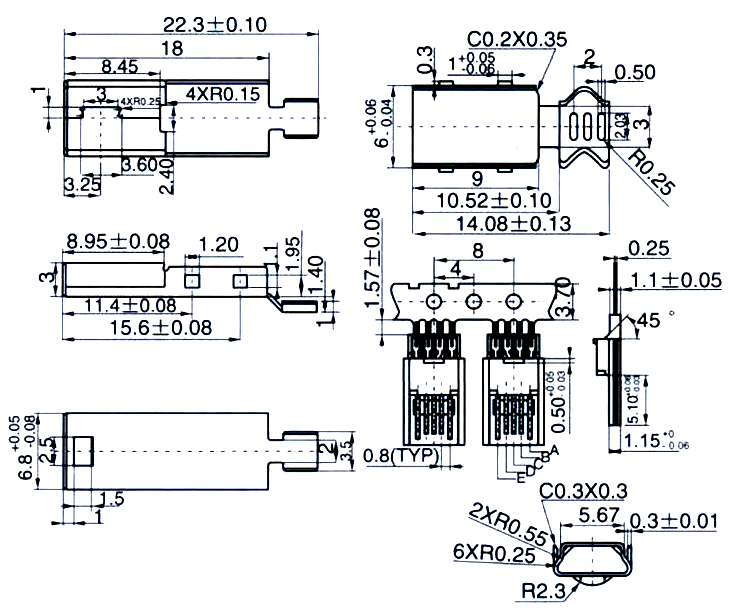

87711	US10-069	Вилка мини USB2.0 на кабель 5 конт.	чертеж

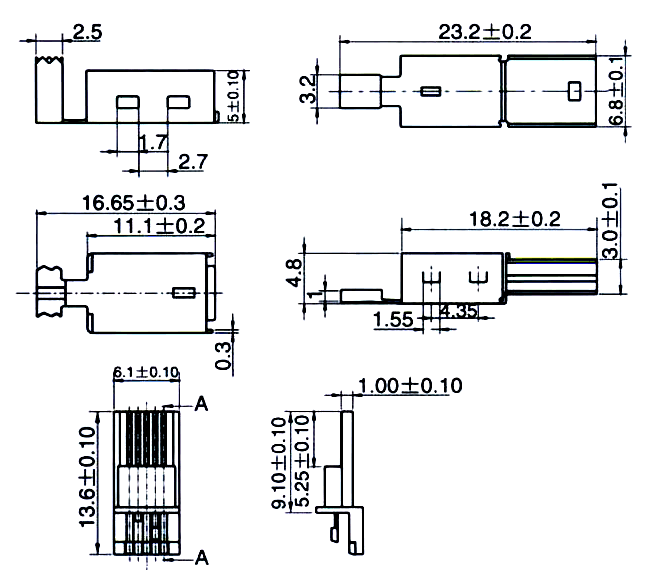

138775	US10-070	Вилка мини USB2.0 на кабель 5 конт.	чертеж

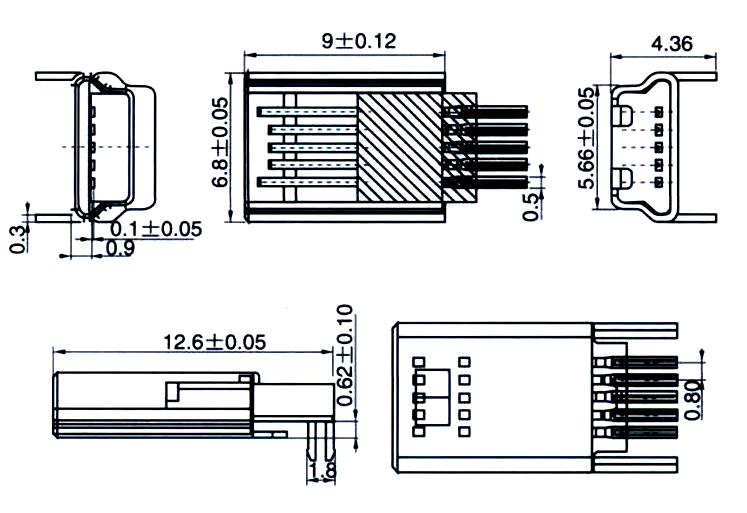

138776	US10-071	Вилка мини USB2.0 на плату для выводного монтажа 5 конт.	чертеж

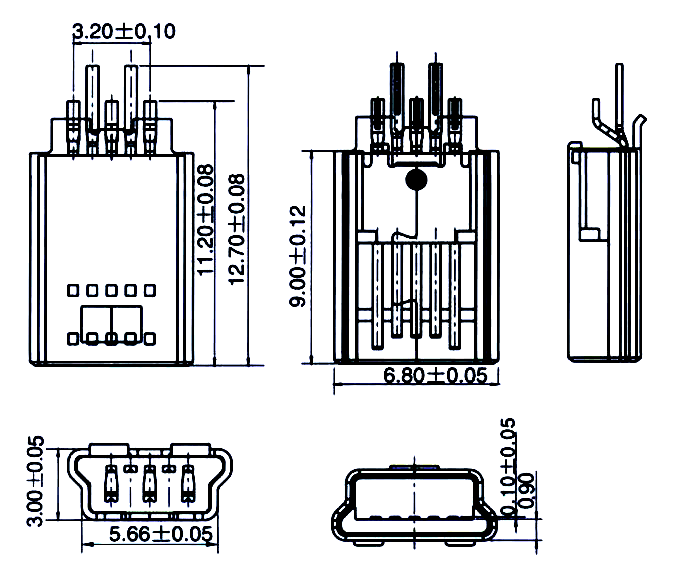

138773	US10-072	Вилка мини USB2.0 на плату для выводного монтажа 5 конт.	чертеж

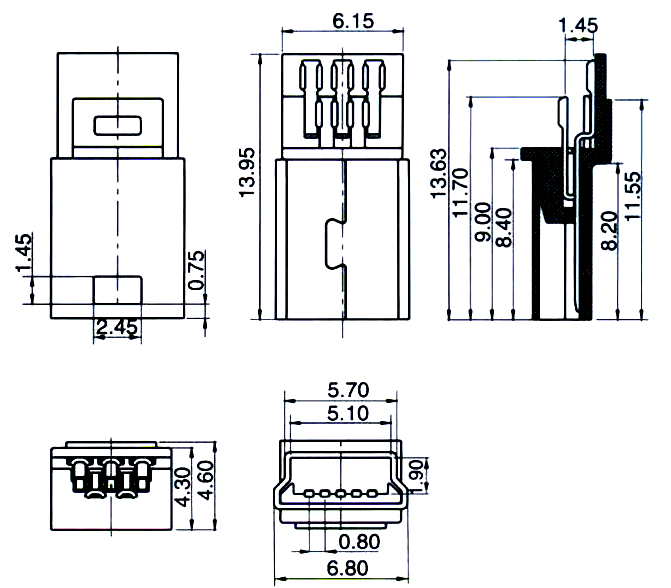

138774	US10-073	Вилка мини USB2.0 на плату для выводного монтажа 5 конт.	чертеж

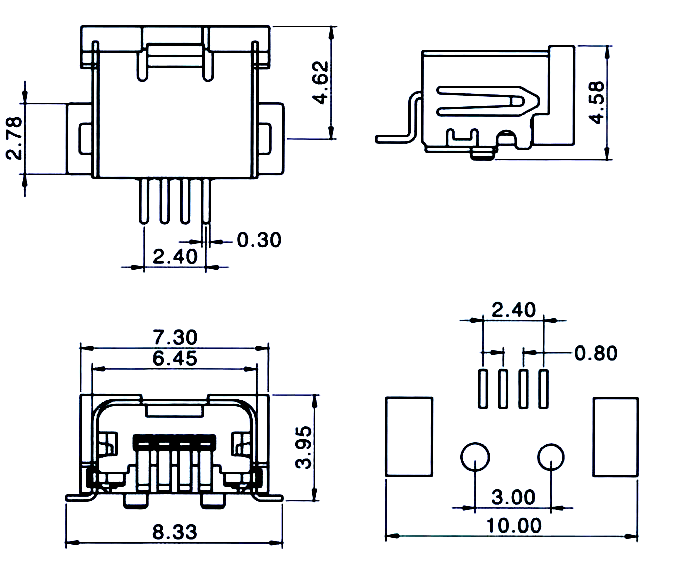

45074	US10-075	Розетка мини USB2.0 на плату SMD 4 конт., c петлей	чертеж

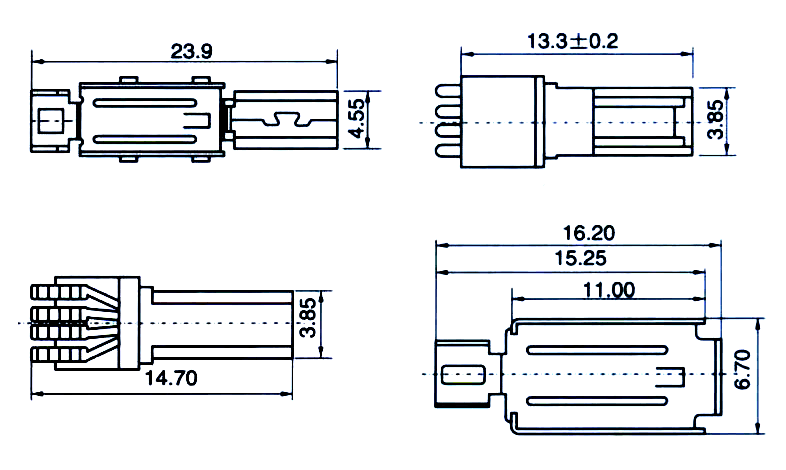

138772	US10-077	Вилка мини USB2.0 на кабель 4 конт.	чертеж

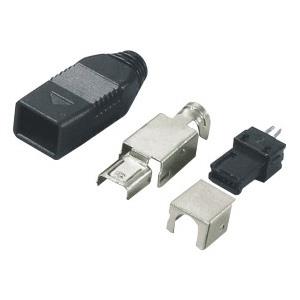

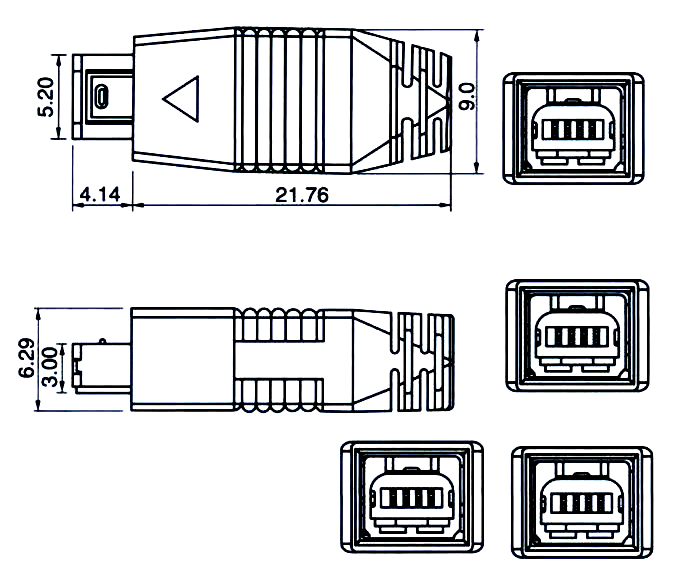

75939	US10-078	Вилка мини USB2.0 на кабель 4 конт.	чертеж

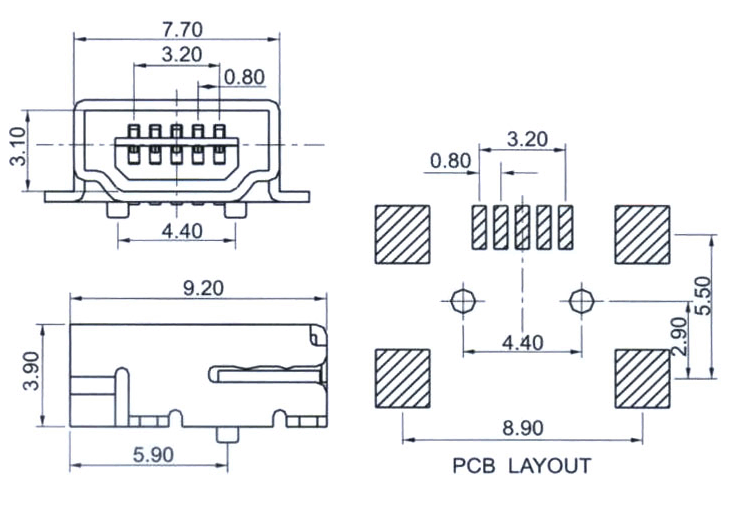

138757	US10-097	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

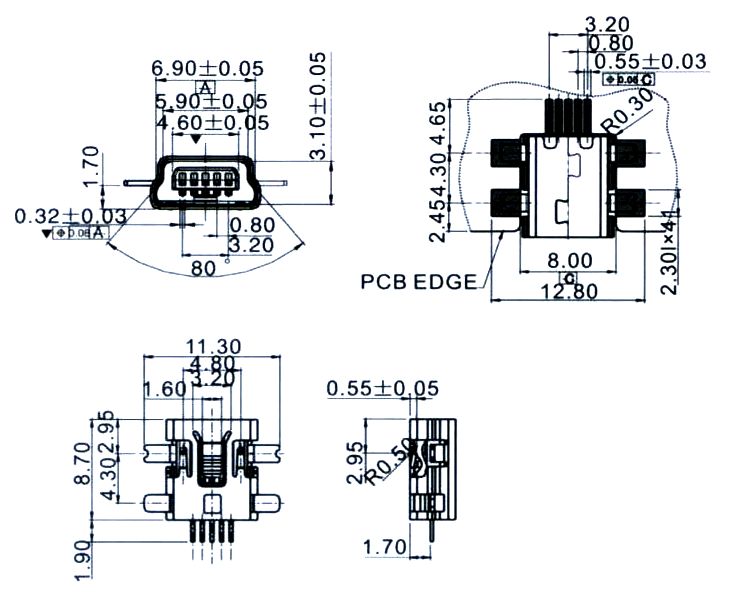

138756	US10-108	Розетка мини USB2.0 на плату SMD 5 конт.	чертеж

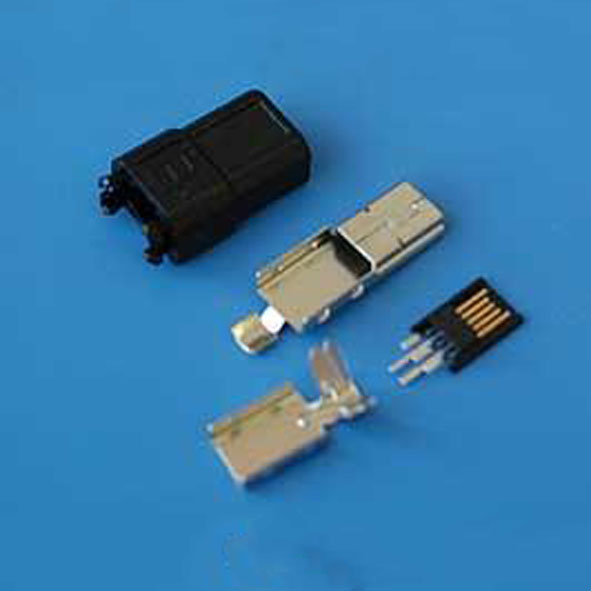

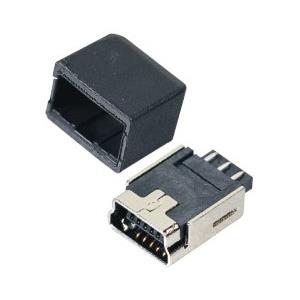

132378	USB/M-SP	Вилка мини USB2.0 на кабель 5 конт.

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ruх
Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
