BL2018 серия |
|
Соединители кабель-кабель, шаг 2.50 мм
|
Параметры:
Макс. допустимый ток I max: 3 А
Макс. рабочее напряжение U max.: 250 В
Сопротивление контактов Rc: 20 мОм
Сопротивление изоляции R: 500 МОм
Диапазон температур C: -25...+125 °C
Шаг выводов: 2.50 мм
|
1) Серия:
2018
2) Тип:
P: розетка
R: вилка
3) Количество контактов (2...18):
02 ... 18
|

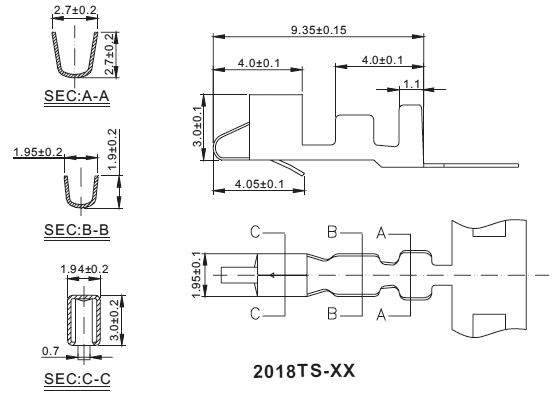

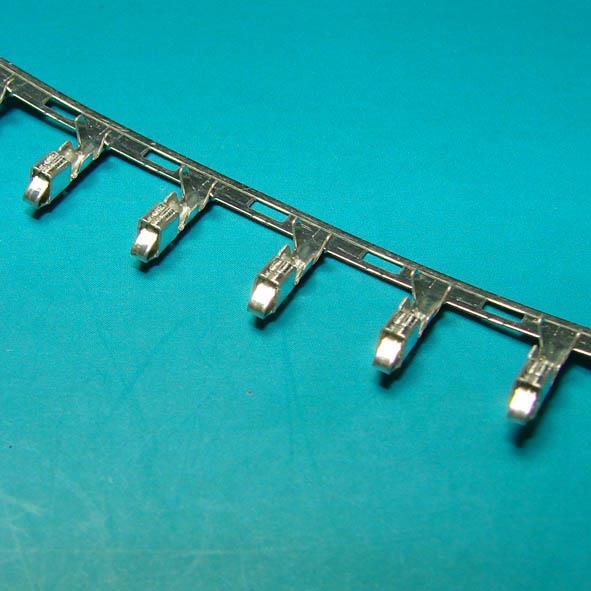

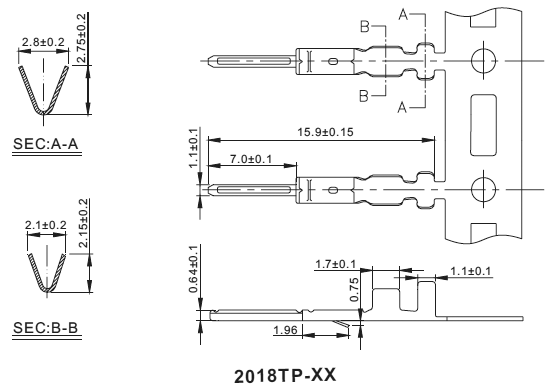

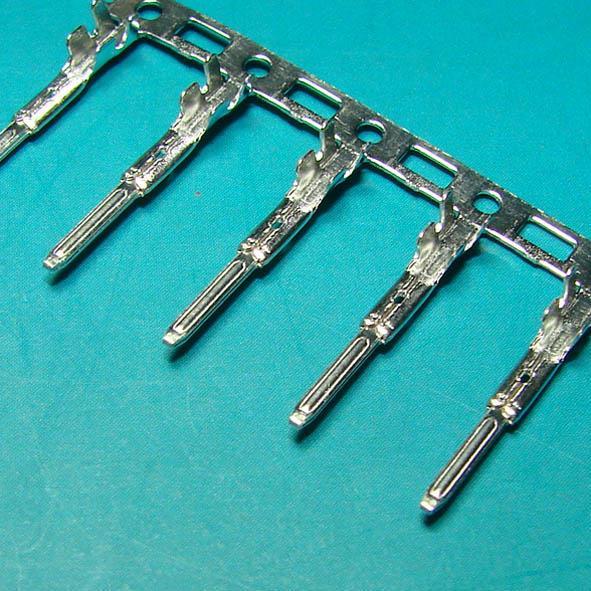

Разъемы серии BL2018 предназначены для соединения проводов и кабелей внутри электронной аппаратуры широкого применения. Разъемы серии 2018 поставляются со склада и под заказ. Терминалы (контакты) для разъемов серии BL2018 поставляются как отдельные товарные позиции. При заказе разъемов серии BL2018 не забывайте заказывать соответствующее количество терминалов с запасом на потери при обжиме. Условия поставки разъемов серии BL2018 уточняйте у наших менеджеров. |
|
|
|

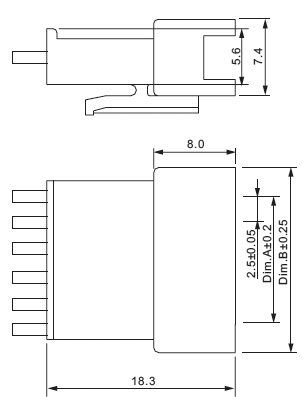

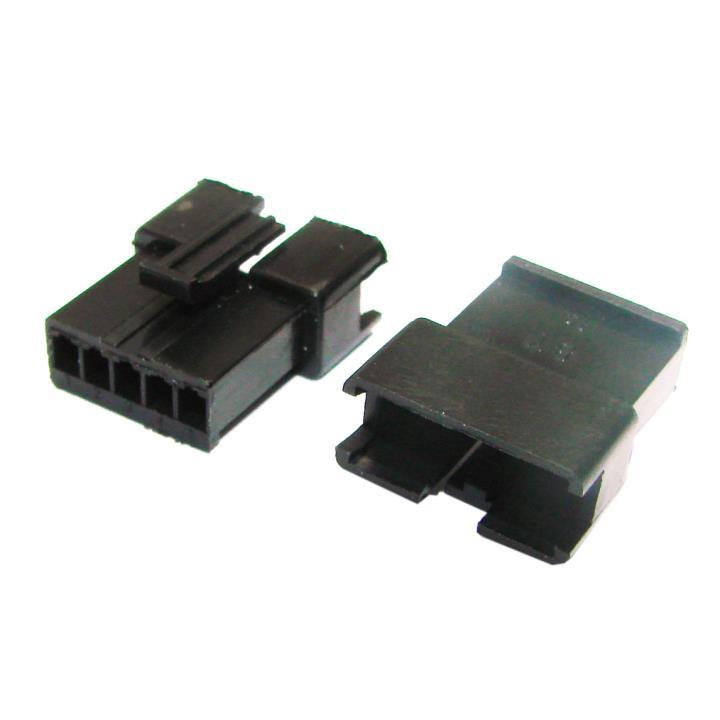

Вилки на кабель, шаг 2.50 мм
| 23436 |
BL2018R-02 |
SM-02Y |
GT-02F |
2 |
2.50 |
8.00 |
5.50 |
| 19169 |
BL2018R-03 |
SM-03Y |
GT-03F |
3 |
5.00 |
10.50 |
8.00 |
| 18587 |
BL2018R-04 |
SM-04Y |
GT-04F |
4 |
7.50 |
13.00 |
10.50 |
| 122521 |
BL2018R-05 |
SM-05Y |
GT-05F |
5 |
10.00 |
15.50 |
13.00 |
| 19170 |
BL2018R-06 |
SM-06Y |
GT-06F |
6 |
12.50 |
18.00 |
15.50 |
| 195879 |
BL2018R-07 |
SM-07Y |
GT-07F |
7 |
15.00 |
20.50 |
18.00 |
| 76383 |
BL2018R-08 |
SM-08Y |
GT-08F |
8 |
17.50 |
23.00 |
20.50 |
| 195880 |
BL2018R-09 |
SM-09Y |
GT-09F |
9 |
20.00 |
25.50 |
23.00 |
| 195881 |
BL2018R-10 |
SM-10Y |
GT-10F |
10 |
22.50 |
28.00 |
25.50 |
| 195882 |
BL2018R-11 |
SM-11Y |
GT-11F |
11 |
25.00 |
30.50 |
28.00 |
| 195883 |
BL2018R-12 |
SM-12Y |
GT-12F |
12 |
27.50 |
33.00 |
30.50 |
| 195884 |
BL2018R-18 |
SM-18Y |
GT-18F |
18 |
20.00 |
25.00 |
23.00 |
|

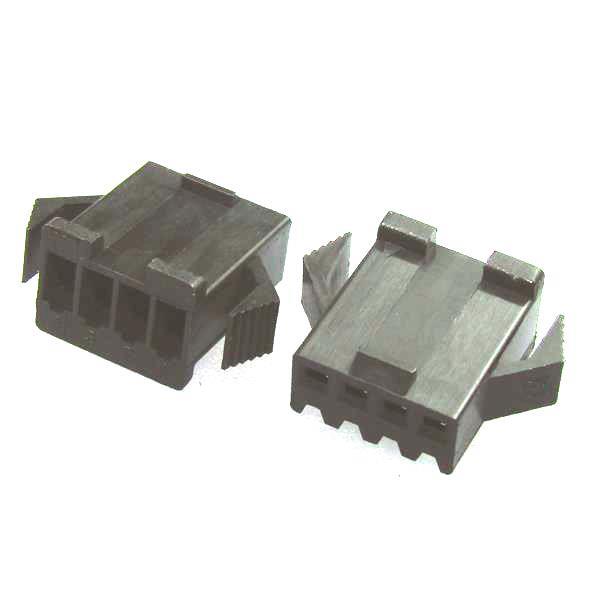

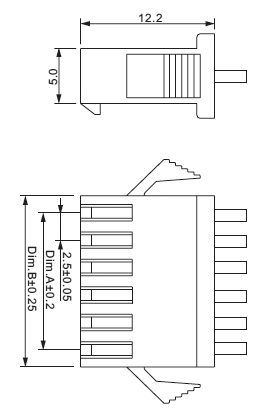

Розетки на кабель, шаг 2.50 мм
| 23435 |
BL2018P-02 |
SM-02A |
GT-02M |
2 |
2.50 |
5.50 |
| 23389 |
BL2018P-03 |
SM-03A |
GT-03M |
3 |
5.00 |
8.00 |
| 18585 |
BL2018P-04 |
SM-04A |
GT-04M |
4 |
7.50 |
10.50 |
| 122522 |
BL2018P-05 |
SM-05A |
GT-05M |
5 |
10.00 |
13.00 |
| 23390 |
BL2018P-06 |
SM-06A |
GT-06M |
6 |
12.50 |
15.50 |
| 195873 |
BL2018P-07 |
SM-07A |
GT-07M |
7 |
15.00 |
18.00 |
| 76382 |
BL2018P-08 |
SM-08A |
GT-08M |
8 |
17.50 |
20.50 |
| 195874 |
BL2018P-09 |
SM-09A |
GT-09M |
9 |
20.00 |
23.00 |
| 195875 |
BL2018P-10 |
SM-10A |
GT-10M |
10 |
22.50 |
25.50 |
| 195876 |
BL2018P-11 |
SM-11A |
GT-11M |
11 |
25.00 |
28.00 |
| 195877 |
BL2018P-12 |
SM-12A |
GT-12M |
12 |
27.50 |
30.50 |
| 195878 |
BL2018P-18 |
SM-18A |
GT-18M |
18 |
20.00 |
23.00 |
|
|
|
|
|
|
