Каталог >> Разъемы (соединители)

Серия 2363

Электрические характеристики:
Максимальный ток: 12 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2363 P - XX
1 2   3

1) Серия
2) P: вилка
    R: розетка
3) Количество контактов:
   2, 3, 4, 5, 6, 9, 12, 15

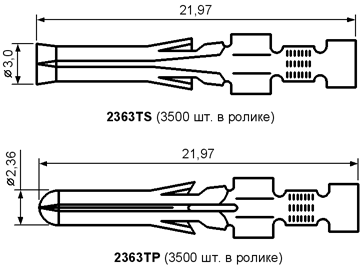

Серия 2363, Разъемы кабель-кабельСерия 2363, Разъемы кабель-кабель   Терминалы
Серия 2363, Разъемы кабель-кабель


Вариант Макс. параметры Вилка Розетка
Сила тока Напряжение
1 12А 250В 2363P-01A
2363P-01A-01 (без ушек)
2363R-01A-01 (без ушек)

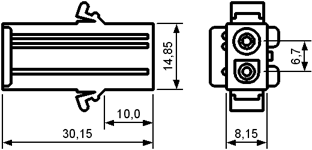

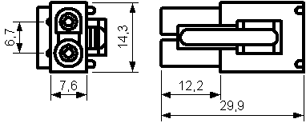

2 12А 250В 2363P-02A
2363P-02A-01 (без ушек)
2363R-02A-01 (без ушек)

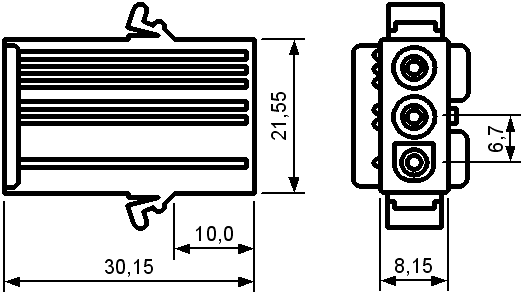

3 11А 250В 2363P-03A
2363P-03A-01 (без ушек)

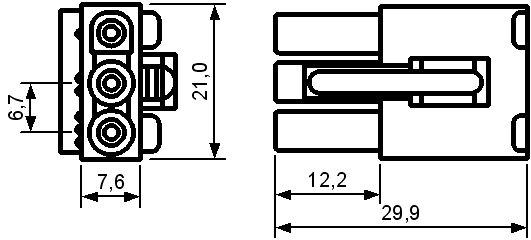

2363R-03A-01 (без ушек)

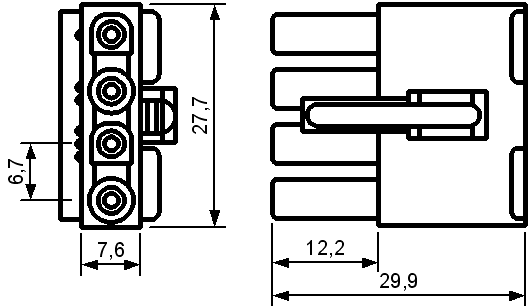

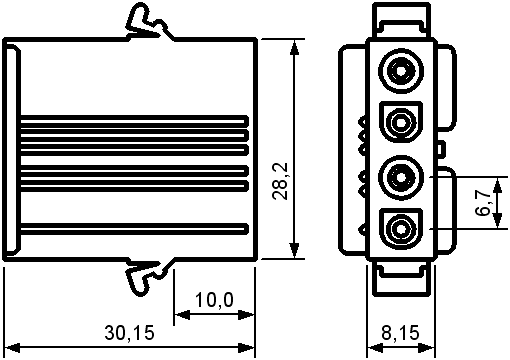

4 250В 2363P-04A
2363P-04A-01 (без ушек)
2363R-04A-01 (без ушек)

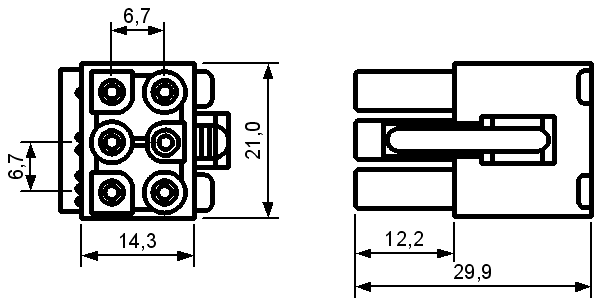

6 250В 2363P-06A
2363P-06A-01 (без ушек)
2363R-06A-01 (без ушек)

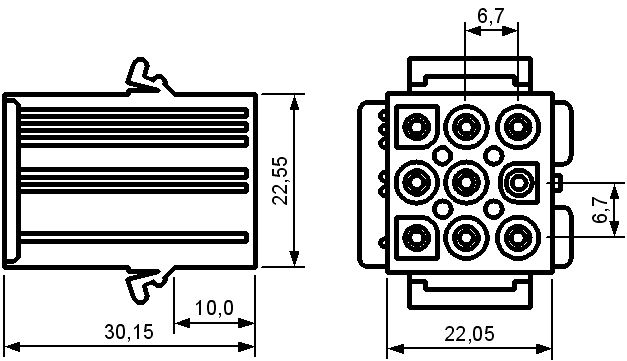

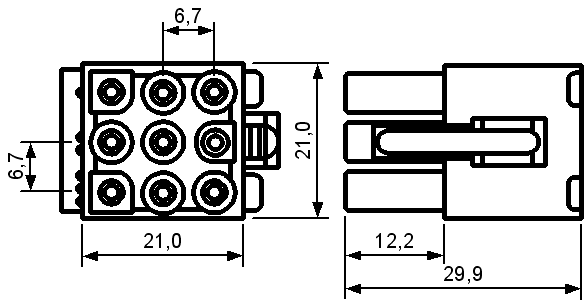

9 250В 2363P-09A
2363P-09A-01 (без ушек)
2363R-09A-01 (без ушек)

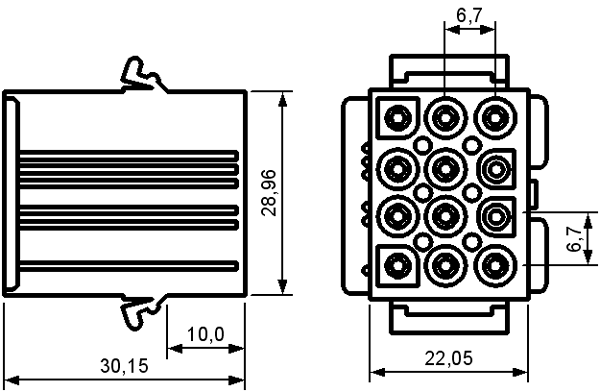

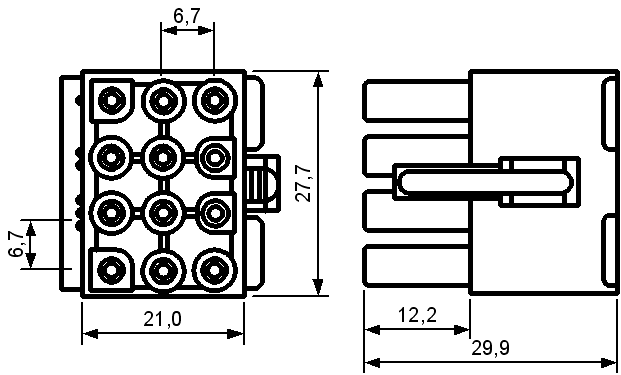

12 250В 2363P-12A
2363P-12A-01 (без ушек)
2363R-12A-01 (без ушек)

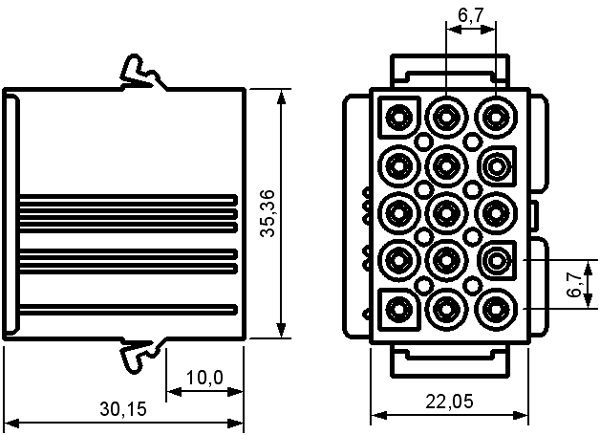

15 250В 2363P-15A
2363P-15A-01 (без ушек)

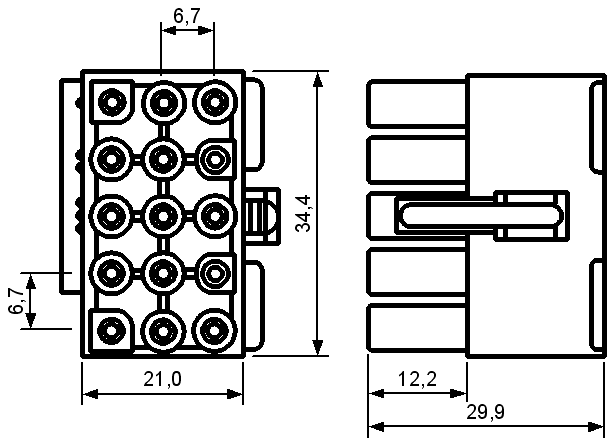

2363R-15A-01 (без ушек)


Вариант Макс. параметры Вилка Розетка
Сила тока Напряжение

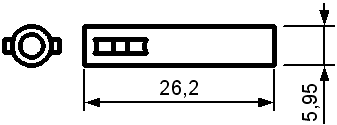

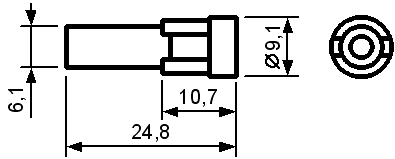

1 12А 250В 2363P-01B-01 (без ушек) 2363R-01B-01 (без ушек)

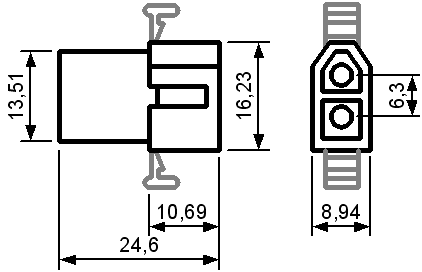

2 12А 250В 2363P-02B
2363P-02B-01 (без ушек)

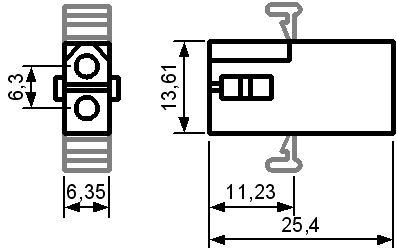

2363R-02B
2363R-02B-01 (без ушек)

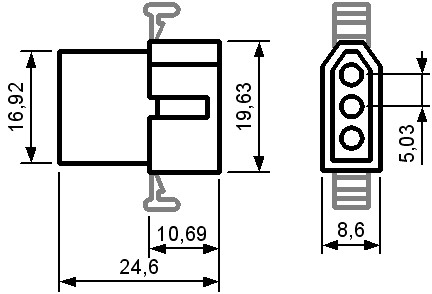

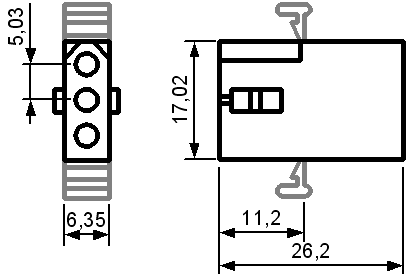

3 11А 250В 2363P-03B
2363P-03B-01 (без ушек)
2363R-03B
2363R-03B-01 (без ушек)

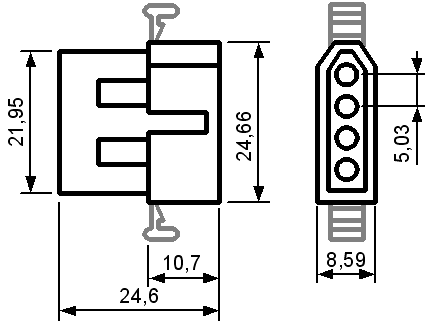

4A 250В 2363P-04B
2363P-04AB-01 (без ушек)

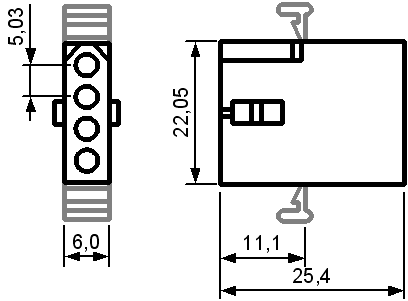

2363R-04B
2363R-04AB-01 (без ушек)

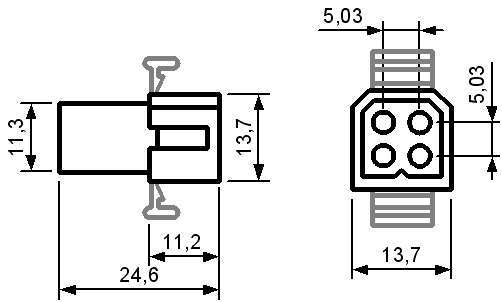

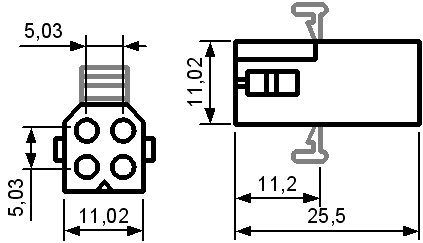

4B 250В 2363P-04BB
2363P-04BB-01 (без ушек)
2363R-04BB
2363R-04BB-01 (без ушек)

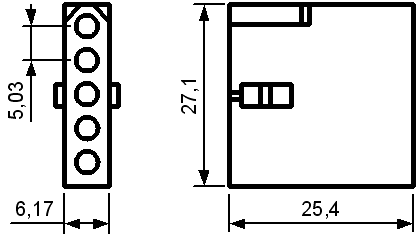

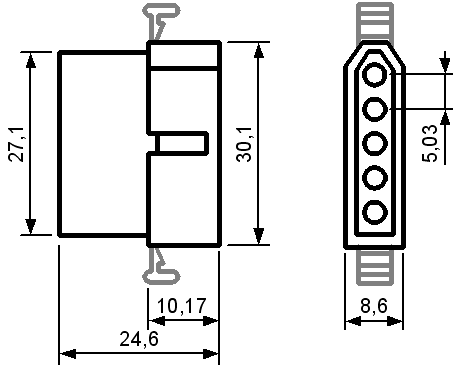

5 250В 2363P-05B
2363P-05B-01 (без ушек)
2363R-05B-01 (без ушек)

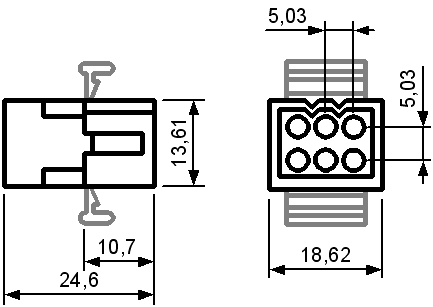

6 250В 2363P-06B
2363P-06B-01 (без ушек)
2363R-06B
2363R-06B-01 (без ушек)

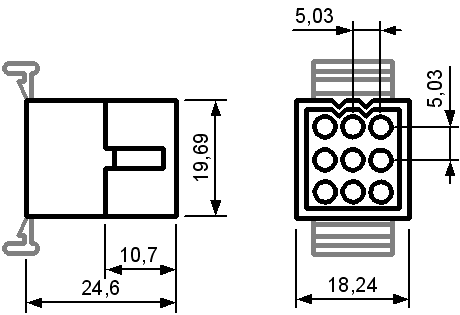

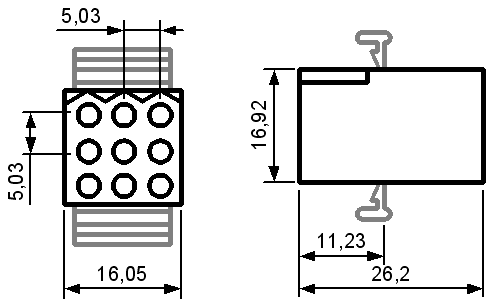

9 250В 2363P-09B
2363P-09B-01 (без ушек)
2363R-09B-01
2363R-09B-01 (без ушек)

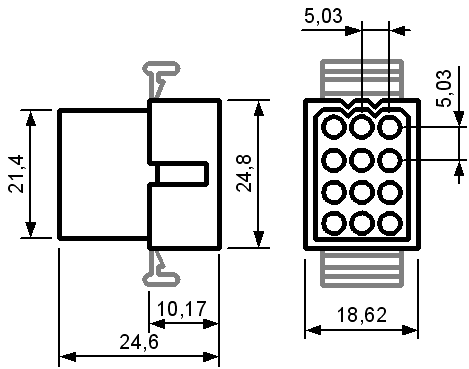

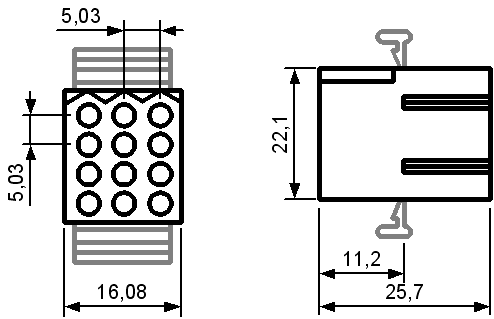

12 250В 2363P-12B
2363P-12B-01 (без ушек)
2363R-12B
2363R-12B-01 (без ушек)

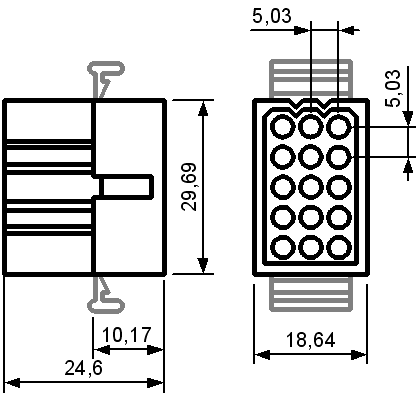

15 250В 2363P-15B
2363P-15B-01 (без ушек)

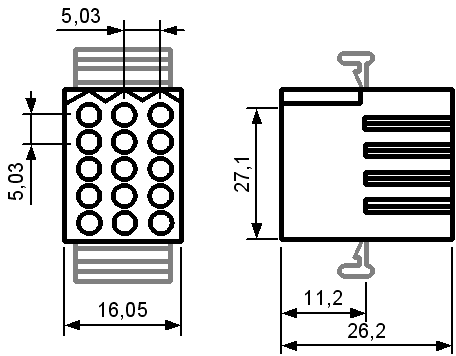

2363R-15B
2363R-15B-01 (без ушек)
