Разъемы кабель-кабель/кабель-плата

Mini-Fit Jr.™ MOLEX, шаг 4,2 мм

Электрические характеристики:
Максимальный ток: 9 А
Максимальное переменное напряжение: 600 В
Сопротивление контактов: 10 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -40...+105°С
Допустимые размеры проводов: AWG16...AWG26

Материал:
Изолятор: полистирол UL94V-2
Контакты: фосфористая бронза, луженая оловом
5557 - XX
1   2

1) Серия
2) Количество контактов

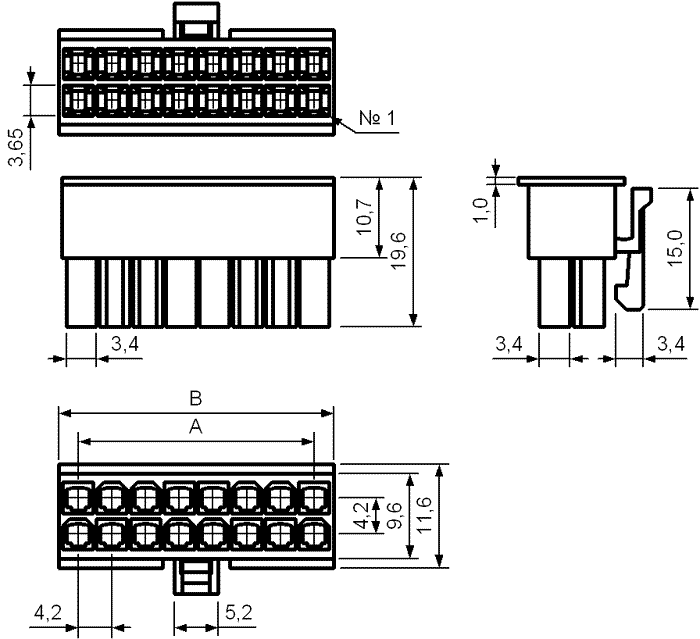

Серия 5557 (Mini-Fit Jr.™ MOLEX 39012-0)
розетка на кабель двухрядная, шаг 4,2 мм

Серия 5557 (Mini-Fit Jr.™ MOLEX 39012-0), розетка на кабель двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить

   Серия 5557 (Mini-Fit Jr.™ MOLEX 39012-0), розетка на кабель двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата


Код
товара		 Марка Аналог Количество
контактов		 Размеры, мм Упаковка
A B
21043 5557-02 MF-02F, MF-2x1 F, Mini-Fit Jr.™ MOLEX 39012020 2 контакта (2x1) - 5,4 1000
17914 5557-04 MF-04F, MF-2х2 F, Mini-Fit Jr.™ MOLEX 39012040 4 контакта (2x2) 4,2 9,6 1000
21052 5557-06 MF-06F, MF-2x3 F, Mini-Fit Jr.™ MOLEX 39012060 6 контактов (2x3) 8,4 13,8 1000
17334 5557-08 MF-08F, MF-2x4 F, Mini-Fit Jr.™ MOLEX 39012080 8 контактов (2x4) 12,6 18,0 500
21056 5557-10 MF-10F, MF-2x5 F, Mini-Fit Jr.™ MOLEX 39012100 10 контактов (2x5) 16,8 22,2 500
17256 5557-12 MF-12F, MF-2x6 F, Mini-Fit Jr.™ MOLEX 39012120 12 контактов (2x6) 21,0 26,4 500
35470 5557-14 MF-14F, MF-2x7 F, Mini-Fit Jr.™ MOLEX 39012140 14 контактов (2x7) 25,2 30,6 500
21024 5557-16 MF-16F, MF-2x8 F, Mini-Fit Jr.™ MOLEX 39012160 16 контактов (2x8) 29,4 34,8 500
60080 5557-18 MF-18F, MF-2x9 F, Mini-Fit Jr.™ MOLEX 39012180 18 контактов (2x9) 33,6 39,0 500
17913 5557-20 MF-20F, MF-2x10 F, Mini-Fit Jr.™ MOLEX 39012200 20 контактов (2x10) 37,8 43,2 500
21025 5557-22 MF-22F, MF-2x11 F, Mini-Fit Jr.™ MOLEX 39012220 22 контакта (2x11) 42,0 47,4 500
17912 5557-24 MF-24F, MF-2x12 F, Mini-Fit Jr.™ MOLEX 39012240 24 контакта (2x12) 46,2 51,6 500

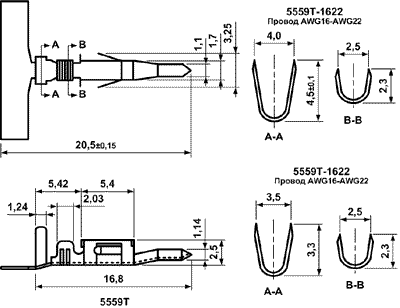

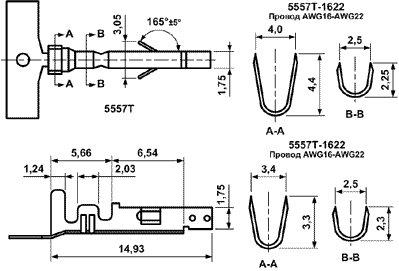

Терминалы

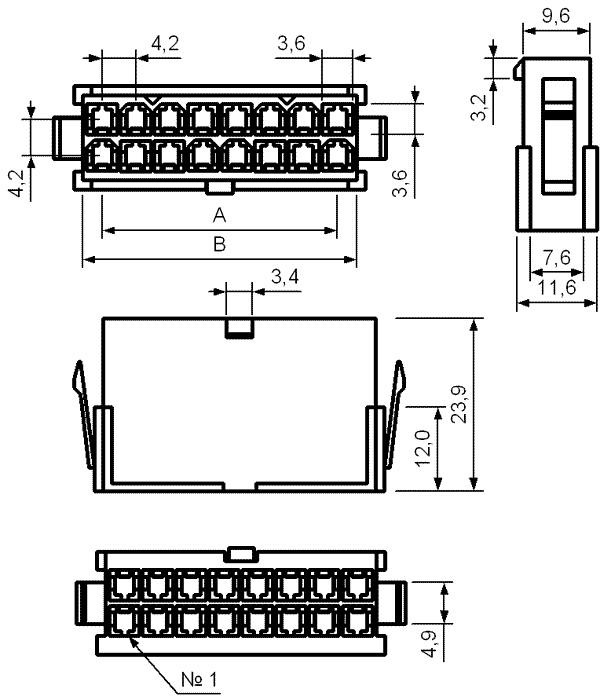

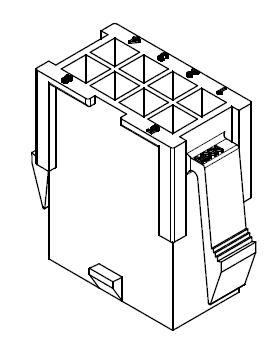

Серия 5559 (Mini-Fit Jr.™ MOLEX 39012-1)
вилка на кабель двухрядная, шаг 4,2 мм

Серия 5559 (Mini-Fit Jr. MOLEX 39012-1), вилка на кабель двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить


   Серия 5559 (Mini-Fit Jr. MOLEX 39012-1), вилка на кабель двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата
Код
товара		 Марка Аналог Количество
контактов		 Размеры, мм Упаковка
A B C В
24553 5559-02 MF-02M, MF-2x01M, Mini-Fit Jr.™ MOLEX 39012021 2 контакта (2x1) - 5,4 15,4 11,0 1 000
34473 5559-04 MF-04M, MF-2x02M, Mini-Fit Jr.™ MOLEX 39012041 4 контакта (2x2) 4,2 9,6 19,6 15,2 1 000
34474 5559-06 MF-06M, MF-2x03M, Mini-Fit Jr.™ MOLEX 39012061 6 контактов (2x3) 8,4 13,8 23,8 19,4 1 000
24554 5559-08 MF-08M, MF-2x04M, Mini-Fit Jr.™ MOLEX 39012081 8 контактов (2x4) 12,6 18,0 28,0 23,6 500
56732 5559-10 MF-10M, MF-2x05M, Mini-Fit Jr.™ MOLEX 39012101 10 контактов (2x5) 16,8 22,2 32,2 27,8 500
56733 5559-12 MF-12M, MF-2x06M, Mini-Fit Jr.™ MOLEX 39012121 12 контактов (2x6) 21,0 26,4 36,4 32,0 500
60081 5559-14 MF-14M, MF-2x07M, Mini-Fit Jr.™ MOLEX 39012141 14 контактов (2x7) 25,2 30,6 40,6 36,2 500
56734 5559-16 MF-16M, MF-2x08M, Mini-Fit Jr.™ MOLEX 39012161 16 контактов (2x8) 29,4 34,8 44,8 40,4 100
60082 5559-18 MF-18M, MF-2x09M, Mini-Fit Jr.™ MOLEX 39012181 18 контактов (2x9) 33,6 39,0 49,0 44,6 500
56735 5559-20 MF-20M, MF-2x10M, Mini-Fit Jr.™ MOLEX 39012201 20 контактов (2x10) 37,8 43,2 53,2 48,8 200
60083 5559-22 MF-22M, MF-2x11M, Mini-Fit Jr.™ MOLEX 39012221 22 контакта (2x11) 42,0 47,4 57,4 53,0 250
60084 5559-24 MF-24M, MF-2x12M, Mini-Fit Jr.™ MOLEX 39012241 24 контакта (2x12) 46,2 51,6 61,6 57,2 200

Терминалы

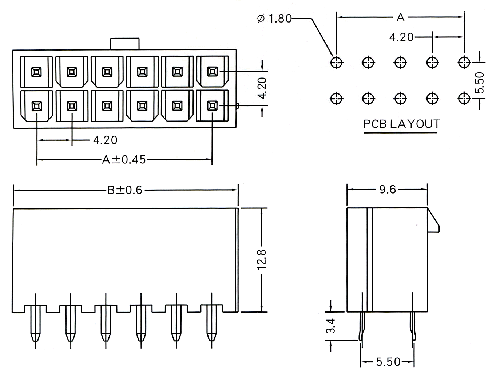

Серия 4200WVK-2XxxP (Mini-Fit Jr.™ MOLEX 39281xx3)
вилка на плату прямая двухрядная, шаг 4,2 мм с плоскими контактами

Серия 5566S (Mini-Fit Jr. MOLEX 39281), вилка на плату прямая двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить



Серия 5566S (Mini-Fit Jr. MOLEX 39281), вилка на плату прямая двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата
Код
товара		 Марка Аналог Количество
контактов		 Размеры, мм Упаковка
A B
87748 4200WVK-2X01P Mini-Fit Jr.™ MOLEX 39281023, MF-02S, MF-2x1МА, 5569S-02 2x1 - 5,50 1000
87749 4200WVK-2X02P Mini-Fit Jr.™ MOLEX 39281043, MF-04S, MF-2x2МА, 5569S-04 2x2 4,20 9,70 1000
87750 4200WVK-2X03P Mini-Fit Jr.™ MOLEX 39281063, MF-06S, MF-2x3МА, 5569S-06 2x3 8,40 13,90 1000
87751 4200WVK-2X04P Mini-Fit Jr.™ MOLEX 39281083, MF-08S, MF-2x4МА, 5569S-08 2x4 12,60 18,10 1000
87752 4200WVK-2X05P Mini-Fit Jr.™ MOLEX 39281103, MF-10S, MF-2x5МА, 5569S-10 2x5 16,80 22,30 1000
87753 4200WVK-2X06P Mini-Fit Jr.™ MOLEX 39281123, MF-12S, MF-2x6МА, 5569S-12 2x6 21,00 26,50 1000
87754 4200WVK-2X07P Mini-Fit Jr.™ MOLEX 39281143, MF-14S, MF-2x7МА, 5569S-14 2x7 25,20 30,70 1000
87755 4200WVK-2X08P Mini-Fit Jr.™ MOLEX 39281163, MF-16S, MF-2x8МА, 5569S-16 2x8 29,40 34,90 1000
87756 4200WVK-2X09P Mini-Fit Jr.™ MOLEX 39281183, MF-18S, MF-2x9МА, 5569S-18 2x9 33,60 39,10 1000
87757 4200WVK-2X10P Mini-Fit Jr.™ MOLEX 39281203, MF-20S, MF-2x10МА, 5569S-20 2x10 37,80 43,30 500
87758 4200WVK-2X11P Mini-Fit Jr.™ MOLEX 39281223, MF-22S, MF-2x11МА, 5569S-22 2x11 42,00 47,50 500
87759 4200WVK-2X12P Mini-Fit Jr.™ MOLEX 39281243, MF-24S, MF-2x12МА, 5569S-24 2x12 46,20 51,70 500

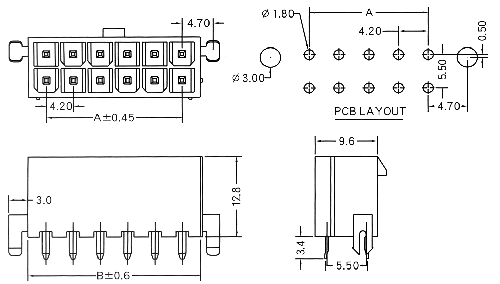

Серия 4200WVK-F-2XxxP (Mini-Fit Jr.™ MOLEX 039299xx2)
вилка на плату прямая двухрядная, шаг 4,2 мм с фиксаторами в плату и плоскими контактами

Серия 5566S (Mini-Fit Jr. MOLEX 39281), вилка на плату прямая двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить



Серия 5566S (Mini-Fit Jr. MOLEX 39281), вилка на плату прямая двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата
Код
товара		 Марка Аналог Количество
контактов		 Размеры, мм Упаковка
A B
87939 4200WVK-F-2X01P Mini-Fit Jr.™ MOLEX 039299022, MF-02MB 2x1 - 5,50 1000
64162 4200WVK-F-2X02P Mini-Fit Jr.™ MOLEX 039299042, MF-04MB 2x2 12,60 18,10 1000
87722 4200WVK-F-2X03P Mini-Fit Jr.™ MOLEX 039299062, MF-06MB 2x3 8,40 13,90 1000
87723 4200WVK-F-2X04P Mini-Fit Jr.™ MOLEX 039299082, MF-08MB 2x4 4,20 9,70 1000
87724 4200WVK-F-2X05P Mini-Fit Jr.™ MOLEX 039299102, MF-10MB 2x5 16,80 22,30 1000
87725 4200WVK-F-2X06P Mini-Fit Jr.™ MOLEX 039299122, MF-12MB 2x6 21,00 26,50 1000
87726 4200WVK-F-2X07P Mini-Fit Jr.™ MOLEX 039299142, MF-14MB 2x7 25,20 30,70 1000
87727 4200WVK-F-2X08P Mini-Fit Jr.™ MOLEX 039299162, MF-16MB 2x8 29,40 34,90 1000
87728 4200WVK-F-2X09P Mini-Fit Jr.™ MOLEX 039299182, MF-18MB 2x9 33,60 39,10 1000
87729 4200WVK-F-2X10P Mini-Fit Jr.™ MOLEX 039299202, MF-20MB 2x10 37,80 43,30 500
87730 4200WVK-F-2X11P Mini-Fit Jr.™ MOLEX 039299222, MF-22MB 2x11 42,00 47,50 500
87731 4200WVK-F-2X12P Mini-Fit Jr.™ MOLEX 039299242, MF-24MB 2x12 46,20 51,70 500

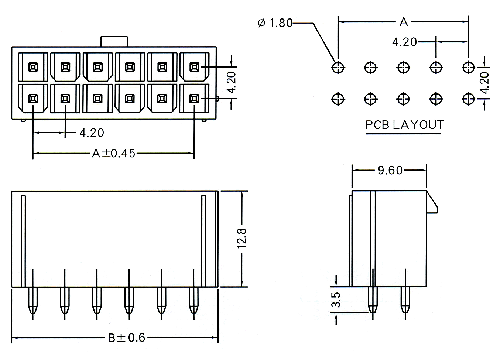

Серия 4200WV-2XxxP (Mini-Fit Jr.™ MOLEX 46207-10xx)
вилка на плату прямая двухрядная, шаг 4,2 мм с выводами в плату квадратного сечения

Серия 5566S (Mini-Fit Jr. MOLEX 39281), вилка на плату прямая двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить



Серия 5566S (Mini-Fit Jr. MOLEX 39281), вилка на плату прямая двухрядная, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата
Код
товара		 Марка Аналог Количество
контактов		 Размеры, мм Упаковка
A B
21026 4200WV-2X01P Mini-Fit Jr.™ MOLEX 46207-1002 2x1 - 5,50 1000
21027 4200WV-2X02P Mini-Fit Jr.™ MOLEX 46207-1004 2x2 4,20 9,70 1000
17911 4200WV-2X03P Mini-Fit Jr.™ MOLEX 46207-1006 2x3 8,40 13,90 1000
21028 4200WV-2X04P Mini-Fit Jr.™ MOLEX 46207-1008 2x4 12,60 18,10 1000
21060 4200WV-2X05P Mini-Fit Jr.™ MOLEX 46207-1010 2x5 16,80 22,30 1000
21029 4200WV-2X06P Mini-Fit Jr.™ MOLEX 46207-1012 2x6 21,00 26,50 1000
35471 4200WV-2X07P Mini-Fit Jr.™ MOLEX 46207-1014 2x7 25,20 30,70 1000
21041 4200WV-2X08P Mini-Fit Jr.™ MOLEX 46207-1016 2x8 29,40 34,90 1000
60085 4200WV-2X09P Mini-Fit Jr.™ MOLEX 46207-1018 2x9 33,60 39,10 1000
17909 4200WV-2X10P Mini-Fit Jr.™ MOLEX 46207-1020 2x10 37,80 43,30 500
50639 4200WV-2X11P Mini-Fit Jr.™ MOLEX 46207-1022 2x11 42,00 47,50 500
21030 4200WV-2X12P Mini-Fit Jr.™ MOLEX 46207-1024 2x12 46,20 51,70 500

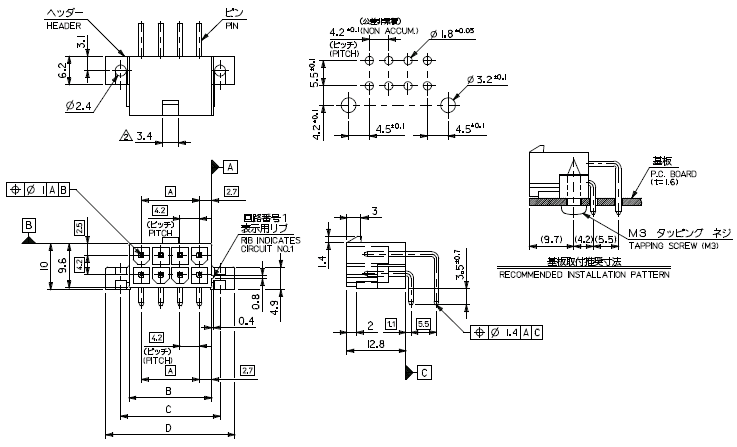

Серия 5569R (Mini-Fit Jr.™ MOLEX 39291)
вилка на плату угловая двухрядная с крепёжными ушами,
шаг 4,2 мм

Серия 5569R (Mini-Fit Jr. MOLEX 39291), вилка на плату угловая двухрядная с крепёжными ушами, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить



Серия 5569R (Mini-Fit Jr. MOLEX 39291), вилка на плату угловая двухрядная с крепёжными ушами, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата
Код
товара		 Марка Аналог Кол-во
контактов		 Размеры, мм Упаковка
A B C
24556 5569R-02 MF-02MRB, MF-2x1 MRB, Mini-Fit Jr.™ MOLEX 39291028 2 контакта (2x1) — 5,40 15,40 1000
23392 5569R-04 MF-04MRB, MF-2x2 MRB Mini-Fit Jr.™ MOLEX 392910428 4 контакта (2x2) 4,20 9,60 19,60 1000
60091 5569R-06 MF-06MRB, MF-2x3 MRB Mini-Fit Jr.™ MOLEX 39291068 6 контактов (2x3) 8,40 13,80 23,80 1000
60092 5569R-08 MF-08MRB, MF-2x4 MRB Mini-Fit Jr.™ MOLEX 39291088 8 контактов (2x4) 12,60 18,00 28,00 500
60093 5569R-10 MF-10MRB, MF-2x5 MRB Mini-Fit Jr.™ MOLEX 39291108 10 контактов (2x5) 16,80 22,20 32,20 500
60094 5569R-12 MF-12MRB, MF-2x6 MRB Mini-Fit Jr.™ MOLEX 39291128 12 контактов (2x6) 21,00 26,40 36,40 500
60095 5569R-14 MF-14MRB, MF-2x7 MRB Mini-Fit Jr.™ MOLEX 39291148 14 контактов (2x7) 25,20 30,60 40,60 500
21039 5569R-16 MF-16MRB, MF-2x8 MRB Mini-Fit Jr.™ MOLEX 39291168 16 контактов (2x8) 29,40 34,80 44,80 500
60096 5569R-18 MF-18MRB, MF-2x9 MRB Mini-Fit Jr.™ MOLEX 39291188 18 контактов (2x9) 33,60 39,00 49,00 500
18588 5569R-20 MF-20MRB, MF-2x10 MRB Mini-Fit Jr.™ MOLEX 39291208 20 контактов (2x10) 37,80 43,20 53,20 200
25602 5569R-22 MF-22MRB, MF-2x11 MRB Mini-Fit Jr.™ MOLEX 39291228 22 контакта (2x11) 42,00 47,40 57,40 200
60097 5569R-24 MF-24MRB, MF-2x12 MRB Mini-Fit Jr.™ MOLEX 39291248 24 контакта (2x12) 46,20 51,60 61,60 200

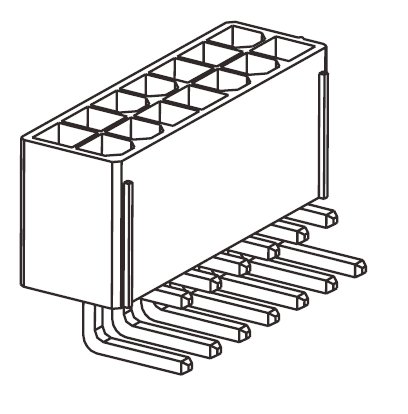

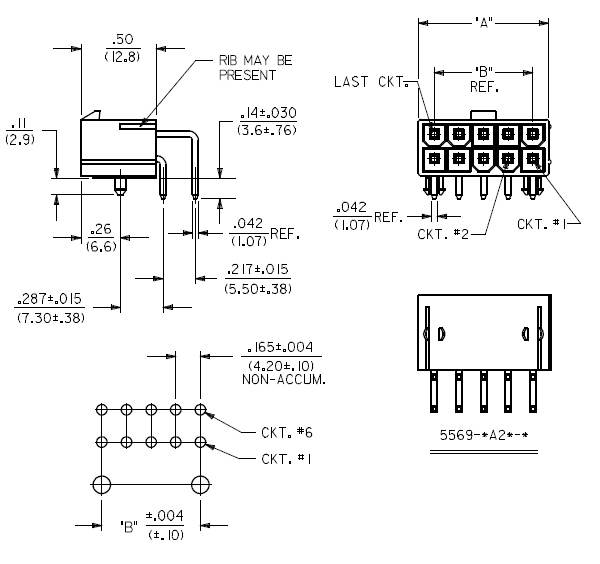

Серия 5569R-01 (Mini-Fit Jr.™ MOLEX 39291)
вилка на плату угловая двухрядная без крепёжных ушей,
шаг 4,2 мм

Серия 5569R-01 (Mini-Fit Jr. MOLEX 39291), вилка на плату угловая двухрядная без крепёжных ушей, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата

PDF загрузить



Серия 5569R-01 (Mini-Fit Jr. MOLEX 39291), вилка на плату угловая двухрядная без крепёжных ушей, шаг 4,2 мм, Разъемы кабель-кабель/кабель-плата



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
