Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы осевые переменного тока (AC)

AF12025 серия (120x120x25мм)

осевые вентиляторы переменного тока





AF 12025 H A1 B L
1 2 3 4 5 6

1) серия
2) код габарита:
    8025 - 80x80x25мм
    8038 - 80x80x38мм
    9225 - 92x92x25мм
    11025 - 110x110x25мм
    12025 - 120x120x25мм
    12038 - 120x120x38мм
    15050 - 150x150x50мм
    17251-1 - 172x150x51мм
    17251-2 - D172x51мм
    18060 - 180x180x60мм
    20060 - 200x200x60мм
3) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая
4) напряжение питания:
     A1 - 110...120VAC
     A2 - 220...240VAC
     A3 - 380VAC
5) подшипники:
     B - качения
     S - скольжения
6) выводы:
     L - провода
     T - терминалы

Осевые вентиляторы переменного тока AF12025 серии имеют габариты 120x120x25 мм. Осевые вентиляторы переменного тока AF12025 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы переменного тока AF12025 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы переменного тока AF12025 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов переменного тока AF12025 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов AF12025 серии переменного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 110/120 VAC или 220/240VAC (50/60 Гц)
Параметры:
Размеры: 120x120x25мм (4,72x4,72x1,0in)
Рама: окрашенный алюминий и пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 330г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122986 AF12025HA1SL 110/120 0,12/0,14 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122987 AF12025HA1BL 110/120 0,12/0,14 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122988 AF12025HA2SL 220/240 0,06/0,10 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122989 AF12025HA2BL 220/240 0,06/0,10 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122990 AF12025HA1ST 110/120 0,12/0,14 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122991 AF12025HA1BT 110/120 0,12/0,14 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122992 AF12025HA2ST 220/240 0,06/0,10 18/17 2300/2800 4,85/5,70 35/38 1729/2125
122993 AF12025HA2BT 220/240 0,06/0,10 18/17 2300/2800 4,85/5,70 35/38 1729/2125

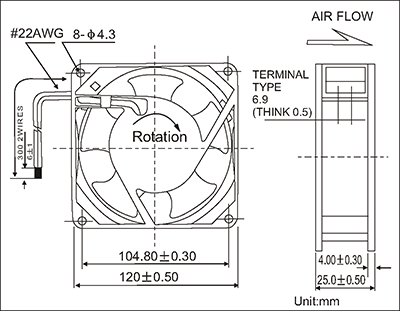

Размеры, мм:

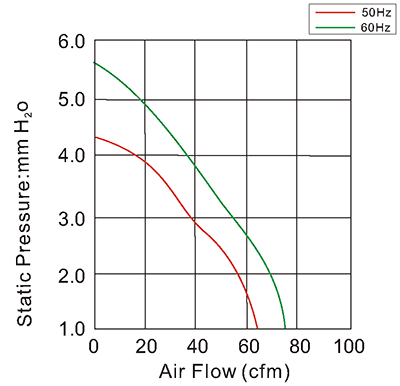

Зависимость статического давления от воздушного потока при разных частотах сети:





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
