Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы радиальные (центробежные) постоянного тока (DC)

DF12032 серия (120x120x32мм)

радиальные (центробежные) вентиляторы постоянного тока





DF 12032 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    5015 - 51x52x15мм
    7530 - 75,4x75,6x30мм
    9733 - 97,3x94,4x33мм
    12032 - 120x120x32мм
3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Радиальные (центробежные) вентиляторы постоянного тока DF12032 серии имеют габариты 120x120x32 мм. Радиальные (центробежные) вентиляторы постоянного тока DF12032 серии используются в конструкциях радиоэлектронной аппаратуры, где имеются многочисленные перегородки и крупные компоненты, т.е. там, где существует высокое сопротивление воздушной среды. Радиальные (центробежные) вентиляторы постоянного тока DF12032 серии также применяется в случаях, когда требуется ввести воздушную струю с изменением направления потока на угол 90°. Радиальные (центробежные) вентиляторы постоянного тока DF12032 серии выпускаются с подшипниками скольжения или с подшипниками качения. Радиальные (центробежные) вентиляторы постоянного тока DF12032 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки радиальных вентиляторов постоянного тока DF12032 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки радиальных вентиляторов DF12032 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC или 24 VDC
Параметры:
Размеры: 120x120x32мм (4,72x4,72x1,5in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 210г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122749 DF12032B12H 12 0,60 7,20 3000 13,23 52 801,7
122750 DF12032B12HH 12 0,80 9,60 3500 15,41 55 935,1
122747 DF12032B12L 12 0,25 3,00 2000 8,82 45 534,8
122748 DF12032B12M 12 0,35 4,20 2500 11,00 48 669,7
122753 DF12032B24H 24 0,25 6,00 3000 13,23 52 801,7
122754 DF12032B24HH 24 0,45 10,80 3500 15,41 55 935,1
122751 DF12032B24L 24 0,15 3,60 2000 8,82 45 534,8
122752 DF12032B24M 24 0,20 3,60 2500 11,00 48 669,7
122956 DF12032D12H 12 0,60 7,20 3000 13,23 52 801,7
122957 DF12032D12HH 12 0,80 9,60 3500 15,41 55 935,1
122954 DF12032D12L 12 0,25 3,00 2000 8,82 45 534,8
122955 DF12032D12M 12 0,35 4,20 2500 11,00 48 669,7
122960 DF12032D24H 24 0,25 6,00 3000 13,23 52 801,7
122961 DF12032D24HH 24 0,45 10,80 3500 15,41 55 935,1
122958 DF12032D24L 24 0,15 3,60 2000 8,82 45 534,8
122959 DF12032D24M 24 0,20 3,60 2500 11,00 48 669,7
122543 DF12032S12H 12 0,60 7,20 3000 13,23 52 801,7
122544 DF12032S12HH 12 0,80 9,60 3500 15,41 55 935,1
17070 DF12032S12L 12 0,25 3,00 2000 8,82 45 534,8
18137 DF12032S12M 12 0,35 4,20 2500 11,00 48 669,7
122547 DF12032S24H 24 0,25 6,00 3000 13,23 52 801,7
122548 DF12032S24HH 24 0,45 10,80 3500 15,41 55 935,1
122545 DF12032S24L 24 0,15 3,60 2000 8,82 45 534,8
122546 DF12032S24M 24 0,20 3,60 2500 11,00 48 669,7

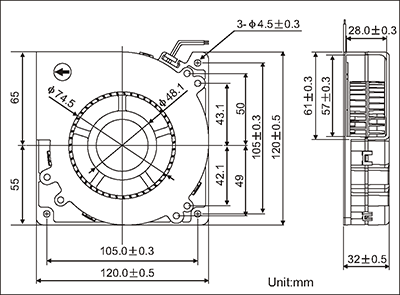

Размеры, мм:

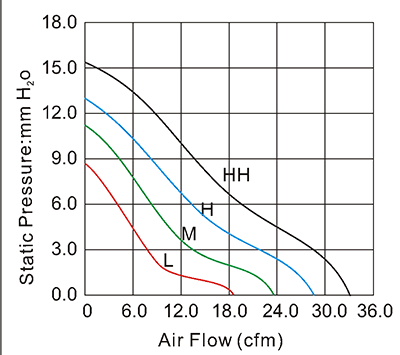

Зависимость статического давления от воздушного потока при разных скоростях вращения:





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
