Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы радиальные (центробежные) постоянного тока (DC)

DF5015 серия (51x52x15мм)

радиальные (центробежные) вентиляторы постоянного тока





DF 5015 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    5015 - 51x52x15мм
    7530 - 75,4x75,6x30мм
    9733 - 97,3x94,4x33мм
    12032 - 120x120x32мм
3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Радиальные (центробежные) вентиляторы постоянного тока DF5015 серии имеют габариты 51x52x15 мм. Радиальные (центробежные) вентиляторы постоянного тока DF5015 серии используются в конструкциях радиоэлектронной аппаратуры, где имеются многочисленные перегородки и крупные компоненты, т.е. там, где существует высокое сопротивление воздушной среды. Радиальные (центробежные) вентиляторы постоянного тока DF5015 серии также применяется в случаях, когда требуется ввести воздушную струю с изменением направления потока на угол 90°. Радиальные (центробежные) вентиляторы постоянного тока DF5015 серии выпускаются с подшипниками скольжения или с подшипниками качения. Радиальные (центробежные) вентиляторы постоянного тока DF5015 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки радиальных вентиляторов постоянного тока DF5015 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки радиальных вентиляторов DF5015 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 5 VDC, 12 VDC или 24 VDC
Параметры:
Размеры: 50x50x15мм (2,36x2,36x0,59in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 30г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122724 DF5015B05H 5 0,35 1,75 5000 7,35 33 157,2
122722 DF5015B05L 5 0,15 0,75 3500 5,15 28 106,2
122723 DF5015B05M 5 0,22 1,10 4000 5,88 30 119,3
122727 DF5015B12H 12 0,20 2,40 5000 7,35 33 157,2
122725 DF5015B12L 12 0,10 1,20 3500 5,15 28 106,2
122726 DF5015B12M 12 0,15 1,80 4000 5,88 30 119,3
122730 DF5015B24H 24 0,15 3,60 5000 7,35 33 157,2
122728 DF5015B24L 24 0,08 1,92 3500 5,15 28 106,2
122729 DF5015B24M 24 0,10 2,40 4000 5,88 30 119,3
122931 DF5015D05H 5 0,35 1,75 5000 7,35 33 157,2
122929 DF5015D05L 5 0,15 0,75 3500 5,15 28 106,2
122930 DF5015D05M 5 0,22 1,10 4000 5,88 30 119,3
122934 DF5015D12H 12 0,20 2,40 5000 7,35 33 157,2
122932 DF5015D12L 12 0,10 1,20 3500 5,15 28 106,2
122933 DF5015D12M 12 0,15 1,80 4000 5,88 30 119,3
122937 DF5015D24H 24 0,15 3,60 5000 7,35 33 157,2
122935 DF5015D24L 24 0,08 1,92 3500 5,15 28 106,2
122936 DF5015D24M 24 0,10 2,40 4000 5,88 30 119,3
11460 DF5015S05H 5 0,35 1,75 5000 7,35 33 157,2
65307 DF5015S05L 5 0,15 0,75 3500 5,15 28 106,2
54344 DF5015S05M 5 0,22 1,10 4000 5,88 30 119,3
118466 DF5015S12H 12 0,20 2,40 5000 7,35 33 157,2
66463 DF5015S12L 12 0,10 1,20 3500 5,15 28 106,2
66464 DF5015S12M 12 0,15 1,80 4000 5,88 30 119,3
73046 DF5015S24H 24 0,15 3,60 5000 7,35 33 157,2
119864 DF5015S24L 24 0,08 1,92 3500 5,15 28 106,2
73045 DF5015S24M 24 0,10 2,40 4000 5,88 30 119,3

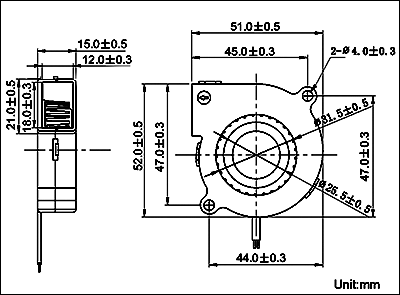

Размеры, мм:

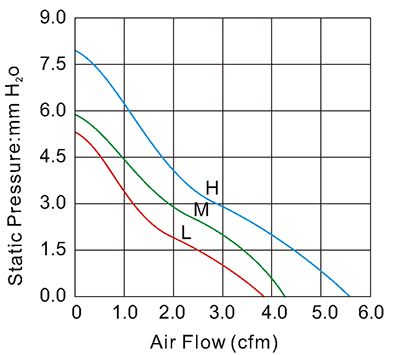

Зависимость статического давления от воздушного потока при разных скоростях вращения:





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
