Каталог >> Вентиляторы для электронной аппаратуры >> Вентиляторы радиальные (центробежные) постоянного тока (DC)

DF7530 серия (75,4x75,6x30мм)

радиальные (центробежные) вентиляторы постоянного тока





DF 7530 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    5015 - 51x52x15мм
    7530 - 75,4x75,6x30мм
    9733 - 97,3x94,4x33мм
    12032 - 120x120x32мм
3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Радиальные (центробежные) вентиляторы постоянного тока DF7530 серии имеют габариты 75,4x75,6x30 мм. Радиальные (центробежные) вентиляторы постоянного тока DF7530 серии используются в конструкциях радиоэлектронной аппаратуры, где имеются многочисленные перегородки и крупные компоненты, т.е. там, где существует высокое сопротивление воздушной среды. Радиальные (центробежные) вентиляторы постоянного тока DF7530 серии также применяется в случаях, когда требуется ввести воздушную струю с изменением направления потока на угол 90°. Радиальные (центробежные) вентиляторы постоянного тока DF7530 серии выпускаются с подшипниками скольжения или с подшипниками качения. Радиальные (центробежные) вентиляторы постоянного тока DF7530 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки радиальных вентиляторов постоянного тока DF7530 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки радиальных вентиляторов DF7530 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC или 24 VDC
Параметры:
Размеры: 75x75x30мм (2,95x2,95x1,18in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 85г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122733 DF7530B12H 12 0,25 3,00 3500 10,03 42 355,5
122734 DF7530B12HH 12 0,35 4,20 4000 11,95 45 413,0
122731 DF7530B12L 12 0,15 1,80 2500 7,55 33 260,1
122732 DF7530B12M 12 0,20 2,40 3000 9,05 38 318,1
122737 DF7530B24H 24 0,15 3,60 3500 10,03 42 355,5
122738 DF7530B24HH 24 0,20 4,80 4000 11,95 45 413,0
122735 DF7530B24L 24 0,10 2,40 2500 7,55 33 260,1
122736 DF7530B24M 24 0,12 2,88 3000 9,05 38 318,1
122940 DF7530D12H 12 0,25 3,00 3500 10,03 42 355,5
122941 DF7530D12HH 12 0,35 4,20 4000 11,95 45 413,0
122938 DF7530D12L 12 0,15 1,80 2500 7,55 33 260,1
122939 DF7530D12M 12 0,20 2,40 3000 9,05 38 318,1
122944 DF7530D24H 24 0,15 3,60 3500 10,03 42 355,5
122945 DF7530D24HH 24 0,20 4,80 4000 11,95 45 413,0
122942 DF7530D24L 24 0,10 2,40 2500 7,55 33 260,1
122943 DF7530D24M 24 0,12 2,88 3000 9,05 38 318,1
71238 DF7530S12H 12 0,25 3,00 3500 10,03 42 355,5
71240 DF7530S12HH 12 0,35 4,20 4000 11,95 45 413,0
73047 DF7530S12L 12 0,15 1,80 2500 7,55 33 260,1
50628 DF7530S12M 12 0,20 2,40 3000 9,05 38 318,1
71243 DF7530S24H 24 0,15 3,60 3500 10,03 42 355,5
71245 DF7530S24HH 24 0,20 4,80 4000 11,95 45 413,0
71241 DF7530S24L 24 0,10 2,40 2500 7,55 33 260,1
71242 DF7530S24M 24 0,12 2,88 3000 9,05 38 318,1

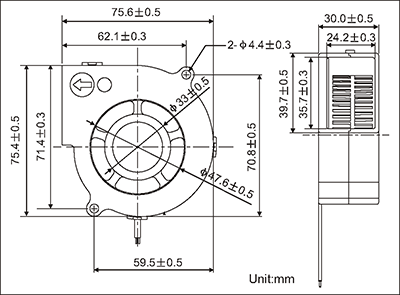

Размеры, мм:

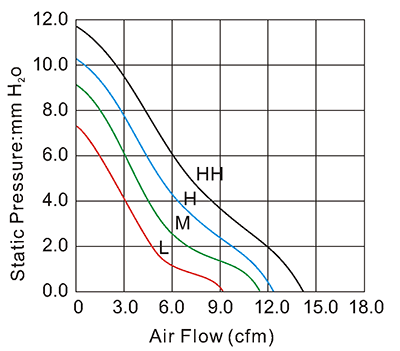

Зависимость статического давления от воздушного потока при разных скоростях вращения:





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
