Фурнитура - Кабельные вводы (изоляторы проходные)

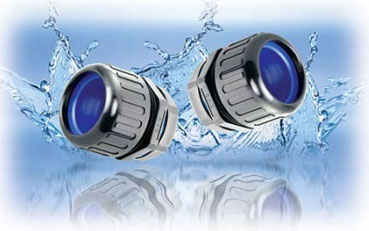

Кислото-щелочностойкие водонепронецаемые быстромонтируемые фитинги
для гофрированных труб

Кислото-щелочностойкие водонепронецаемые быстромонтируемые фитинги для гофрированных труб
Кислото-щелочностойкие водонепронецаемые быстромонтируемые фитинги для гофрированных труб
Кислото-щелочностойкие водонепронецаемые быстромонтируемые фитинги для гофрированных труб

Резьба: метрическая, PG, G(PF)
и NPT.

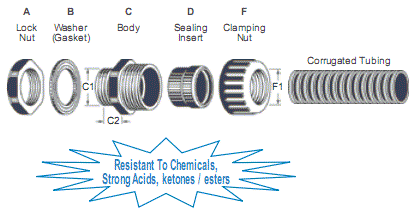

Материал: Кислото-щелочностойкий термопластический полимер для частей A, C, F. Кислото-щелочностойкая резина для частей B, D.

Цвет: черный

Степень защиты: IP68.

Рабочая температура: - 40°C...+100°C.


Резьба Код
товара
Марка Макс.
диаметр
присоед.
F1,
мм
Тип
гофрированной
трубы
(кислото-
щелочно-
стойкие)
Внешний
диаметр
трубы
C1,
мм
Устано-
вочное
отверстие,
мм
Длина
резьбы
C2,
мм
Мин.
внутр.
диаметр
корпуса,
мм
Упа-
ковка,
шт.
M12x1,5 150678 N-MGW12-10-AA-B 10,0 (NGP-07B-AA)
1/4"
12,0 12-12,3 9,0 7,8 50
M16x1,5 150679 N-MGW16-10-ST-AA-B 10,0 (NGP-07B-AA)
1/4"
16,0 16-16,3 10,0 7,8 50
150680 N-MGW16-13-ST-AA-B 13,0 (NGP-10B-AA)
5/16"
16,0 16-16,3 10,0 10,5 50
150681 N-MGW16-15-ST-AA-B 16,0 (NGP-12B-AA)
3/8"
16,0 16-16,3 10,0 11,0 50
150682 N-MGW16-18-ST-AA-B 18,3 (NGP-14B-AA)
3/8"
16,0 16-16,3 10,0 11,0 50
M20x1,5 150683 N-MGW20-13-ST-AA-B 13,0 (NGP-10B-AA)
5/16"
20,0 20-20,3 10,0 10,0 50
150684 N-MGW20-15-ST-AA-B 16,0 (NGP-12B-AA)
3/8"
20,0 20-20,3 10,0 14,5 50
150685 N-MGW20-18-ST-AA-B 18,3 (NGP-14B-AA)
3/8"
20,0 20-20,3 10,0 14,5 50
150686 N-MGW20-21-ST-AA-B 22,0 (NGP-17B-AA)
1/2"
20,0 20-20,3 10,0 14,5 50
M25x1,5 150687 N-MGW25-15-ST-AA-B 16,0 (NGP-12B-AA)
3/8"
25,0 25-25,4 12,0 14,5 50
150688 N-MGW25-18-ST-AA-B 18,3 (NGP-14B-AA)
3/8"
25,0 25-25,4 12,0 14,5 50
150689 N-MGW25-21-ST-AA-B 22,0 (NGP-17B-AA)
1/2"
25,0 25-25,4 10,0 19,0 50
150690 N-MGW25-26-ST-AA-B 26,5 (NGP-22B-AA)
3/4"
25,0 25-25,4 10,0 19,0 50
150691 N-MGW25-28-ST-AA-B 28,5 (NGP-23B-AA)
3/4"
25,0 25-25,4 10,0 19,0 50
M32x1,5 150692 N-MGW32-21-ST-AA-B 22,0 (NGP-17B-AA)
1/2"
32,0 32-32,4 12,0 19,0 10
150693 N-MGW32-34-ST-AA-B 34,5 (NGP-28B-AA)
1"
32,0 32-32,4 10,0 26,2 10
M40x1,5 150694 N-MGW40-42-AA-B 43,0 (NGP-36B-AA)
1 1/4"
40,0 40-40,4 15,0 34,0 10
M50x1,5 150695 N-MGW50-48-AA-B 48,0 (NGP-40B-AA)
1 1/2"
50,0 50-50,4 22,0 41,0 10
M63x1,5 150696 N-MGW63-54-AA-B 55,0 (NGP-47B-AA)
2"
63,0 63-63,4 25,0 53,5 10
150697 N-MGW63-60-AA-B 61,0 (NGP-52B-AA)
2"
63,0 63-63,4 25,0 53,0 10
M90x2 150698 N-MGW90-88-AA-B 90,0 (NGP-72B-AA)
3"
90,0 90-91 25,0 79,0 2
Резьба Код
товара
Марка Макс.
диаметр
присоед.
F1,
мм
Тип
гофрированной
трубы
(кислото-
щелочно-
стойкие)
Внешний
диаметр
трубы
C1,
мм
Устано-
вочное
отверстие,
мм
Длина
резьбы
C2,
мм
Мин.
внутр.
диаметр
корпуса,
мм
Упа-
ковка,
шт.
PG7 150699 N-PGW7-10-AA-B 10,0 (NGP-07B-AA)
1/4"
12,5 12,5-12,8 8,5 8,0 50
PG9 150700 N-PGW9-10-AA-B 10,0 (NGP-07B-AA)
1/4"
15,2 15,2-15,5 9,0 8,0 50
150701 N-PGW9-13-AA-B 13,0 (NGP-10B-AA)
5/16"
15,2 15,2-15,5 10,0 10,2 50
PG11 150702 N-PGW11-13-AA-B 13,0 (NGP-10B-AA)
5/16"
18,6 18,6-18,9 10,0 10,5 50
150703 N-PGW11-15-AA-B 16,0 (NGP-12B-AA)
3/8"
18,6 18,6-18,9 10,0 13,5 50
150704 N-PGW11-18-AA-B 18,3 (NGP-14B-AA)
3/8"
18,6 18,6-18,9 10,0 13,5 50
PG13,5 150705 N-PGW13,5-15-AA-B 16,0 (NGP-12B-AA)
3/8"
20,4 20,4-20,7 10,0 15,0 50
150706 N-PGW13,5-18-AA-B 18,3 (NGP-14B-AA)
3/8"
20,4 20,4-20,7 10,0 15,0 50
PG16 150707 N-PGW16-15-AA-B 16,0 (NGP-12B-AA)
3/8"
22,5 22,5-22,8 11,0 14,5 50
150708 N-PGW16-18-AA-B 18,3 (NGP-14B-AA)
3/8"
22,5 22,5-22,8 11,0 14,5 50
150709 N-PGW16-21-AA-B 22,0 (NGP-17B-AA)
1/2"
22,5 22,5-22,8 10,0 16,0 50
PG21 150710 N-PGW21-21-AA-B 22,0 (NGP-17B-AA)
1/2"
28,3 28,3-28,7 12,5 18,5 50
150711 N-PGW21-26-AA-B 26,5 (NGP-22B-AA)
3/4"
28,3 28,3-28,7 12,0 22,0 50
150712 N-PGW21-28-AA-B 28,5 (NGP-23B-AA)
3/4"
28,3 28,3-28,7 12,0 22,0 50
PG29 150713 N-PGW29-34-AA-B 34,5 (NGP-28B-AA)
1"
37,0 37-37,4 12,0 28,0 10
PG36 150714 N-PGW36-42-AA-B 43,0 (NGP-36B-AA)
1 1/4"
47,0 47-47,4 13,0 37,0 10
PG48 150715 N-PGW48-54-AA-B 55,0 (NGP-47B-AA)
2"
59,3 59,3-59,7 16,0 51,5 10
150716 N-PGW48-60-AA-B 61,0 (NGP-52B-AA)
2"
59,3 59,3-59,7 16,0 51,5 10
Резьба Код
товара
Марка Макс.
диаметр
присоед.
F1,
мм
Тип
гофрированной
трубы
(кислото-
щелочно-
стойкие)
Внешний
диаметр
трубы
C1,
мм
Устано-
вочное
отверстие,
мм
Длина
резьбы
C2,
мм
Мин.
внутр.
диаметр
корпуса,
мм
Упа-
ковка,
шт.
G(PF)
1/4
150717 N-FGW13-10-AA-B 10,0 (NGP-07B-AA)
1/4"
13,157 13,2-13,4 9,0 8,0 50
G(PF)
3/8
150718 N-FGW17-13-AA-B 13,0 (NGP-10B-AA)
5/16"
16,662 16,7-16,9 10,0 10,5 50
G(PF)
1/2
150719 N-FGW21-13-AA-B 13,0 (NGP-10B-AA)
5/16"
20,955 21-21,2 10,0 10,5 50
150720 N-FGW21-15-AA-B 16,0 (NGP-12B-AA)
3/8"
20,955 21-21,2 10,0 14,0 50
150721 N-FGW21-18-AA-B 18,3 (NGP-14B-AA)
3/8"
20,955 21-21,2 10,0 14,0 50
150722 N-FGW21-21-AA-B 22,0 (NGP-17B-AA)
1/2"
20,955 21-21,2 10,0 15,0 50
G(PF)
3/4
150723 N-FGW26-15-AA-B 16,0 (NGP-12B-AA)
3/8"
26,441 26,5-26,8 12,0 14,5 50
150724 N-FGW26-18-AA-B 18,3 (NGP-14B-AA)
3/8"
26,441 26,5-26,8 12,0 14,5 50
150725 N-FGW26-21-AA-B 22,0 (NGP-17B-AA)
1/2"
26,441 26,5-26,8 12,5 19,0 50
150726 N-FGW26-26-AA-B 26,5 (NGP-22B-AA)
3/4"
26,441 26,5-26,8 15,0 20,0 50
150727 N-FGW26-28-AA-B 28,5 (NGP-23B-AA)
3/4"
26,441 26,5-26,8 15,0 20,0 50
G(PF)
1
150728 N-FGW33-21-AA-B 22,0 (NGP-17B-AA)
1/2"
33,249 33,3-33,6 12,0 19,0 10
150729 N-FGW33-34-AA-B 34,5 (NGP-28B-AA)
1"
33,249 33,3-33,6 15,0 27,0 10
G(PF)
1 1/4
150730 N-FGW42-42-AA-B 43,0 (NGP-36B-AA)
1 1/4"
41,910 42-42,3 20,0 33,5 10
G(PF)
1 1/2
150731 N-FGW48-48-AA-B 48,0 (NGP-40B-AA)
1 1/2"
47,803 48-48,4 20,0 41,0 10
G(PF)
2
150732 N-FGW60-54-AA-B 55,0 (NGP-47B-AA)
2"
59,614 60-60,4 20,0 51,5 10
150733 N-FGW60-60-AA-B 61,0 (NGP-52B-AA)
2"
59,614 60-60,4 20,0 51,5 10
G(PF)
3
150734 N-FGW88-88-AA-B 90,0 (NGP-72B-AA)
3"
87,884 88-89 25,0 78,0 2
Резьба Код
товара
Марка Макс.
диаметр
присоед.
F1,
мм
Тип
гофрированной
трубы
(кислото-
щелочно-
стойкие)
Внешний
диаметр
трубы
C1,
мм
Устано-
вочное
отверстие,
мм
Длина
резьбы
C2,
мм
Мин.
внутр.
диаметр
корпуса,
мм
Упа-
ковка,
шт.
NPT 1/2 150735 N-NPW21-15-AA-B 16,0 (NGP-12B-AA)
3/8"
21,223 - 13,0 14,5 50
150736 N-NPW21-18-AA-B 18,3 (NGP-14B-AA)
3/8"
21,223 - 13,0 14,5 50
NPT 3/4 150737 N-NPW26-21-AA-B 22,0 (NGP-17B-AA)
1/2"
26,568 - 15,0 19,5 50





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
