Фурнитура - Кабельные вводы (изоляторы проходные) - Стандартные пластиковые кабельные вводы

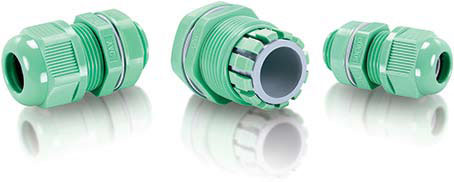

008 Тепло- и холодостойкие кабельные вводы
(A-тип)

Mini Тепло- и холодоустойчивые кабельные вводы (B-тип)

Mini Тепло- и холодоустойчивые кабельные вводы (B-тип)

Резьба: метрическая, PG, G(PF), NPT.

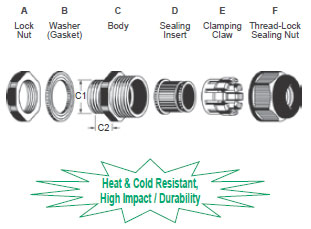

Материал: Части: A, C, E, F - специальный термоустойчивый полиамид 66; B, D - специальная термоустойчивая вакуумная резина.

Рабочая температура: - 40°C...+150°C; кратковременно 180°C.

Особенности: Данный тип кабельных вводов имеет хорошие весовые и прочностные характеристики и способен заменить металлические изделия аналогичного типа.

Mini Тепло- и холодоустойчивые кабельные вводы (B-тип)


Тип
уплот-
нителя
Код
товара
Марка Резьба Диаметр
кабеля,
мм
Внешний
диаметр
резьбы C1,
мм
Диаметр
установочного
отверстия, мм
Длина
резьбы C2, мм
Размер
под ключ
A/F, мм
Упаковка
шт.

Цвет зеленый


A-тип
144264 MG16A-06-ST-SH-GN M16x1,5 7-4 16 16-16,3 10 22/22 50
144265 MG16A-10-ST-SH-GN M16x1,5 10-6 16 16-16,3 10 22/22 50
144266 MG20A-14-ST-SH-GN M20x1,5 14-9 20 20-20,3 10 27/27 50
144267 MG25A-16-ST-SH-GN M25x1,5 16-12 25 25-25,4 10 33/33 50
144268 MG25A-18-ST-SH-GN M25x1,5 18-14 25 25-25,4 10 33/33 50
144269 MG32A-22-ST-SH-GN M32x1,5 22-16 32 32-32,4 11 41/42 10
144270 MG32A-25-ST-SH-GN M32x1,5 25-18 32 32-32,4 11 41/42 10

A-тип
144271 MG12A-05-SH-GN M12x1,5 5,3-3 12 12-12,3 9 18/19 50
144272 MG12A-08-SH-GN M12x1,5 7,8-4,5 12 12-12,3 9 18/19 50
144273 MG16A-06-SH-GN M16x1,5 7-4 16 16-16,3 15 22/22 50
144274 MG16A-10-SH-GN M16x1,5 10-6 16 16-16,3 15 22/22 50
144275 MG20AM-08-SH-GN M20x1,5 8,8-5 20 20-20,3 15 24/24 50
144276 MG20AM-11-SH-GN M20x1,5 12-7 20 20-20,3 15 24/24 50
144277 MG20A-14-SH-GN M20x1,5 14-9 20 20-20,3 15 27/27 50
144278 MG25A-16-SH-GN M25x1,5 16-12 25 25-25,4 15 33/33 50
144279 MG25A-18-SH-GN M25x1,5 18-14 25 25-25,4 15 33/33 50
144280 MG32A-22-SH-GN M32x1,5 22-16 32 32-32,4 15 41/42 10
144281 MG32A-25-SH-GN M32x1,5 25-18 32 32-32,4 15 41/42 10

A-тип
144282 PGA7-05-SH-GN PG7 5,3-3 12,5 12,5-12,8 8,5 17/19 50
144283 PGA7-08-SH-GN PG7 7,8-4,5 12,5 12,5-12,8 8,5 17/19 50
144284 PGA11-06-SH-GN PG11 7-4 18,6 18,6-18,9 10 24/22 50
144285 PGA11-10-SH-GN PG11 10-6 18,6 18,6-18,9 10 24/22 50
144286 PGA13,5-08-SH-GN PG13,5 8,8-5 20,4 20,4-20,7 10 27/24 50
144287 PGA13,5-11-SH-GN PG13,5 12-7 20,4 20,4-20,7 10 27/24 50
144288 PGA16-14-SH-GN PG16 14-9 22,5 22,5-22,8 11 30/27 50
144289 PGA21-16-SH-GN PG21 16-12 28,3 28,3-28,7 12,5 36/33 50
144290 PGA21-18-SH-GN PG21 18-14 28,3 28,3-28,7 12,5 36/33 50
144291 PGA29-22-SH-GN PG29 22-16 37 37-37,4 12 46/42 10
144292 PGA29-25-SH-GN PG29 25-18 37 37-37,4 12 46/42 10

A-тип
144293 FGA13-05-SH-GN G(PF) 1/4 5,3-3 13,157 13,2-13,4 9 19/19 50
144294 FGA13-08-SH-GN G(PF) 1/4 7,8-4,5 13,157 13,2-13,4 9 19/19 50
144295 FGA17-06-SH-GN G(PF) 3/8 7-4 16,662 16,7-16,9 10 22/22 50
144296 FGA17-10-SH-GN G(PF) 3/8 10-6 16,662 16,7-16,9 10 22/22 50
144297 FGA21M-08-SH-GN G(PF) 1/2 8,8-5 20,955 21-21,2 10 27/24 50
144298 FGA21M-11-SH-GN G(PF) 1/2 12-7 20,955 21-21,2 10 27/24 50
144299 FGA21L-14-SH-GN G(PF) 1/2 14-9 20,955 21-21,2 10 27/27 50
144300 FGA26-16-SH-GN G(PF) 3/4 16-12 26,441 26,5-26,8 12,5 33/33 50
144301 FGA26-18-SH-GN G(PF) 3/4 18-14 26,441 26,5-26,8 12,5 33/33 50
144302 FGA33-22-SH-GN G(PF) 1 22-16 33,249 33,3-33,6 15 42/42 10
144303 FGA33-25-SH-GN G(PF) 1 25-18 33,249 33,3-33,6 15 42/42 10

A-тип
144304 NPA17-06-SH-GN NPT 3/8 7-4 17,055 - 13 22/22 50
144305 NPA17-10-SH-GN NPT 3/8 10-6 17,055 - 13 22/22 50
144306 NPA21-14-SH-GN NPT 1/2 14-9 21,223 - 13 27/27 50
144307 NPA26-16-SH-GN NPT 3/4 16-12 26,568 - 15 33/33 50
144308 NPA26-18-SH-GN NPT 3/4 18-14 26,568 - 15 33/33 50
144309 NPA33-22-SH-GN NPT 1 22-16 33,227 - 17 42/42 10
144310 NPA33-25-SH-GN NPT 1 25-18 33,227 - 17 42/42 10







  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
