Фурнитура - Кабельные вводы (изоляторы проходные) - Стандартные пластиковые кабельные вводы

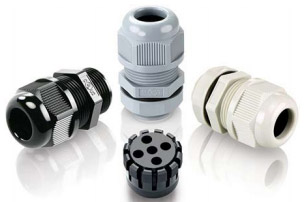

020 Пластиковые кабельные вводы на несколько проводов
(5 отверстий)

Пластиковые кабельные вводы на несколько проводов<br>(5 отверстий)
Пластиковые кабельные вводы на несколько проводов<br>(5 отверстий)

Резьба: метрическая, PG, G(PF), NPT.

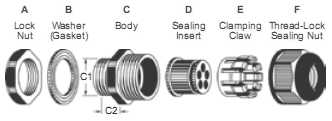

Материал: Части: A, C, E, F - полиамид 66 (UL 94V-0); B, D - вакуумная резина.

Степень защиты: IP68

Рабочая температура: -40°C...+105°C. Кратковременно до 160°C.

Химическая стойкость: стоек к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям.

Пластиковые кабельные вводы на несколько проводов<br>(5 отверстий)


Тип
уплот-
нителя
Код
товара
Марка Резьба Диаметр
кабеля,
мм
Внешний
диаметр
резьбы C1,
мм
Диаметр
установочного
отверстия, мм
Длина
резьбы C2, мм
Размер
под ключ
A/F, мм
Упаковка
шт.

Цвет черный

Укороченная резьба


5 отв.
145906 MG16A-H5-02-ST-B M16x1,5 2,8-2 16 16-16,3 10 22/22 50
145907 MG20AS-H5-02-B M20x1,5 2,8-2 20 20-20,3 10 24/22 50
145908 MG20A-H5-02-ST-B M20x1,5 2-1,3 20 20-20,3 10 27/27 50
145909 MG20A-H5-03-ST-B M20x1,5 3,1-2 20 20-20,3 10 27/27 50
145910 MG20A-H5-04-ST-B M20x1,5 4,1-3 20 20-20,3 10 27/27 50
145911 MG25AS-H5-02-B M25x1,5 2-1,3 25 25-25,4 12 33/27 50
145912 MG25AS-H5-03-B M25x1,5 3,1-2 25 25-25,4 12 33/27 50
145913 MG25A-H5-03-ST-B M25x1,5 3,6-2,6 25 25-25,4 10 33/33 50
145914 MG25AS-H5-04-B M25x1,5 4,1-3 25 25-25,4 12 33/27 50
145915 MG25A-H5-04-ST-B M25x1,5 4,6-3,6 25 25-25,4 10 33/33 50
145916 MG25A-H5-06-ST-B M25x1,5 6-4,6 25 25-25,4 10 33/33 50
145917 MG32AS-H5-03-B M32x1,5 3,6-2,6 32 32-32,4 12 41/33 10
145918 MG32AS-H5-04-B M32x1,5 4,6-3,6 32 32-32,4 12 41/33 10
145919 MG32AS-H5-06-B M32x1,5 6-4,6 32 32-32,4 12 41/33 10
145920 MG32A-H5-08-ST-B M32x1,5 8-6 32 32-32,4 11 41/42 10
145921 MG40A-H5-08-ST-B M40x1,5 8,3-6,5 40 40-40,4 12 50/52 10

Удлиненная резьба


5 отв.
145922 MG16A-H5-02-B M16x1,5 2,8-2 16 16-16,3 15 22/22 50
145923 MG20A-H5-02-B M20x1,5 2-1,3 20 20-20,3 15 27/27 50
145924 MG20A-H5-03-B M20x1,5 3,1-2 20 20-20,3 15 27/27 50
145925 MG20A-H5-04-B M20x1,5 4,1-3 20 20-20,3 15 27/27 50
145926 MG25A-H5-03-B M25x1,5 3,6-2,6 25 25-25,4 15 33/33 50
145927 MG25A-H5-04-B M25x1,5 4,6-3,6 25 25-25,4 15 33/33 50
145928 MG25A-H5-06-B M25x1,5 6-4,6 25 25-25,4 15 33/33 50
145929 MG32A-H5-08-B M32x1,5 8-6 32 32-32,4 15 41/42 10
145930 MG40A-H5-08-B M40x1,5 8,3-6,5 40 40-40,4 20 50/52 10

5 отв.
145931 PGA11-H5-02-B PG11 2,8-2 18,6 18,6-18,9 10 24/22 50
145932 PGA16-H5-02-B PG16 2-1,3 22,5 22,5-22,8 11 30/27 50
145933 PGA16-H5-03-B PG16 3,1-2 22,5 22,5-22,8 11 30/27 50
145934 PGA16-H5-04-B PG16 4,1-3 22,5 22,5-22,8 11 30/27 50
145935 PGA21-H5-03-B PG21 3,6-2,6 28,3 28,3-28,7 12,5 36/33 50
145936 PGA21-H5-04-B PG21 4,6-3,6 28,3 28,3-28,7 12,5 36/33 50
145937 PGA21-H5-06-B PG21 6-4,6 28,3 28,3-28,7 12,5 36/33 50
145938 PGA29-H5-08-B PG29 8-6 37 37-37,4 12 46/42 10
145939 PGA36-H5-08-B PG36 8,3-6,5 47 47-47,4 15 57/52 10

5 отв.
145940 FGA17-H5-02-B G(PF) 3/8 2,8-2 16,662 16,7-16,9 10 22/22 50
145941 FGA21S-H5-02-B G(PF) 1/2 2,8-2 20,955 21-21,2 10 27/22 50
145942 FGA21L-H5-02-B G(PF) 1/2 2-1,3 20,955 21-21,2 10 27/27 50
145943 FGA21H-H5-02-B G(PF) 1/2 2-1,3 20,955 21-21,2 15 27/27 50
145944 FGA21L-H5-03-B G(PF) 1/2 3,1-2 20,955 21-21,2 10 27/27 50
145945 FGA21H-H5-03-B G(PF) 1/2 3,1-2 20,955 21-21,2 15 27/27 50
145946 FGA21L-H5-04-B G(PF) 1/2 4,1-3 20,955 21-21,2 10 27/27 50
145947 FGA21H-H5-04-B G(PF) 1/2 4,1-3 20,955 21-21,2 15 27/27 50
145948 FGA26S-H5-02-B G(PF) 3/4 2-1,3 26,441 26,5-26,8 12 33/27 50
145949 FGA26S-H5-03-B G(PF) 3/4 3,1-2 26,441 26,5-26,8 12 33/27 50
145950 FGA26-H5-03-B G(PF) 3/4 3,6-2,6 26,441 26,5-26,8 12,5 33/33 50
145951 FGA26S-H5-04-B G(PF) 3/4 4,1-3 26,441 26,5-26,8 12 33/27 50
145952 FGA26-H5-04-B G(PF) 3/4 4,6-3,6 26,441 26,5-26,8 12,5 33/33 50
145953 FGA26-H5-06-B G(PF) 3/4 6-4,6 26,441 26,5-26,8 12,5 33/33 50
145954 FGA33S-H5-03-B G(PF) 1 3,6-2,6 33,249 33,3-33,6 12 42/33 10
145955 FGA33S-H5-04-B G(PF) 1 4,6-3,6 33,249 33,3-33,6 12 42/33 10
145956 FGA33S-H5-06-B G(PF) 1 6-4,6 33,249 33,3-33,6 12 42/33 10
145957 FGA33-H5-08-B G(PF) 1 8-6 33,249 33,3-33,6 15 42/42 10
145958 FGA42-H5-08-B G(PF) 1 1/4 8,3-6,5 41,91 42-42,3 15 53/52 10

5 отв.
145959 NPA17-H5-02-B NPT 3/8 2,8-2 17,055 - 13 22/22 50
145960 NPA21-H5-02-B NPT 1/2 2-1,3 21,223 - 13 27/27 50
145961 NPA21-H5-03-B NPT 1/2 3,1-2 21,223 - 13 27/27 50
145962 NPA21-H5-04-B NPT 1/2 4,1-3 21,223 - 13 27/27 50
145963 NPA26-H5-03-B NPT 3/4 3,6-2,6 26,568 - 15 33/33 50
145964 NPA26-H5-04-B NPT 3/4 4,6-3,6 26,568 - 15 33/33 50
145965 NPA26-H5-06-B NPT 3/4 6-4,6 26,568 - 15 33/33 50
145966 NPA33-H5-08-B NPT 1 8-6 33,227 - 17 42/42 10

Цвет серый

Укороченная резьба


5 отв.
145967 MG16A-H5-02-ST-G M16x1,5 2,8-2 16 16-16,3 10 22/22 50
145968 MG20AS-H5-02-G M20x1,5 2,8-2 20 20-20,3 10 24/22 50
145969 MG20A-H5-02-ST-G M20x1,5 2-1,3 20 20-20,3 10 27/27 50
145970 MG20A-H5-03-ST-G M20x1,5 3,1-2 20 20-20,3 10 27/27 50
145971 MG20A-H5-04-ST-G M20x1,5 4,1-3 20 20-20,3 10 27/27 50
145972 MG25AS-H5-02-G M25x1,5 2-1,3 25 25-25,4 12 33/27 50
145973 MG25AS-H5-03-G M25x1,5 3,1-2 25 25-25,4 12 33/27 50
145974 MG25A-H5-03-ST-G M25x1,5 3,6-2,6 25 25-25,4 10 33/33 50
145975 MG25AS-H5-04-G M25x1,5 4,1-3 25 25-25,4 12 33/27 50
145976 MG25A-H5-04-ST-G M25x1,5 4,6-3,6 25 25-25,4 10 33/33 50
145977 MG25A-H5-06-ST-G M25x1,5 6-4,6 25 25-25,4 10 33/33 50
145978 MG32AS-H5-03-G M32x1,5 3,6-2,6 32 32-32,4 12 41/33 10
145979 MG32AS-H5-04-G M32x1,5 4,6-3,6 32 32-32,4 12 41/33 10
145980 MG32AS-H5-06-G M32x1,5 6-4,6 32 32-32,4 12 41/33 10
145981 MG32A-H5-08-ST-G M32x1,5 8-6 32 32-32,4 11 41/42 10
145982 MG40A-H5-08-ST-G M40x1,5 8,3-6,5 40 40-40,4 12 50/52 10

Удлиненная резьба


5 отв.
145983 MG16A-H5-02-G M16x1,5 2,8-2 16 16-16,3 15 22/22 50
145984 MG20A-H5-02-G M20x1,5 2-1,3 20 20-20,3 15 27/27 50
145985 MG20A-H5-03-G M20x1,5 3,1-2 20 20-20,3 15 27/27 50
145986 MG20A-H5-04-G M20x1,5 4,1-3 20 20-20,3 15 27/27 50
145987 MG25A-H5-03-G M25x1,5 3,6-2,6 25 25-25,4 15 33/33 50
145988 MG25A-H5-04-G M25x1,5 4,6-3,6 25 25-25,4 15 33/33 50
145989 MG25A-H5-06-G M25x1,5 6-4,6 25 25-25,4 15 33/33 50
145990 MG32A-H5-08-G M32x1,5 8-6 32 32-32,4 15 41/42 10
145991 MG40A-H5-08-G M40x1,5 8,3-6,5 40 40-40,4 20 50/52 10

5 отв.
145992 PGA11-H5-02-G PG11 2,8-2 18,6 18,6-18,9 10 24/22 50
145993 PGA16-H5-02-G PG16 2-1,3 22,5 22,5-22,8 11 30/27 50
145994 PGA16-H5-03-G PG16 3,1-2 22,5 22,5-22,8 11 30/27 50
145995 PGA16-H5-04-G PG16 4,1-3 22,5 22,5-22,8 11 30/27 50
145996 PGA21-H5-03-G PG21 3,6-2,6 28,3 28,3-28,7 12,5 36/33 50
145997 PGA21-H5-04-G PG21 4,6-3,6 28,3 28,3-28,7 12,5 36/33 50
145998 PGA21-H5-06-G PG21 6-4,6 28,3 28,3-28,7 12,5 36/33 50
145999 PGA29-H5-08-G PG29 8-6 37 37-37,4 12 46/42 10
146000 PGA36-H5-08-G PG36 8,3-6,5 47 47-47,4 15 57/52 10

5 отв.
146001 FGA17-H5-02-G G(PF) 3/8 2,8-2 16,662 16,7-16,9 10 22/22 50
146002 FGA21S-H5-02-G G(PF) 1/2 2,8-2 20,955 21-21,2 10 27/22 50
146003 FGA21L-H5-02-G G(PF) 1/2 2-1,3 20,955 21-21,2 10 27/27 50
146004 FGA21H-H5-02-G G(PF) 1/2 2-1,3 20,955 21-21,2 15 27/27 50
146005 FGA21L-H5-03-G G(PF) 1/2 3,1-2 20,955 21-21,2 10 27/27 50
146006 FGA21H-H5-03-G G(PF) 1/2 3,1-2 20,955 21-21,2 15 27/27 50
146007 FGA21L-H5-04-G G(PF) 1/2 4,1-3 20,955 21-21,2 10 27/27 50
146008 FGA21H-H5-04-G G(PF) 1/2 4,1-3 20,955 21-21,2 15 27/27 50
146009 FGA26S-H5-02-G G(PF) 3/4 2-1,3 26,441 26,5-26,8 12 33/27 50
146010 FGA26S-H5-03-G G(PF) 3/4 3,1-2 26,441 26,5-26,8 12 33/27 50
146011 FGA26-H5-03-G G(PF) 3/4 3,6-2,6 26,441 26,5-26,8 12,5 33/33 50
146012 FGA26S-H5-04-G G(PF) 3/4 4,1-3 26,441 26,5-26,8 12 33/27 50
146013 FGA26-H5-04-G G(PF) 3/4 4,6-3,6 26,441 26,5-26,8 12,5 33/33 50
146014 FGA26-H5-06-G G(PF) 3/4 6-4,6 26,441 26,5-26,8 12,5 33/33 50
146015 FGA33S-H5-03-G G(PF) 1 3,6-2,6 33,249 33,3-33,6 12 42/33 10
146016 FGA33S-H5-04-G G(PF) 1 4,6-3,6 33,249 33,3-33,6 12 42/33 10
146017 FGA33S-H5-06-G G(PF) 1 6-4,6 33,249 33,3-33,6 12 42/33 10
146018 FGA33-H5-08-G G(PF) 1 8-6 33,249 33,3-33,6 15 42/42 10
146019 FGA42-H5-08-G G(PF) 1 1/4 8,3-6,5 41,91 42-42,3 15 53/52 10

5 отв.
146020 NPA17-H5-02-G NPT 3/8 2,8-2 17,055 - 13 22/22 50
146021 NPA21-H5-02-G NPT 1/2 2-1,3 21,223 - 13 27/27 50
146022 NPA21-H5-03-G NPT 1/2 3,1-2 21,223 - 13 27/27 50
146023 NPA21-H5-04-G NPT 1/2 4,1-3 21,223 - 13 27/27 50
146024 NPA26-H5-03-G NPT 3/4 3,6-2,6 26,568 - 15 33/33 50
146025 NPA26-H5-04-G NPT 3/4 4,6-3,6 26,568 - 15 33/33 50
146026 NPA26-H5-06-G NPT 3/4 6-4,6 26,568 - 15 33/33 50
146027 NPA33-H5-08-G NPT 1 8-6 33,227 - 17 42/42 10

Цвет серебристо-серый

Укороченная резьба


5 отв.
138995 MG16A-H5-02-ST-SG M16x1,5 2,8-2 16 16-16,3 10 22/22 50
146028 MG20AS-H5-02-SG M20x1,5 2,8-2 20 20-20,3 10 24/22 50
146029 MG20A-H5-02-ST-SG M20x1,5 2-1,3 20 20-20,3 10 27/27 50
146030 MG20A-H5-03-ST-SG M20x1,5 3,1-2 20 20-20,3 10 27/27 50
146031 MG20A-H5-04-ST-SG M20x1,5 4,1-3 20 20-20,3 10 27/27 50
146032 MG25AS-H5-02-SG M25x1,5 2-1,3 25 25-25,4 12 33/27 50
146033 MG25AS-H5-03-SG M25x1,5 3,1-2 25 25-25,4 12 33/27 50
146034 MG25A-H5-03-ST-SG M25x1,5 3,6-2,6 25 25-25,4 10 33/33 50
146035 MG25AS-H5-04-SG M25x1,5 4,1-3 25 25-25,4 12 33/27 50
146036 MG25A-H5-04-ST-SG M25x1,5 4,6-3,6 25 25-25,4 10 33/33 50
146037 MG25A-H5-06-ST-SG M25x1,5 6-4,6 25 25-25,4 10 33/33 50
146038 MG32AS-H5-03-SG M32x1,5 3,6-2,6 32 32-32,4 12 41/33 10
146039 MG32AS-H5-04-SG M32x1,5 4,6-3,6 32 32-32,4 12 41/33 10
146040 MG32AS-H5-06-SG M32x1,5 6-4,6 32 32-32,4 12 41/33 10
146041 MG32A-H5-08-ST-SG M32x1,5 8-6 32 32-32,4 11 41/42 10
146042 MG40A-H5-08-ST-SG M40x1,5 8,3-6,5 40 40-40,4 12 50/52 10

Удлиненная резьба


5 отв.
146043 MG16A-H5-02-SG M16x1,5 2,8-2 16 16-16,3 15 22/22 50
146044 MG20A-H5-02-SG M20x1,5 2-1,3 20 20-20,3 15 27/27 50
146045 MG20A-H5-03-SG M20x1,5 3,1-2 20 20-20,3 15 27/27 50
146046 MG20A-H5-04-SG M20x1,5 4,1-3 20 20-20,3 15 27/27 50
146047 MG25A-H5-03-SG M25x1,5 3,6-2,6 25 25-25,4 15 33/33 50
146048 MG25A-H5-04-SG M25x1,5 4,6-3,6 25 25-25,4 15 33/33 50
146049 MG25A-H5-06-SG M25x1,5 6-4,6 25 25-25,4 15 33/33 50
146050 MG32A-H5-08-SG M32x1,5 8-6 32 32-32,4 15 41/42 10
146051 MG40A-H5-08-SG M40x1,5 8,3-6,5 40 40-40,4 20 50/52 10

5 отв.
146052 PGA11-H5-02-SG PG11 2,8-2 18,6 18,6-18,9 10 24/22 50
146053 PGA16-H5-02-SG PG16 2-1,3 22,5 22,5-22,8 11 30/27 50
146054 PGA16-H5-03-SG PG16 3,1-2 22,5 22,5-22,8 11 30/27 50
146055 PGA16-H5-04-SG PG16 4,1-3 22,5 22,5-22,8 11 30/27 50
146056 PGA21-H5-03-SG PG21 3,6-2,6 28,3 28,3-28,7 12,5 36/33 50
146057 PGA21-H5-04-SG PG21 4,6-3,6 28,3 28,3-28,7 12,5 36/33 50
146058 PGA21-H5-06-SG PG21 6-4,6 28,3 28,3-28,7 12,5 36/33 50
146059 PGA29-H5-08-SG PG29 8-6 37 37-37,4 12 46/42 10
146060 PGA36-H5-08-SG PG36 8,3-6,5 47 47-47,4 15 57/52 10

5 отв.
146061 FGA17-H5-02-SG G(PF) 3/8 2,8-2 16,662 16,7-16,9 10 22/22 50
146062 FGA21S-H5-02-SG G(PF) 1/2 2,8-2 20,955 21-21,2 10 27/22 50
146063 FGA21L-H5-02-SG G(PF) 1/2 2-1,3 20,955 21-21,2 10 27/27 50
146064 FGA21H-H5-02-SG G(PF) 1/2 2-1,3 20,955 21-21,2 15 27/27 50
146065 FGA21L-H5-03-SG G(PF) 1/2 3,1-2 20,955 21-21,2 10 27/27 50
146066 FGA21H-H5-03-SG G(PF) 1/2 3,1-2 20,955 21-21,2 15 27/27 50
146067 FGA21L-H5-04-SG G(PF) 1/2 4,1-3 20,955 21-21,2 10 27/27 50
146068 FGA21H-H5-04-SG G(PF) 1/2 4,1-3 20,955 21-21,2 15 27/27 50
146069 FGA26S-H5-02-SG G(PF) 3/4 2-1,3 26,441 26,5-26,8 12 33/27 50
146070 FGA26S-H5-03-SG G(PF) 3/4 3,1-2 26,441 26,5-26,8 12 33/27 50
146071 FGA26-H5-03-SG G(PF) 3/4 3,6-2,6 26,441 26,5-26,8 12,5 33/33 50
146072 FGA26S-H5-04-SG G(PF) 3/4 4,1-3 26,441 26,5-26,8 12 33/27 50
146073 FGA26-H5-04-SG G(PF) 3/4 4,6-3,6 26,441 26,5-26,8 12,5 33/33 50
146074 FGA26-H5-06-SG G(PF) 3/4 6-4,6 26,441 26,5-26,8 12,5 33/33 50
146075 FGA33S-H5-03-SG G(PF) 1 3,6-2,6 33,249 33,3-33,6 12 42/33 10
146076 FGA33S-H5-04-SG G(PF) 1 4,6-3,6 33,249 33,3-33,6 12 42/33 10
146077 FGA33S-H5-06-SG G(PF) 1 6-4,6 33,249 33,3-33,6 12 42/33 10
146078 FGA33-H5-08-SG G(PF) 1 8-6 33,249 33,3-33,6 15 42/42 10
146079 FGA42-H5-08-SG G(PF) 1 1/4 8,3-6,5 41,91 42-42,3 15 53/52 10

5 отв.
146080 NPA17-H5-02-SG NPT 3/8 2,8-2 17,055 - 13 22/22 50
146081 NPA21-H5-02-SG NPT 1/2 2-1,3 21,223 - 13 27/27 50
146082 NPA21-H5-03-SG NPT 1/2 3,1-2 21,223 - 13 27/27 50
146083 NPA21-H5-04-SG NPT 1/2 4,1-3 21,223 - 13 27/27 50
146084 NPA26-H5-03-SG NPT 3/4 3,6-2,6 26,568 - 15 33/33 50
146085 NPA26-H5-04-SG NPT 3/4 4,6-3,6 26,568 - 15 33/33 50
146086 NPA26-H5-06-SG NPT 3/4 6-4,6 26,568 - 15 33/33 50
146087 NPA33-H5-08-SG NPT 1 8-6 33,227 - 17 42/42 10







  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
